履带式双炮管科幻作战载具造型设计

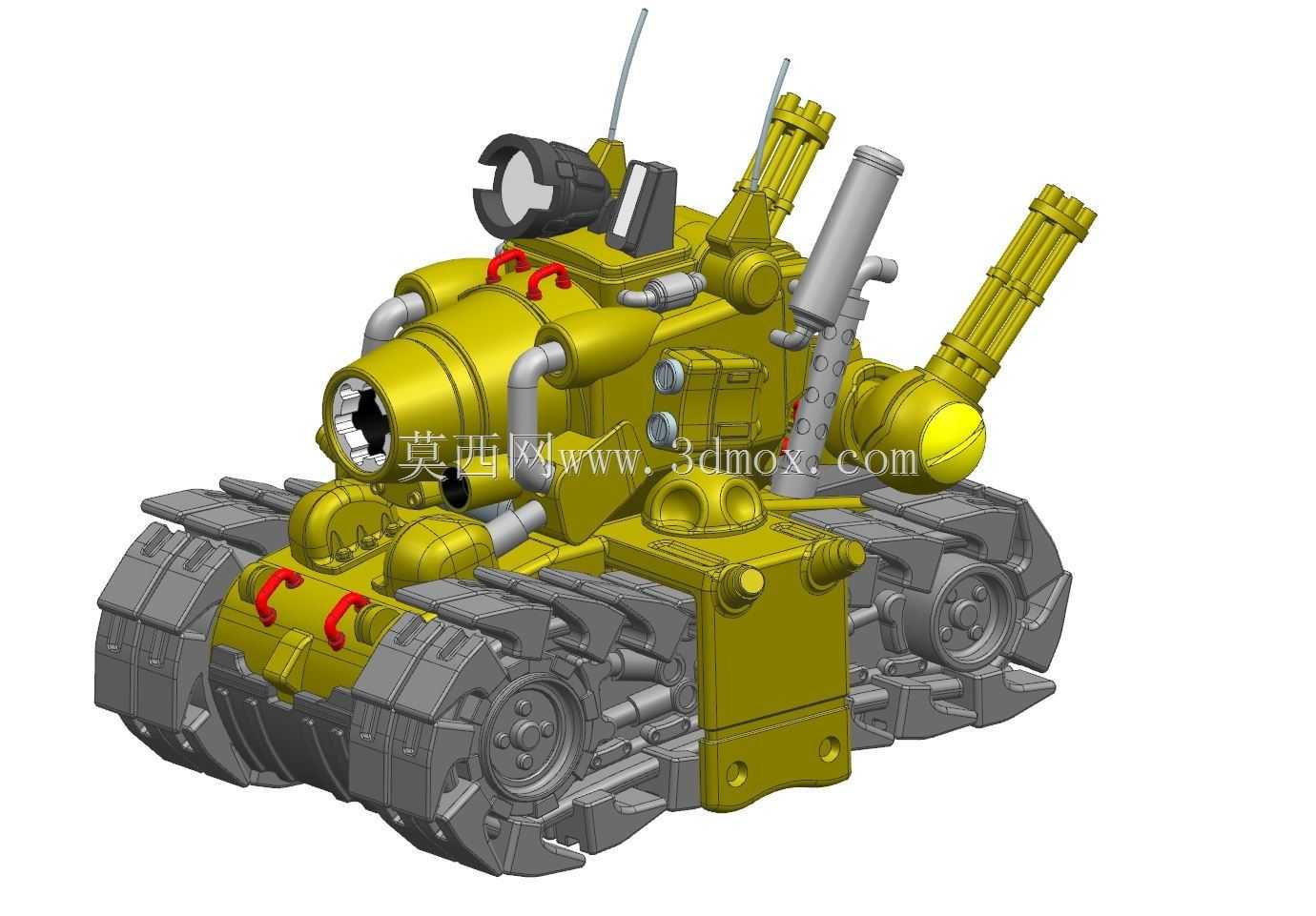

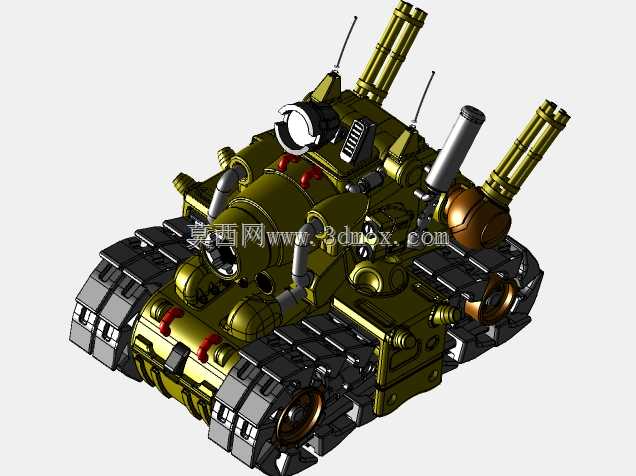

　　这款履带式双炮管作战载具的三维设计，最初的构思来源于桌面战棋推演的实体棋子制作需求，同时兼顾3D打印成型的工艺适配性，在结构拆分、壁厚控制上都做了针对性的优化，避免打印过程中出现翘边、支撑难去除的问题。从实际应用场景来看，该造型既可以作为桌面战棋的比例棋子使用，也能通过缩放调整尺寸后，作为文创摆件、游戏IP衍生手办的原型，部分结构细节还能为小型无人作战平台的概念设计提供外观参考。

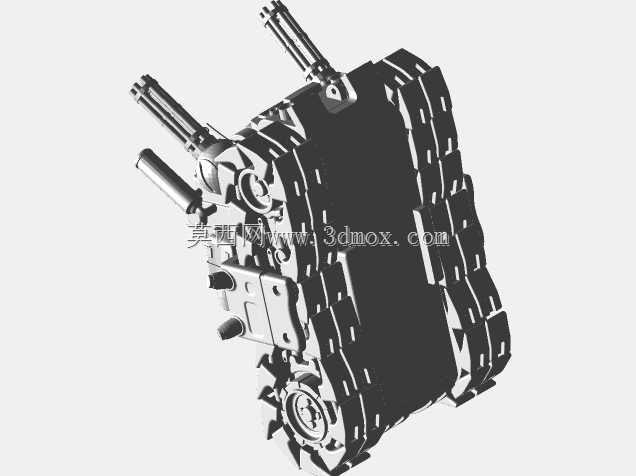

　　在功能特性的设计上，载具采用履带式行走机构的造型，履带部分做了分段式的细节刻画，每一节履带板都预留了0.8mm的均匀壁厚，相邻履带板之间保留0.3mm的间隙，既保证打印后不会出现粘连，也能在后期组装时实现履带的可动效果，不需要额外做铰接结构的拆分，降低后期处理的工作量。载具主体的装甲部分采用多曲面拼接的造型，在装甲接缝处做了0.2mm的刻线细节，模拟真实装甲车辆的焊接拼接痕迹，同时在车身侧面预留了外挂副油箱、工具挂载点的造型结构，这些凸起结构都做了R0.5mm的圆角处理，避免3D打印时出现尖角断层、层纹明显的问题。

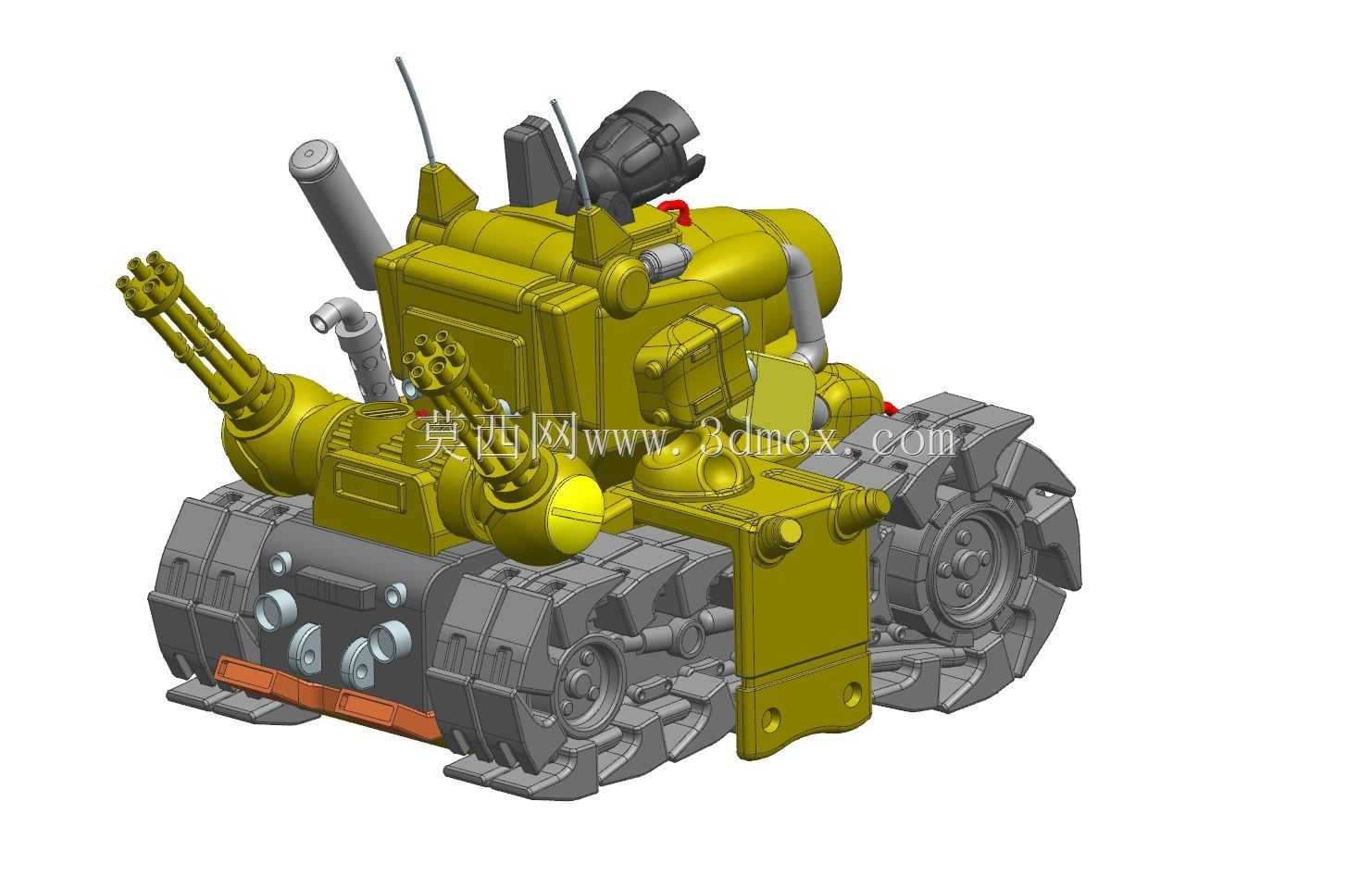

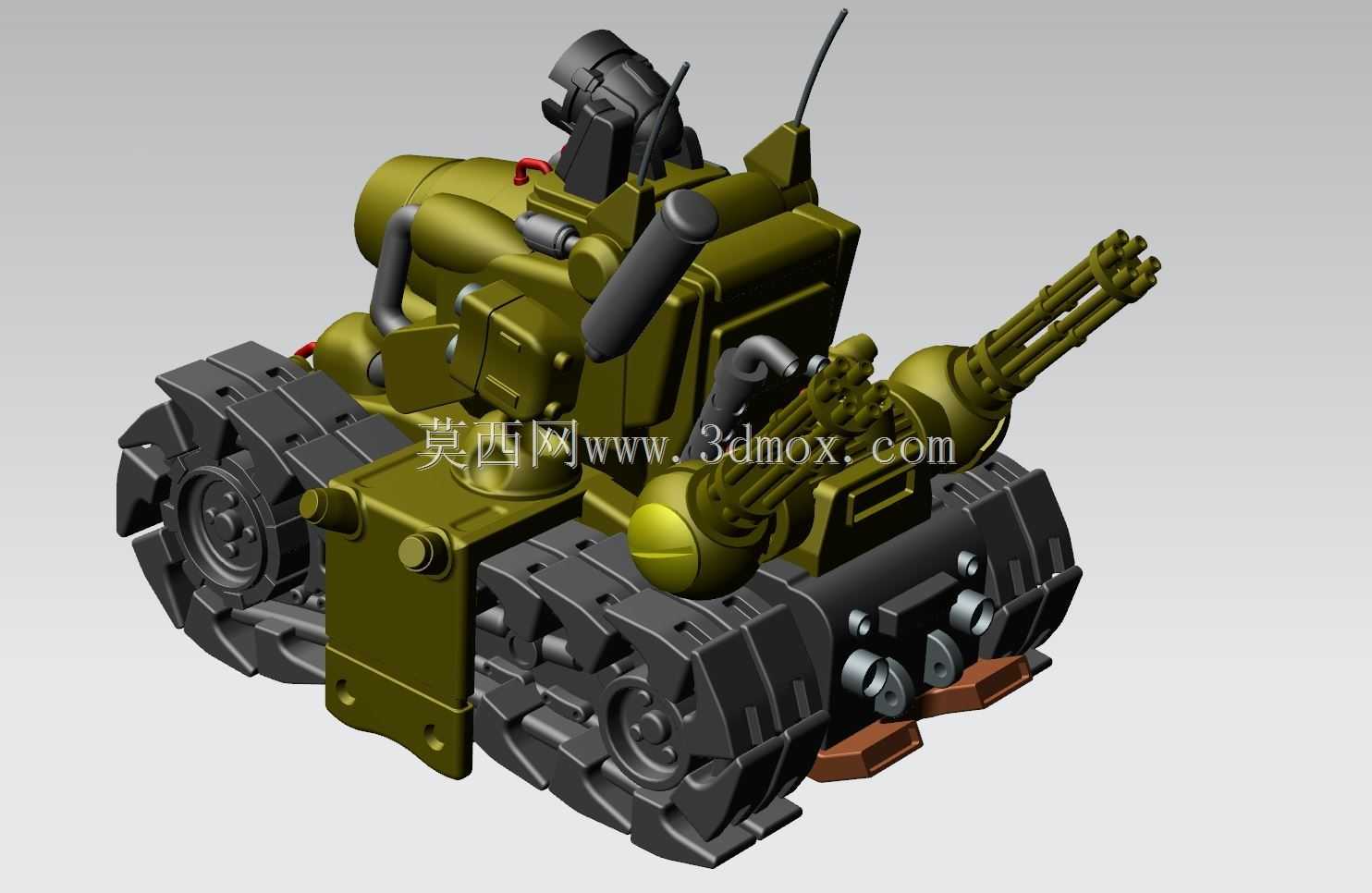

　　武器系统部分采用了两组双联装炮管的布局，分别布置在车身靠前的左右两侧位置，炮管部分做了空心结构设计，内壁厚度控制在1mm，既减少打印材料的消耗，也能还原真实炮管的中空形态，炮管根部的旋转基座做了限位卡槽的结构设计，后期组装时可以实现炮管一定角度的俯仰调整，不需要额外粘接固定。车身顶部的通讯天线采用细杆造型，设计时将天线根部做了加粗的锥形过渡，避免打印过程中细杆部分出现断裂，同时天线与车身主体采用可拆分的插接结构，打印完成后可以单独粘接，减少支撑材料的使用。

　　设计思路上，整体造型没有完全照搬现实中的坦克结构，而是加入了很多科幻化的细节调整，比如车身中部的球形观察装置、侧面的圆形散热结构、后部的大型排气装置，这些元素在平衡视觉重心的同时，也让整个载具的风格更偏向近未来的科幻设定。在尺寸控制上，按照1:72的战棋常用比例设计时，载具整体长度控制在120mm，宽度75mm，高度68mm，这个尺寸刚好适配常规桌面战棋的棋子比例，安装边界上，履带部分的最外侧宽度比车身主体宽8mm，保证载具放置时的稳定性，不会出现侧翻的问题，炮管向前伸出的长度不超过车身前端15mm，避免多个棋子摆放时出现互相干涉的情况。

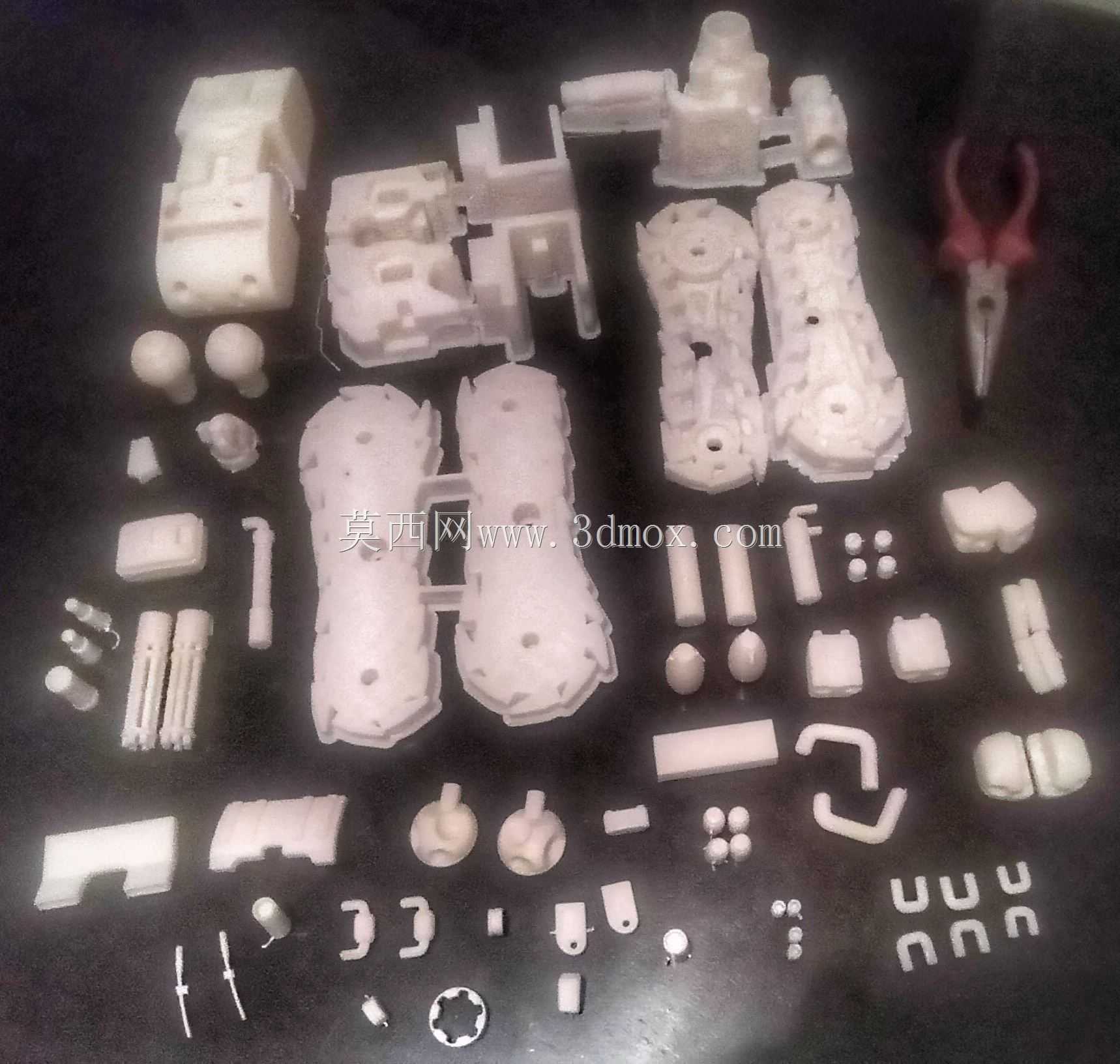

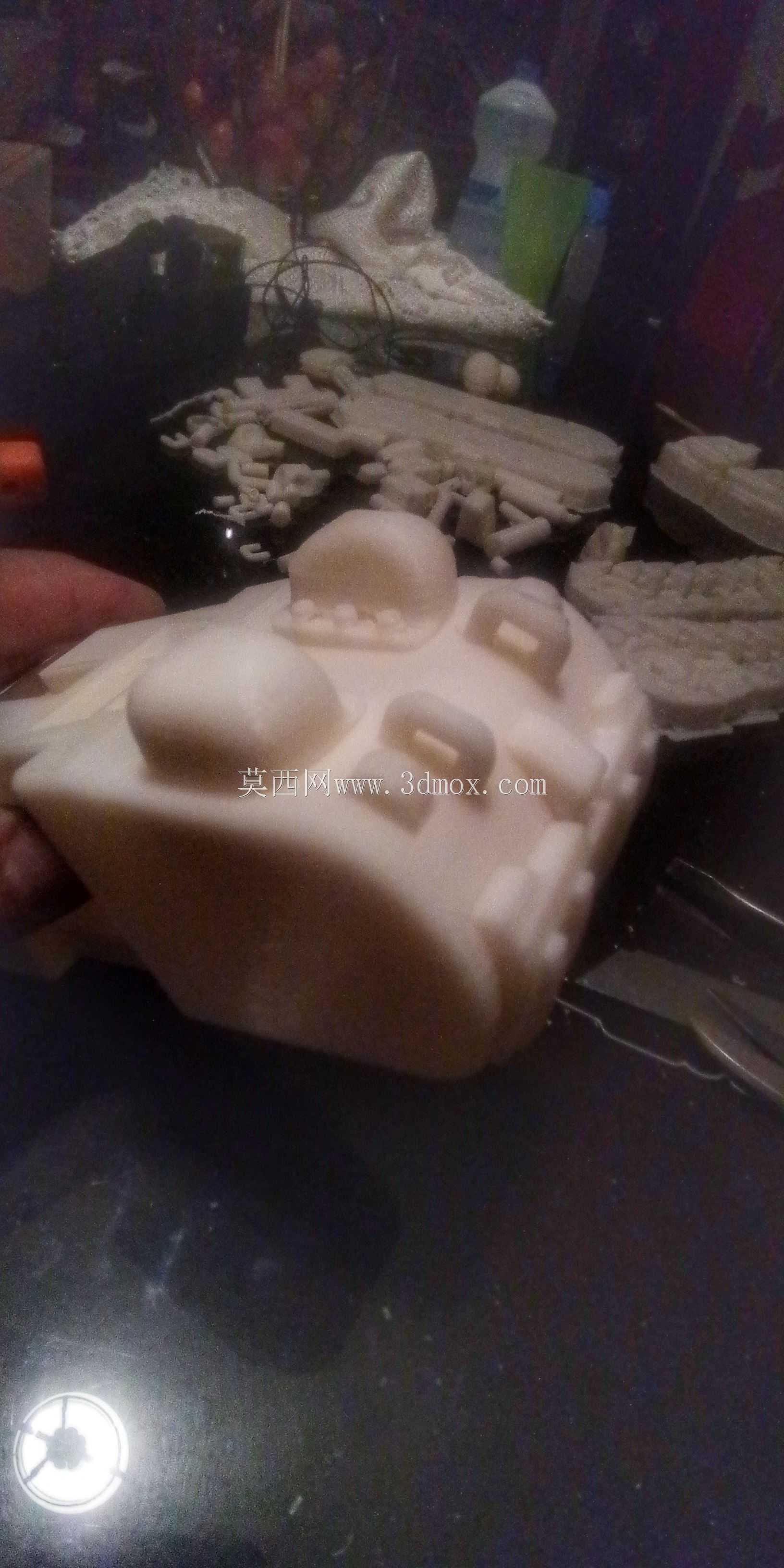

　　从结构设计的工程角度来看，整个模型在拆分时将车身主体、炮管组件、履带部分、天线、外挂部件分成了6个独立的打印模块，每个模块的打印方向都做了优化，尽可能减少支撑面的数量，比如车身主体采用倒扣放置的打印方向，让装甲表面的细节面朝上，避免层纹影响外观效果；履带部分采用平放打印，保证每一节履带板的细节都能清晰成型，不需要做额外的打磨处理。壁厚设计上，所有外观面的壁厚都不低于1.2mm，受力部位比如履带的承重面、炮管根部的壁厚达到2mm，保证打印完成后的零件强度，不会因为轻微的磕碰出现断裂。

　　在细节处理上，车身表面的管线部分采用凸起0.4mm的造型设计，这个高度刚好能在打印后清晰呈现，又不会因为凸起过高导致打印时出现层间错位。车身上的红色装饰部件做了独立的拆分设计，后期可以通过更换不同颜色的打印材料，或者单独上色来实现分色效果，不需要在整体模型上做遮盖处理，降低后期涂装的难度。履带的驱动轮部分做了齿形的细节刻画，齿形的角度做了45度的倾斜处理，避免打印时出现悬垂结构需要加支撑的问题，同时齿形与履带板的卡槽位置做了0.2mm的间隙配合，保证组装时履带可以顺畅转动，不会出现卡滞的情况。
