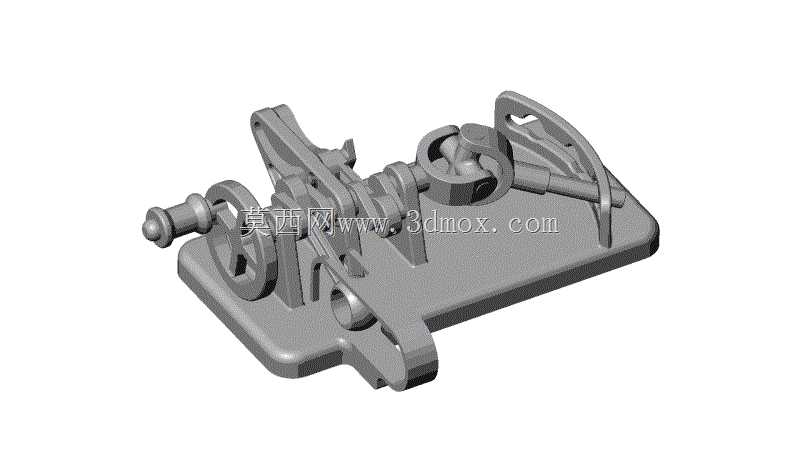

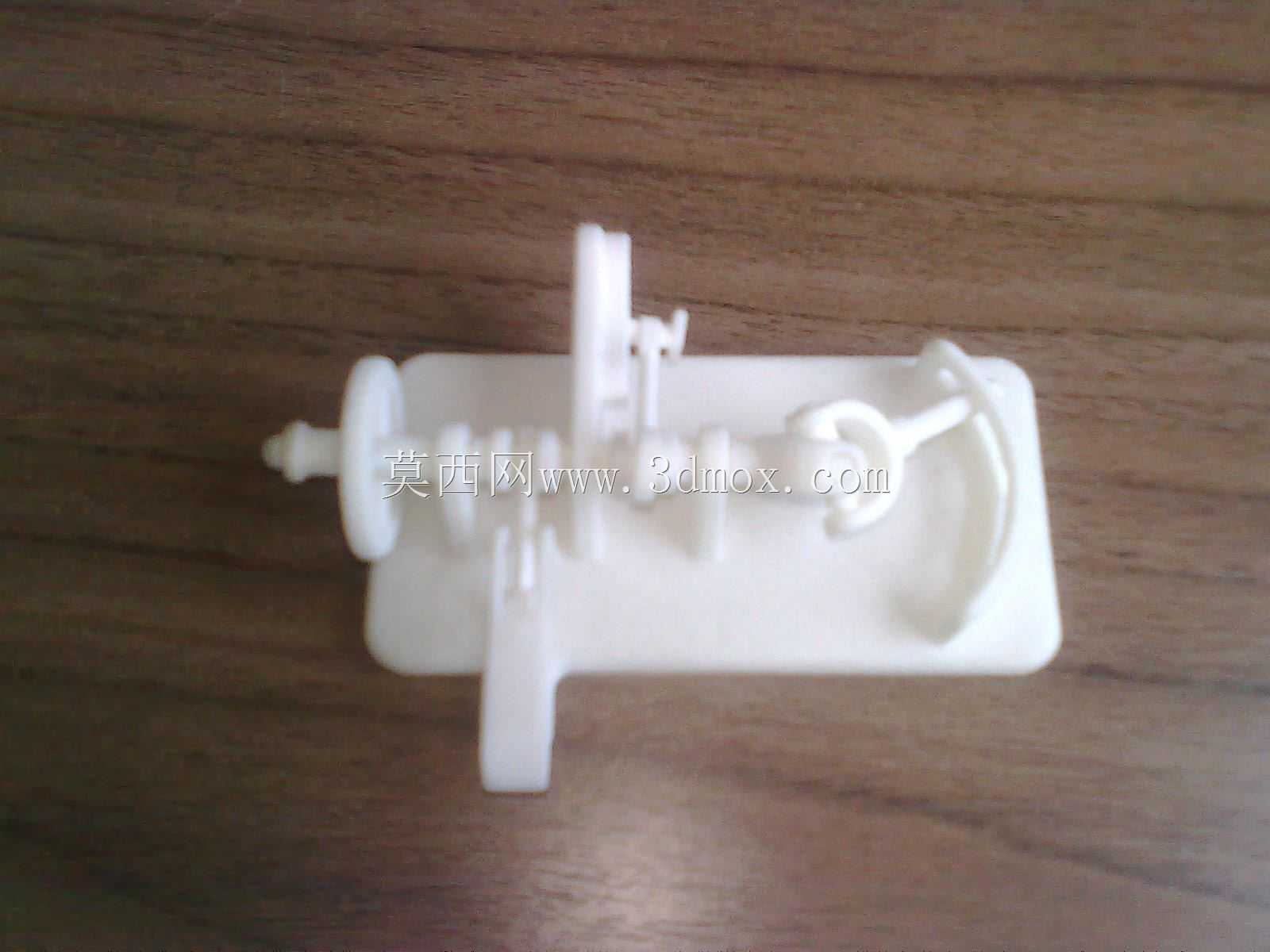

Impressora桌面级熔融沉积成型3D打印设备

　　打印头组件总重量控制在230g以内，避免高速移动时的惯性过冲；Y轴负责成型平台的前后移动，同样采用双光轴支撑，平台下方设置了三个调平螺母，配合弹簧预紧结构，用户可以手动调整平台四个角的高度差，保证平台平面和打印头运动平面的平行度误差控制在0.1mm以内，这也是FDM设备能否稳定打印首层的核心指标。Z轴则采用了单T8丝杆配合双侧光轴导向的结构，负责成型平台的上下升降，丝杆导程选了8mm，既保证了层厚调节的精度范围（0.1mm-0.3mm可调），也不会因为升降速度过慢影响打印效率。设备的进料结构设置在机身右侧的外置料架位置，采用远端挤出设计，挤出机的送料齿轮通过步进电机驱动，将1.75mm直径的PLA、ABS等耗材送入PTFE导料管，这款桌面级FDM工艺打印设备的三维结构设计，首先要考虑的是创客空间、职业院校实训工位、小型产品研发打样场景的实际使用边界，毕竟这类场景下设备不会放在独立的工业隔间，大多是和办公桌面、实训操作台并排摆放，所以整机的外轮廓尺寸控制在长宽高420mm400mm450mm的区间内，底部预留了四个M6规格的减震脚垫安装位，既可以直接放置在平整台面上，也能通过配套的角码固定在定制的设备支架上，不会因为打印过程中X轴Y轴的快速移动产生共振偏移，影响首层打印的附着力。从功能实现逻辑来看，整机采用了笛卡尔坐标系运动结构，X轴负责打印头的横向移动，采用双光轴导轨配合同步带传动，光轴直径选了8mm的规格，兼顾运动顺滑度和承重能力，

　　一直输送到打印头的加热块位置，加热块最高加热温度可以达到260℃，配合0.4mm直径的黄铜喷嘴，能够满足绝大多数通用FDM耗材的熔融挤出需求；成型平台采用了铝基板加磨砂聚酰亚胺贴膜的组合，平台下方贴有加热片，最高可以加热到110℃，打印ABS这类容易翘边的耗材时，能够通过平台加热减少耗材冷却收缩产生的翘曲变形，有效打印尺寸控制在220mm220mm250mm的范围内，足够覆盖绝大多数教学演示、创客作品打样、小型结构件验证的尺寸需求。从设计思路上，这款设备没有追求工业级设备的全封闭结构，而是采用了半开放的框架设计，框架主体用2020铝型材拼接，角件采用压铸锌合金材质，既保证了整机的结构刚性，也方便用户后期自行维护、更换零部件，

　　比如喷嘴堵塞、同步带松动这类常见故障，用户只需要用内六角扳手就能完成拆装维护，不需要专业的售后人员上门。机身的控制板安装在机身底部的独立仓内，仓盖预留了散热通风孔，控制板的接线端口全部朝外，方便用户连接电源、USB数据线，也能外接TF卡实现脱机打印，不需要一直连接电脑。设备的操作按键和显示屏设置在机身正面的右下方，用户站在设备正前方就能完成调平、进料、选择打印文件的操作，不需要侧身或者绕到设备侧面，符合日常操作的人机工程学要求。在实际使用场景中，这类设备主要承担三个层面的用途：一是职业院校、中小学科创课程的教学演示，能够直观展示增材制造从数字模型到实体零件的完整过程，学生可以自己建模、自己调整打印参数，最终拿到实体作品，

　　比纯软件教学的接受度高很多；二是小型设计工作室、硬件创业团队的结构件打样，在产品开模之前，用这类设备打印结构验证件，检查装配干涉、结构强度，能够大幅减少开模后的修改成本，缩短研发周期；三是个人创客、模型爱好者的自制作品制作，不管是制作手办改造件、家居小配件，还是小型机器人的结构零件，都能通过这类设备快速制作，不需要找外部加工厂下单，灵活性很高。设计过程中还要考虑设备的使用安全，比如打印头的加热块位置设置了耐高温的硅胶保护套，避免用户误触烫伤，所有的接线端子都做了绝缘处理，电源输入位置设置了保险管，出现短路故障时会首先熔断保险管，避免烧坏控制板或者引发安全隐患。整机的走线全部沿着铝型材的槽道布置，用线卡固定，不会有明线外露，既美观也能避免运动部件刮蹭电线造成破损。另外，设备顶部预留了耗材架的安装位，可以直接挂载1kg规格的标准耗材卷，不需要额外放置在旁边的台面上，减少桌面空间的占用，料架的转轴采用了光滑的PVC轴套，耗材拉动的时候能够顺畅转动，不会因为阻力过大造成送料不足、打印断料的问题。
