铝型材框架固定连接组件结构设计

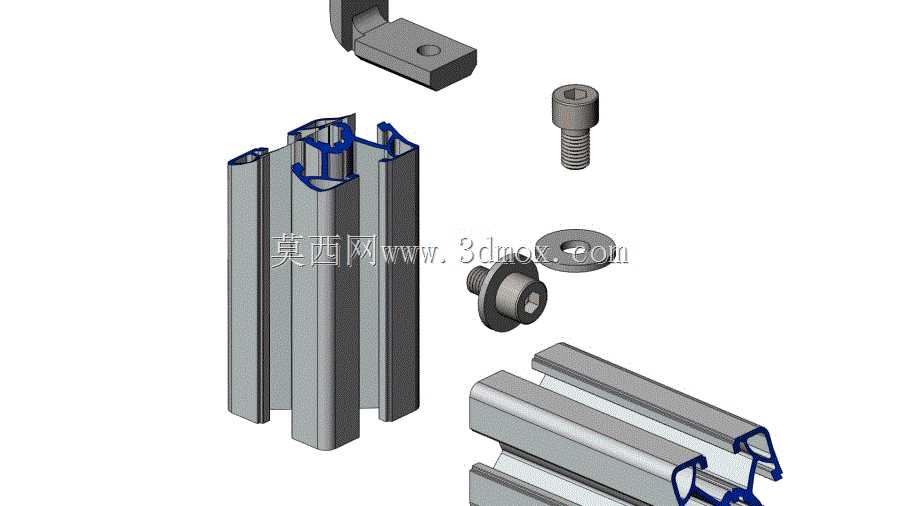

　　这套铝型材框架固定连接组件，是工业铝型材机架搭建场景中常用的紧固连接件，主要用于多根铝型材的垂直拼接、端面锁固以及型材与外置附件的衔接固定，在自动化设备机架、检测仪器外框、流水线工作台支架、小型设备防护围挡等场景中广泛应用。不同于常规的角码连接方式，这套固定组件采用内置式锁合结构，连接后不会在型材外表面突出多余结构，能保证框架外表面的平整度，适配需要在型材外表面安装面板、防护板、导轨附件的使用需求，避免外凸连接件干涉后续附件的安装排布。

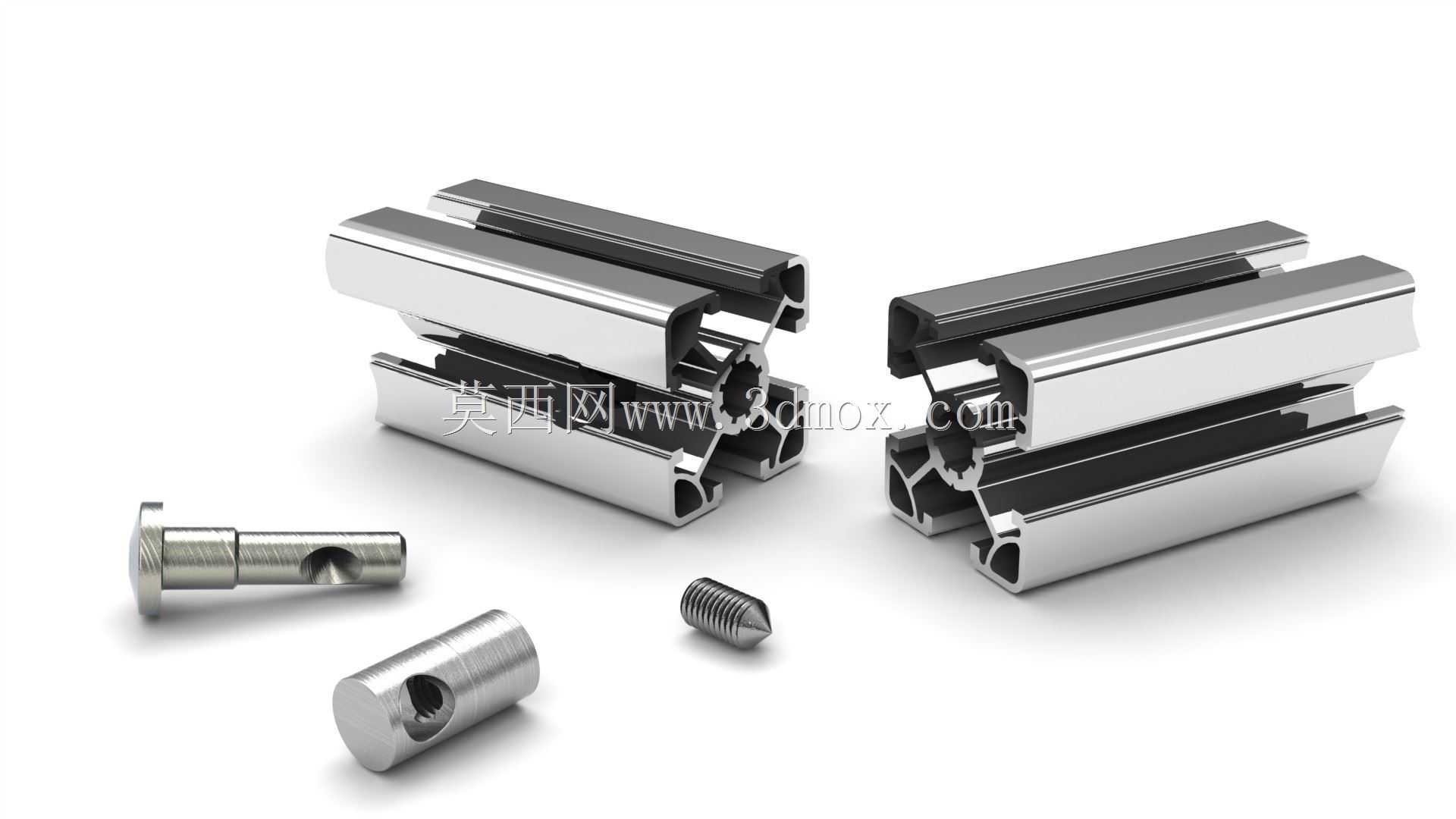

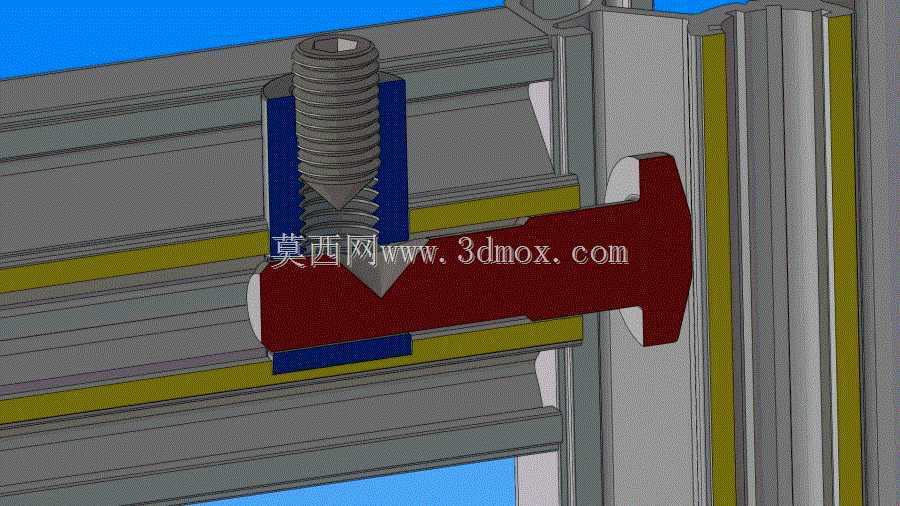

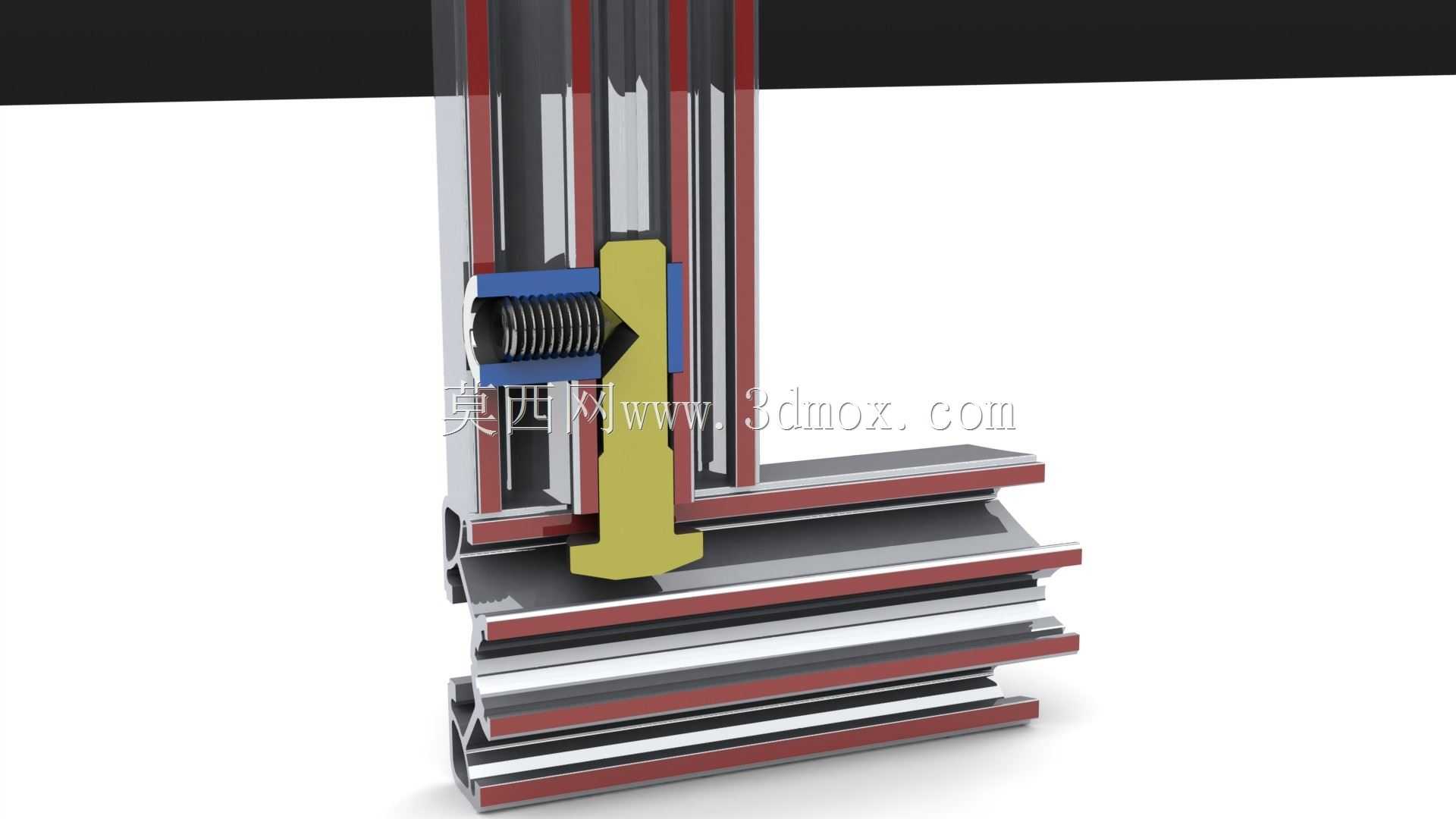

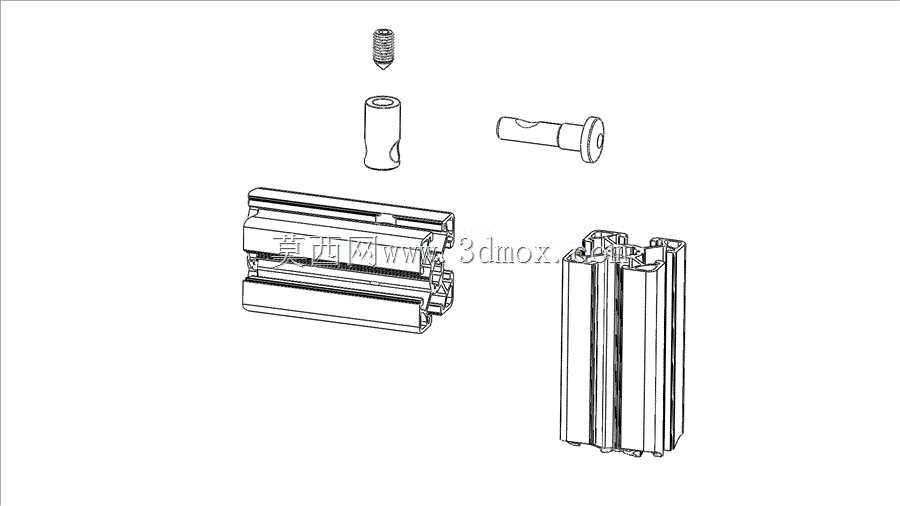

　　从结构设计逻辑来看，组件包含了适配欧标40系列铝型材槽道的锁紧块、紧定螺钉以及端面连接销三个核心部分，锁紧块的外形完全匹配铝型材的槽道截面轮廓，装入槽道后可沿槽道轴向滑动调整位置，旋转紧定螺钉时，锁紧块会在槽道内部胀开，卡紧型材槽道的内壁，实现无预钻孔的快速定位锁固，不需要在铝型材上提前加工安装孔，能大幅缩短框架搭建的加工周期，也方便后期对框架结构进行调整改造。端面连接销的外径与铝型材端面的中心安装孔适配，插入型材端面后可通过侧孔的紧定螺钉锁死，实现两根型材的垂直对接，对接后的同轴度误差可控制在0.1mm以内，能满足对框架拼接精度有要求的仪器类设备使用。

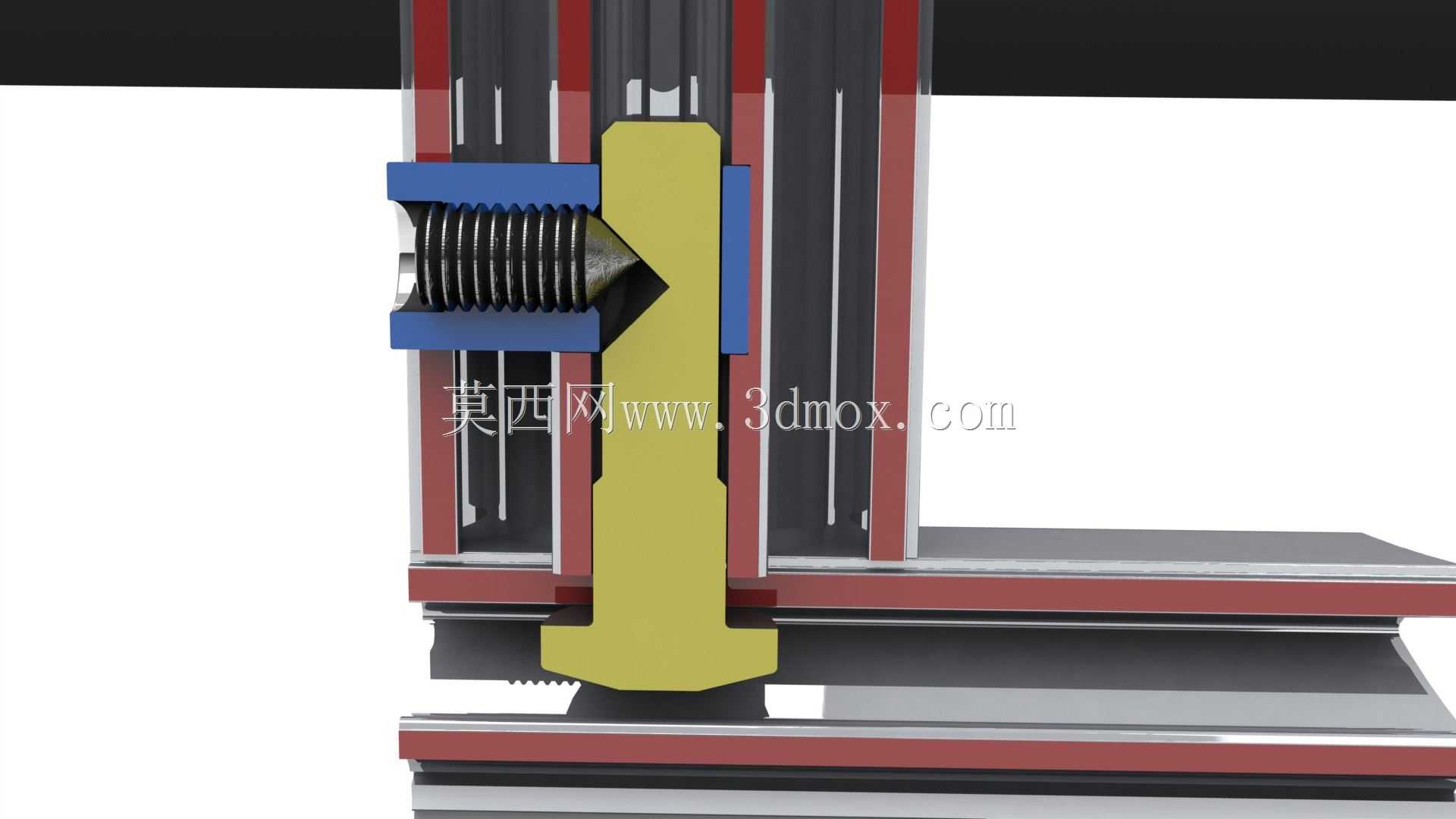

　　在安装边界方面，这套固定组件适配槽宽8mm的标准工业铝型材，锁紧块装入槽道后，整体完全嵌入槽道内部，不会超出型材的外表面轮廓，单组连接件的纵向锁紧力可达到800N，能满足常规中小型设备框架的承重需求，不会出现型材拼接处松脱移位的问题。紧定螺钉采用内六角槽型，使用常规的内六角扳手即可完成安装操作，不需要特殊的安装工具，现场组装时的操作门槛较低，即使没有专业加工设备的场景下，也能快速完成框架的拼接固定。连接销的侧部紧定孔位置做了沉台设计，螺钉锁入后头部不会突出连接销的外圆柱面，避免对接时出现卡滞，也能保证两根型材对接后端面完全贴合，不存在拼接缝隙。

　　实际应用中，这类固定组件常搭配铝型材用于传感器安装支架的搭建，可根据传感器的安装位置灵活调整锁紧块在型材槽道内的位置，不需要重新加工安装孔，适配不同检测点位的调整需求；在小型检测仪器的外框架搭建中，内置式的连接结构能让框架外表面保持平整，方便后续安装亚克力防护板、钣金门板等外覆盖件，不会因为外凸的连接件导致覆盖件需要额外做避位加工；在桌面型小型设备的工作台架搭建中，这套组件的锁紧强度足够支撑台面以及台面上放置的小型工装、检测仪器，长期使用不会出现拼接处晃动移位的问题。

　　设计过程中针对铝型材槽道的公差做了适配优化，锁紧块的外形尺寸预留了0.2mm的间隙，即使是公差偏大的民用级铝型材，也能顺利装入槽道，不会出现卡滞无法滑动的问题；紧定螺钉的端头做了滚花防滑处理，初始拧入时不需要工具即可手动旋入定位，提升现场组装的效率；连接销的端面做了倒角导向，插入型材端面孔时可快速对准，不需要反复调整位置。整套组件的所有金属部件都采用不锈钢材质，在潮湿、有轻度腐蚀的车间环境下也不会生锈，能保证长期使用后的连接可靠性，不需要定期做防锈维护。
