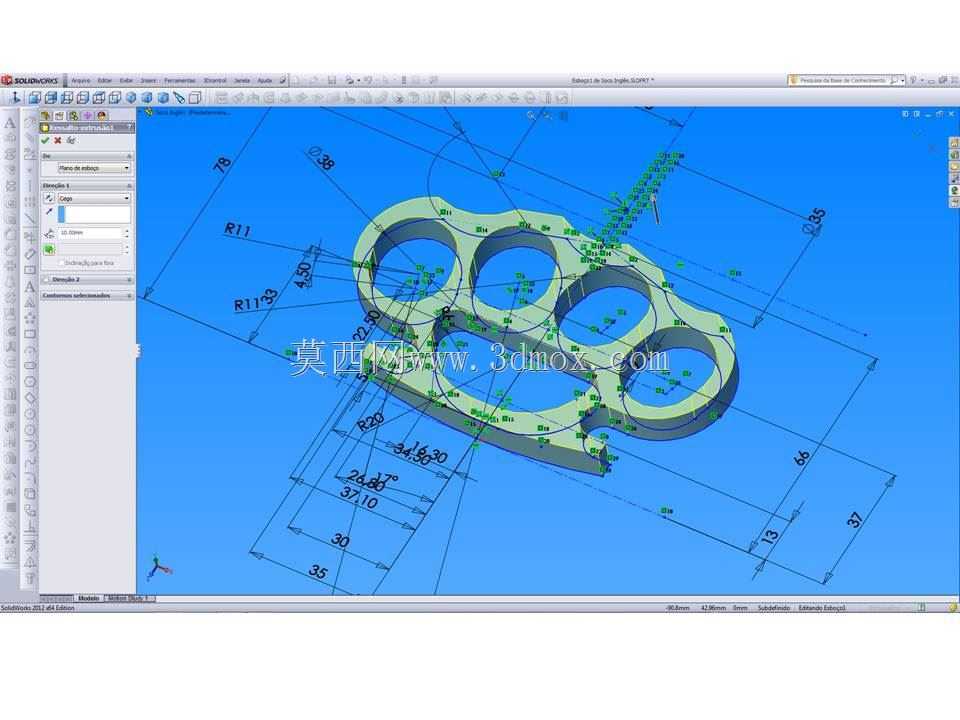

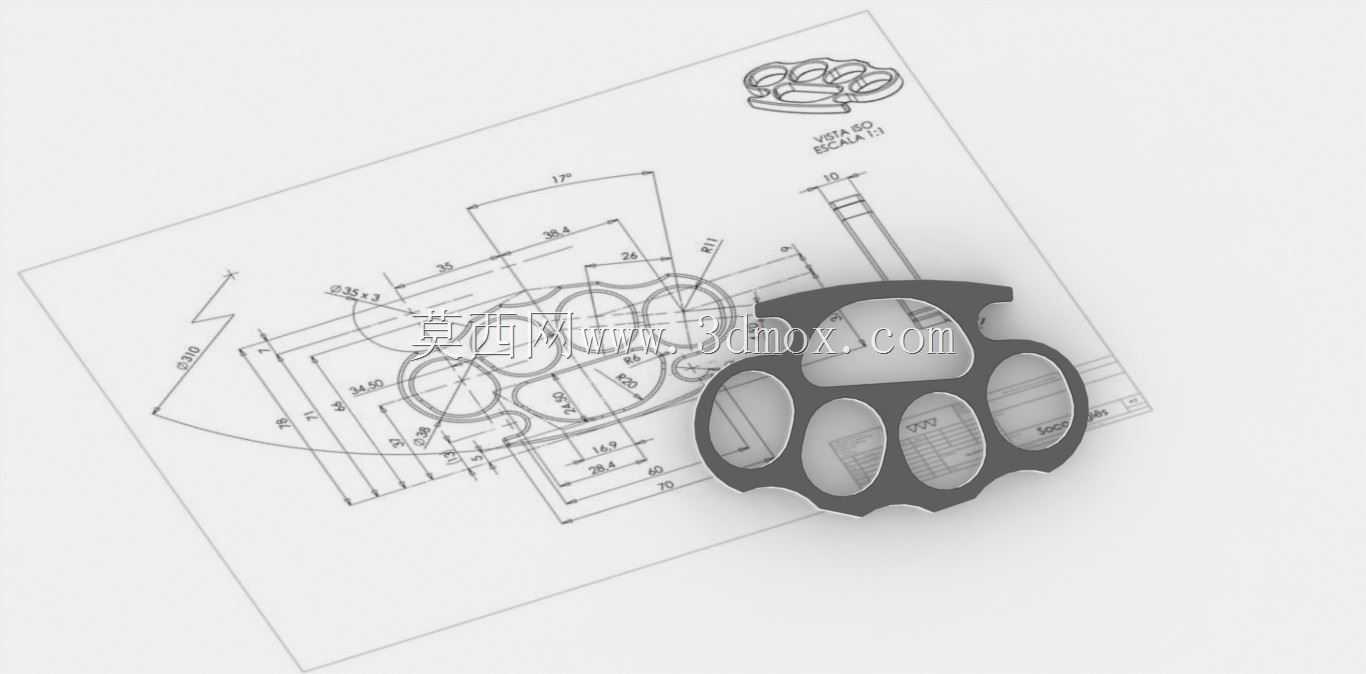

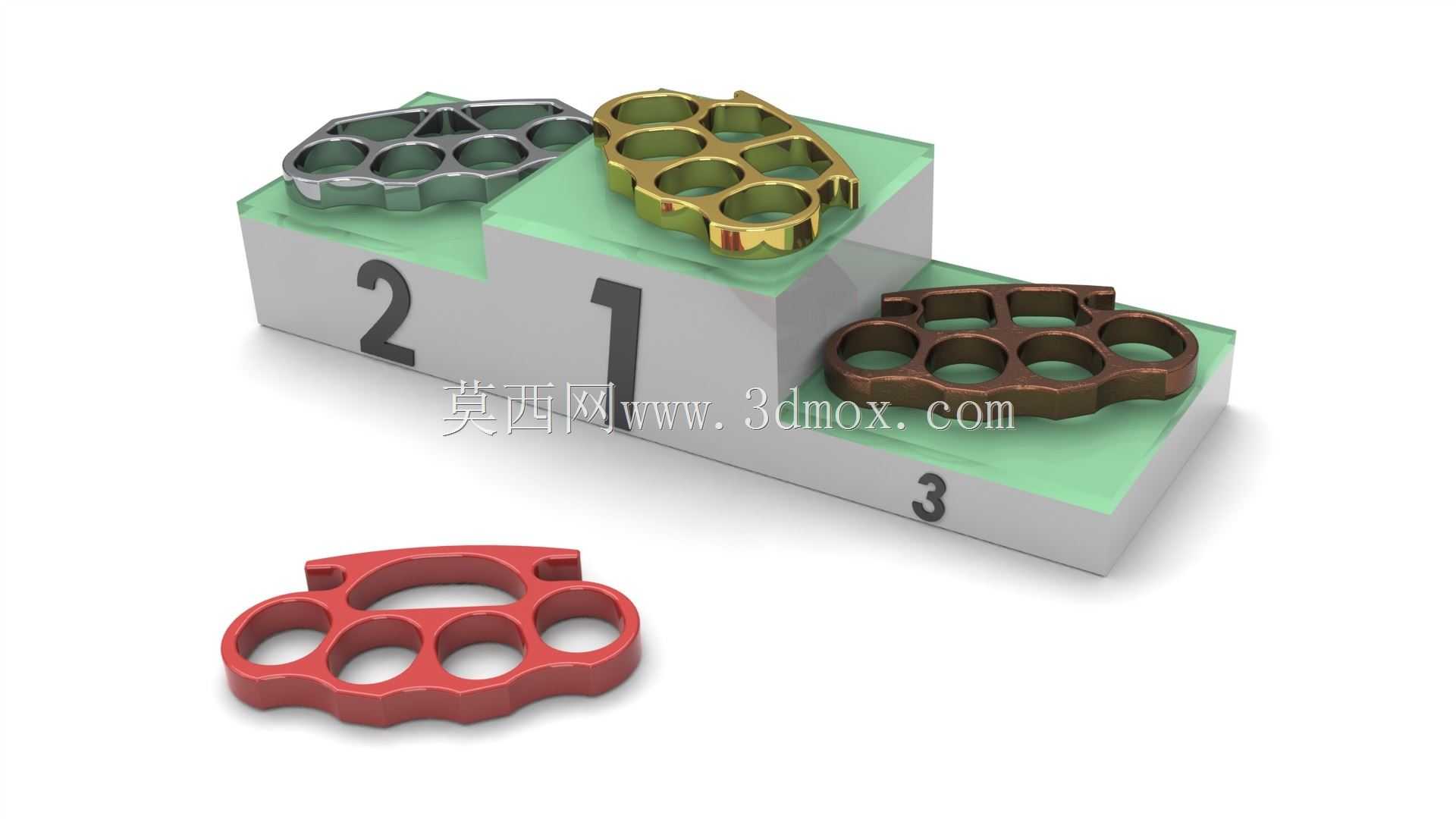

多款式指虎结构三维造型设计

　　本次完成的指虎系列三维造型，覆盖四款差异化结构形态，适配不同握持手感与使用场景的需求，从结构设计逻辑出发，所有指套环孔的内圈尺寸均按照成年人手指平均围度做适配设计，单孔内径控制在20-22mm区间，相邻指孔的中心距保持在28mm，确保四指穿入后指节受力均匀，不会出现局部硌压的问题。整体握持面的弧度贴合手掌自然弯曲的生理曲线，掌托位置做了1.5mm的内凹处理，当手部发力握持时，掌部肌肉能与构件表面完全贴合，避免滑脱的同时分散反作用力，减少长时间握持带来的局部压迫感。不同款式的结构差异主要集中在边缘轮廓与受力端造型：基础款采用平直外轮廓，边缘做R2圆角过渡，整体厚度控制在8mm，兼顾结构强度与便携性；第二款在受力端做了外凸弧形加厚，

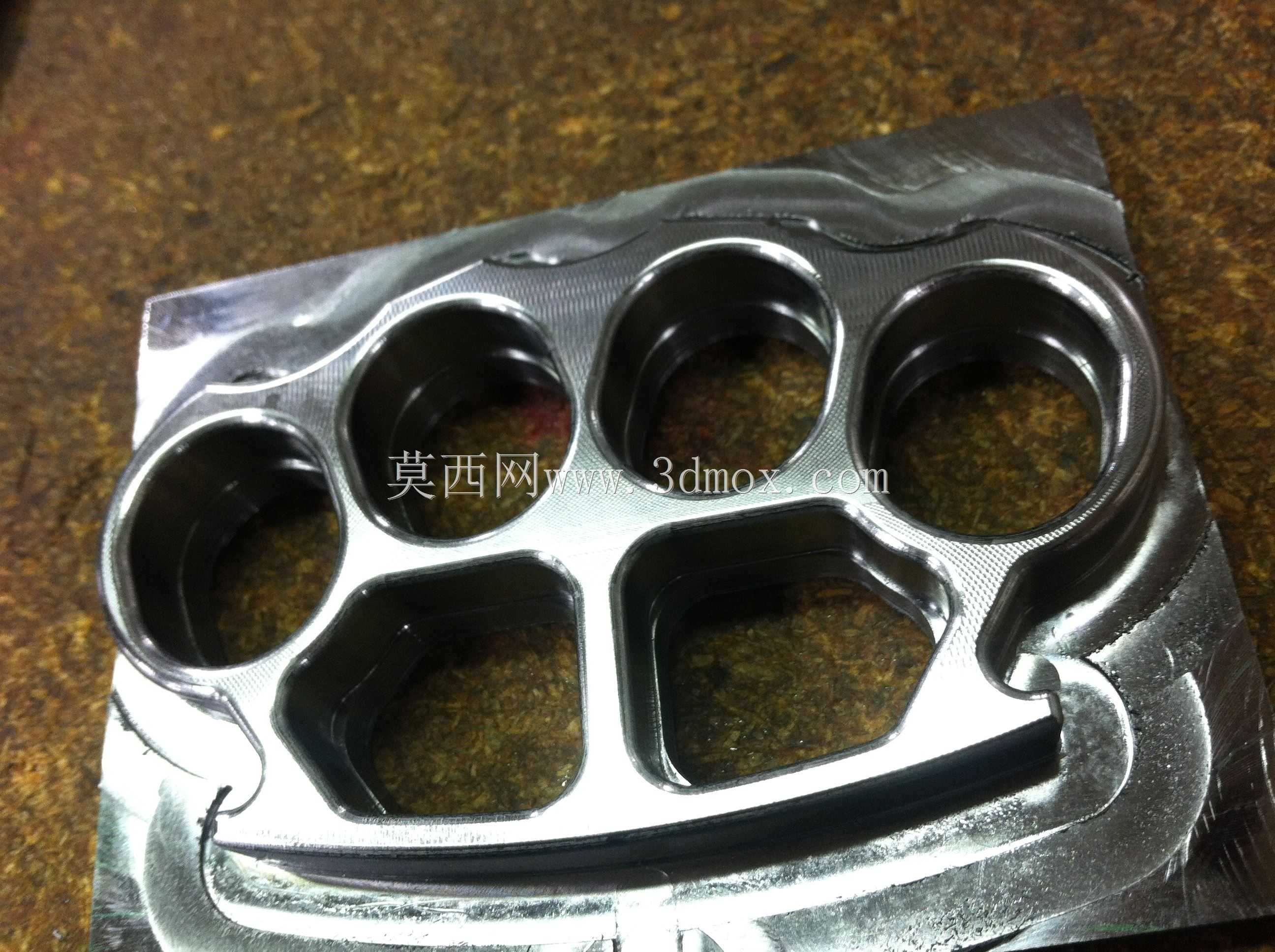

　　加厚区域厚度达到12mm，提升冲击时的结构刚性，同时外轮廓做了流线型收边，减少携带时的勾挂问题；第三款在指孔之间增加了镂空减重槽，在不降低整体结构强度的前提下将整体重量降低18%，适合长时间随身佩戴的场景；第四款为冠军款造型，在掌托位置增加了一体化的凸起挡边，能在握持时阻挡手部向前滑移，进一步提升发力时的稳定性。从材料适配角度，所有结构的壁厚均做了均匀化处理，最小壁厚不小于5mm，既适合采用锌合金压铸工艺批量生产，也适配不锈钢线切割、黄铜精密铸造等不同加工方式，不同材料对应的表面处理工艺也在造型阶段做了预留：金属原色款可做抛光、拉丝处理，彩色款可做阳极氧化、喷塑涂层，表面不会出现壁厚突变导致的上色不均问题。安装与携带边界方面，

　　所有款式的最大外轮廓尺寸控制在长110mm、宽70mm范围内，可适配常规的随身皮套、腰包隔层尺寸，不会出现突出硌绊的问题；指孔边缘均做了R1的圆滑过渡，即使直接接触皮肤佩戴也不会造成划伤。结构受力层面，通过三维建模的应力模拟验证，在指孔位置施加1000N的瞬时冲击力时，整体结构的最大应力集中在指孔连接筋位置，数值远低于常用金属材料的屈服强度，不会出现断裂、变形的问题；连接筋位置的厚度均保持在6mm以上，避免应力集中导致的结构失效。不同款式的表面纹理也做了差异化设计：基础款为光面处理，适合后续做激光刻字等个性化定制；加厚款表面做了细微的防滑滚花纹理，即使手部出汗或者戴手套握持也能保持足够的摩擦力；镂空款的减重槽边缘做了倒角处理，

　　避免清洁时藏污纳垢；带挡边的款式在挡边位置做了弧形过渡，贴合虎口位置的皮肤轮廓，长时间握持不会产生压痛感。从实际使用场景出发，该系列造型既可以作为个人防身器具的结构原型，也可以作为影视道具、文创周边的设计基础，不同尺寸的预留结构也可适配加装挂绳、配件拓展等后续改装需求，所有造型的分型面均做了平直处理，适合模具加工时的分模操作，拔模斜度统一设置为1.5度，确保批量生产时的脱模顺畅，不会出现倒扣、粘模等工艺问题。
