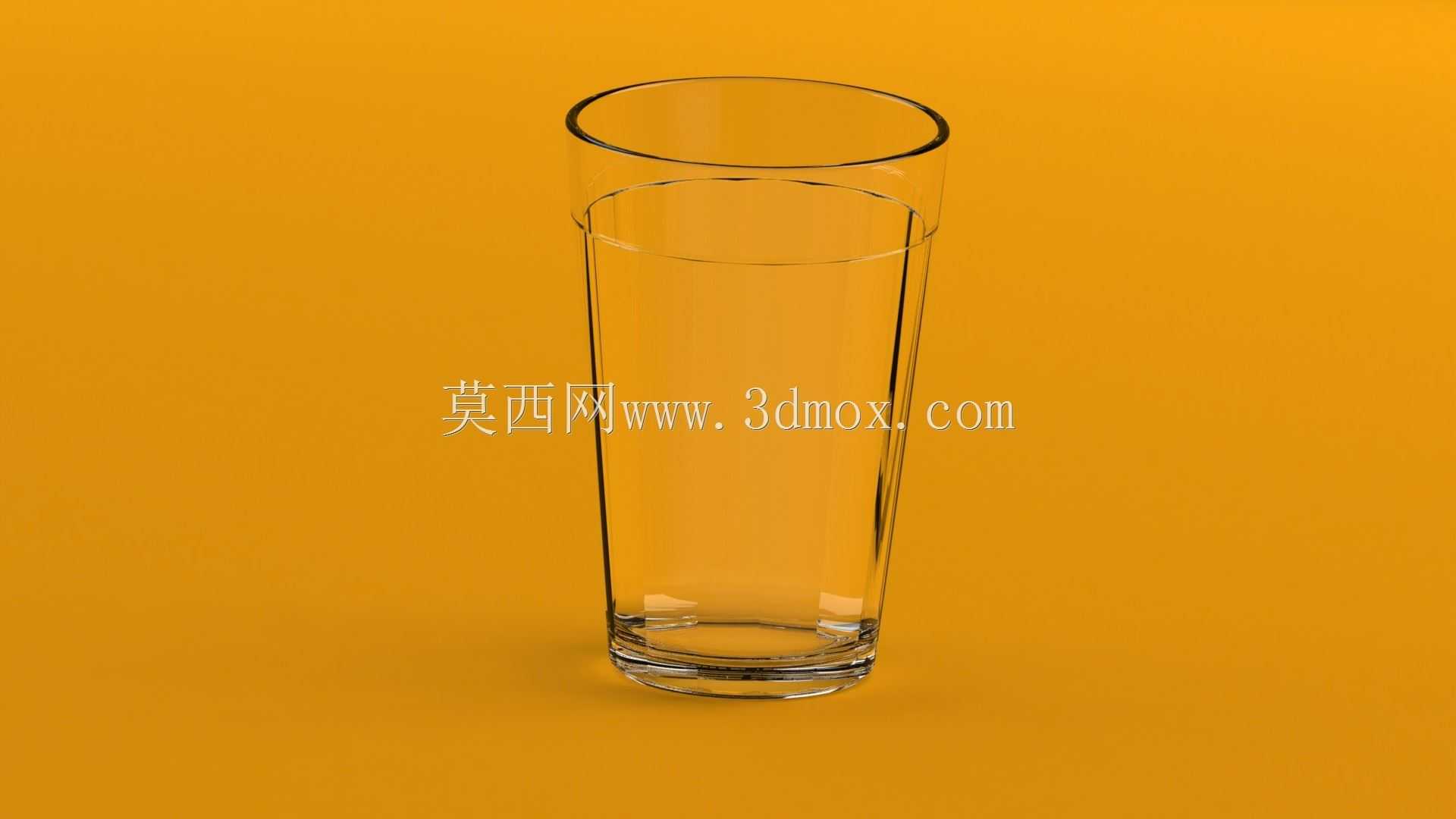

透明直身玻璃杯结构三维设计

　　日常餐饮场景里，直身透明玻璃杯是使用频率极高的饮水器具，不管是居家日常饮水、餐饮门店待客、饮品店盛装冷饮还是办公场景的茶水盛放，这类杯型都凭借通透的视觉效果、规整的放置特性得到广泛应用。不同于带把手的马克杯或者异形创意杯，直身玻璃杯的堆叠收纳特性更适配商用餐饮的批量存储需求，规整的柱面结构也适配自动洗杯机的清洗工位，无需额外定制适配工装就能完成批量清洁作业。

　　从结构设计层面看，这款直身杯的整体轮廓采用上略宽下略收的微锥柱体设计，杯口位置做了加厚卷边处理，卷边的圆弧半径控制在1.2mm左右，既能够避免玻璃切口的锐边划伤使用者唇部，也能提升杯口的抗冲击强度，减少日常磕碰导致的杯口崩边问题。杯身的壁厚采用渐变设计，靠近杯底的位置壁厚逐步增加，从杯身中段的1.8mm逐步过渡到杯底位置的3.5mm，这种壁厚设计一方面可以降低杯子整体的重心，提升放置时的稳定性，减少轻微触碰导致的倾洒风险，另一方面也能提升杯底的抗冲击能力，避免日常放置时杯底与桌面硬接触导致的开裂。

　　杯底位置设计了内凹的环形支撑脚，支撑脚的宽度控制在4mm，内凹深度0.8mm，这种设计可以避免杯底整个平面与桌面完全贴合，当桌面存在少量水渍或者轻微不平整时，杯子依然能够稳定放置，不会因为接触面的真空吸附导致拿起时出现连带桌面物品的问题，同时环形支撑脚的接触面积更小，日常使用中不容易因为杯底残留水渍形成明显的圈状水印，更便于桌面清洁。杯身的内壁做了光滑的圆弧过渡，没有多余的棱角结构，既不容易残留茶渍、饮品残渣，也便于日常清洗，哪怕是用普通的杯刷也能无死角清洁内壁所有位置。

　　从建模逻辑上看，这款杯型采用旋转凸台的基础特征完成主体构建，首先绘制半剖面的轮廓草图，轮廓线的所有转角位置都做了R0.5以上的圆角过渡，避免玻璃成型过程中因为应力集中导致的冷却开裂问题。草图绘制完成后绕中心轴旋转360度得到杯体的基础实体，之后通过抽壳特征完成内部空腔的构建，抽壳时针对杯口、杯底位置单独设置不同的壁厚参数，匹配之前提到的渐变壁厚需求。最后对杯口的卷边位置、杯底的支撑脚位置做单独的特征细化，所有的棱边都做了圆角处理，完全符合玻璃制品的成型工艺要求，不会出现建模特征里的锐边结构，避免后续开模或者3D打印验证时出现工艺问题。

　　从安装与适配边界来看，这款杯子的整体高度控制在120mm，杯口最大外径72mm，杯底支撑位置外径65mm，这个尺寸可以适配市面上绝大多数常规杯架的放置尺寸，不管是家用的杯架、饮水机的接水工位、车载杯架还是餐饮门店的收纳柜，都能顺利放置，不需要额外调整放置空间。杯子的整体容量在350ml左右，刚好适配日常单次饮水的常规容量，既不会因为容量太小需要频繁接水，也不会因为容量太大导致水放置太久变凉。杯身的直筒结构也适配市面上常见的杯盖、杯套配件，用户可以根据自己的需求搭配硅胶杯套防烫，或者搭配密封杯盖方便外出携带，不需要专门定制特殊尺寸的配件。

　　在实际的工程验证环节，这类玻璃制品的建模还要考虑玻璃材质的透光折射特性，在渲染或者结构验证时，需要确认壁厚的均匀性，避免出现局部壁厚过薄导致的强度不足，或者局部壁厚过厚导致的玻璃成型时冷却不均产生内应力。这款模型的壁厚差控制在2mm以内，完全符合钠钙玻璃吹制成型的工艺要求，不会出现因为壁厚差过大导致的成品残次问题。同时杯身的微锥角度控制在2度以内，既保证了堆叠收纳时的顺畅性，多个杯子套叠在一起时不会出现卡滞无法分离的问题，也不会因为锥度过大导致杯子放置时看起来过于倾斜，影响视觉上的规整感。
