自行车前叉结构三维设计模型

项目分类:自行车 发布时间:2022-03-03 ID:564182

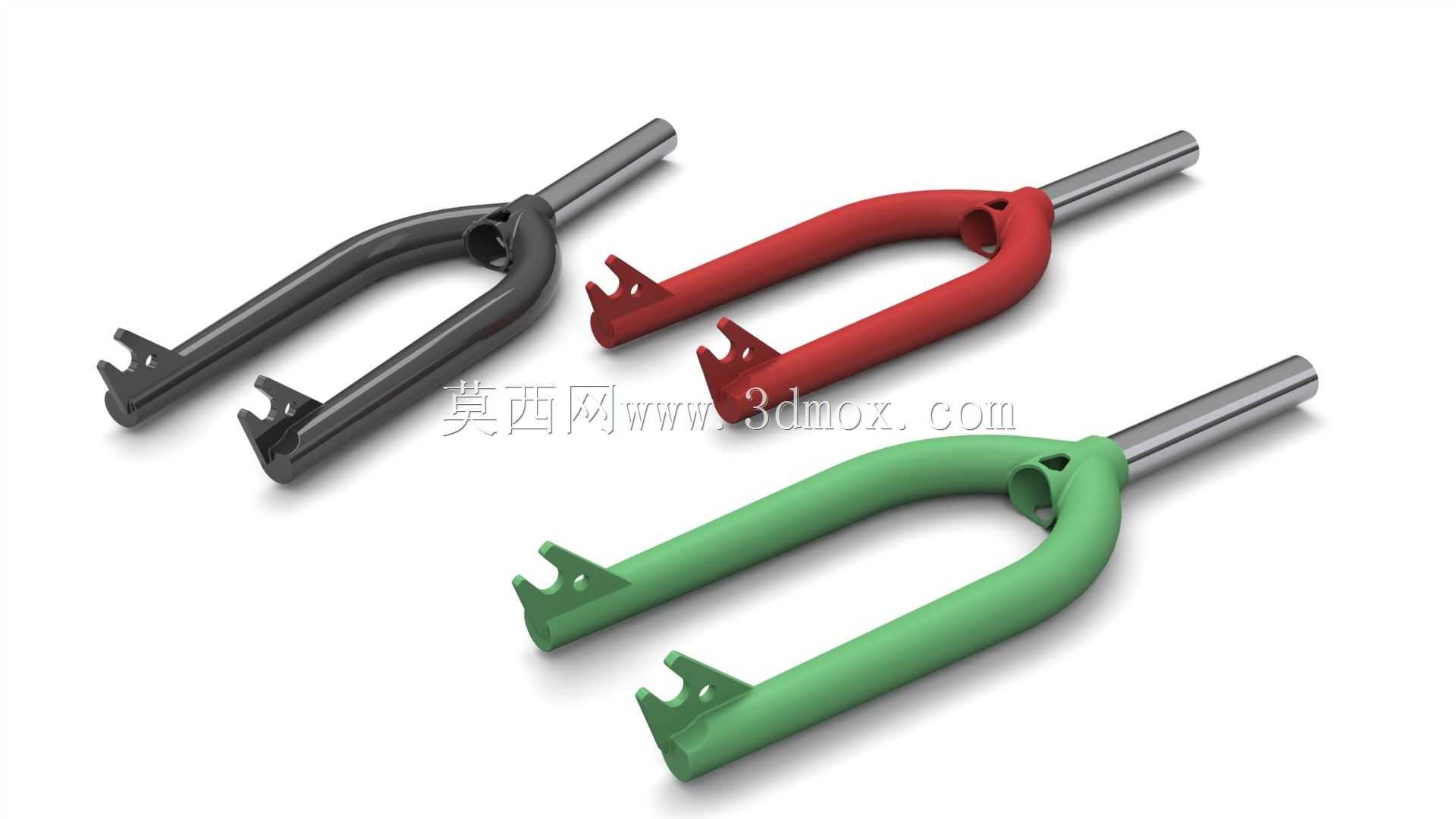

  • 自行车前叉结构三维设计模型

  该结构为自行车前端核心承载转向部件,日常骑行场景中承担多重功能:首先承接车架头管传递的骑行载荷,将前轮的路面冲击通过叉腿传导至车架减震结构,同时作为转向执行的直接受力件,配合车把转动完成行进方向的调整,是连接轮组与车架的关键受力构件。从实际使用场景来看,无论是城市通勤代步、休闲骑行还是轻度越野场景,这类前叉结构都需要兼顾刚性与韧性,既要保证转向操作的精准无虚位,又要能吸收路面细碎颠簸带来的冲击,避免刚性断裂风险。

  设计过程中首先明确安装边界尺寸:叉体上端的舵管部分需匹配标准车架头管的碗组内径,舵管长度预留足够的碗组堆叠、把立安装余量,保证不同堆叠高度的车架都能适配安装;叉腿下端的钩爪位置严格匹配标准轮组花鼓的开档尺寸,钩爪卡槽深度满足快拆或桶轴的安装锁紧需求,同时预留刹车安装座的对应孔位,保证夹器或碟刹卡钳的安装同轴度,避免轮组转动时出现蹭刹问题。叉腿的弧形过渡结构并非单纯的造型设计,而是通过曲线形变分散垂直载荷,当轮组受到正面冲击时,弧形叉腿能产生微小的弹性形变吸收部分冲击力,降低舵管与车架头管连接处的应力集中风险,叉腿与舵管连接的叉肩位置做了加厚过渡处理,该区域是转向力矩传递的核心受力点,加厚设计能避免转向发力时出现焊缝开裂或结构形变。

  从功能特性来看,该结构的钩爪设计同时兼容开口胎轮组的安装定位,钩爪上端的卡位能限制轮组在受冲击时向上窜动,保证轮组安装的同轴度,避免骑行过程中轮组偏摆带来的操控风险。叉体表面的流线型过渡一方面能降低骑行过程中的风阻,另一方面能避免应力集中点的出现,所有棱角位置都做了圆角过渡处理,减少长期交变载荷下的疲劳断裂风险。设计时还考虑了不同配色的外观适配性,叉体主体可做不同表面处理适配不同车架的涂装风格,同时不影响结构本身的力学性能。

  实际建模过程中,先确定舵管与叉肩的连接基准,以舵管轴线为中心对称绘制两侧叉腿的曲线轨迹,保证两侧叉腿的受力对称,避免出现单侧受力过大的问题;钩爪位置单独做特征建模,卡槽尺寸严格匹配花鼓轴径,锁紧孔位的位置度公差控制在合理范围内,保证轮组安装后不会出现偏摆。叉肩位置的走线孔预留了刹车线管、变速线管的穿过空间,避免线管与叉体发生摩擦损耗,同时保证走线顺畅不影响转向操作。这类前叉结构的重量控制也是设计重点,在保证结构强度的前提下,通过优化叉腿的壁厚分布,在受力较大的钩爪、叉肩位置增加壁厚,叉腿中段做等强度的壁厚优化,在不降低承载能力的前提下降低整体重量,提升骑行时的操控灵活性。

  在实际装配验证中,该结构的安装流程清晰:先将碗组压入车架头管,再将前叉舵管穿过碗组,安装把立与碗组盖调整预紧力,最后将轮组卡入钩爪位置锁紧快拆或桶轴,安装刹车组件后即可完成装配。结构设计时预留的安装间隙能保证转向过程中叉体不会与车架、轮胎发生摩擦干涉,最大转向角度符合日常骑行的操控需求,不会出现转向角度过大导致线管拉扯的问题。针对不同的使用场景,该结构可通过调整叉腿的壁厚、弧形曲率来适配不同的载荷需求,比如通勤场景下可适当增加壁厚提升承载能力,运动骑行场景下可优化壁厚分布降低重量,核心安装尺寸保持通用标准,兼容市面上多数标准规格的轮组与车架配件。
