山地自行车硬尾车架结构三维设计

　　这款硬尾自行车车架的结构设计，核心围绕低滚阻骑行场景的刚性需求展开，区别于常规通勤车架的几何设定，在五通位置、头管角度、后叉开档尺寸上做了针对性调整，适配小轮径越野与城市竞速两类使用场景。从实际应用场景来看，这类车架主要用于组装入门级山地车、城市特技单车以及短途通勤运动车，能够承受跳跃、急刹、颠簸路面带来的交变载荷，同时兼顾踩踏发力的直接传导，避免软尾车架在爬坡时的泄力问题。

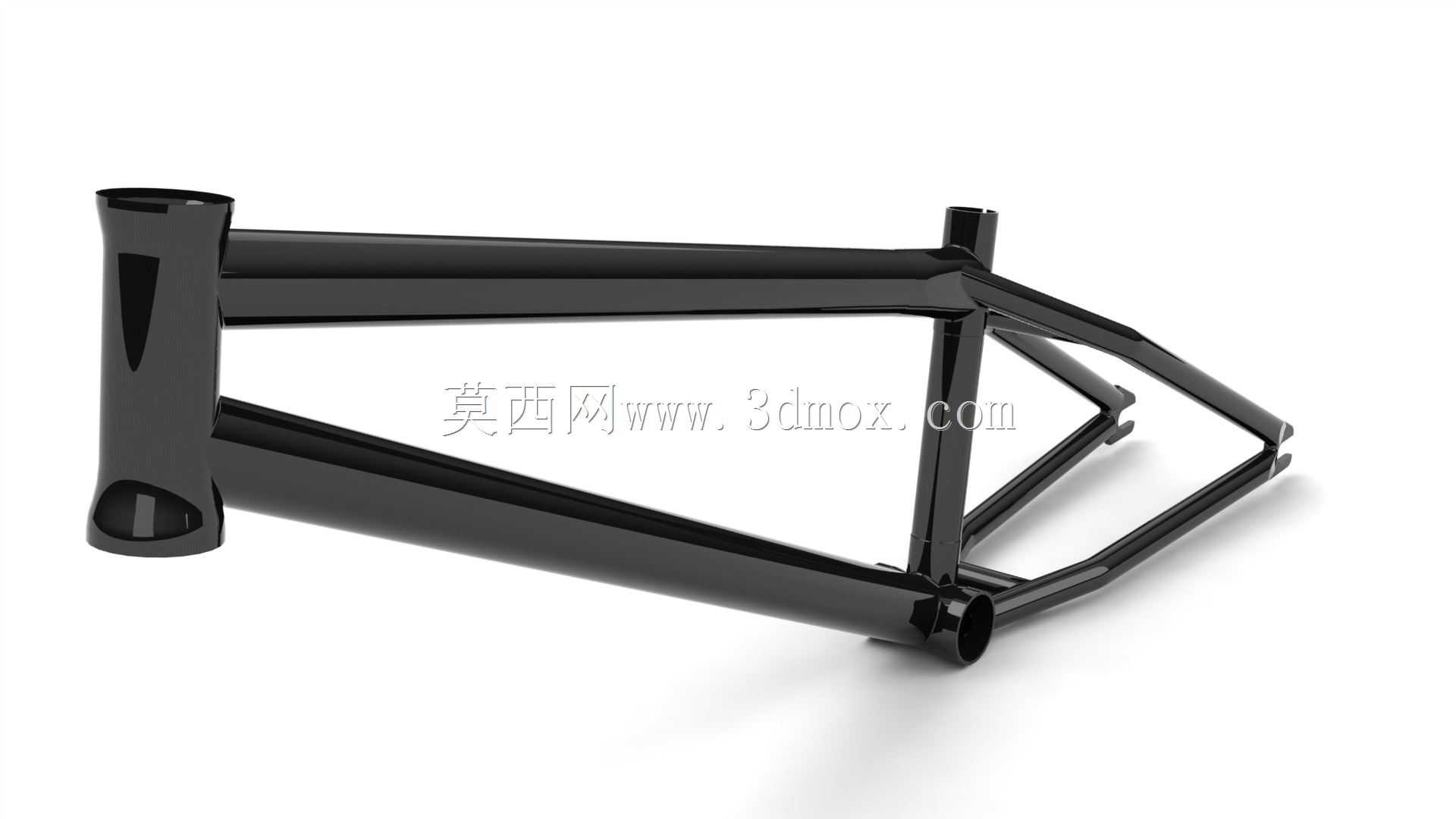

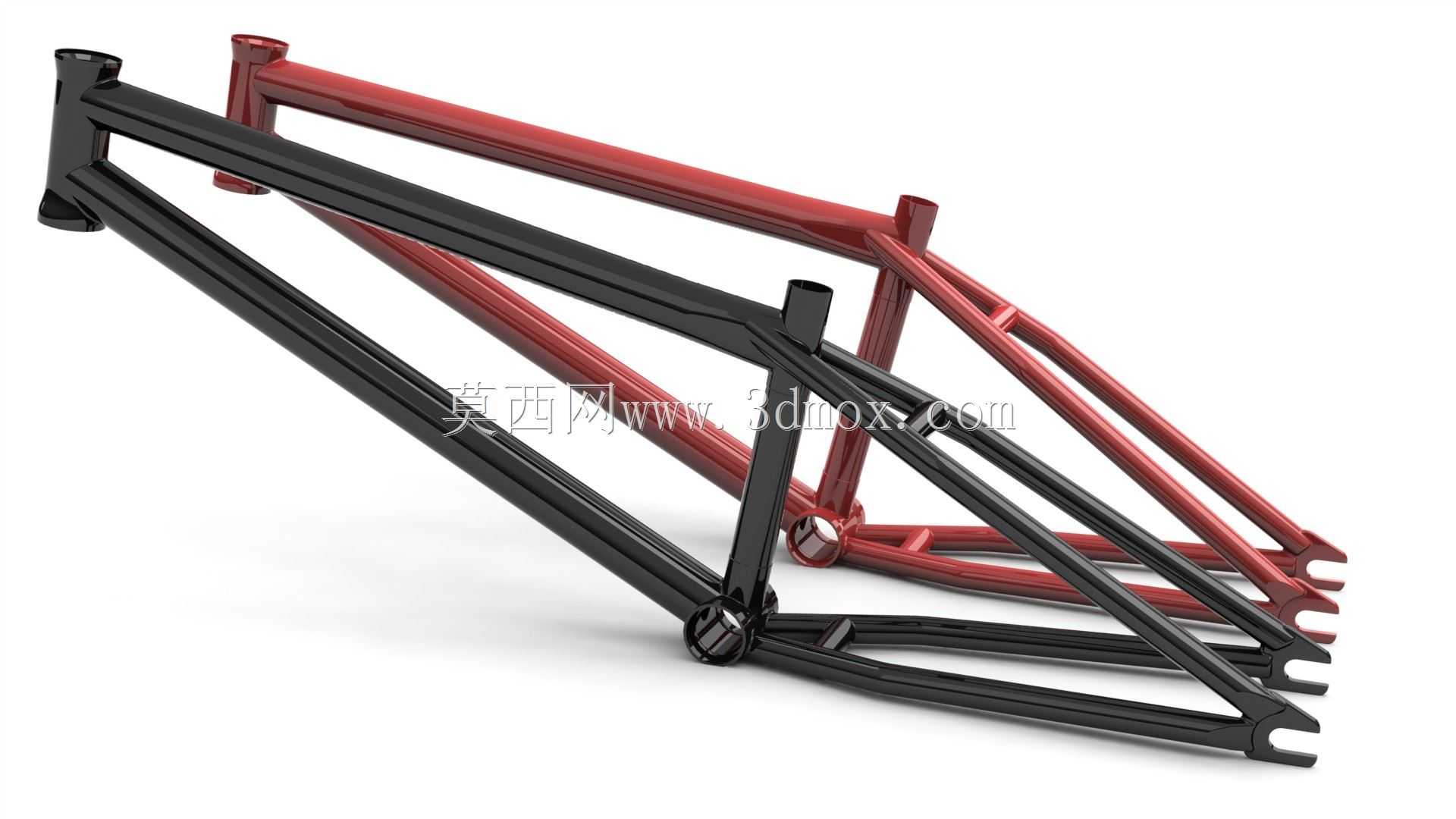

　　设计过程中首先确定的是五通中心高度参数，两款同结构不同中心高的车架，分别适配不同轮径与轮胎规格，高中心版本可兼容大颗粒越野轮胎，避免颠簸路面轮胎蹭击下管，低中心版本则降低整车重心，提升高速过弯时的稳定性，适合城市铺装路面的高速骑行。头管采用标准锥管规格，上径与下径匹配常规市场在售的锥管前叉，无需额外转换座即可完成装配，头管内部预设碗组压装限位台阶，压装深度控制在行业通用公差范围内，保证碗组装配后无旷量、转动顺畅。

　　车架管材采用异型管设计，下管采用椭圆变径管材，从头管位置的大截面逐步过渡到五通位置的小截面，在保证头管与五通连接刚性的同时，尽可能降低管材重量，避免不必要的材料冗余。上管采用水平偏斜的几何设定，兼顾不同身高用户的跨高需求，立管角度匹配常规坐垫导轨的调节范围，保证骑行时的踩踏发力角度处于人体工学最优区间，减少长途骑行的膝关节磨损。后叉采用对称式叉脚设计，开档尺寸匹配常规单速或者变速花鼓的安装规格，叉脚位置预留刹车安装座，可兼容V刹与碟刹两类刹车组件，无需额外焊接转换座即可完成不同刹车系统的装配。

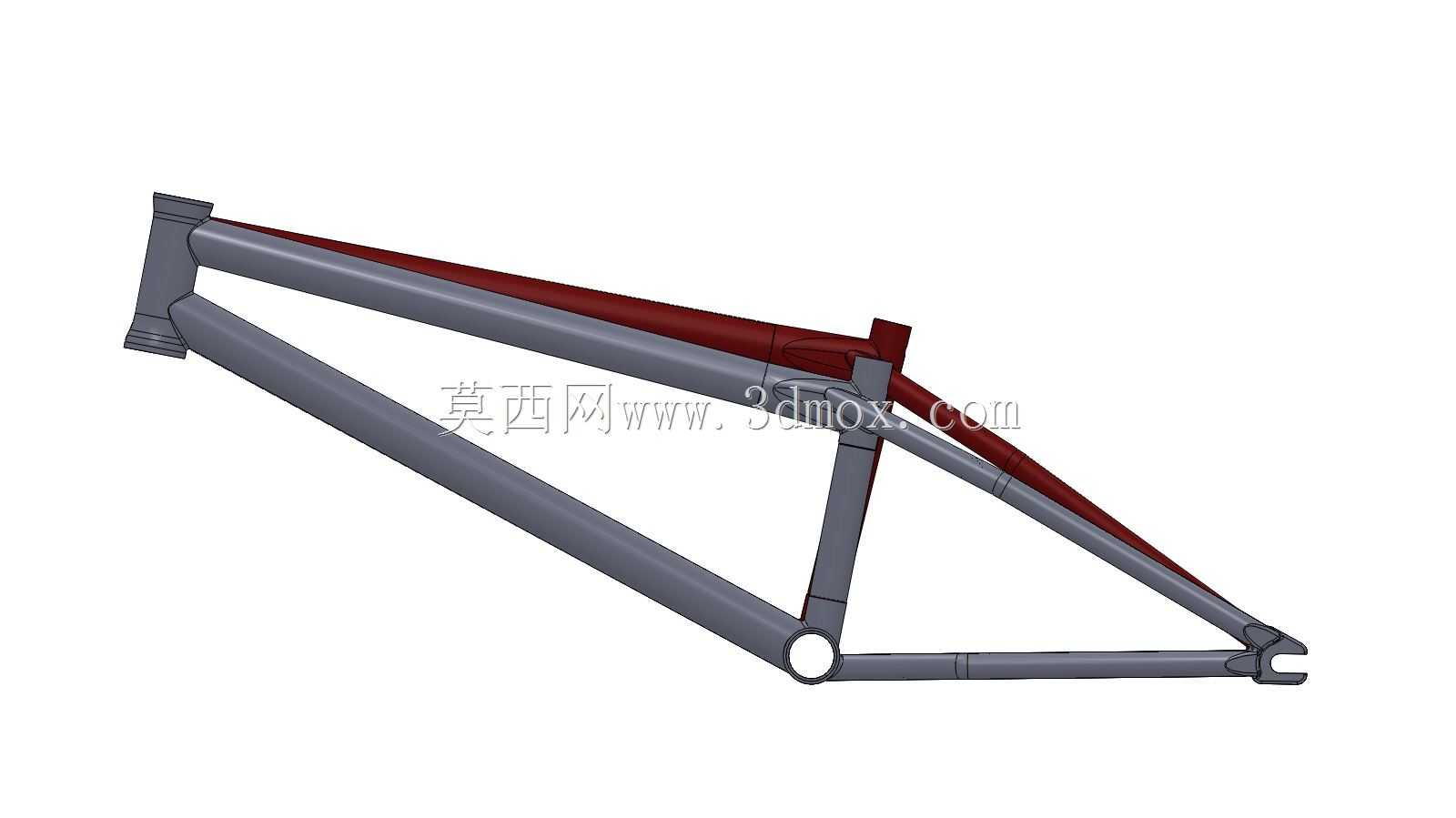

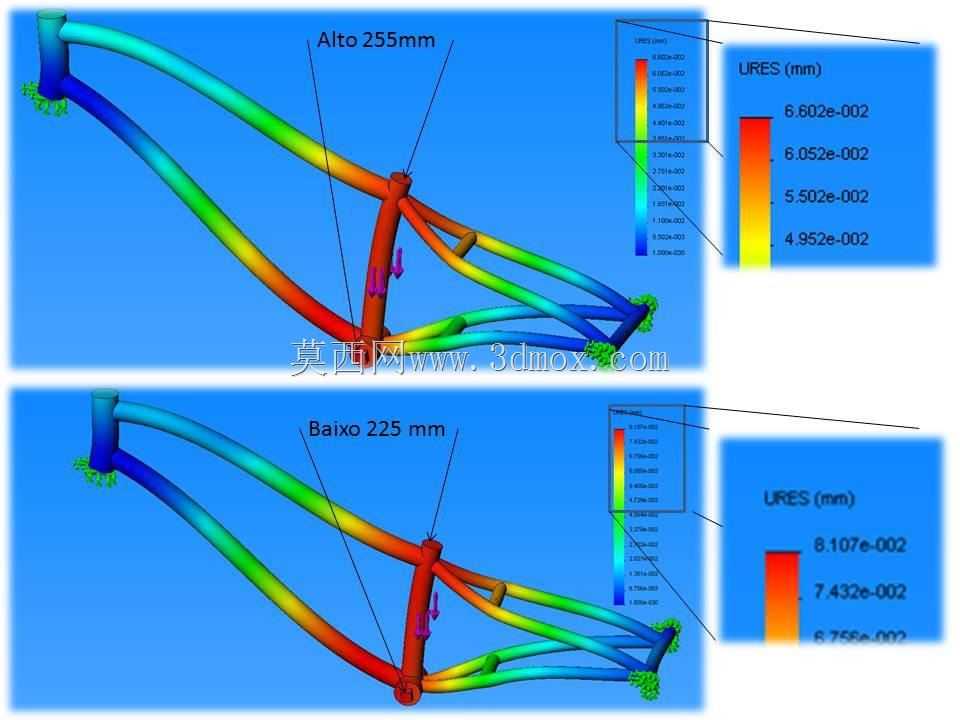

　　从安装边界来看，车架各安装位的同轴度公差控制在0.1mm以内，五通螺纹采用标准BC1.37-24规格，适配市面上绝大多数的中轴组件，座管口径采用通用规格，可兼容常规铝合金、碳纤维座管，坐管夹位置预留开口，通过快拆或者螺丝锁紧即可固定座管高度。后上叉与后下叉的焊接位置做了应力释放设计，在管材连接处做了圆弧过渡，避免应力集中导致的焊接处开裂，在长期交变载荷作用下能够保证结构强度，经过载荷模拟验证，可承受超过150kg的静态载荷以及常规越野场景下的冲击载荷。

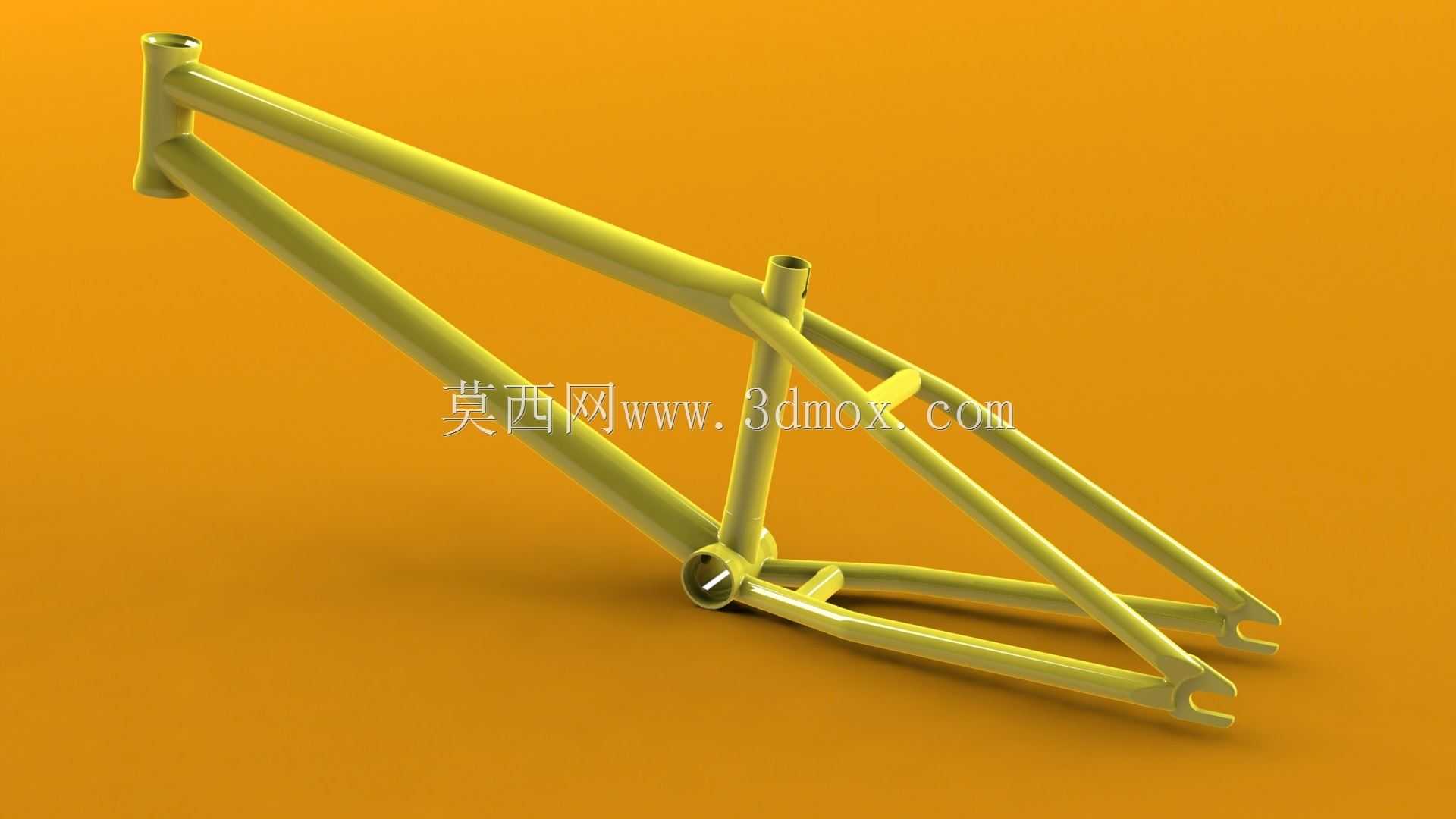

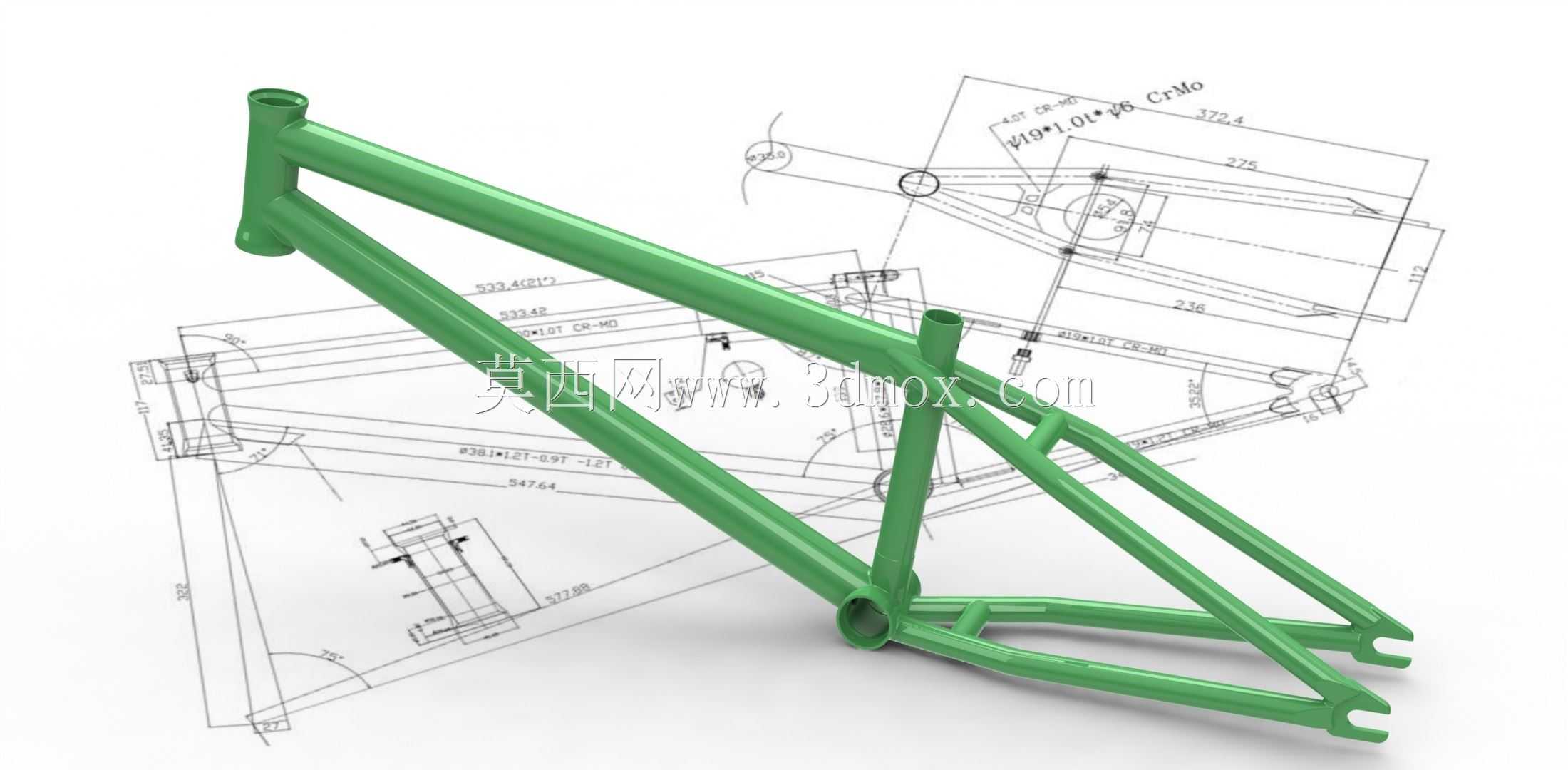

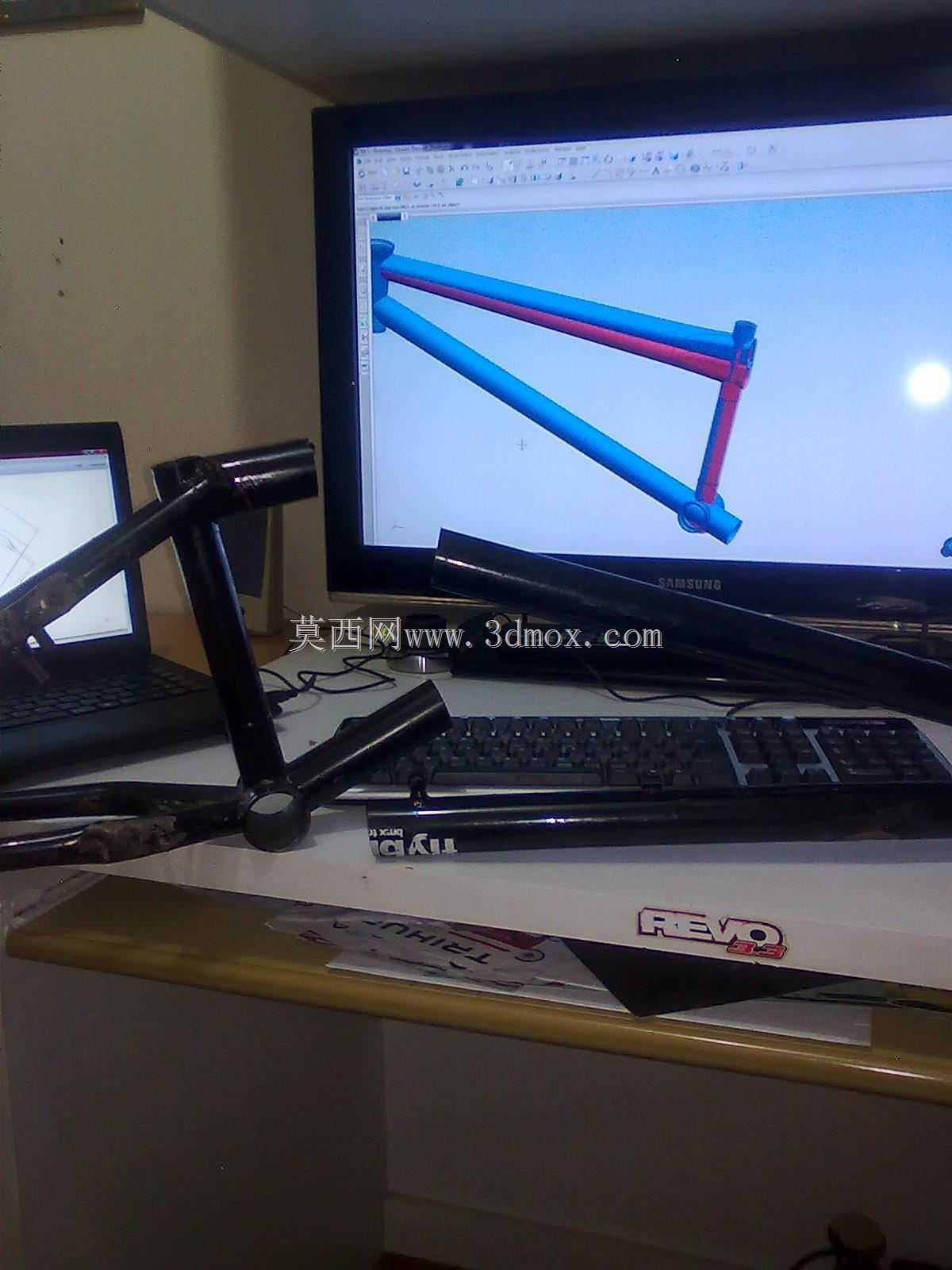

　　设计过程中同步完成了工程图纸的绘制，所有管材的切割角度、焊接位置、安装孔位都有明确的尺寸标注，可直接用于管材切割、工装定位以及焊接工序的生产指导，不需要额外进行尺寸转换。两款不同中心高的车架采用相同的管材规格与焊接工装，仅需调整立管与下管的切割长度即可完成不同版本的生产，能够有效降低生产过程中的工装成本，提升批量生产的效率。车架表面可做喷塑、烤漆或者阳极氧化处理，管材焊接处打磨平整后无明显焊道凸起，外观整洁度满足量产成品车的外观要求。

　　在实际装配验证中，这款车架可兼容市面上绝大多数的标准自行车配件，包括前叉、轮组、传动系统、刹车系统、坐垫等组件，不存在安装干涉问题，头管与前叉上管的配合间隙控制在合理范围内，碗组装配后转动无卡顿，五通位置的中轴装配后无旷量，踩踏发力时能够直接将力量传导至轮组，没有明显的形变泄力问题。后叉的开档尺寸精度保证了花鼓安装后轮组处于车架中心位置，不会出现轮组偏摆、蹭刹车皮的问题，叉脚的卡槽深度足够，轮组安装后锁紧螺母能够完全贴合叉脚端面，在颠簸路面骑行时不会出现轮组脱落的风险。
