汽车空调管路控制检测工装结构

　　这套工装结构主要面向汽车空调系统管路总成的生产制程检测环节，在汽车热管理系统零部件的量产线边，空调管路的弯折角度、接头端面位置度、管身整体形位公差直接决定后续总装环节的装配顺畅度，以及装车后的密封可靠性，一旦管路尺寸超差，总装时会出现接头对位偏移、强行装配后密封面受力不均泄漏的问题，甚至会和周边发动机舱内的线束、结构件产生运动干涉，这类检测工装就是为了在零部件下线后快速完成形位尺寸的合格性判定，替代传统的三坐标抽检模式，满足产线全检的节拍要求。

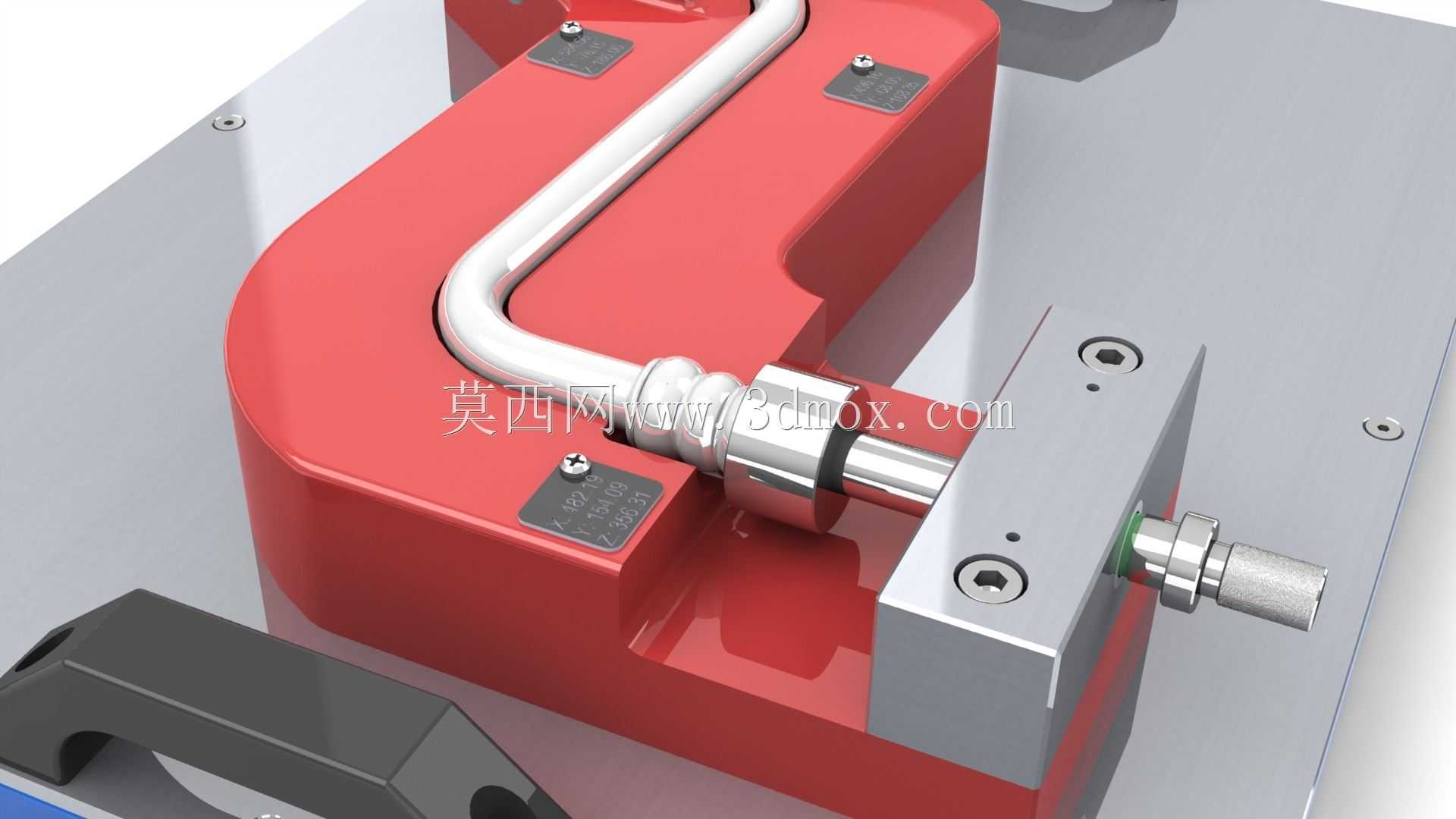

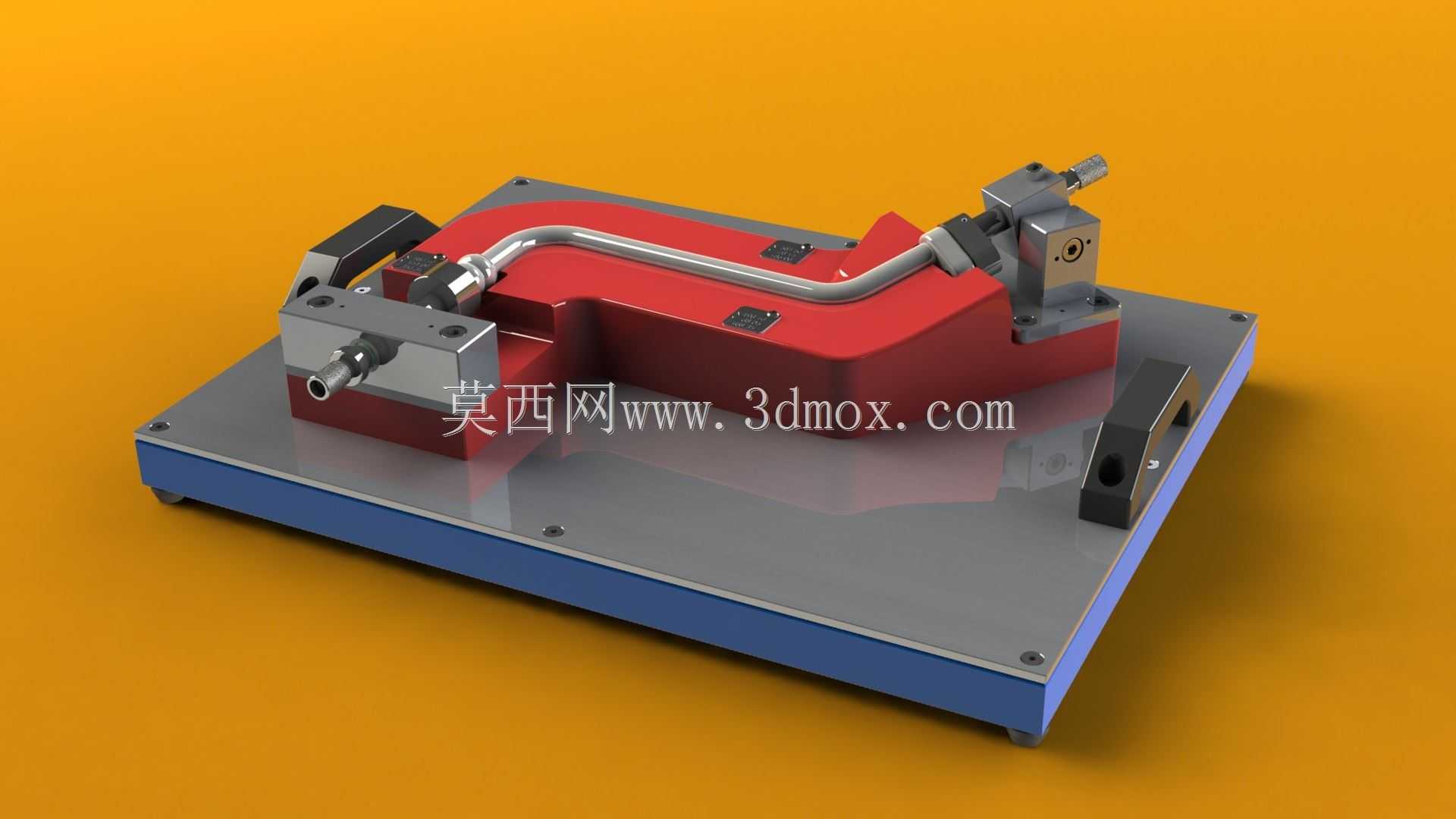

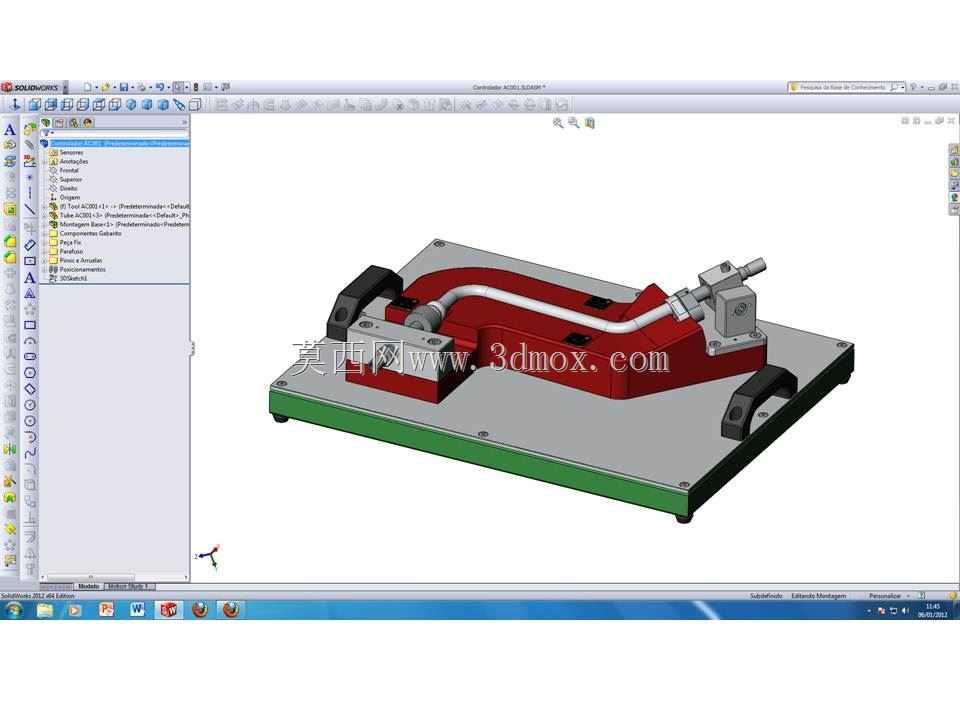

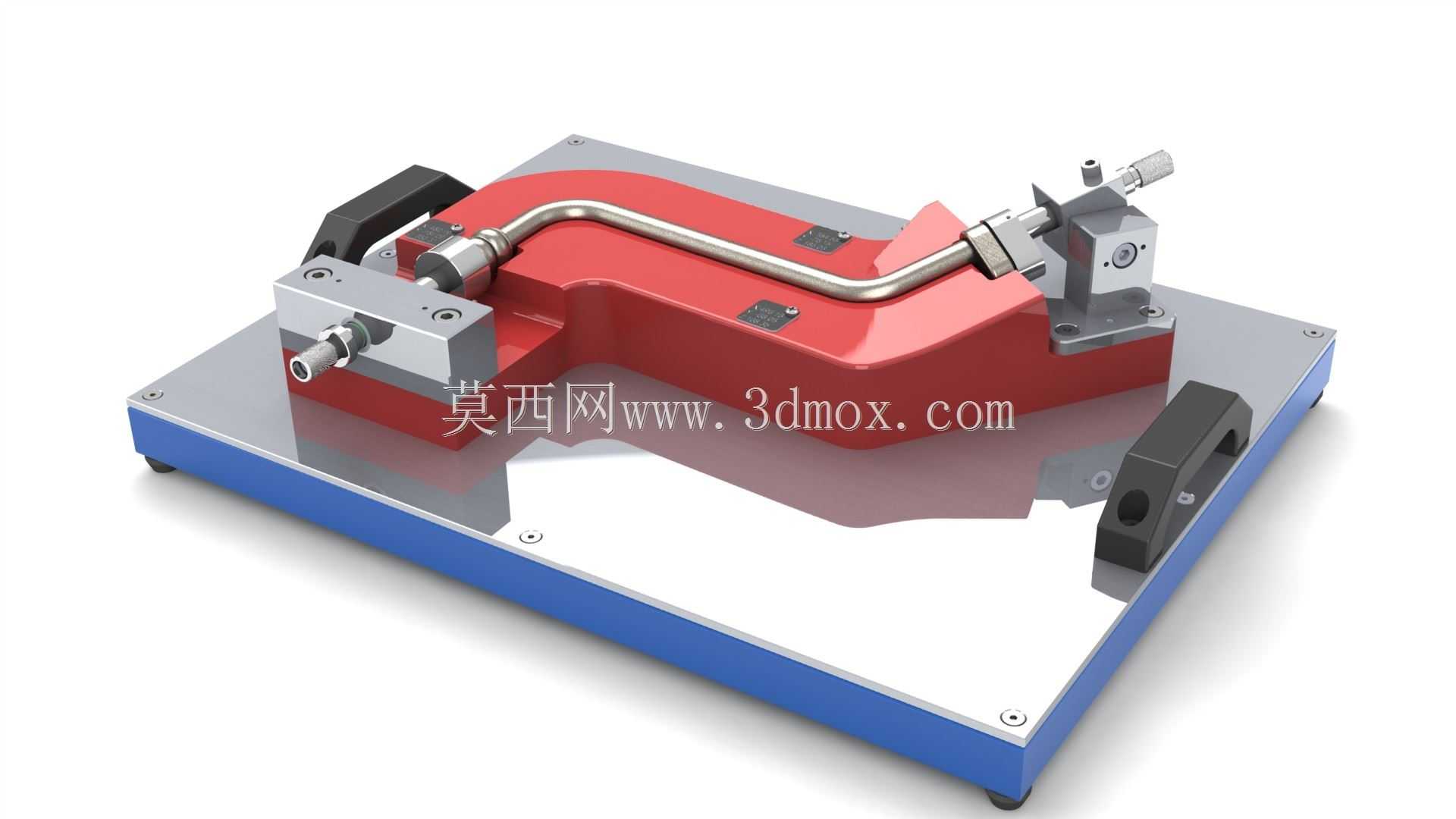

　　从结构布局来看，整套工装以带减震脚垫的钢制底板作为安装基准，底板边缘做了倒角处理，底部的四个橡胶脚垫可以抵消车间地面不平整带来的放置晃动，避免检测过程中基准偏移。底板上方的红色定位型面是根据待测管路的3D数模做的仿形支撑，完全贴合管路弯折后的下表面轮廓，管身放置上去之后不会出现径向转动或者轴向窜动，型面上预留的几个黑色压块是快速夹钳的压头位置，压头端面贴了聚氨酯缓冲垫，夹紧时不会刮伤铝制管路的表面氧化层，也不会因为夹紧力过大造成管身微变形影响检测结果。

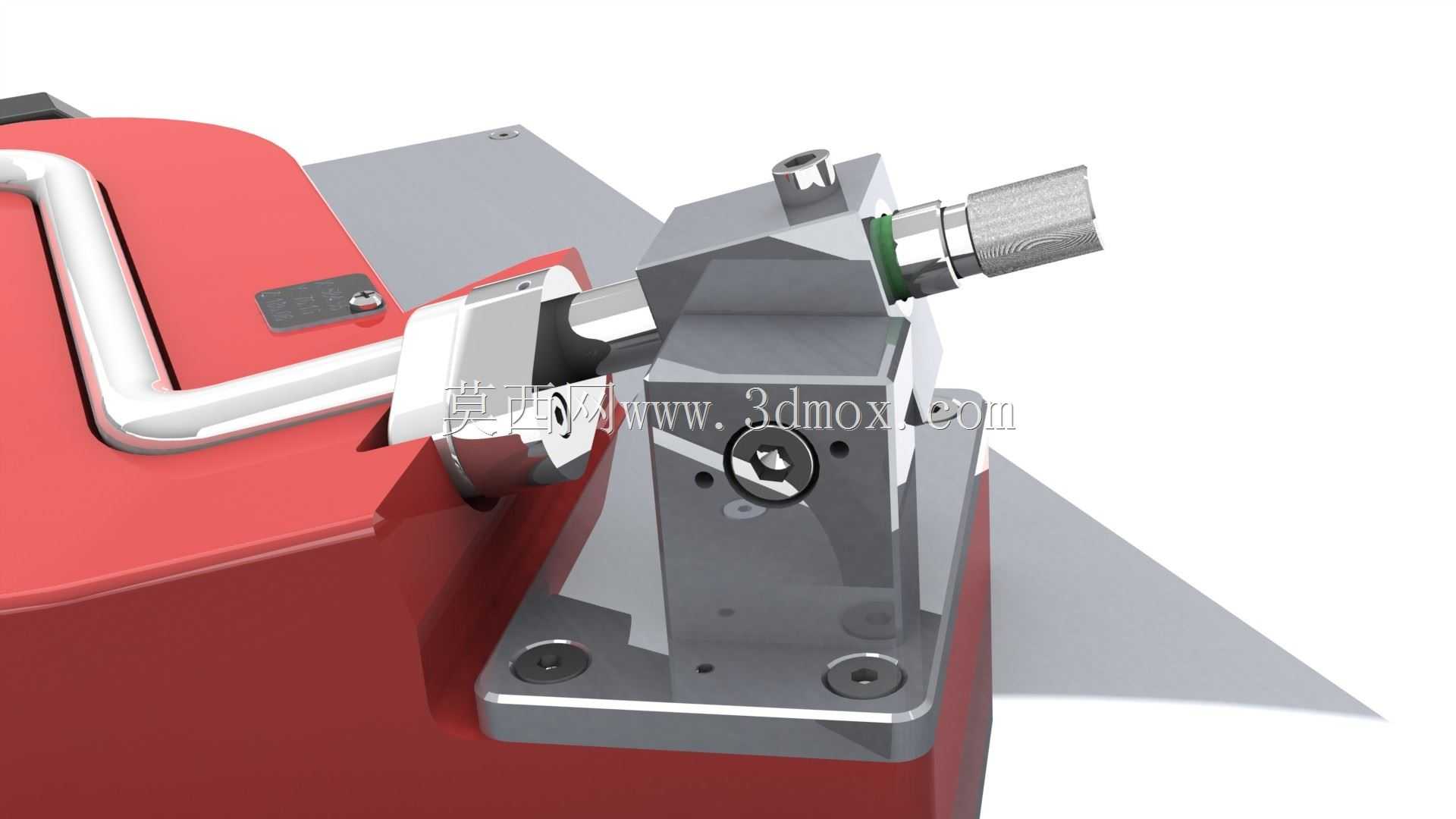

　　工装两端的定位块对应管路两端的接头结构，其中一端的定位块集成了接头插拔模拟结构，可以模拟实车装配时接头的插入深度与锁紧卡簧的配合间隙，检测人员只需要将管路放置到仿形支撑上，扳动两侧的快速夹钳完成压紧，就可以直接观察两端接头是否能顺畅对位到定位块的模拟接口内，同时可以通过定位块上预留的检测销孔，插入通止规快速判定接头端面的位置度是否在公差带范围内，整个检测过程不需要复杂的仪器操作，一线作业人员经过简单培训就可以完成操作，单工件检测时长可以控制在10秒以内，适配量产线的流动节拍。

　　设计这套工装的时候，首先要确认的是基准统一原则，工装的定位基准完全和整车装配时空调管路的安装基准保持一致，避免基准转换带来的检测误差，仿形支撑的型面加工采用数控铣一次成型，加工后做表面氧化处理提升耐磨性，长期使用不会因为磨损出现定位偏差。安装边界上，整套工装的底板尺寸适配生产线边的标准工作台台面，不需要额外定制安装支架，直接放置就可以使用，整体重量控制在单人可搬运的范围内，方便产线换型时快速切换不同型号管路的检测工装。夹钳的选型采用行业通用的标准卧式快速夹钳，夹紧力经过调校，刚好可以固定管路又不会造成工件变形，夹钳的安装位置预留了调节余量，后续如果管路出现小的设计迭代，可以通过调整垫片微调夹钳位置，不需要重新加工整个底板，降低工装迭代成本。

　　在实际车间应用场景里，这类工装除了用于成品下线检测，还可以放在管路弯折工序的机台边，作业员完成管路弯折后第一时间放到工装上做首件检测，快速调整弯管机的弯折参数，避免批量出现尺寸超差的报废件。工装的所有结构件都做了发黑或者喷塑处理，耐车间内的切削液、油污腐蚀，长期使用不会出现锈蚀卡滞的问题，两端的模拟接头定位块采用可拆卸设计，磨损后可以单独更换，不需要整套工装报废，维护成本更低。不同于实验室用的高精度检测设备，这类工装更侧重产线的实用性与检测效率，所有操作都不需要外接电源或者气源，纯机械结构就可以完成全部检测动作，不会受车间气路压力波动、供电中断的影响，可靠性更强，适合长时间在生产现场连续使用。
