工业生产用蒙塔杰姆台面安装工装台

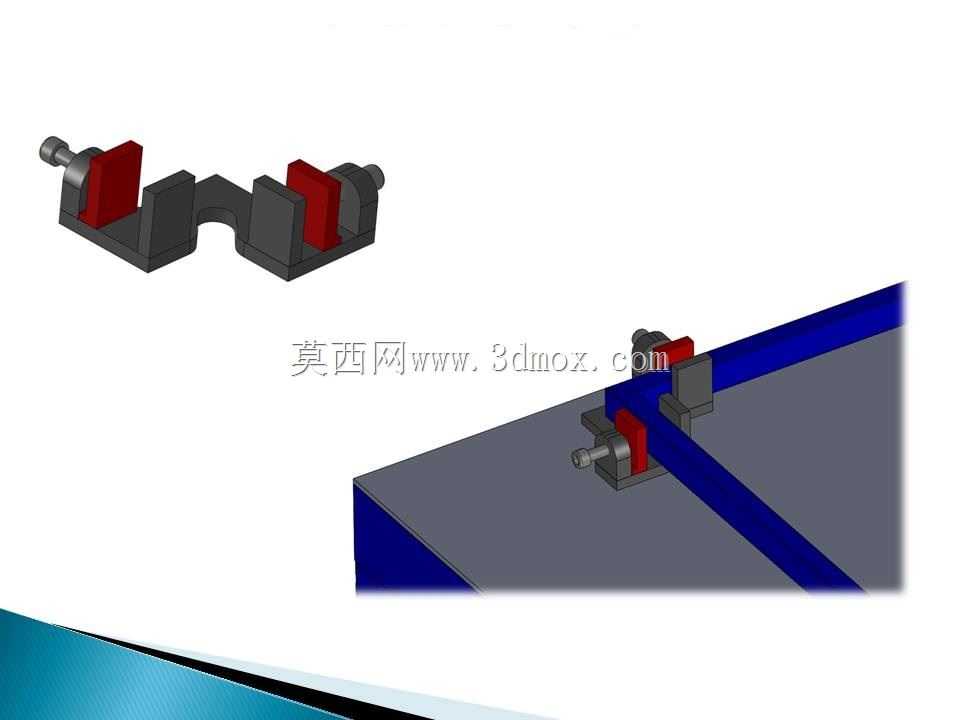

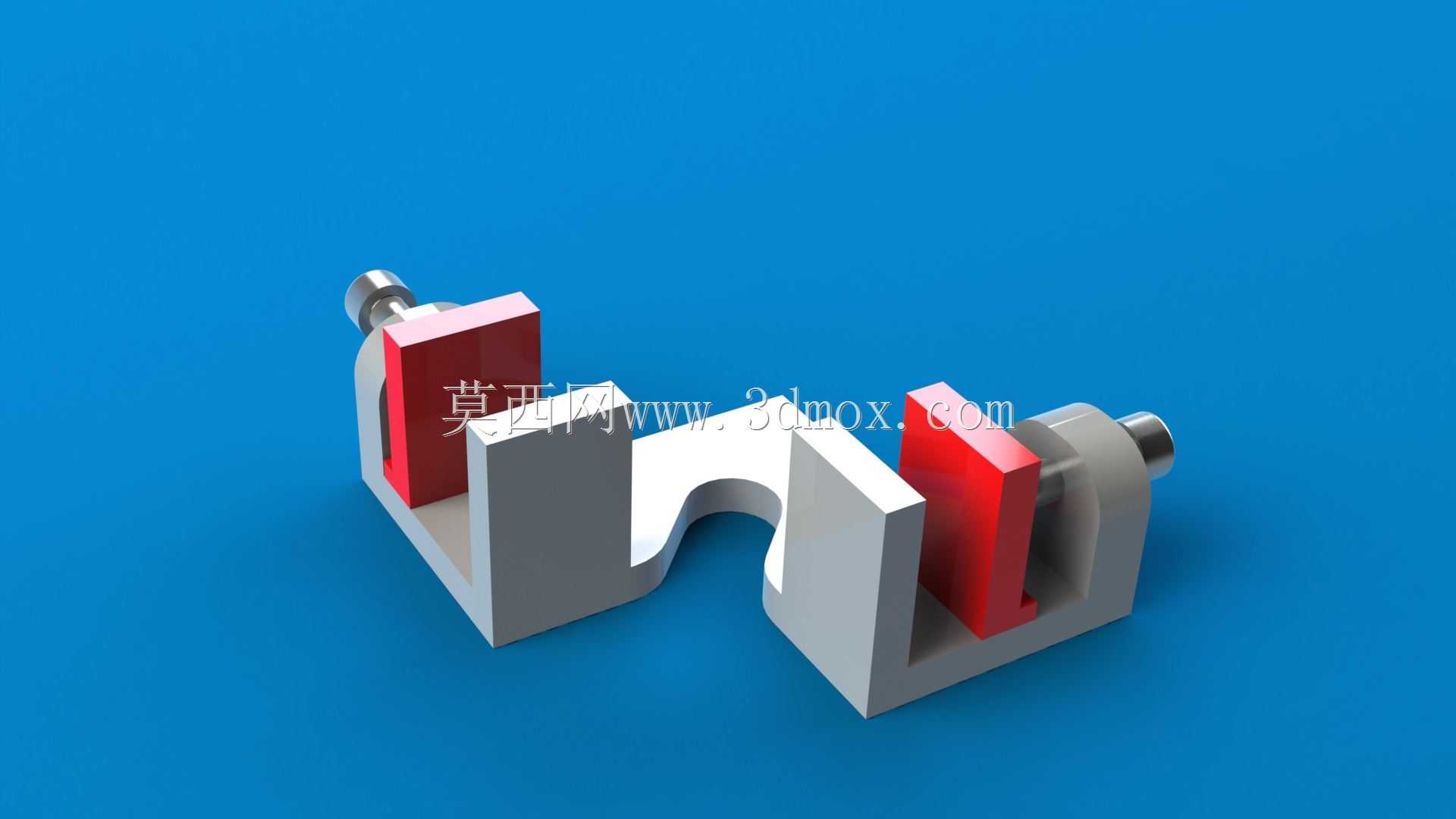

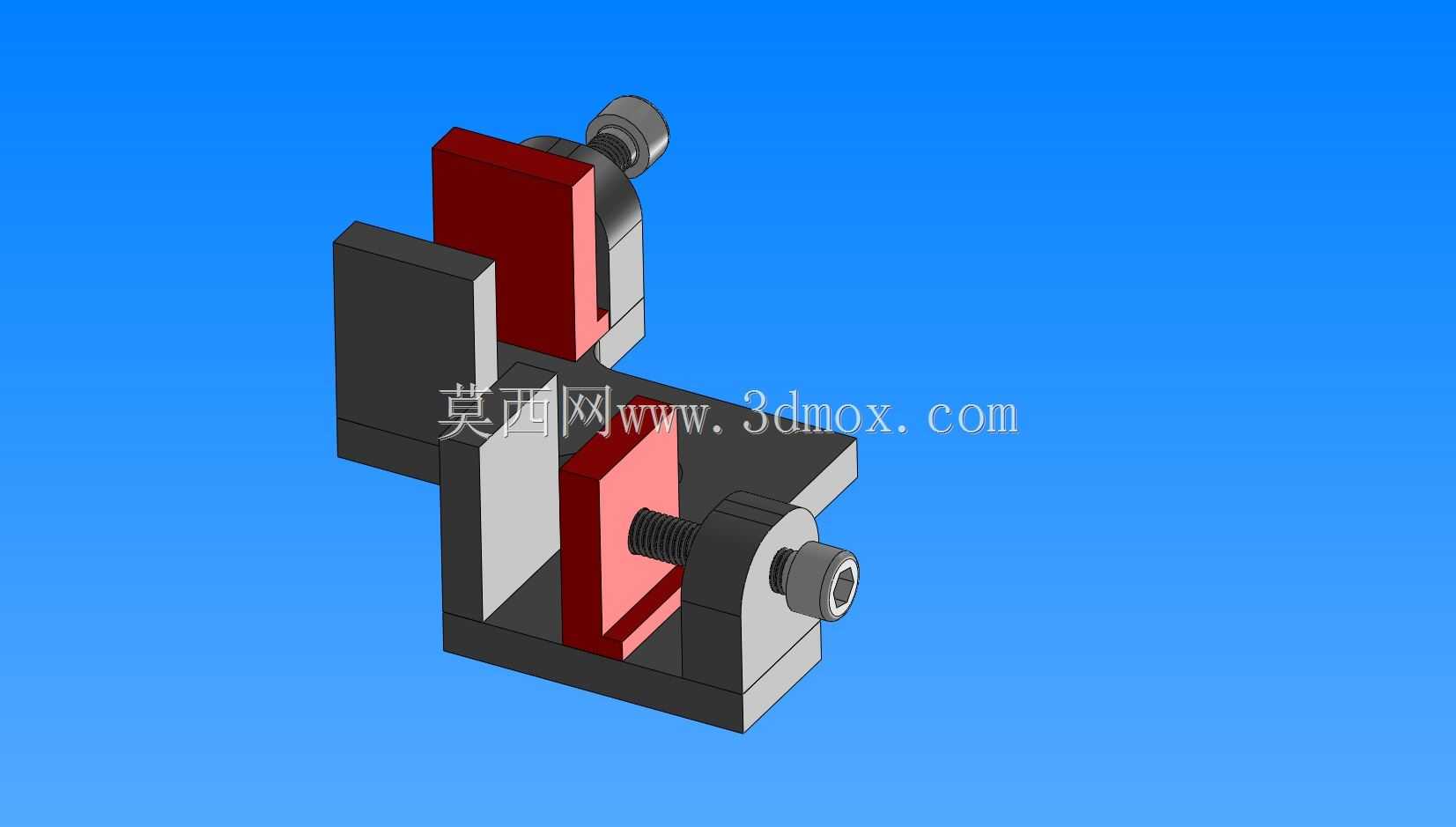

　　现场部署时可以根据地面平整度调整每个支脚的高度，保证台面上的工件放置平面水平度控制在合理范围内，不会因为地面倾斜导致装夹时工件出现滑移。台面上的装夹组件分布在框架的四个侧边位置，每个装夹单元都采用了可滑动的锁紧结构，能够根据不同尺寸的台面组件调整装夹位置，适配一定范围内的长宽规格工件，不需要针对单一尺寸的台面定制专用工装，减少了工装的重复投入成本。装夹头采用了带橡胶缓冲垫的压块结构，锁紧时不会刮伤台面的表面涂层或者装饰面，压块的压紧行程做了限位设计，避免过度压紧导致台面边缘出现压痕或者崩边的问题。从安装边界来看，这款安装台的整体占地尺寸适配常规的车间通道宽度，部署时不需要对现有车间布局做大幅调整，台架的高度设置符合人体工程学要求，这款台面安装台主要面向蒙塔杰姆类台面组件的预装配、定位校准与成品检测工序，在板式家具生产、实验室台面加工、工业操作台组装这类场景里，能解决大尺寸平板类工件装夹定位难、人工对齐误差大的问题。日常生产中，大尺寸台面组件搬运到工位后，往往需要多人配合对齐边框、固定连接件，不仅耗时久，还容易出现边框偏移、对角线误差超差的问题，这款安装台的结构设计就是围绕这些现场痛点展开的。台架主体采用方管焊接成型，整体框架做了满焊处理后做表面喷塑，底部设置了两层横向支撑梁，上层支撑梁用于承托台面工件的放置平面，下层支撑梁用于提升整体框架的抗扭刚度，避免长期承重后出现台架变形的问题。台架的四个支脚底部预留了调平螺栓的安装孔位，

　　操作人员站立作业时不需要过度弯腰或者抬臂，长时间作业的疲劳度更低。设计过程中，首先考虑的是台架的承重能力，因为蒙塔杰姆类台面多为人造石、实芯理化板这类密度较高的材质，单块台面的重量往往不低，所以框架的方管选型做了壁厚冗余，即使放置满尺寸的最大规格台面，框架的挠度也能控制在允许范围内，不会出现台面中部下沉的问题。其次是装夹的通用性，因为实际生产中同系列的台面往往有多个尺寸规格，如果每个尺寸都做一套工装，不仅占用车间存放空间，还会增加换型时的工装搬运成本，所以滑动式的装夹结构可以在几分钟内完成位置调整，适配不同长宽的工件，换型效率更高。另外，台架的上层承托平面没有做整板铺设，而是采用了多点支撑的结构，这样台面放置后，

　　底部有足够的通风空间，在进行涂胶、连接件固化这类工序时，胶水的挥发物可以快速散出，不会在台面底部积留异味，也能避免胶水粘在承托板上难以清理。在实际使用场景中，操作人员可以先将待装配的台面基板吊装到台架上，通过侧边的定位块快速对齐基准边，然后调整四个侧边的滑动装夹头，将边框型材卡到对应的安装位置后锁紧压块，之后就可以进行螺丝固定、涂胶密封、配件安装这类工序，整个装夹过程只需要一个人就能完成，不需要多人配合扶稳工件。装配完成后，不需要拆卸工件，可以直接在台架上进行对角线尺寸检测、平面度检测、连接件牢固度检测，检测合格后再松开标夹将成品吊走，整个工序流程不需要多次搬运工件，减少了搬运过程中工件磕碰损坏的概率。

　　台架的四个角位置做了圆弧过渡处理，避免车间内人员走动时被尖角磕碰，所有的焊接位置都做了打磨处理，没有毛刺或者焊渣残留，喷塑层的厚度均匀，长期在车间环境下使用也不容易出现锈蚀掉漆的问题。装夹组件的滑动导轨采用了内嵌式的结构，安装在框架方管的内侧，不会堆积车间内的木屑、灰尘这类杂物，日常清理只需要用压缩空气吹一下就能保持滑动顺畅，不需要频繁加注润滑油维护。对于需要进行台面组件批量装配的生产车间来说，这款安装台可以作为标准化的工位工装，统一不同操作人员的作业基准，减少因为人工定位差异导致的产品质量波动，同时提升单工位的作业效率，降低单位产品的装配工时。如果后续需要适配更大尺寸的台面，只需要在现有框架的基础上加装延长段的方管和对应的装夹单元即可，不需要重新制作整个台架，具备一定的扩展能力。
