自行车把端防撞保护堵头结构设计

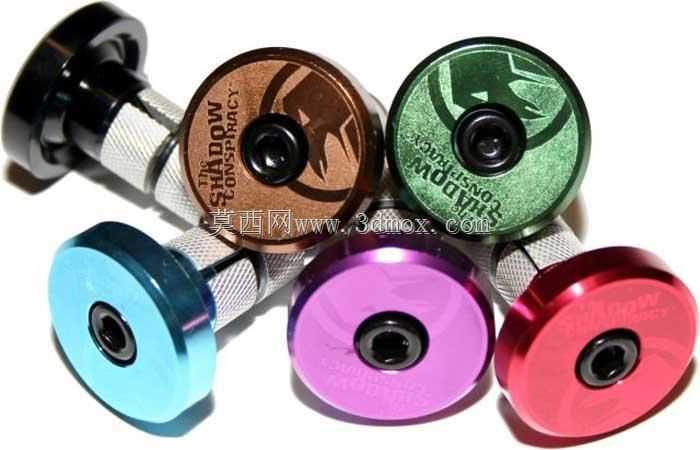

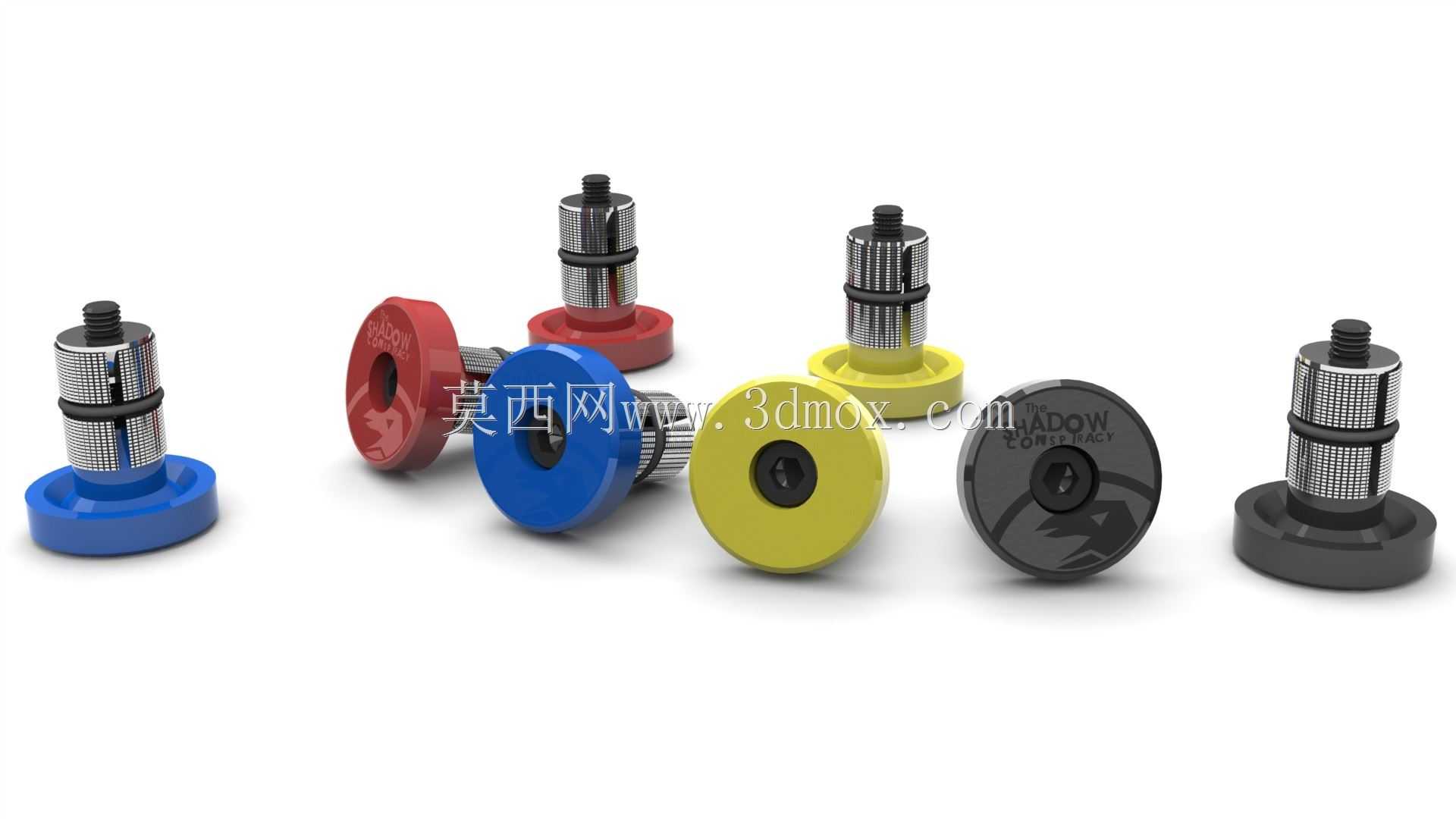

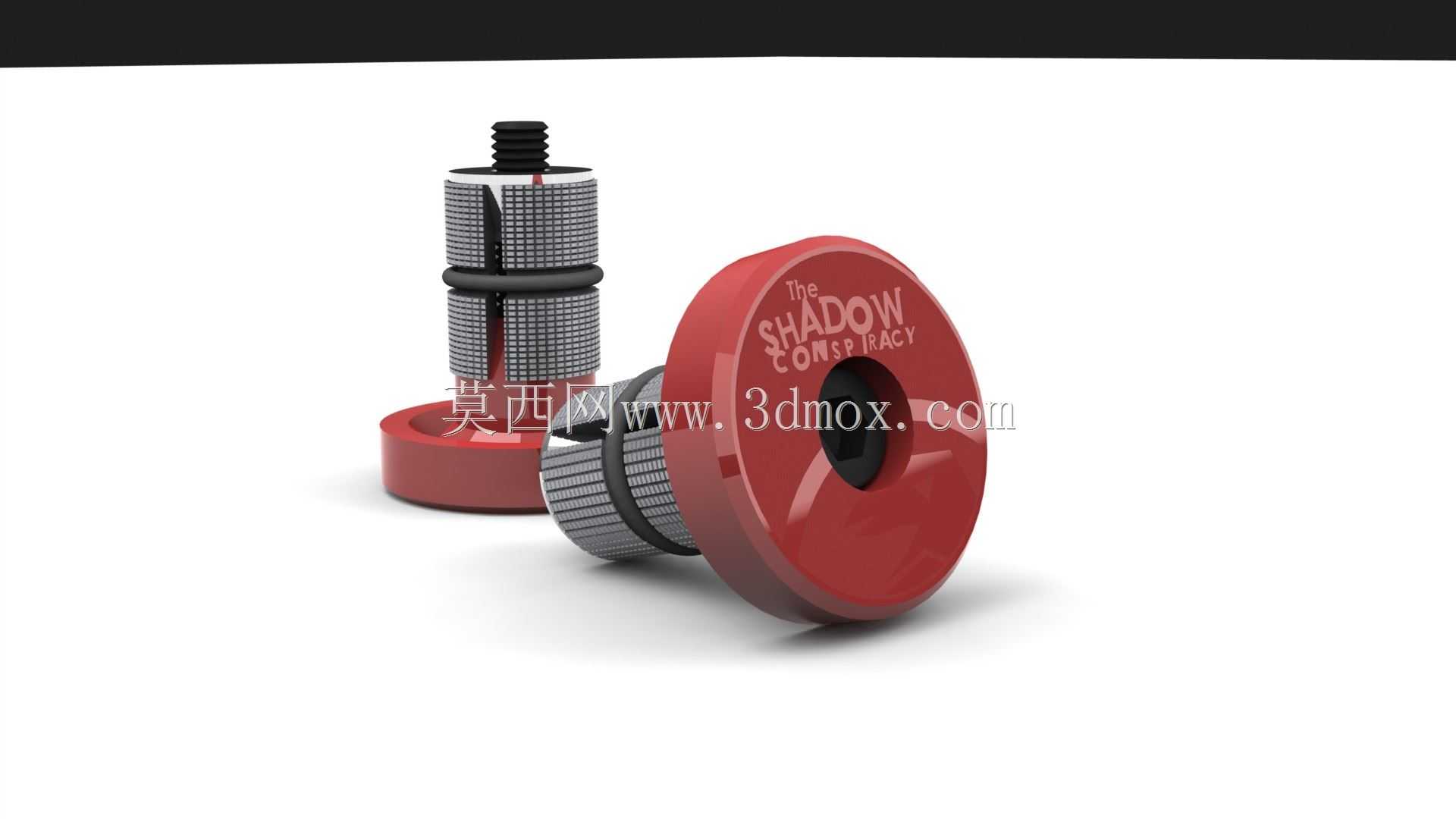

　　日常通勤、休闲骑行场景中，自行车车把属于外露突出部件，停放时靠墙、靠杆或是意外倾倒时，金属把端极易刮蹭墙面、剐蹭周边车辆，甚至在骑行摔车时直接冲击骑行者肢体造成挫伤，这类把端防护件正是针对这一实际使用痛点开发的结构件。从结构设计逻辑来看，这款把端防护件采用分体嵌套式结构，主体分为膨胀锁紧芯体与外侧防护端盖两部分，锁紧芯体采用带纵向开槽的弹性柱体结构，表面设置多道环形防滑齿纹，芯体中心预留螺纹锁紧孔，安装时将芯体塞入车把横管的内孔中，通过端盖中心的锁紧螺钉旋入芯体，迫使开槽的弹性芯体向外膨胀，紧紧撑住车把内壁实现固定，这种膨胀锁紧结构无需在车把上额外打孔、焊接固定位，适配市面上绝大多数内径在标准范围内的直把、燕把金属管材，

　　不会破坏车把原有结构强度，安装后也不会出现松动、转动、脱落的问题。外侧防护端盖采用大直径圆盘式造型，端盖边缘做了大圆角过渡处理，整体突出车把端面一定距离，当车把发生碰撞时，首先接触受力的是端盖的平面或圆角面，而非尖锐的金属把端切口，端盖采用具备一定缓冲性能的硬质耐磨材质，既可以在低速碰撞、剐蹭时吸收部分冲击能量，避免把端直接刮伤接触物体，也能在摔车时避免金属把端直接切割、顶撞骑行者身体，降低意外伤害风险。从安装边界尺寸来看，锁紧芯体的外径适配常规自行车车把的标准内孔尺寸，芯体的有效插入长度经过匹配设计，不会因为插入过深干涉车把内部的变速、刹车线管走线，也不会因为插入过浅导致锁紧力不足；外侧端盖的直径大于车把外径，

　　完全覆盖车把的金属切口，端盖的突出长度控制在合理范围内，既保证足够的缓冲防护距离，也不会因为突出过多导致骑行时手部剐蹭、或是停放时额外占用过多空间。端盖表面做了防滑纹理与标识区域，既可以提升外观辨识度，也能在需要拆卸时提供足够的摩擦力，方便徒手或者借助简单工具拧动锁紧螺钉完成拆装。在实际使用场景中，这类把端防护件不仅适用于日常通勤的城市自行车，也同样适配山地车、公路车、折叠车等不同车型，尤其是在车流量较大的城市通勤场景，路边停放时难免出现邻车剐蹭、意外倾倒的情况，带缓冲结构的把端防护件可以有效避免车把端面的涂层刮花、金属变形，也能防止剐蹭到周边停放的其他车辆造成不必要的损失；在户外骑行遇到摔车情况时，

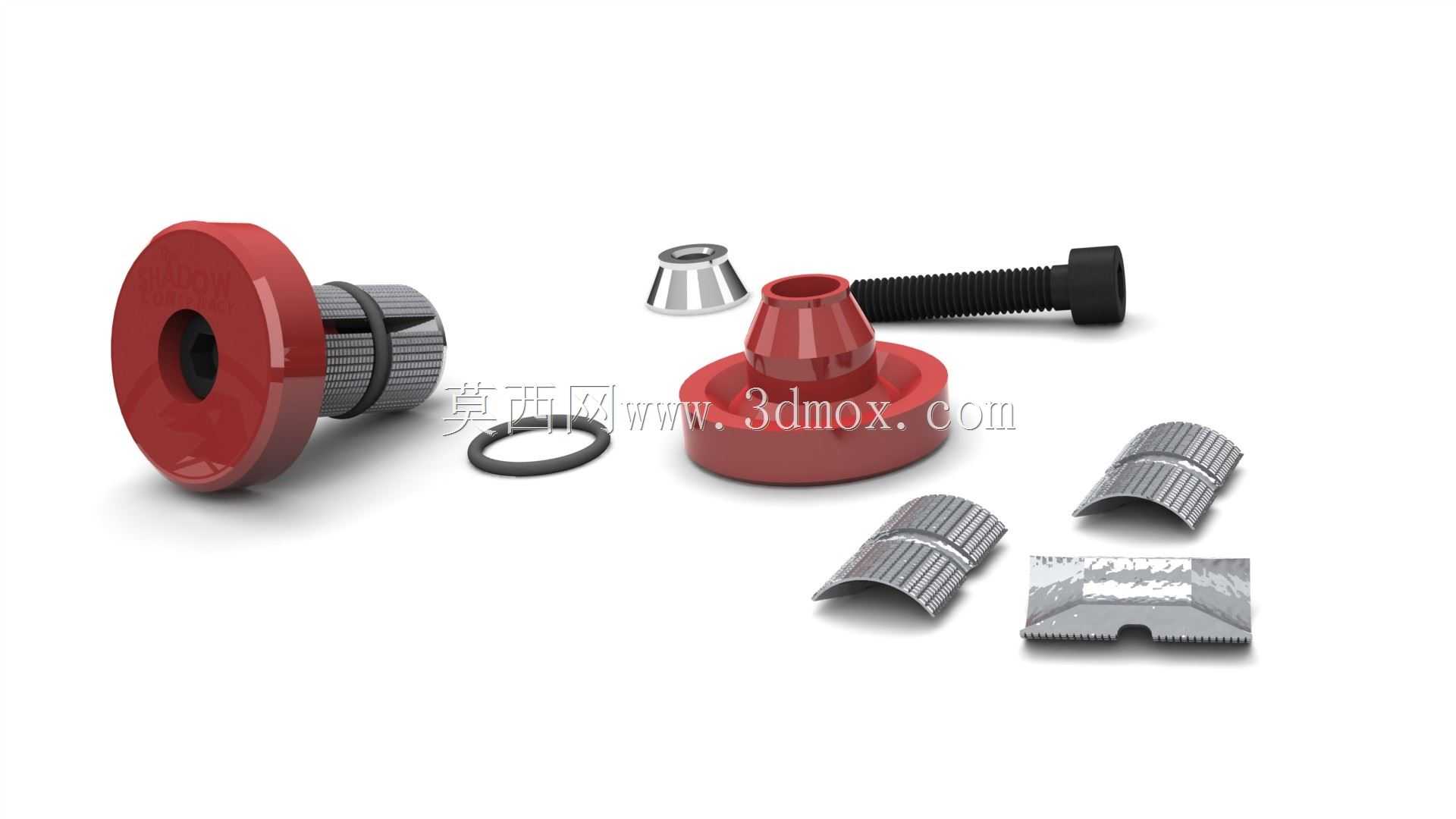

　　大圆角的端盖会先于车把接触地面或者障碍物，分散冲击应力，既保护车把本身不被撞变形，也能避免尖锐的把端对骑行者造成穿刺、磕碰伤害。从结构可靠性角度出发，这款防护件的锁紧结构经过受力验证，在常规骑行颠簸、轻微碰撞的工况下，膨胀芯体的锁紧力足够保持端盖的固定位置，不会因为长期振动出现松脱，同时芯体的弹性结构可以适配一定范围内的车把内径公差，对于不同壁厚、不同内径的金属车把都有较好的适配性，不需要额外定制适配衬套。端盖与锁紧芯体之间采用嵌入式连接，锁紧螺钉隐藏在端盖中心的沉孔内，既避免螺钉外露生锈影响外观，也能防止螺钉突出刮擦物体，整体结构没有多余的外露凸起，线条流畅，安装后与车把整体的协调性较好，不会显得突兀。在建模过程中，需要重点关注膨胀芯体的开槽深度与壁厚参数，开槽过深会导致芯体锁紧时容易断裂，开槽过浅则膨胀量不足无法提供足够的锁紧力；同时端盖的圆角半径需要经过反复验证，既要保证碰撞时的应力分散效果，也要避免圆角过小导致剐蹭时仍然出现尖锐接触点；另外中心螺纹孔的同轴度需要严格控制，保证锁紧螺钉旋入时芯体受力均匀，膨胀时各个方向的撑紧力一致，避免出现单侧受力导致锁紧失效的问题。
