自动弯管机管材弯曲加工设备结构

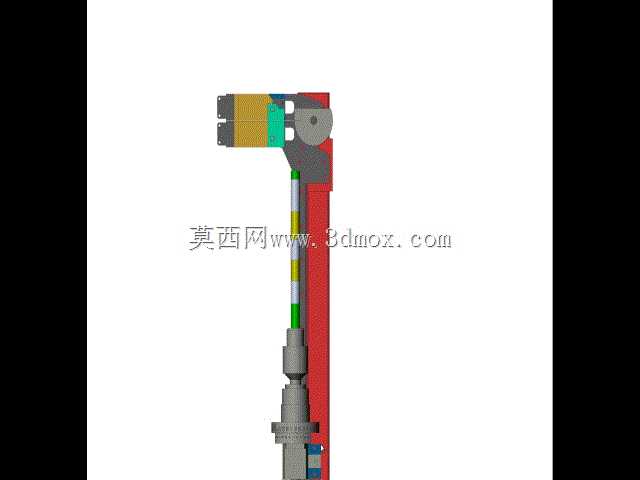

　　在五金管件加工、制冷管路生产、家具五金制造、汽车油路管件预制这类生产场景里，管材弯曲成型是非常常见的工序，传统手动弯管依赖工人操作经验，弯管角度一致性差、批量生产效率低，还容易出现管材瘪陷、弯折处应力集中的问题，这款自动弯管设备的结构设计，正是针对中小管径金属管材的批量弯曲需求做的适配。从实际使用场景来看，这类设备常布置在管件预制工段的上游，承接切管机下料后的直管材，完成指定角度的弯曲成型后，流转到后续的去毛刺、焊接、装配工位，适配的管材涵盖紫铜管、薄壁钢管、铝管等常见工业用管材，弯曲半径可以通过更换成型模头调整，既可以做单角度定长弯曲，也能配合送料结构完成连续多段弯折，满足复杂管路的一次成型需求。设备的功能布局上，

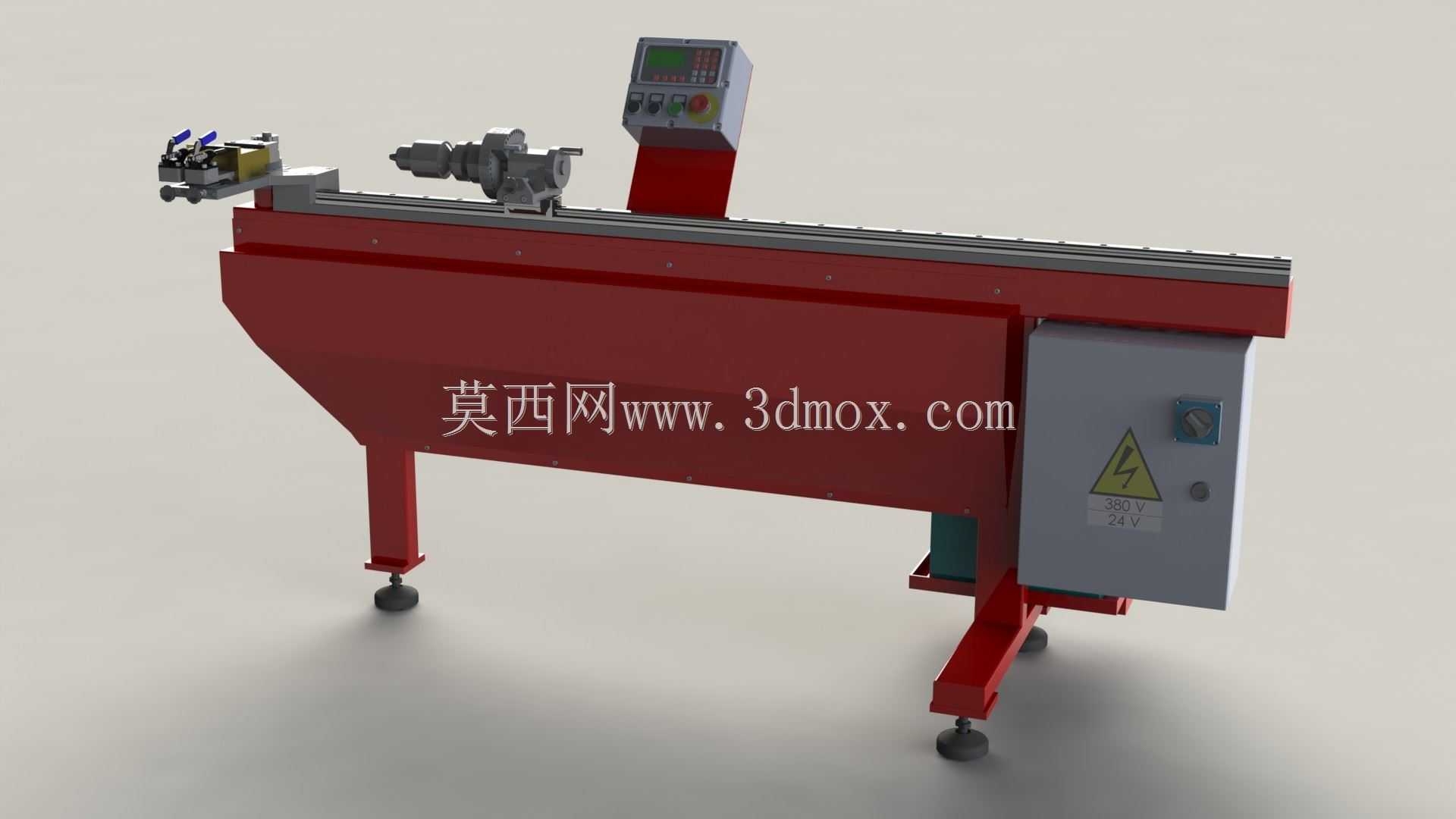

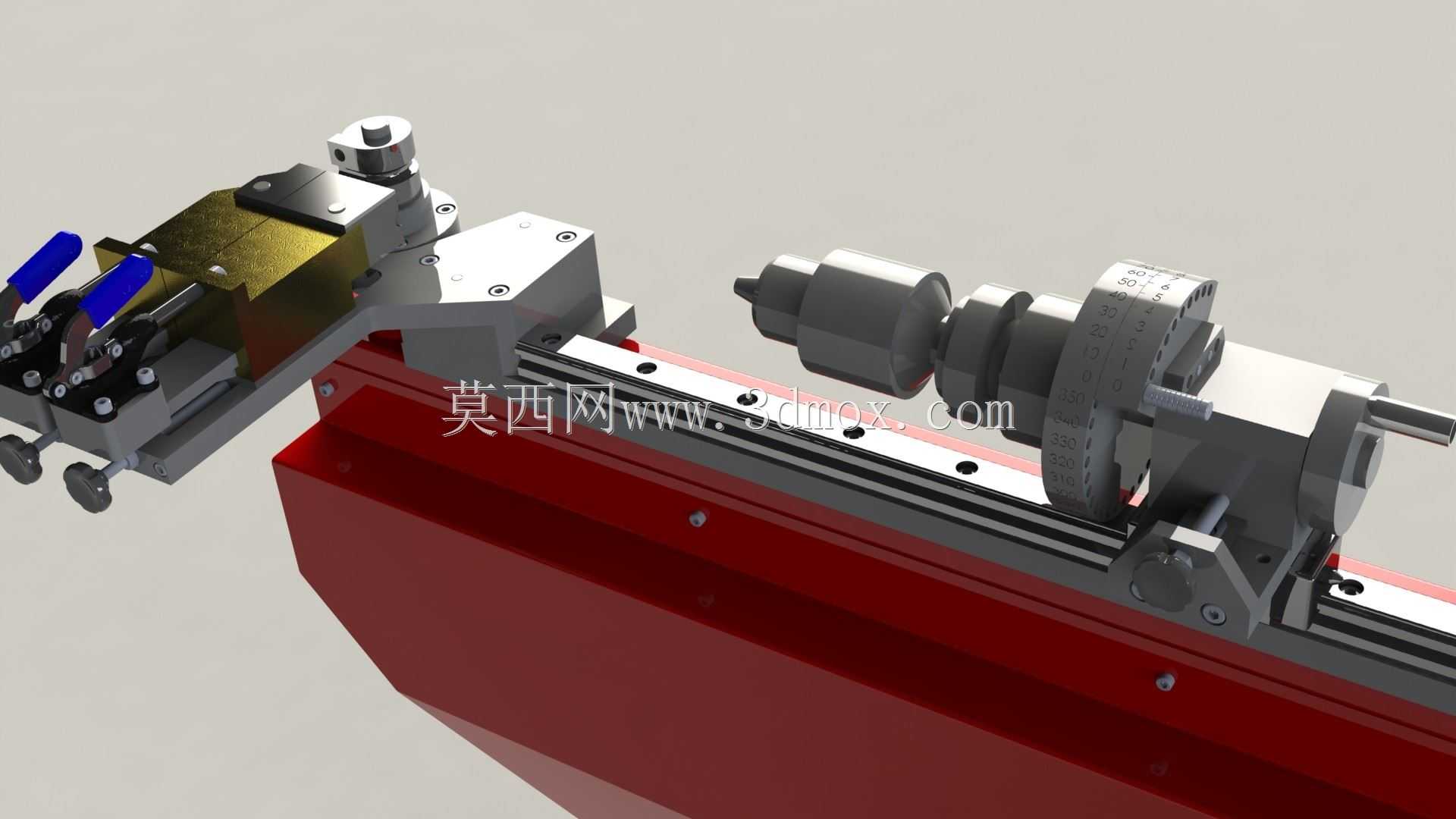

　　床身采用整体焊接的箱式结构，底部配置可调脚杯，安装时可以通过调整脚杯高度找正设备水平，避免床身倾斜导致的送料偏移、弯管角度误差，床身内部预留了液压站、电气控制元件的安装空间，侧面的电气柜做了独立分隔，防止加工过程中的切削液、金属碎屑进入电气腔造成元件故障，电气柜面板上设置了急停按钮、电源指示灯与警示标识，符合工业设备的安全防护要求。送料机构布置在床身的直线导轨上，采用直线轴承配合光轴做导向，这类标准件在市场上采购替换非常方便，降低了设备后期的维护成本，送料滑台的夹持端可以根据管材外径更换对应的夹块，保证夹持力足够的同时不会夹伤管材表面，滑台的驱动端预留了动力安装位，可以根据实际加工需求配置伺服电机或者液压缸驱动，

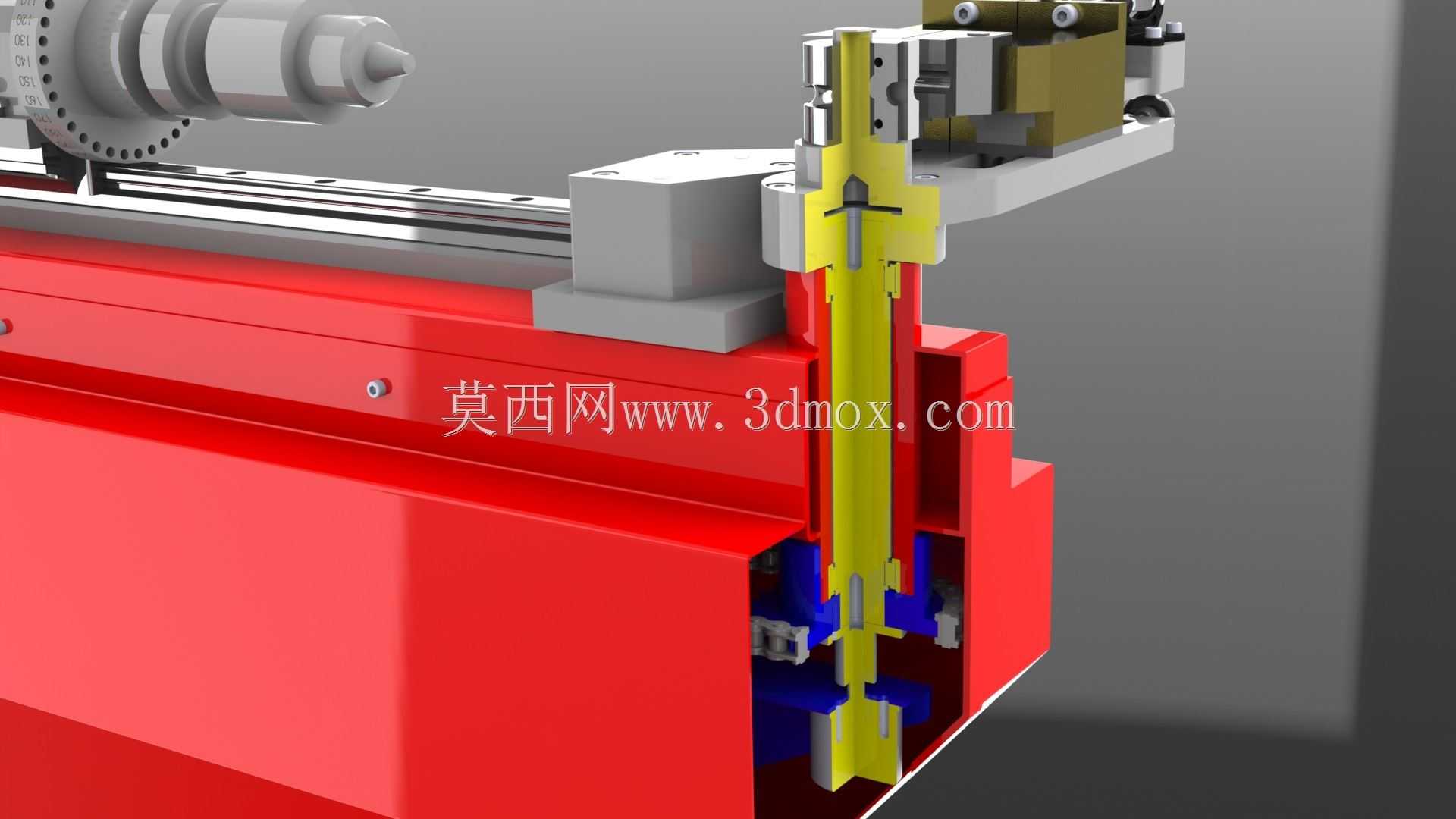

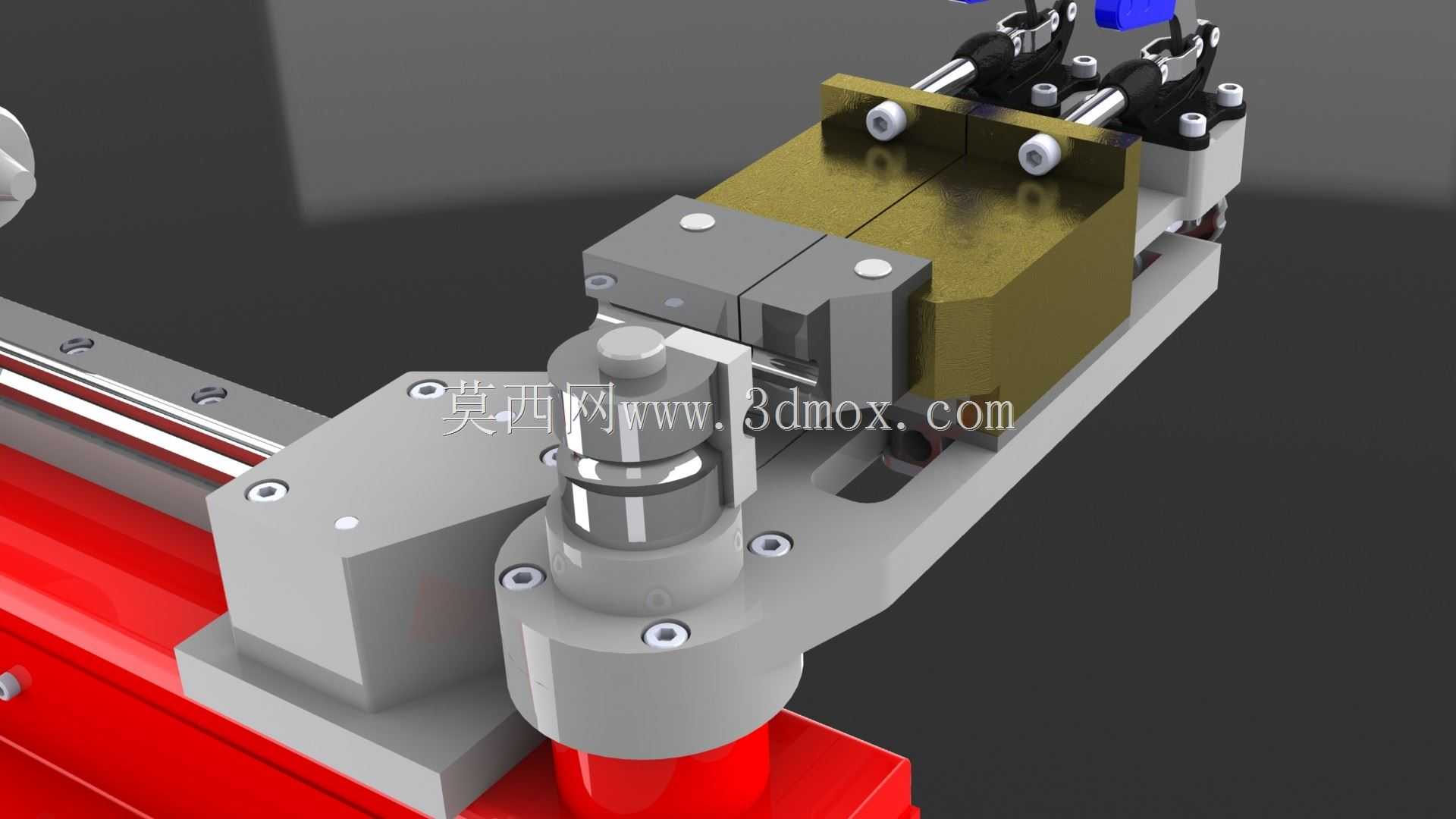

　　实现定长送料的精度控制。弯管执行端集成了弯曲模、夹紧块与防皱板结构，弯曲作业时夹紧块先将管材端部固定在弯曲模上，防皱板贴合管材弯曲段的外侧，随着弯曲模转动带动管材完成弯折，这个结构可以有效避免薄壁管材弯曲时出现的内侧起皱、外侧瘪陷问题，保证弯管成型后的圆度满足管路装配的密封要求。操作控制端布置在床身上方的悬臂支架上，操作面板可以根据操作人员的站位调整角度，面板上集成了参数设置显示屏、手动操作按钮与模式切换开关，调试阶段可以通过手动模式单步执行送料、夹紧、弯曲、复位动作，确认参数无误后切换到自动模式，就能完成批量管材的连续加工。从安装边界来看，设备整体为长条形布局，长度方向预留1.2米的操作维护空间，宽度方向预留0.

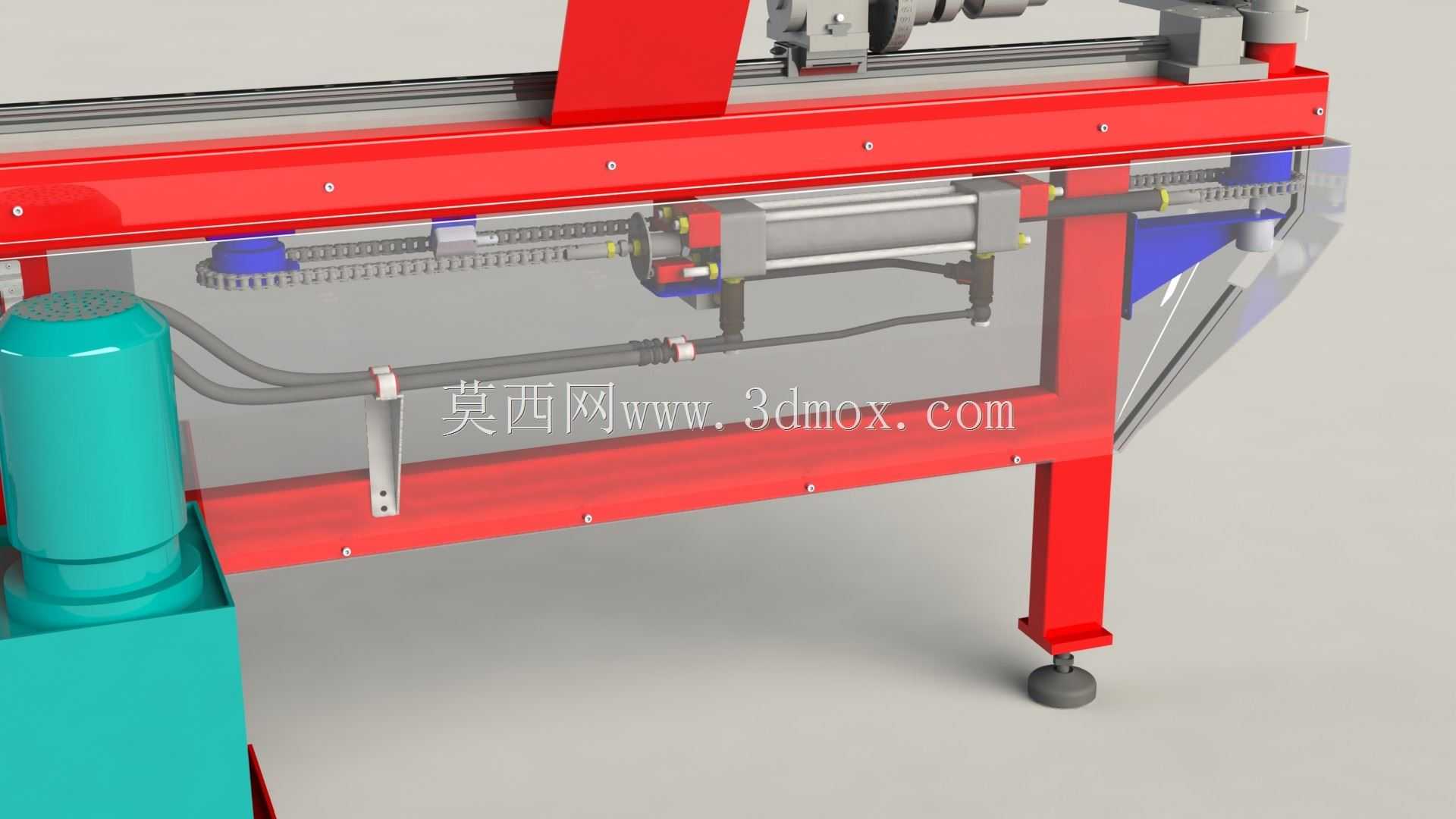

　　8米的上下料空间即可满足安装要求，不需要额外做地基固定，通过底部脚杯调平后就能直接投入使用，对车间场地的适应性较强。设计思路上，这款设备没有采用过于复杂的非标定制结构，大部分传动、导向元件都选用市场通用的标准件，轴、轴承、直线轴承这类零件不需要单独开模定制，设备制造厂商可以快速完成采购组装，终端用户在后期维护时也能快速找到替换配件，降低了全生命周期的使用成本。液压系统的管路做了简化布置，液压泵配置在床身内部的减震安装座上，减少设备运行时的震动传递，液压管路沿床身内壁走线，避免外露管路被加工工件磕碰损坏。手动旋转调节的结构预留了刻度标识，操作人员在调整弯管角度、送料长度时可以直接参照刻度快速定位，减少调试阶段的试切浪费。和传统手动弯管设备相比，这款自动弯管结构的弯曲角度一致性更好，批量加工时的角度误差可以控制在±0.5度以内，完全满足制冷管路、汽车油路这类对管件尺寸精度要求较高的装配需求，同时设备的操作门槛更低，不需要操作人员具备多年的弯管经验，经过简单培训就能完成设备操作与参数调整，适合中小批量多品种的管件加工场景使用。
