三款不同配色自行车车架结构设计

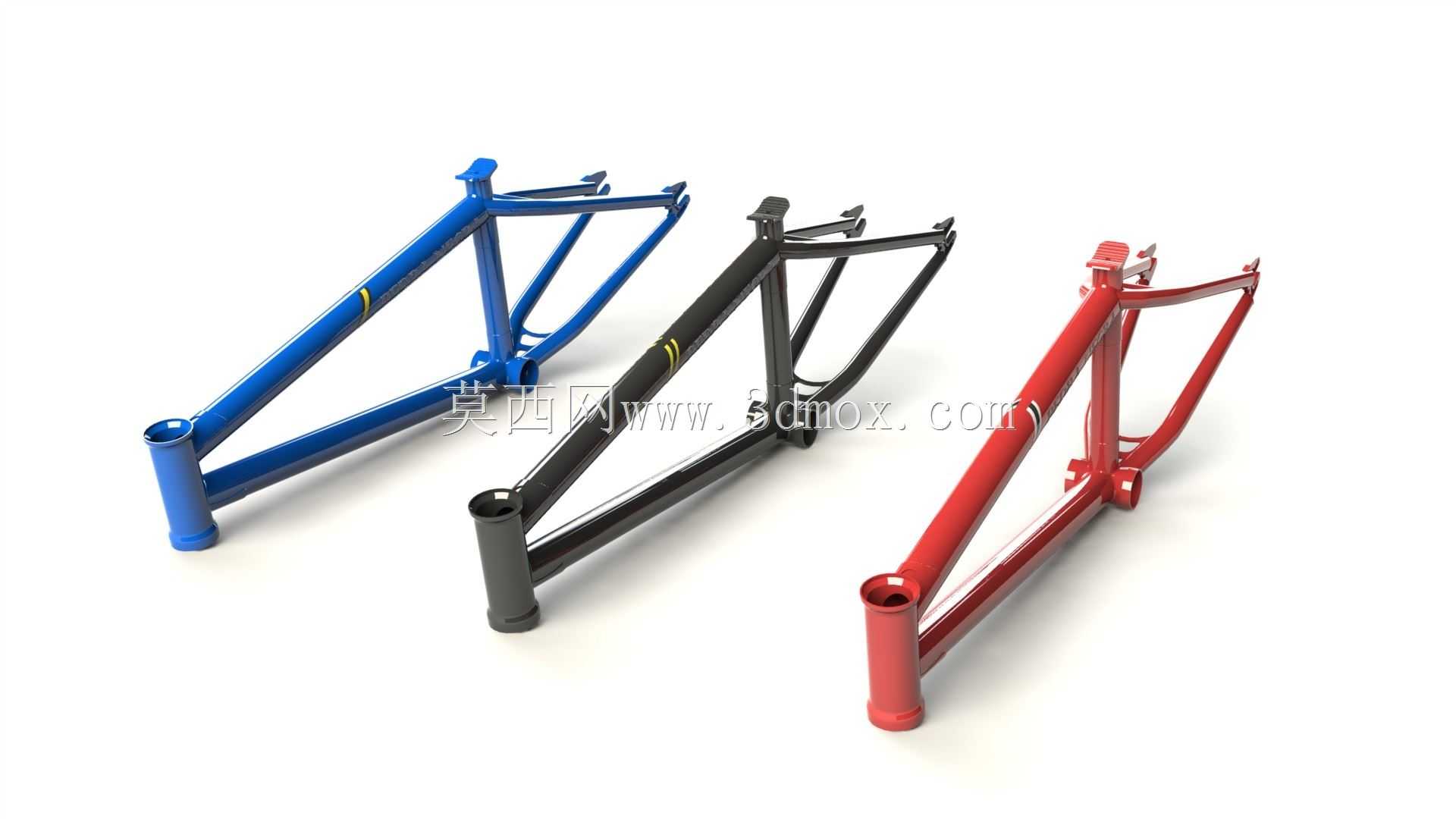

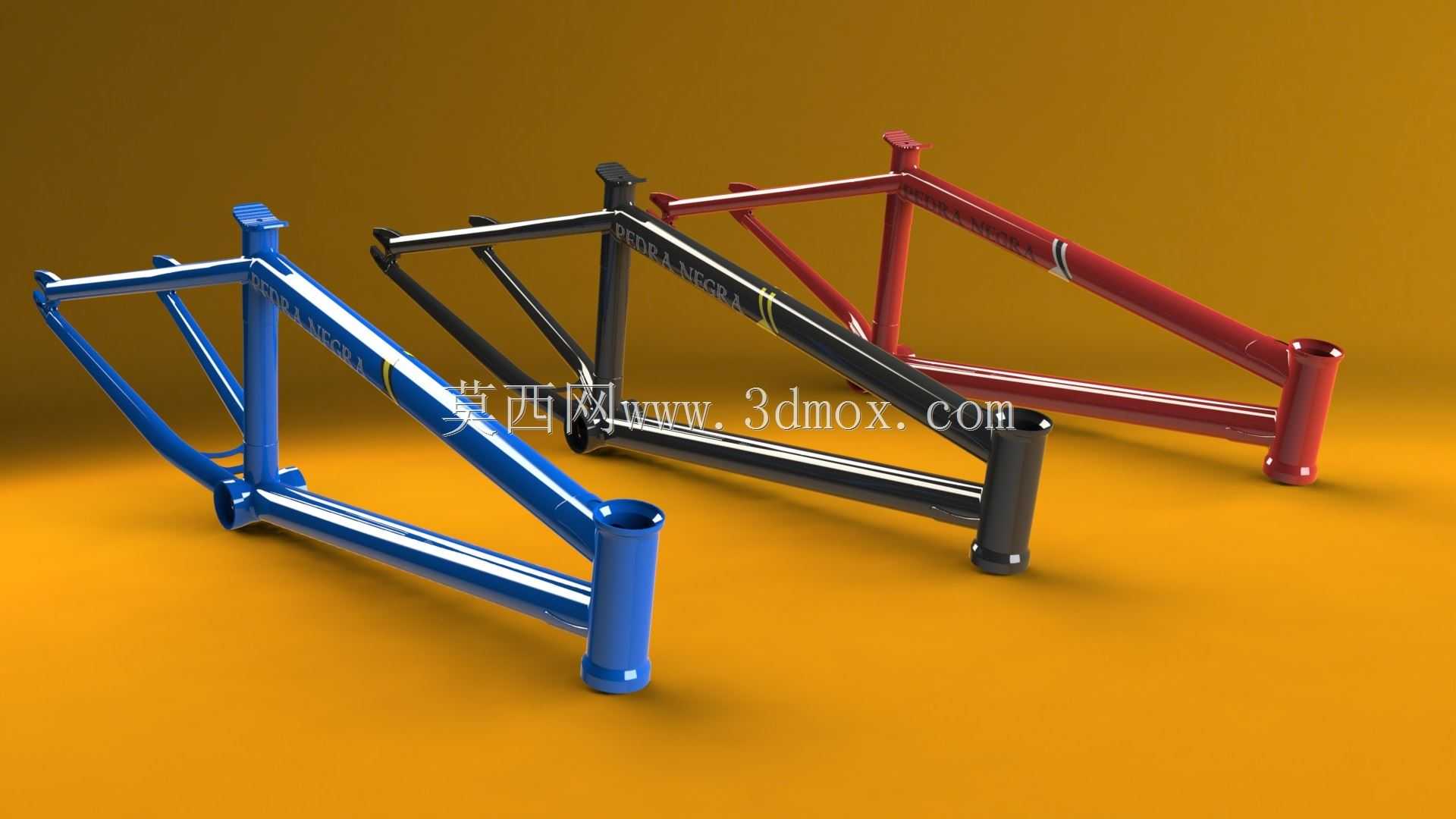

　　日常做两轮代步工具的结构开发时，车架作为核心承载构件，所有受力路径的规划都要先从三维建模阶段落地，这次的三款同结构不同配色的车架模型，是针对城市通勤类自行车做的通用化车架方案，适配常规26寸轮组的装配需求。先从实际应用场景说，这类车架主要面向城市日常通勤、短途休闲骑行的民用自行车市场，也可作为入门级固定齿轮自行车的主体承载结构，适配铺装路面的日常使用场景，不需要应对高强度越野冲击，所以在结构设计上优先兼顾刚性与轻量化的平衡，同时控制加工成型的工艺难度。

　　从实际用途来看，车架是自行车所有零部件的安装基体，车把转向组件、前轮叉组、中轴传动组件、后轮花鼓安装座、座管调节组件、刹车安装位都要集成在车架本体上，所有骑行过程中产生的载荷，包括骑行者的体重、路面传递的颠簸冲击力、传动系统的扭矩反作用力，最终都要由车架承接并分散到各个连接点位，所以结构的受力合理性直接决定整车的使用寿命与骑行安全。

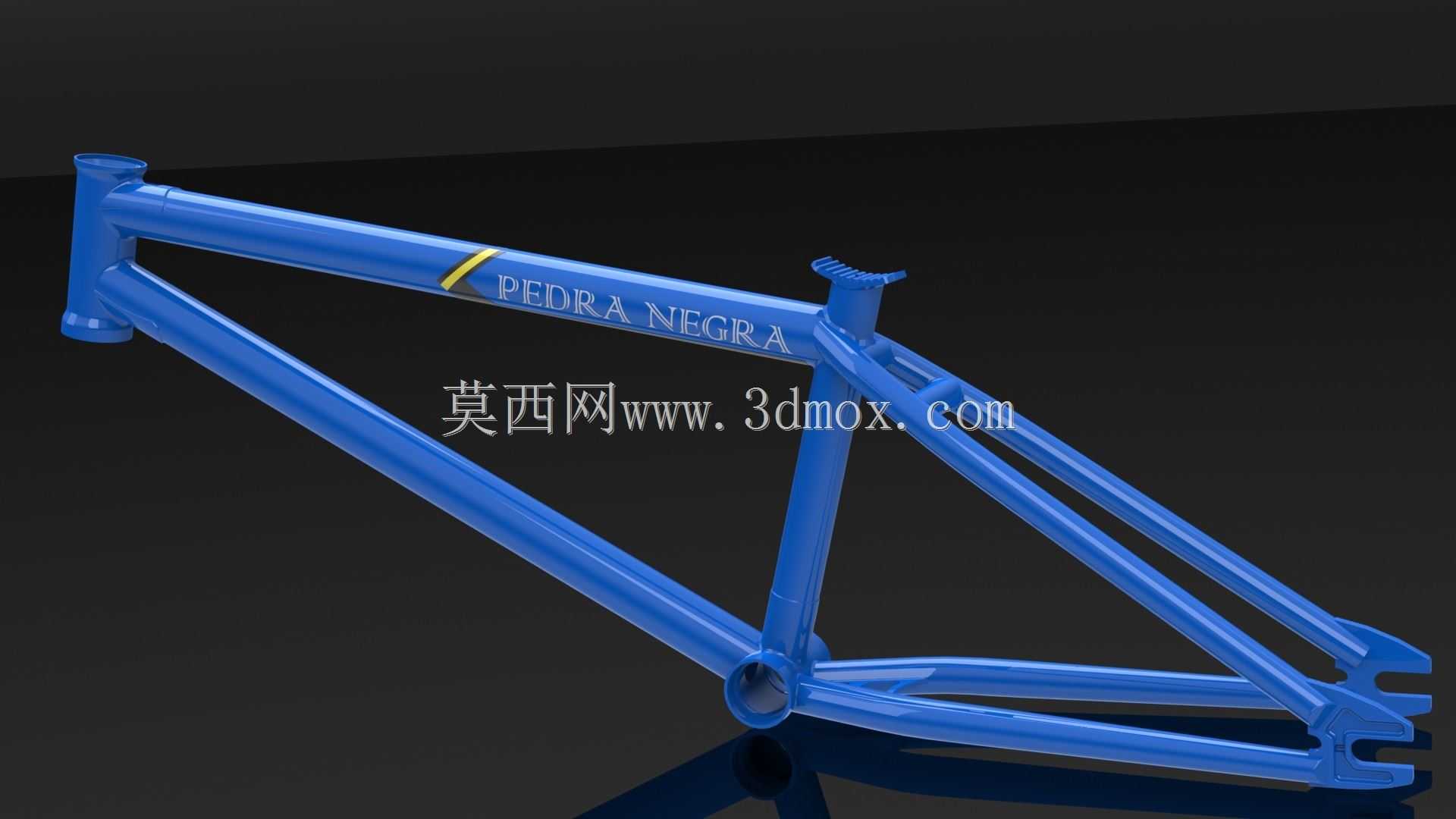

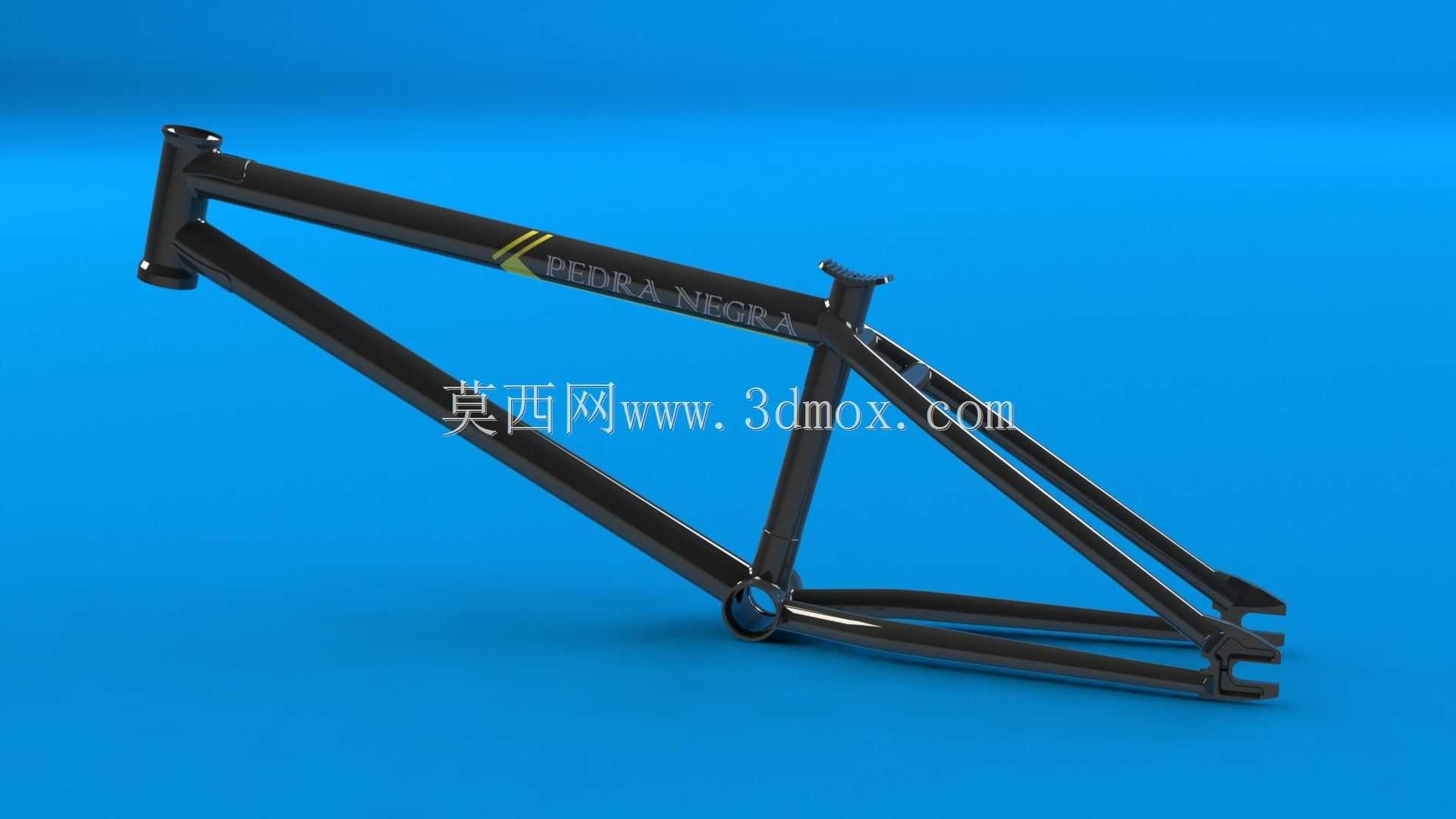

　　说到功能特性，这三款车架采用了经典的菱形双三角结构，上管、下管、立管、后上叉、后下叉共同组成闭合的受力框架，这种结构经过上百年的市场验证，在垂直方向承载、纵向抗冲击、侧向抗扭转方面都有稳定表现。头管位置采用标准的椎管设计，适配常规的碗组装配，能够兼容市面上绝大多数的民用前叉安装，不需要额外做转接结构；中管位置预留了标准的中轴安装位，适配方孔中轴的装配尺寸，后期维护更换配件的通用性极强；后叉的开档尺寸采用常规民用自行车的130mm标准，能够适配普通的单速或者外变速后轮花鼓安装；座管位置采用标准口径设计，兼容常规的27.2mm座管，用户可以根据自身需求更换不同长度、不同缓冲结构的座管。

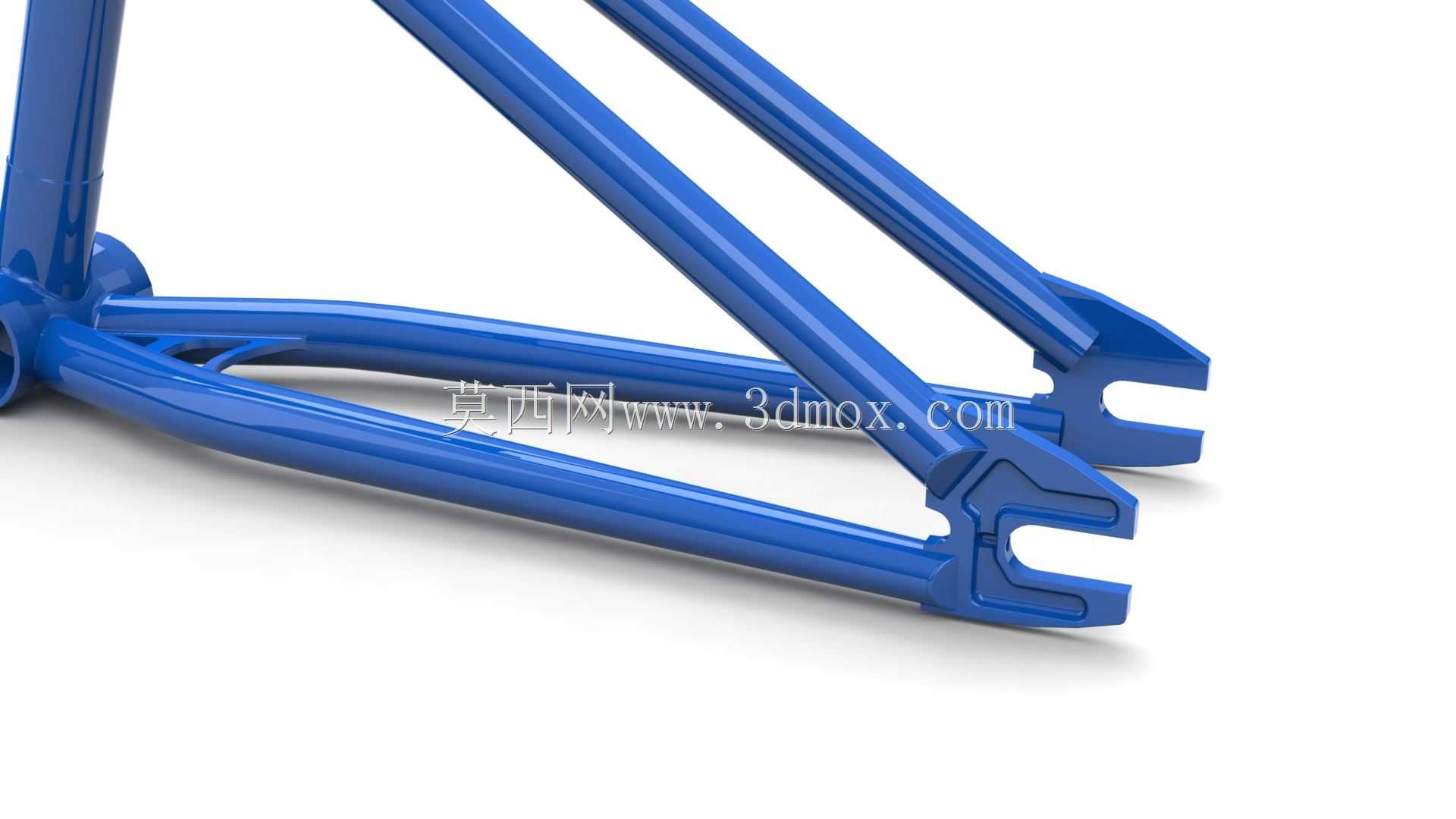

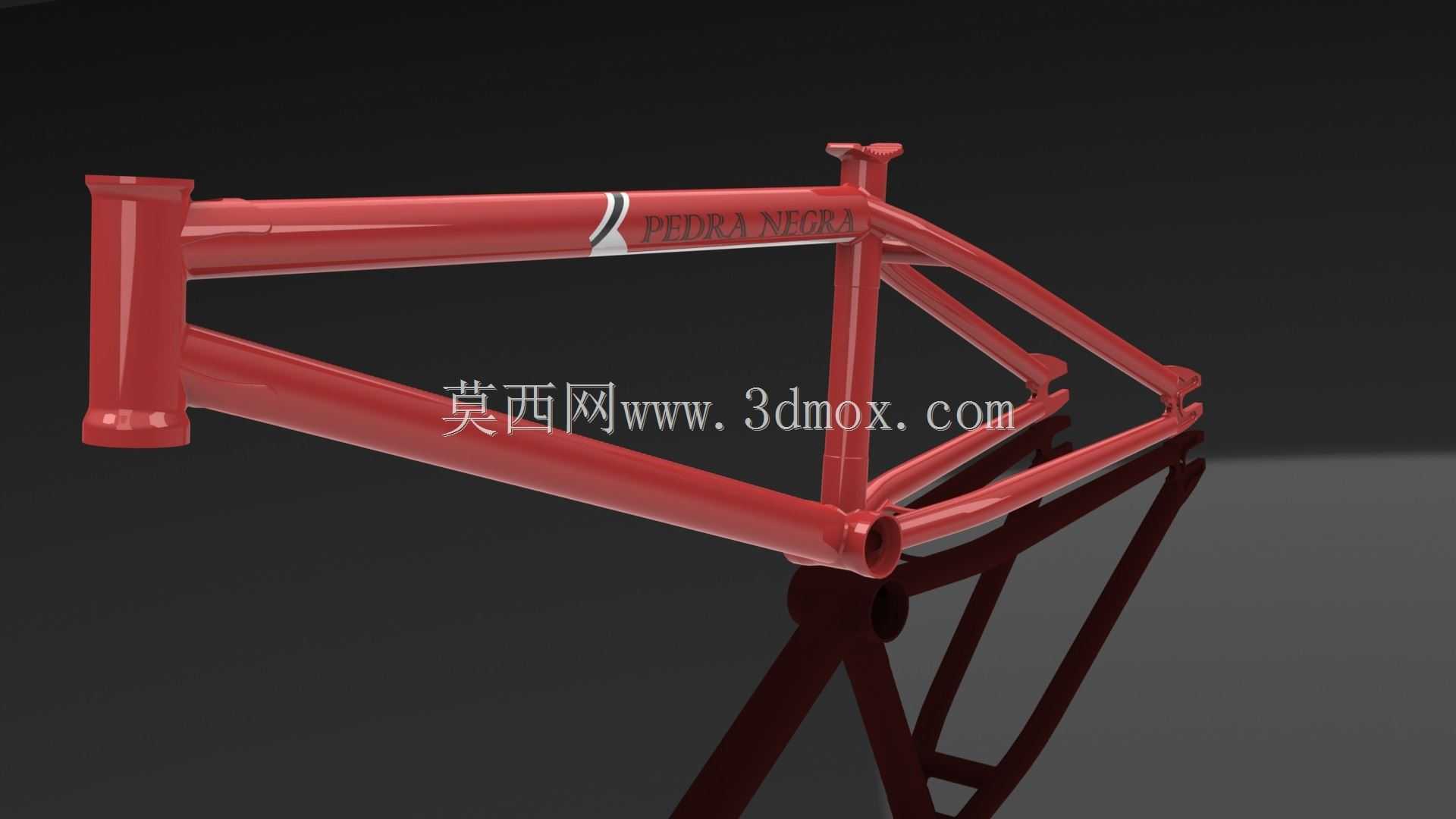

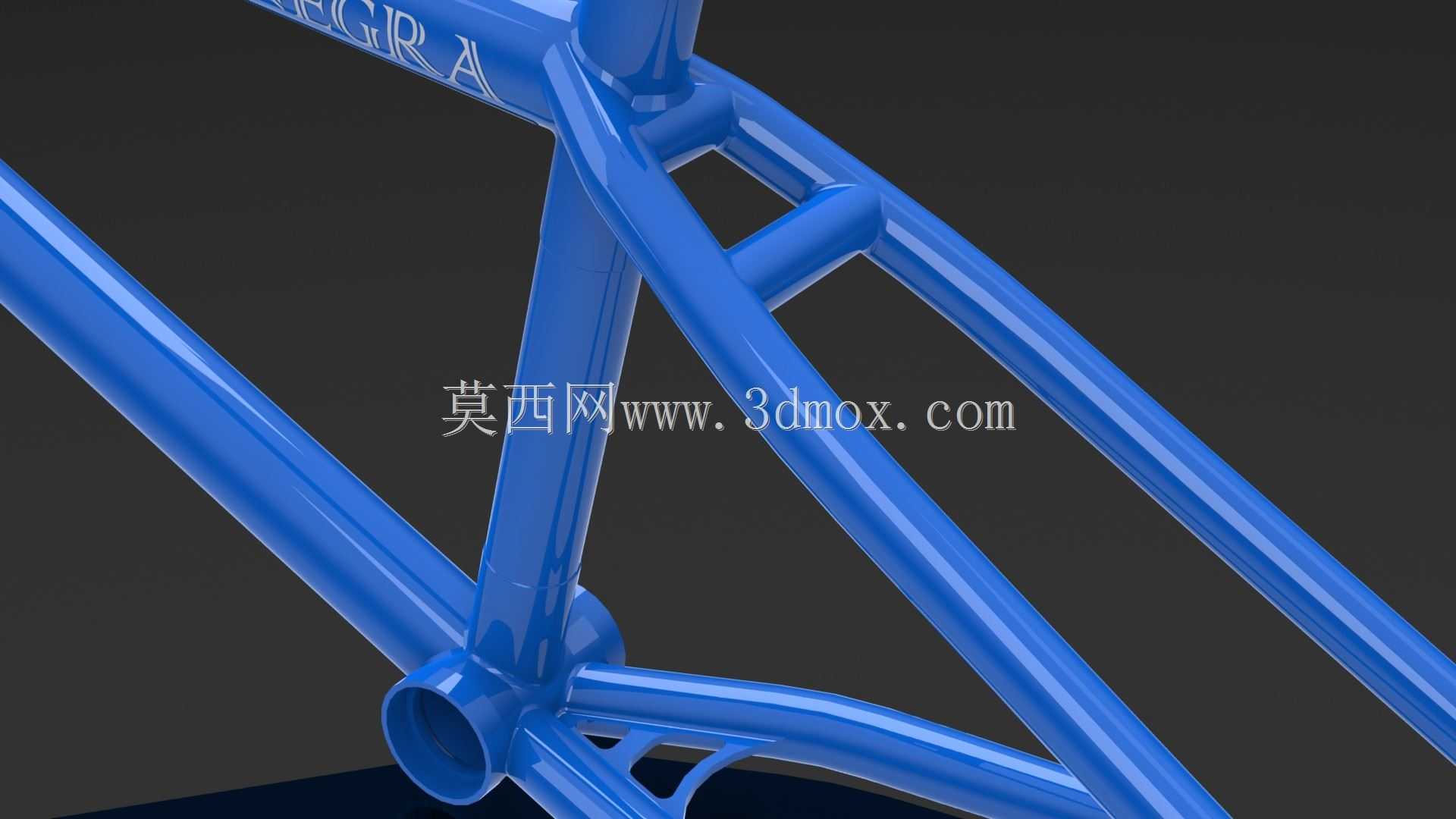

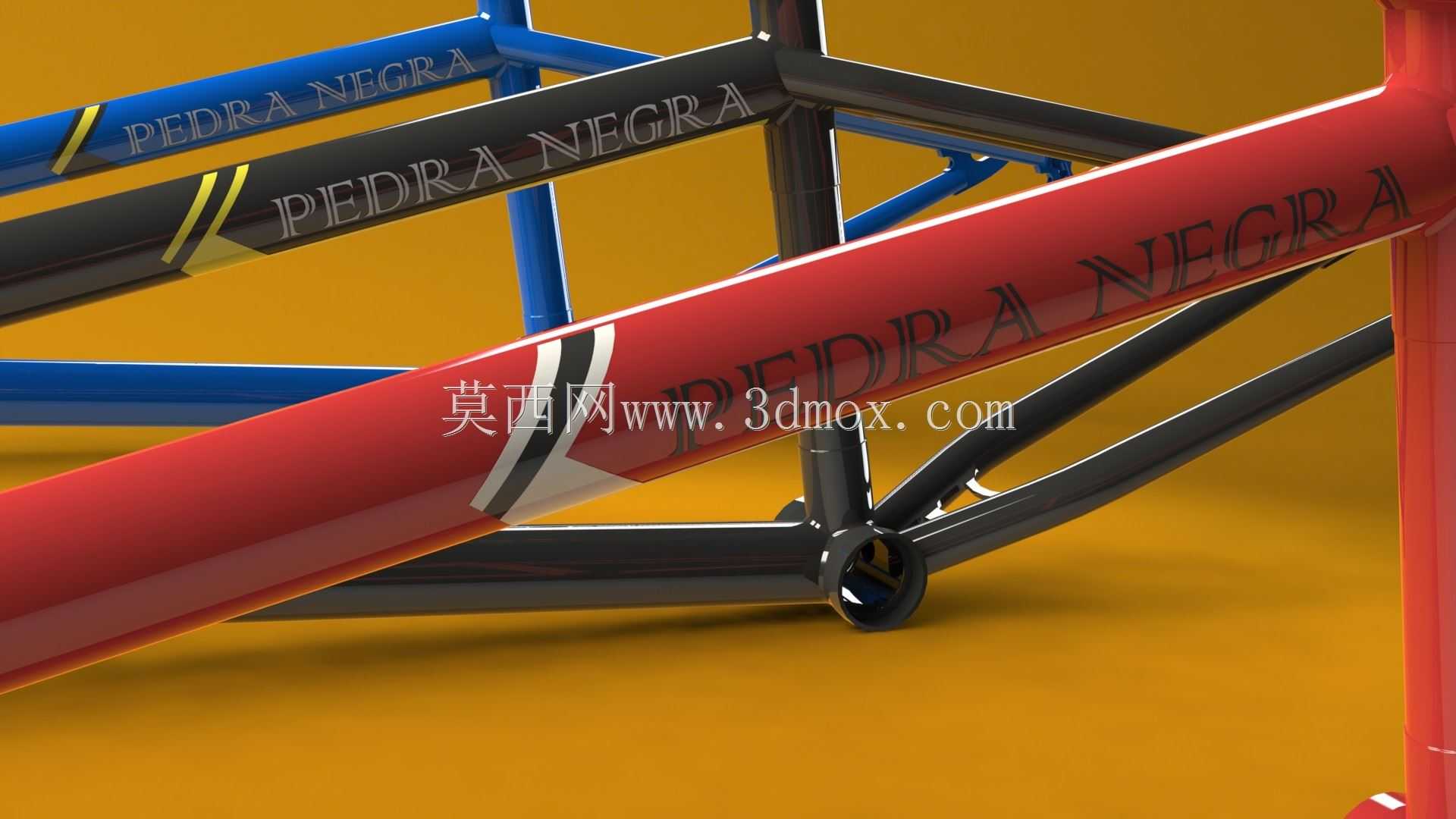

　　设计思路上，首先是做了管材壁厚的差异化处理，下管作为承接头管与中轴的主要受力构件，采用了相对更厚的管壁设计，应对骑行过程中前方传来的冲击载荷；上管主要承接骑行者上半身的重量传递，管壁厚度稍薄，在保证刚性的前提下控制整体重量；后上叉与后下叉主要承接后轮的载荷传递与传动扭矩，在叉体靠近尾钩的位置做了局部加强，避免长期踩踏发力出现焊缝开裂的问题。所有管材的连接位置都做了平滑的过渡处理，一方面是降低焊接工艺的难度，减少应力集中点，另一方面也能优化外观的流畅度，三款不同的配色方案是为了适配不同整车的外观风格，蓝色款偏向年轻化运动风格，黑色款偏向简约低调风格，红色款偏向醒目活力风格，能够覆盖不同消费群体的外观偏好。

　　再说到外形尺寸与安装边界，这款车架的上管水平长度适配165-180cm身高的骑行者使用，立管中心长度对应常规的17寸车架规格，头管角度保持在73度左右，兼顾直行的稳定性与转向的灵活性；后下叉长度控制在420mm左右，在保证骑行发力刚性的同时，兼顾一定的滤震效果；整车架的安装边界完全遵循民用通勤自行车的通用尺寸规范，不需要对配套的轮组、传动、转向、刹车组件做定制化修改，能够直接适配市面上流通的标准自行车配件，大幅降低整车的组装与后期维护成本。建模过程中所有的安装孔位、配合公差都按照实际加工的精度要求做了预留，头管的碗组安装位、中管的座管锁紧位、尾钩的花鼓安装槽都做了公差配合的模拟验证，避免实际生产装配时出现干涉问题。另外在管材的连接处，都预留了足够的焊接操作空间，不会出现因为结构过于紧凑导致焊接无法施工的问题，适配常规的氩弧焊接工艺，不管是钢制还是铝合金材质的管材加工，都能直接套用这个结构模型做生产前的工艺验证。
