高辐条复古自行车轮组结构设计

　　日常接触的两轮代步、休闲运动载具中，轮组作为直接接触地面的核心承载部件，其结构合理性直接决定骑行过程的滚动效率、承载能力与抗冲击表现，这套72辐条的轮组结构，最初是针对复古定制自行车、特技表演单车的使用场景开发的，区别于常规通勤车28/32/36辐条的配置，高密度辐条布局能在轮辋受到侧向冲击、垂直载荷时，将应力更均匀地分散到每一根辐条上，避免单根辐条应力过载断裂，适配特技骑行中轮组频繁承受侧向蹬踏、落地冲击的工况。

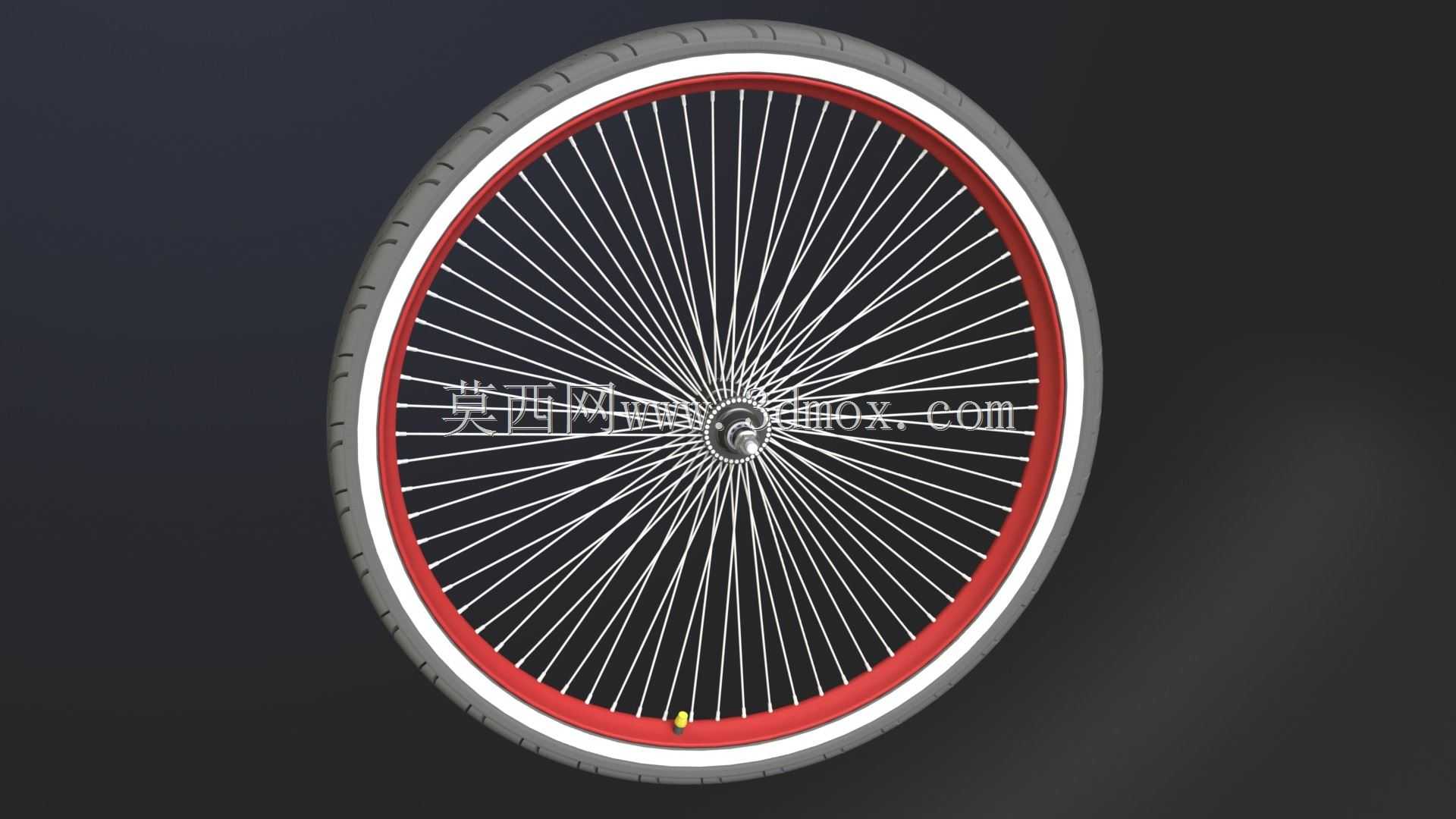

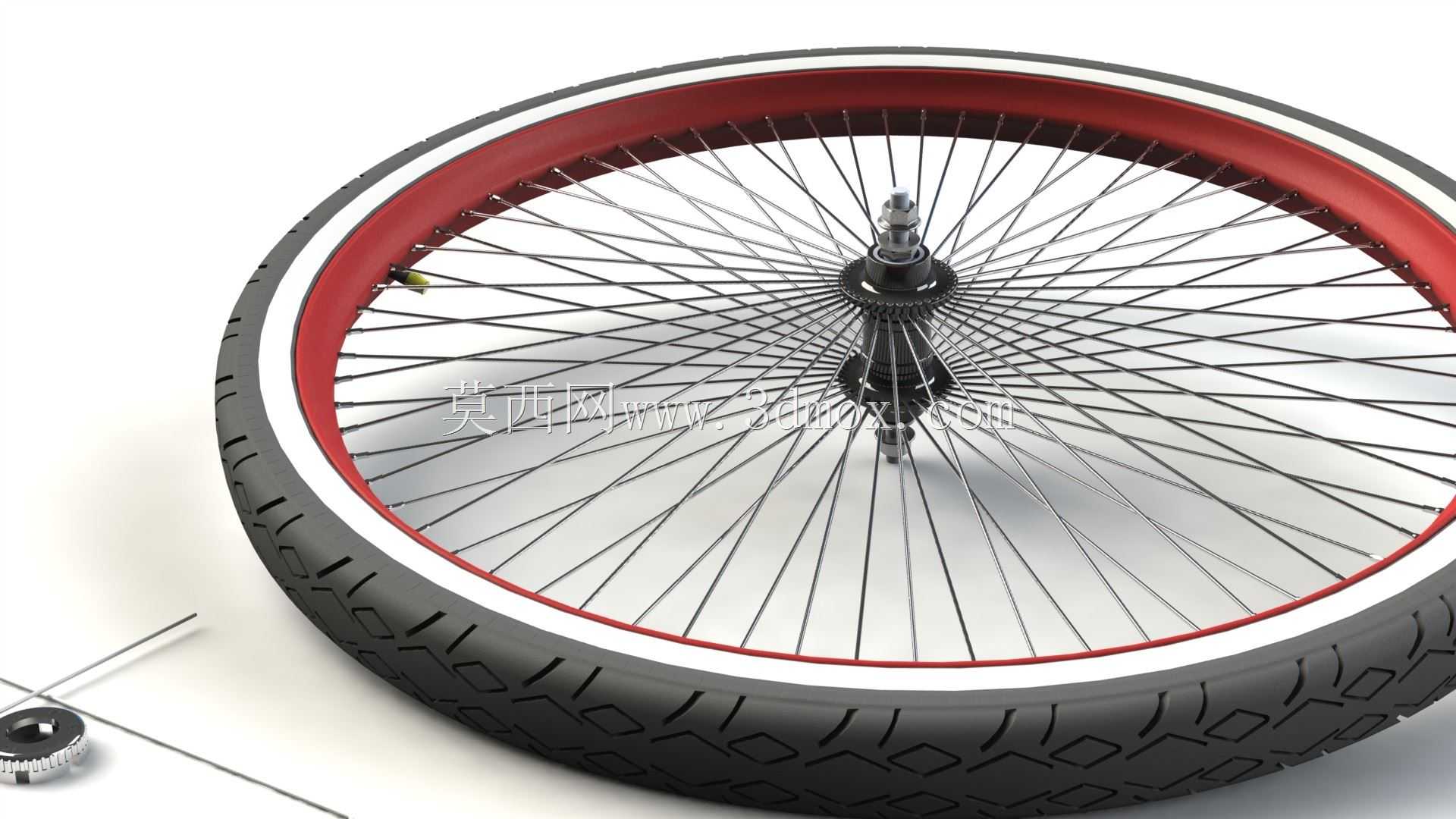

　　从结构设计逻辑来看，这套轮组采用红圈白边的复古轮辋设计，轮辋截面为双层勾边结构，能够牢牢卡住外胎的胎唇位置，即使在低胎压状态下完成大幅度转向、腾跃动作，也不会出现外胎脱圈的风险；外胎采用块状深花纹设计，胎面的菱形花纹块边缘做了倒角处理，在铺装路面骑行时能保证足够的接地面积降低滚阻，在非铺装的沙土、碎石路面上，花纹沟槽可以快速排出接触面的泥沙，维持足够的抓地力，避免侧滑。轮组核心的花鼓部分采用双轴承支撑结构，轴心为贯通式设计，两端的轴档可以通过微调螺母调整轴承预紧量，既保证转动时的顺滑度，又能消除径向旷量，适配高强度骑行的载荷要求。

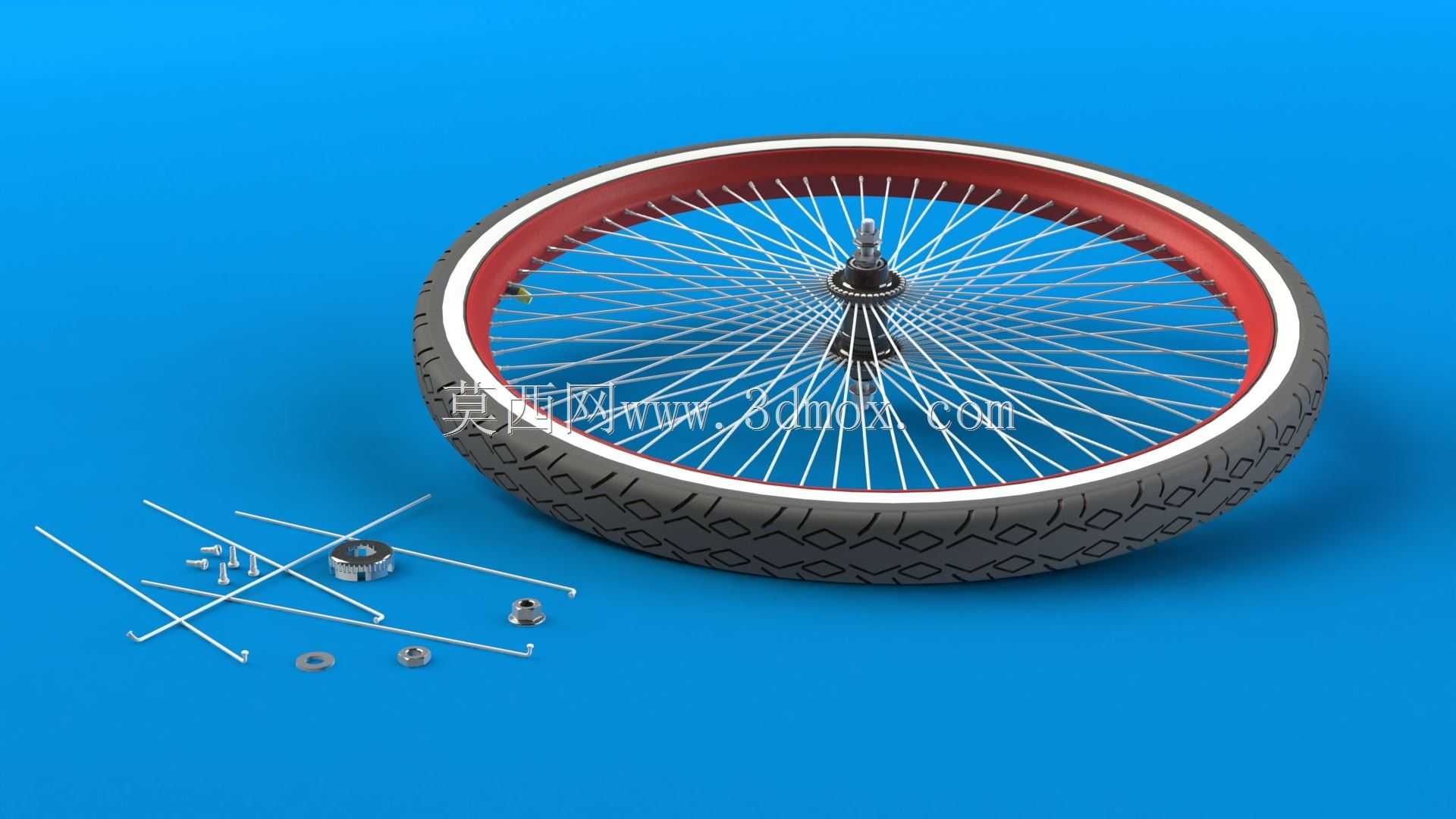

　　72根辐条采用三交叉的编法布局，每根辐条从花鼓法兰盘的孔位引出后，与另外三根辐条交叉后固定到轮辋的对应孔位，这种编法相比径向直拉的编法，能更好地传递驱动扭矩与制动力，在急加速、紧急制动时，辐条不会因为瞬间的扭矩冲击出现松动；辐条端部采用标准的铜制辐条帽，装配时可以通过旋转辐条帽调整每根辐条的张力，将整个轮圈的径向跳动、端面跳动控制在合理范围内，保证轮组转动时的平顺性，避免骑行时出现上下跳动、左右偏摆的问题。配套的辐条、辐条帽、轴档锁紧螺母、防尘盖等零散配件，都按照实际装配的配合公差做了结构还原，每一个零件的安装边界都和实物保持一致，比如花鼓法兰盘上的辐条孔位做了沉头处理，辐条弯头可以完全嵌入沉孔内，不会出现凸起干涉辐条转动的问题；轮辋上的辐条孔位带有均匀的角度倾斜，和辐条引出的角度完全匹配，避免辐条安装后出现弯折产生额外的应力集中。

　　在实际应用场景中，这类高辐条密度的轮组除了用于复古休闲自行车、特技表演单车外，也可以适配重载通勤自行车、人力三轮车载重轮的改装参考，高密度辐条带来的高承载能力，能够支撑超过常规通勤轮组一倍以上的垂直载荷，即使长期在颠簸路面重载骑行，也不容易出现轮辋变形、辐条断裂的问题。设计过程中需要重点关注的安装边界包括：轮组的轴心直径、花鼓两端的开档尺寸需要和车架前叉/后叉的安装位匹配，轮组的整体外径需要和车架的叉肩、后下叉的间隙匹配，避免转向、颠簸时轮胎摩擦车架；辐条的长度需要根据花鼓法兰直径、轮辋有效直径、编法交叉数精确计算，过长或过短的辐条都会导致辐条帽无法锁紧、或者辐条顶穿轮辋胎垫造成内胎扎破的问题。

　　从建模还原的角度来看，这套模型完整还原了轮组所有零件的装配关系，包括外胎和轮辋的配合过盈量、辐条和花鼓/轮辋的连接位置、轴承和花鼓壳体/轴心的配合公差，在做虚拟装配验证、运动仿真时，可以直接模拟轮组在不同载荷下的应力分布，比如给轮组施加垂直载荷模拟骑乘者重量时，可以直观看到每根辐条的张力变化、轮辋的形变量，给结构优化提供参考；也可以用于定制自行车的外观渲染，验证不同配色轮组和车架的搭配效果，减少实物打样的成本。需要注意的是，这类多辐条轮组在实际装配时，需要遵循对称锁紧的原则，逐步调整每根辐条的张力，不能一次性锁紧单根辐条，否则会导致轮圈局部应力过大出现变形，调整完成后需要对轮组进行应力释放，通过侧向挤压轮圈让辐条的应力均匀分布，再二次调整辐条张力，才能保证轮组长期使用的稳定性。
