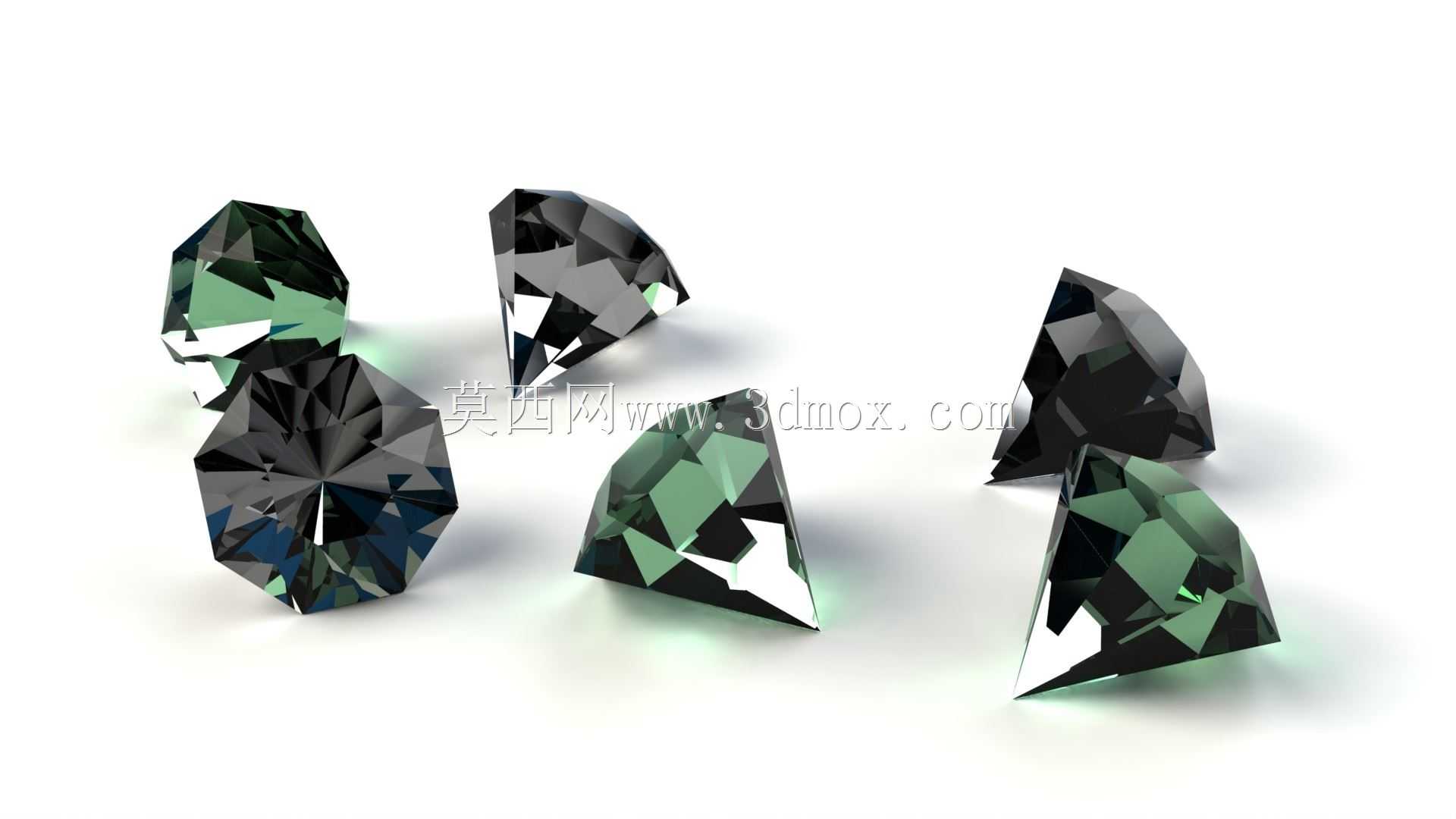

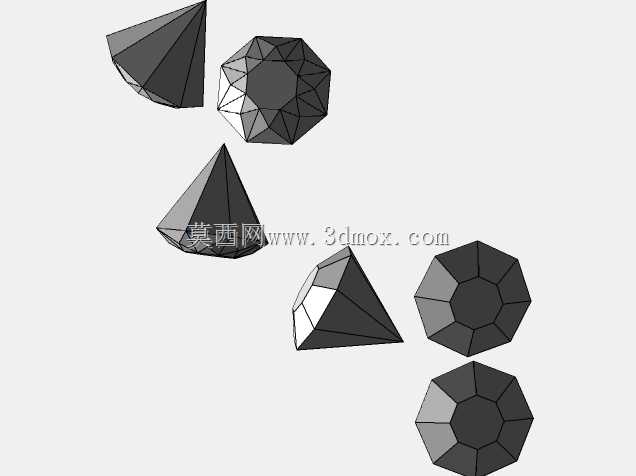

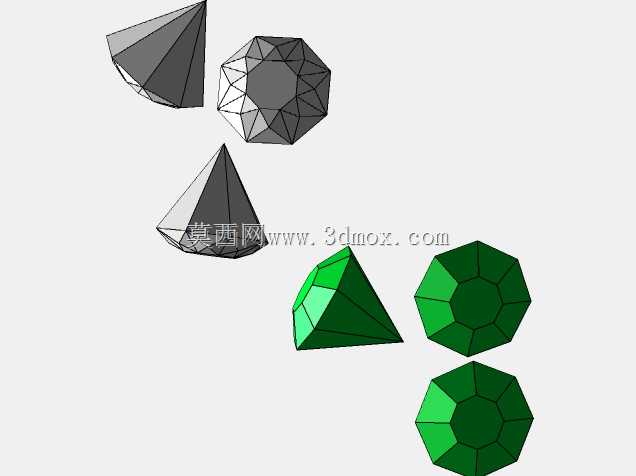

多切割面绿调宝石造型三维结构设计

　　在珠宝设计打样、光学折射实验、装饰构件适配的相关场景里，这类多切割面宝石结构的三维建模，是衔接设计创意与实物落地的核心环节。很多刚接触结构建模的从业者容易把这类宝石模型当成简单的外观曲面拼接，实际在工程场景里，它的棱面角度、面与面的衔接公差，直接决定了后续实物加工后的光学折射效果，不管是用于珠宝首饰的蜡模铸造，还是用于光学传感器的折射模拟校准，每一个切割面的法向角度都需要经过反复校核。从实际用途来看，这类结构除了大众熟知的珠宝饰品领域，在精密光学检测场景中，也常作为标准折射参照物，用来校准光电传感器的光线接收角度，部分高端装饰类工业产品的外观装饰嵌件，也会采用同结构的亚克力或玻璃材质构件，来提升产品的视觉质感。做这类结构建模的时候，不能只盯着外观的相似度，首先要明确不同应用场景下的安装边界：如果是用于首饰镶嵌，宝石的腰部厚度、底尖的收窄角度必须匹配镶口的夹持尺寸，预留0.02-0.05mm的装配间隙，避免镶嵌时出现崩边或者嵌合松动的问题；如果是用于光学实验的标准件，每个切割面的平面度公差要控制在0.01mm以内，面与面之间的夹角误差不能超过0.1度，否则会导致光线折射路径偏移，直接影响传感器的校准精度。设计思路上，首先要确定宝石的冠部、腰部、亭部三个核心区段的比例，常规圆钻型切割的冠部角度多在30-35度区间，亭部角度在40-42度区间，这个角度区间能最大化实现光线的全反射，让宝石呈现出更好的火彩效果，但如果是用于工业光学场景，

　　角度则需要根据具体的光线折射需求调整，不能直接套用珠宝切割的通用参数。建模过程中，要先绘制中心基准轴，以基准轴为中心阵列排布各个棱面的切割平面，通过平面与实体的布尔运算得到初步的切割形态，之后逐一检查每个棱面的衔接棱线，不能出现碎面、重叠面的问题，否则后续导出到加工环节，会出现刀路计算错误，或者3D打印时的支撑生成异常。外形尺寸方面，这类结构可以根据实际使用场景等比例缩放，小到直径2mm的首饰配石，大到直径100mm以上的装饰摆件，核心的棱面比例关系要保持一致，缩放时要注意不同尺寸下的工艺适配性，比如小尺寸的宝石底尖不能做的过于尖锐，否则加工和装配过程中很容易出现崩损，通常会在底尖位置做一个极小的平面处理，提升结构的抗损能力；

　　大尺寸的装饰用宝石结构，还要考虑内部的应力分布，适当增加腰部的厚度，避免安装或者使用过程中出现开裂。很多建模者在做这类结构时，容易忽略棱线的锐边处理，实际不管是珠宝铸造还是工业加工，过于锋利的棱线都会提升加工难度，也容易在后续使用中造成划伤，所以在非光学工作面的棱线位置，要做0.01-0.03mm的微小倒钝处理，既不影响整体的视觉效果和光学性能，也能提升实物的结构强度。另外，在做不同材质的适配时，模型的面法线方向必须统一朝外，避免后续渲染或者加工编程时出现面反转的问题，尤其是用于光学模拟的模型，每个面的材质属性要和实际使用的材质匹配，比如钻石材质的折射率设置、玻璃材质的透光率设置，都要和实际参数对应，才能保证模拟结果的准确性。从安装适配的角度来说，如果是作为嵌件使用，宝石的腰部位置要设计一圈均匀的夹持定位面，这个面的粗糙度要略高于其他光学面，方便和镶口或者安装座紧密贴合，避免出现晃动偏移；如果是作为独立的装饰摆件，底部要设计一个平整的支撑面，保证放置时的稳定性，支撑面的位置不能破坏正面的视觉效果，通常设置在亭部的最底端，尺寸控制在整体直径的1/10左右，既保证支撑稳定性，也不会从正面观察到支撑面的存在。在实际的项目对接中，经常会遇到设计方只提供外观效果图，需要结构工程师还原可加工的三维模型的情况，这时候就不能只照着效果图描面，要结合后续的加工工艺调整结构细节，比如采用压铸工艺生产的亚克力宝石，就要适当调整拔模角度，避免脱模时出现面拉伤；

　　采用CNC精雕加工的宝石结构，要考虑刀具的最小加工半径，过小的内角要做适配的圆角处理，保证刀具可以顺利加工到位。这类多面切割的结构，建模时的参数化关联很重要，把冠部角度、亭部角度、腰部厚度、整体直径这些核心参数设置成可调整的参数，后续遇到不同尺寸、不同角度需求的场景，只需要调整参数就能快速生成新的模型，不用重新从零开始建模，能大幅提升设计效率。还要注意的是，不同切割形态的宝石，比如圆形明亮式切割、祖母绿切割、梨形切割，其棱面的排布逻辑有很大区别，不能用一套参数套用所有切割形态，要根据具体的切割样式调整面的数量和角度，比如祖母绿切割的宝石采用的是阶梯式的切面排布，面与面之间是平行的层级关系，和圆形钻的放射状切面排布完全不同，建模时的基准选择和阵列方式也要对应调整。在做装配验证的时候，要把宝石模型和对应的镶口、安装座模型做干涉检查，尤其是腰部和亭部的位置，不能出现装配干涉，同时要检查宝石镶嵌后高出安装面的高度是否符合设计要求，避免出现突出过多或者凹陷过深的问题，影响最终的装配效果。对于用于传感器校准的宝石标准件，还要在建模时预留好定位基准孔或者定位基准面，方便后续安装到校准工装上时能快速定位，保证每次安装的位置一致性，减少校准误差。
