科尼赛克竞赛用快拆式传感装置结构设计

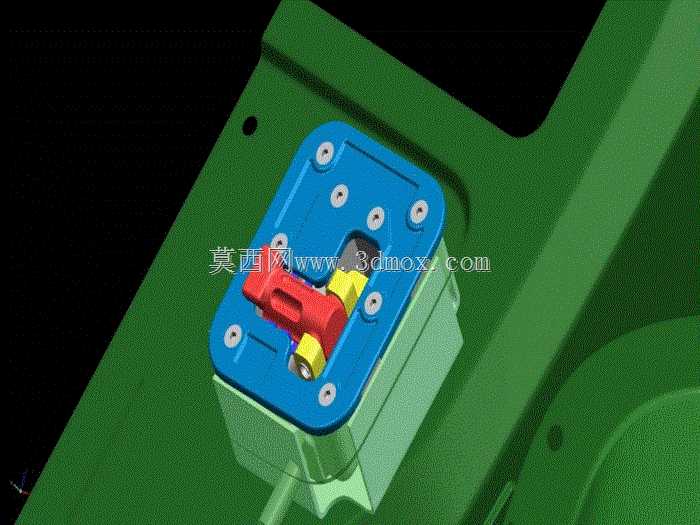

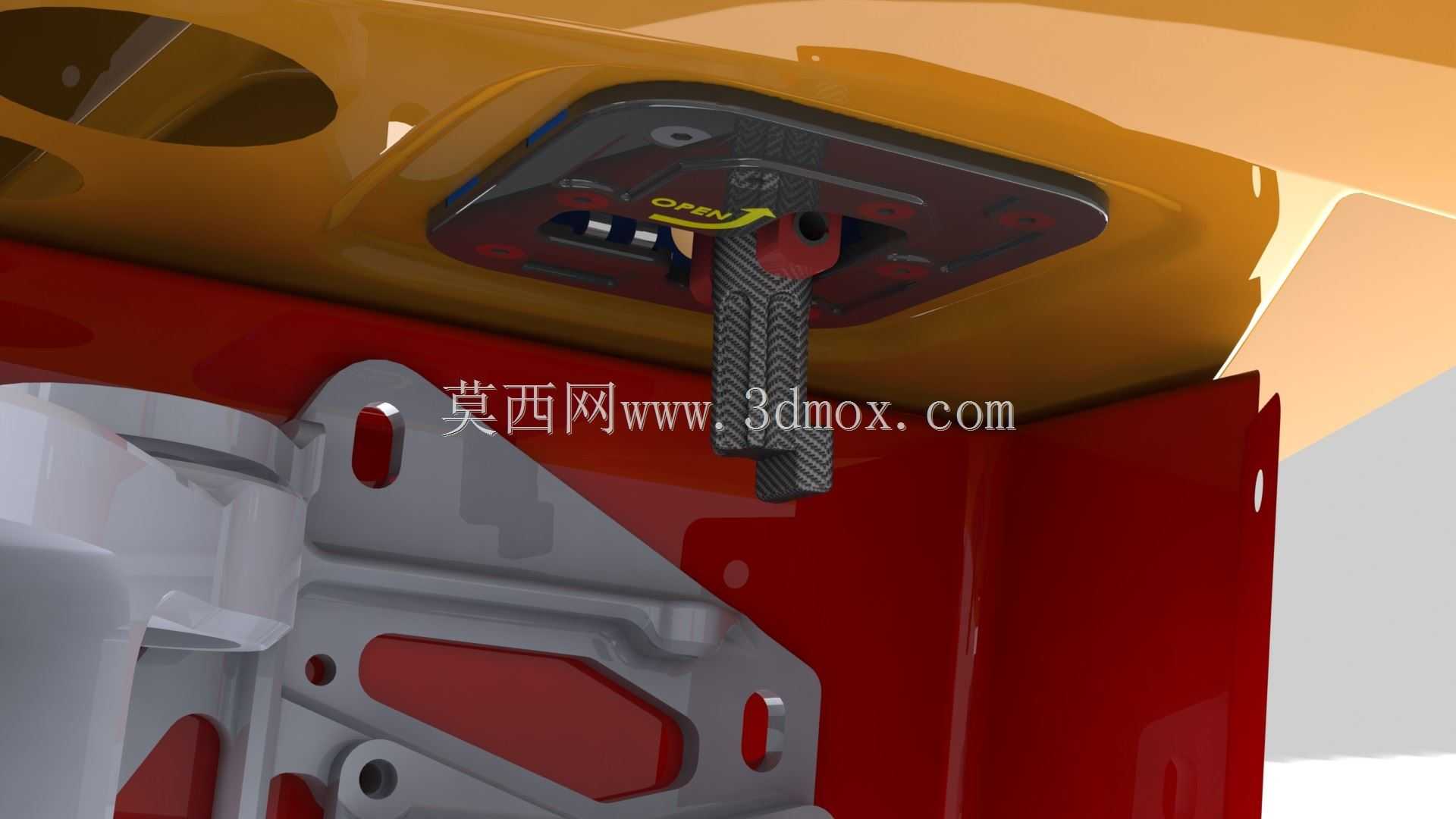

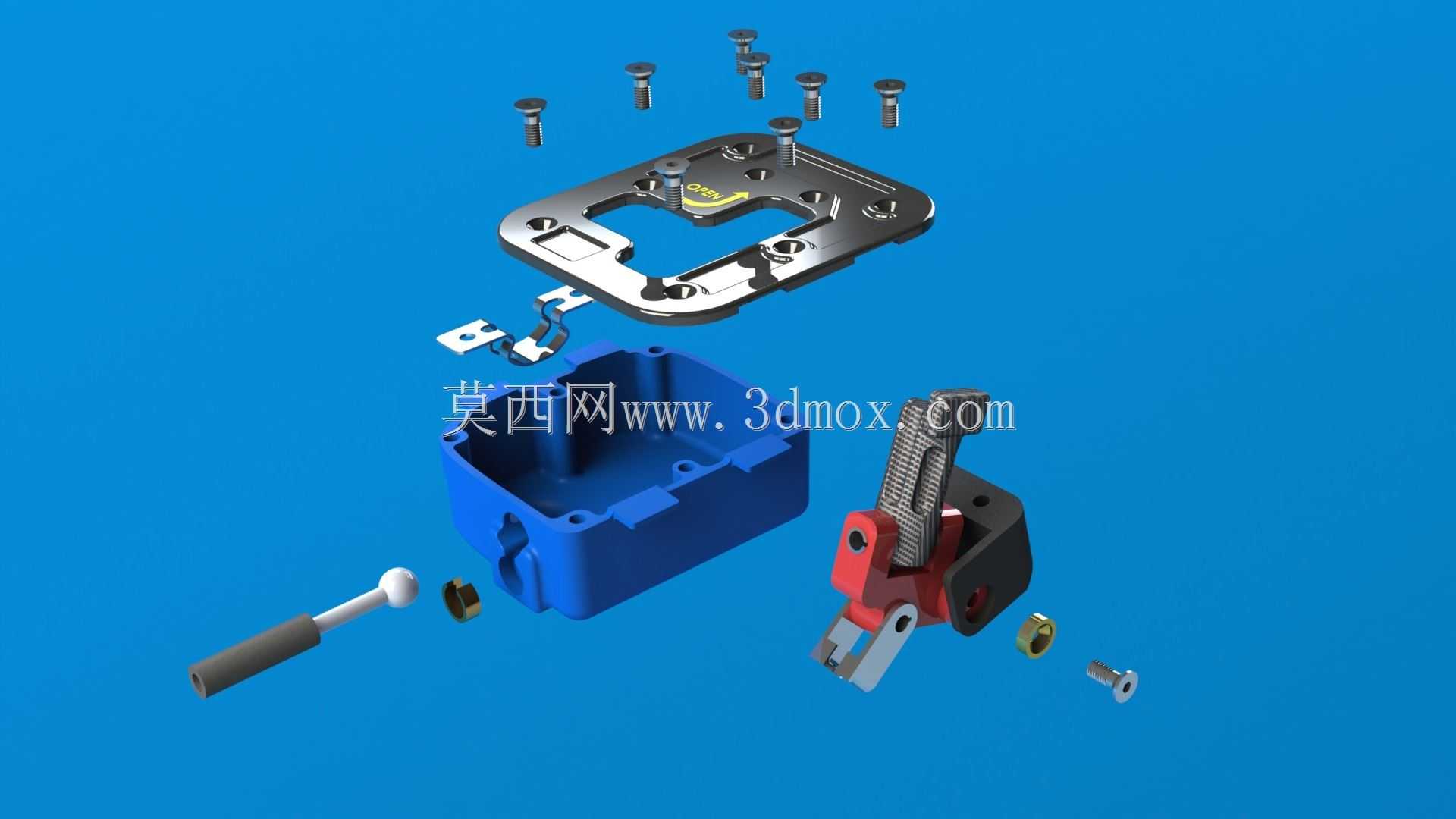

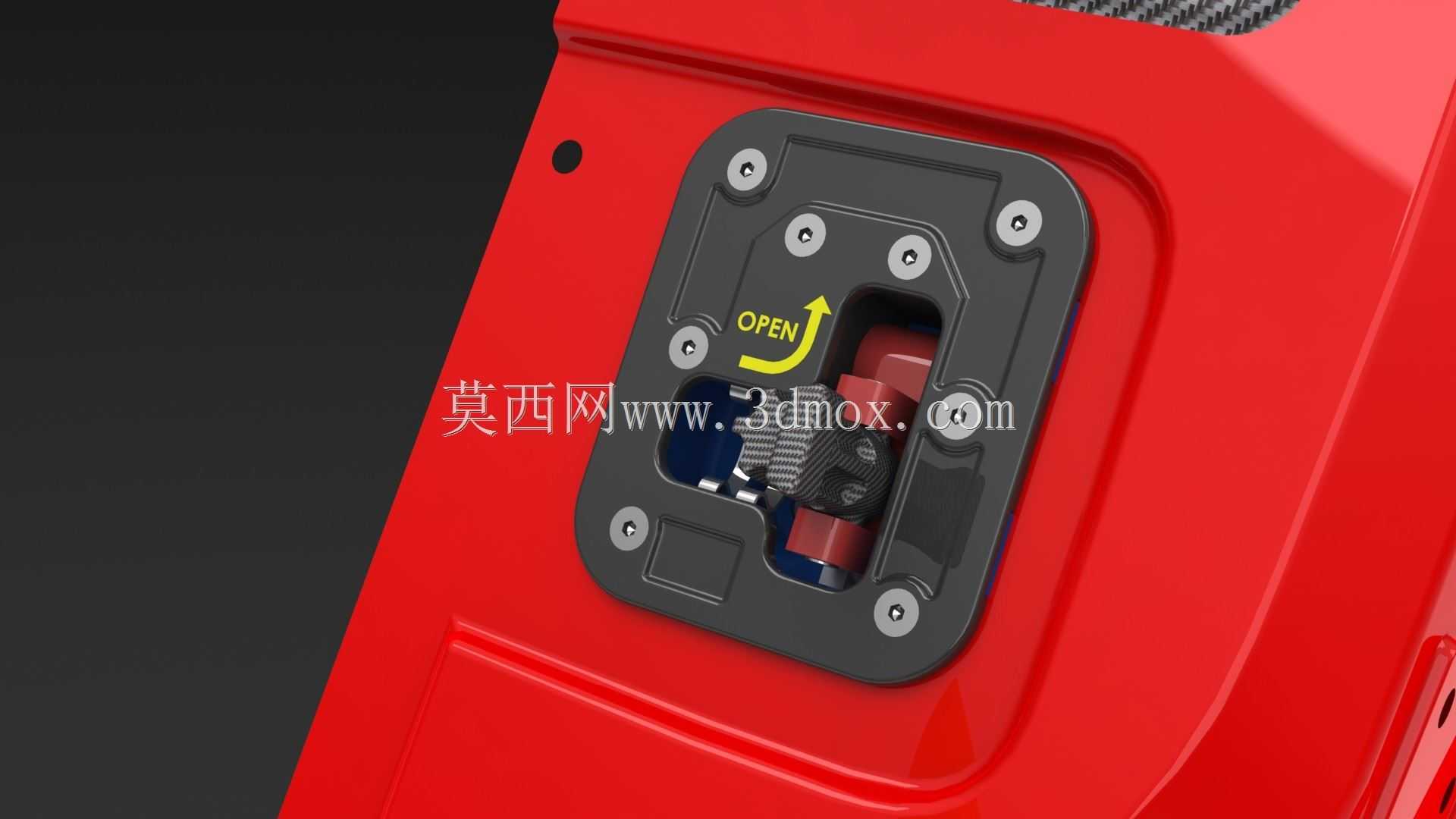

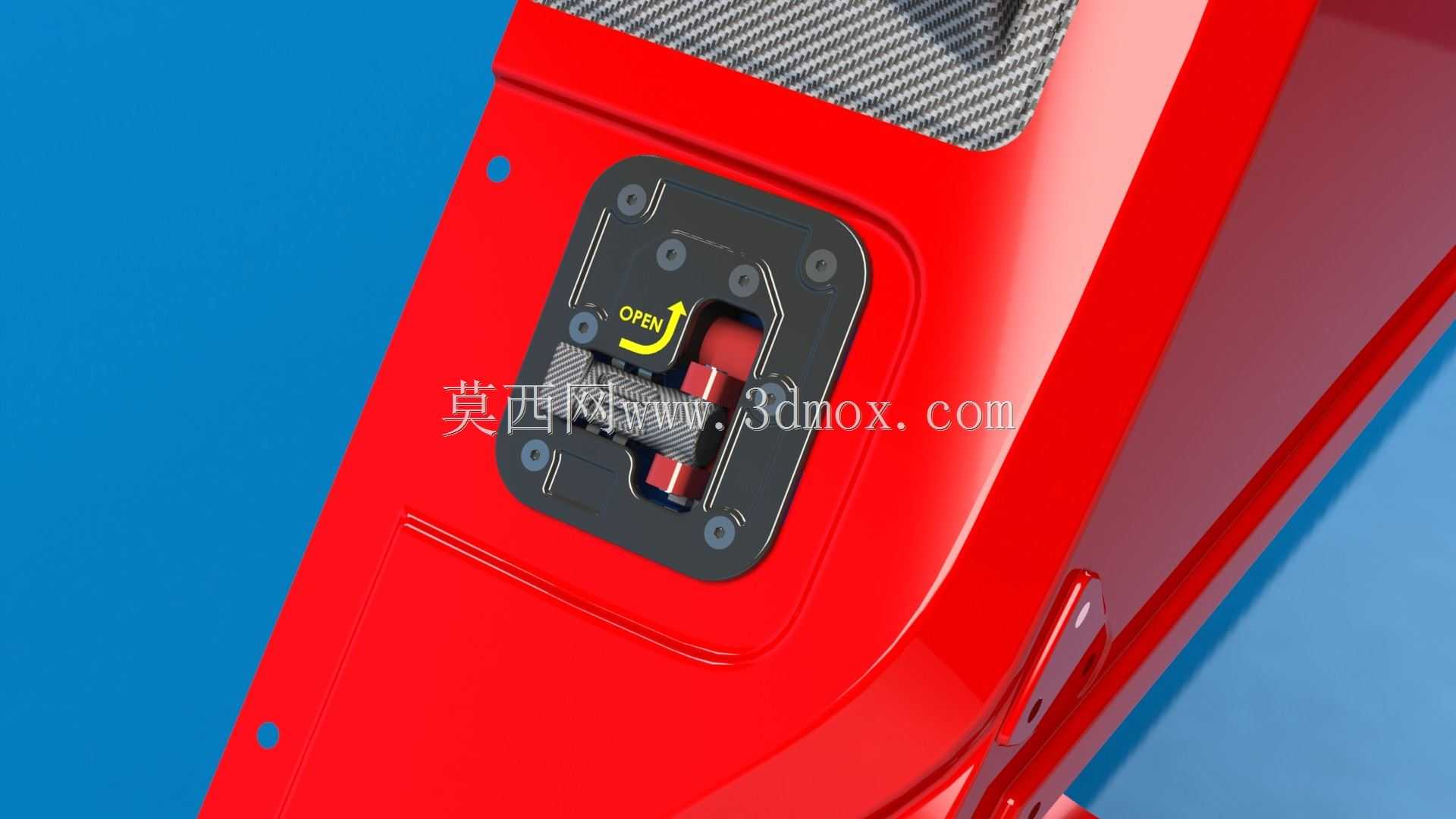

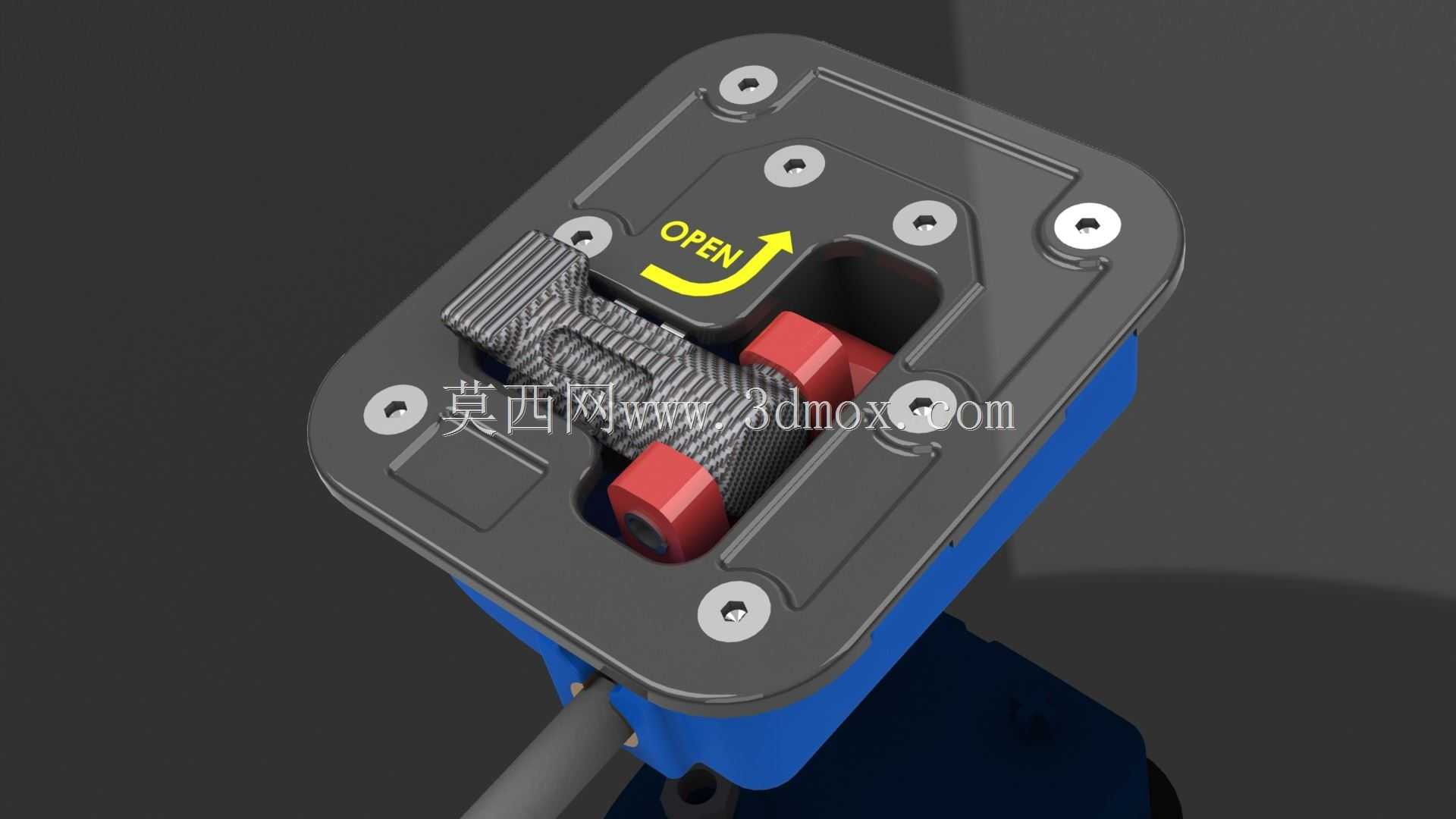

　　该结构件针对竞速类车辆赛事场景开发，核心服务于赛车动力系统、底盘状态参数的实时采集需求，适配场地赛、拉力赛等高强度竞技环境下的快速拆装检修工况，解决传统车载传感器拆装耗时、对位精度差、振动工况下易松脱的实际痛点。从结构布局来看，整体采用方形基座加侧置出线的设计，上盖通过六颗内六角紧固件与基座主体连接，紧固件沿安装法兰周向均匀分布，安装法兰预留对应沉头孔位，可直接通过螺栓固定在车身预设安装平面，安装面平面度公差控制在0.05mm以内，保证贴合后无应力变形。上盖表面设置的OPEN导向标识配合内部导向滑槽结构，可实现传感核心模块的无工具快速抽拉更换，抽拉行程控制在25mm，更换过程无需拆卸基座整体，

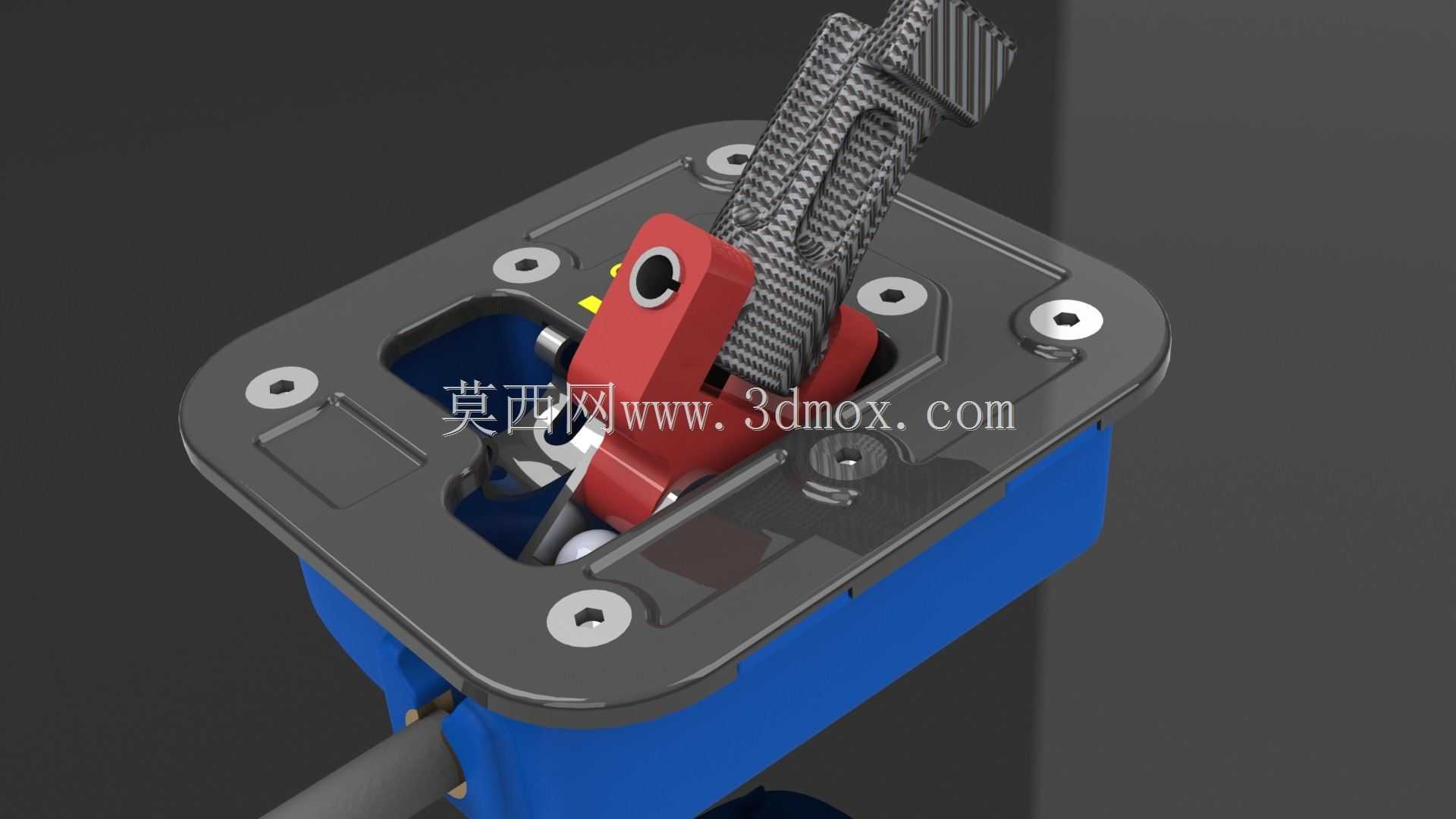

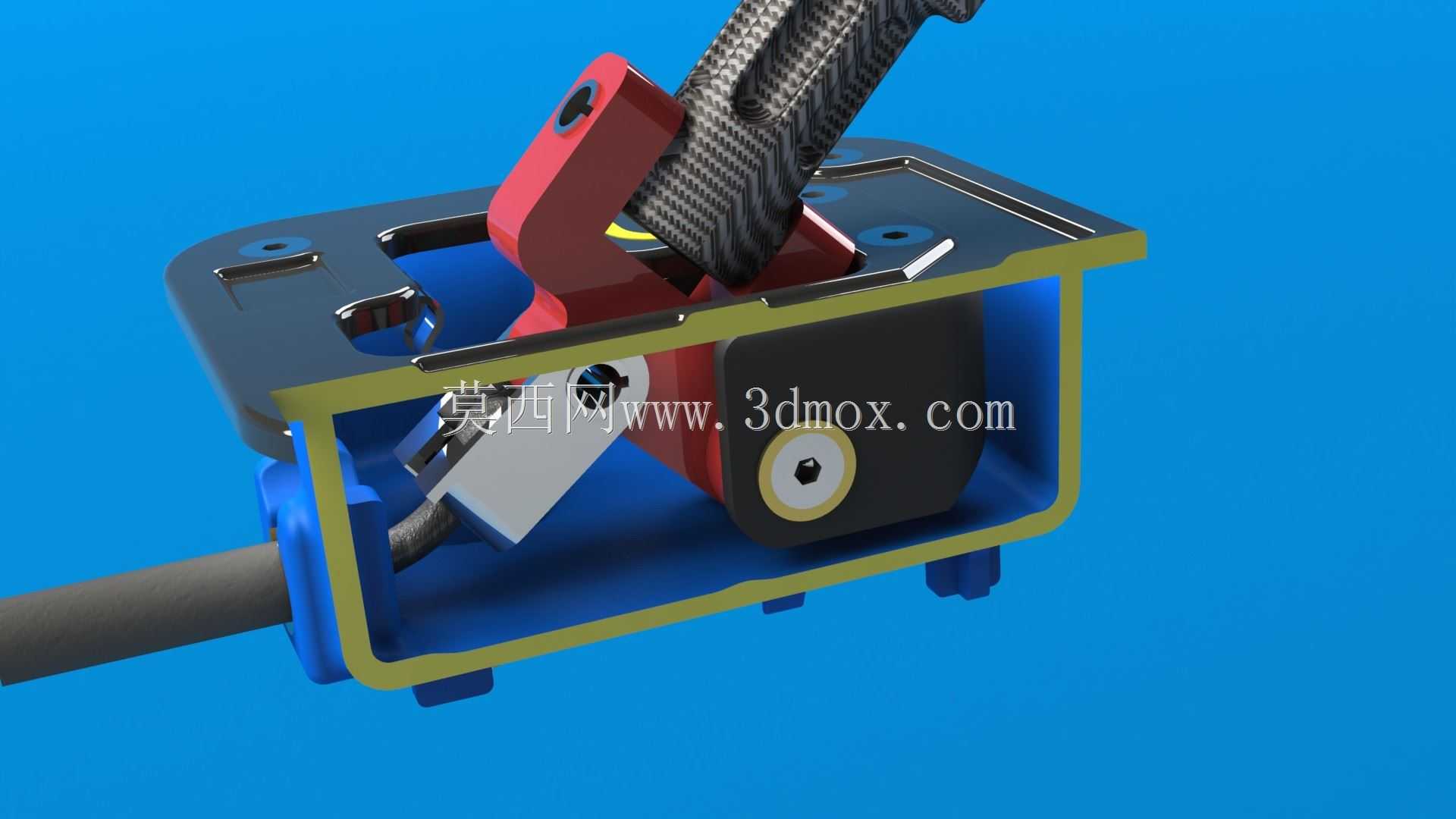

　　仅需解锁侧边红色锁紧卡扣即可完成模块取出，单步操作耗时不超过10秒，完全满足赛事进站抢修的时间要求。内部腔体设置有交叉式防滑纹理结构，一方面可增强模块装入后的摩擦力，避免高速过弯、急加减速工况下模块出现窜动，另一方面可形成多道密封阻隔槽，配合基座与上盖之间的密封胶条，可阻挡赛道扬尘、雨水、轮胎碎屑进入腔体内部，防护等级可达IP65，适配雨天、砂石路面等复杂赛事环境。侧边的两个红色锁紧卡扣采用斜面自锁结构，卡扣斜面角度设置为7度，处于机械自锁临界角度范围内，模块推入到位后卡扣自动弹起锁止，无需额外操作即可完成固定，解锁时仅需按压卡扣尾部即可解除锁止，操作反馈清晰，戴赛车手套也可准确操作。出线端采用侧向出线设计，

　　线缆出口处设置有橡胶防护套，可避免线缆反复弯折导致的线芯断裂，出线方向与安装平面平行，不会额外增加垂直方向的安装高度，整体安装后垂直方向总高度控制在42mm，可适配车身内部狭窄的安装空间，不会与周边悬架、线束、冷却管路产生运动干涉。从设计思路层面，该结构优先考虑赛事场景下的维修效率与可靠性，所有可操作部件均做了大尺寸倒角与防滑处理，操作时无需精准对位即可完成拆装，内部腔体预留有3mm的尺寸余量，可兼容同系列不同参数的传感模块安装，无需重新设计基座即可实现不同检测量程、不同检测参数的模块快速替换，大幅降低赛事备件储备成本。结构材质选择上，基座与上盖采用高强度玻纤增强尼龙材质注塑成型，在保证结构强度的同时将整体重量控制在120g以内，

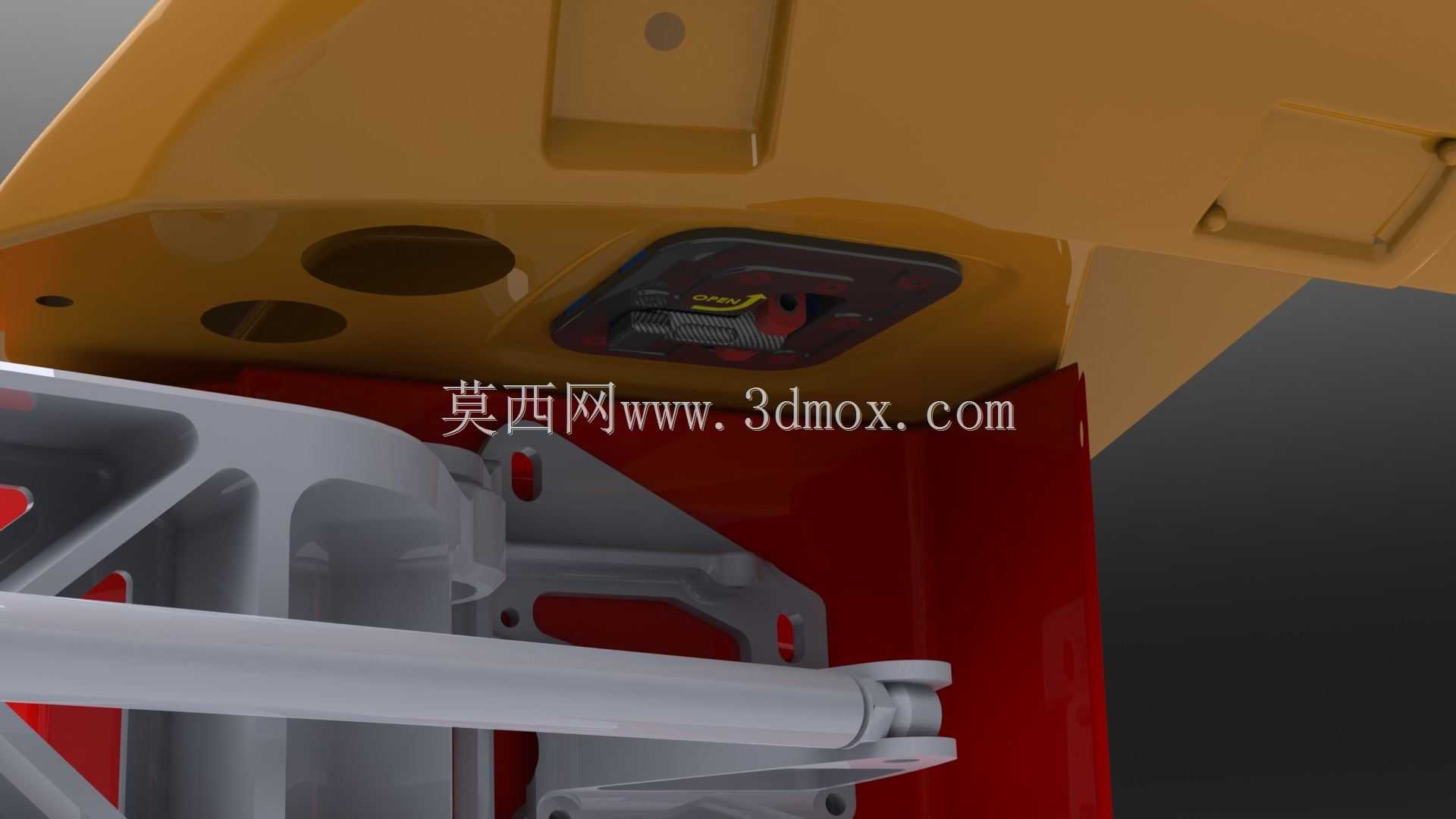

　　符合赛车轻量化设计要求，锁紧卡扣采用高韧性POM材质，反复插拔使用寿命可达1000次以上，满足整个赛季的使用需求。安装边界方面，基座整体长宽尺寸为78mm62mm，安装孔位中心距为68mm52mm，适配主流赛车传感器安装位的通用孔距标准，无需对车身安装位进行二次加工即可直接替换原有同类型传感器，安装时仅需保证安装面无凸起焊渣、油污即可，固定螺栓采用M4规格，拧紧力矩控制在2.5N·m，避免力矩过大导致基座变形。在实际赛事应用中，该结构可承载加速度、温度、压力等多种类型的传感核心模块，实时将车辆运行数据传输至赛事ECU与车队遥测系统，帮助车队实时掌握车辆状态，调整调校参数，快拆结构可让车队在练习赛、排位赛阶段快速更换不同参数的传感模块，快速完成不同调校方案的数据采集对比，大幅提升测试效率。结构内部还设置有定位销结构，模块装入时定位销可自动引导模块对准接插件位置，避免插歪导致的接插件针脚弯曲损坏，接插件采用镀金插针，接触电阻低，抗振动性能强，在10G以上的随机振动工况下仍可保持稳定的信号传输，不会出现数据中断、信号漂移的问题。
