气动驱动科尔塔多精密切割执行机构

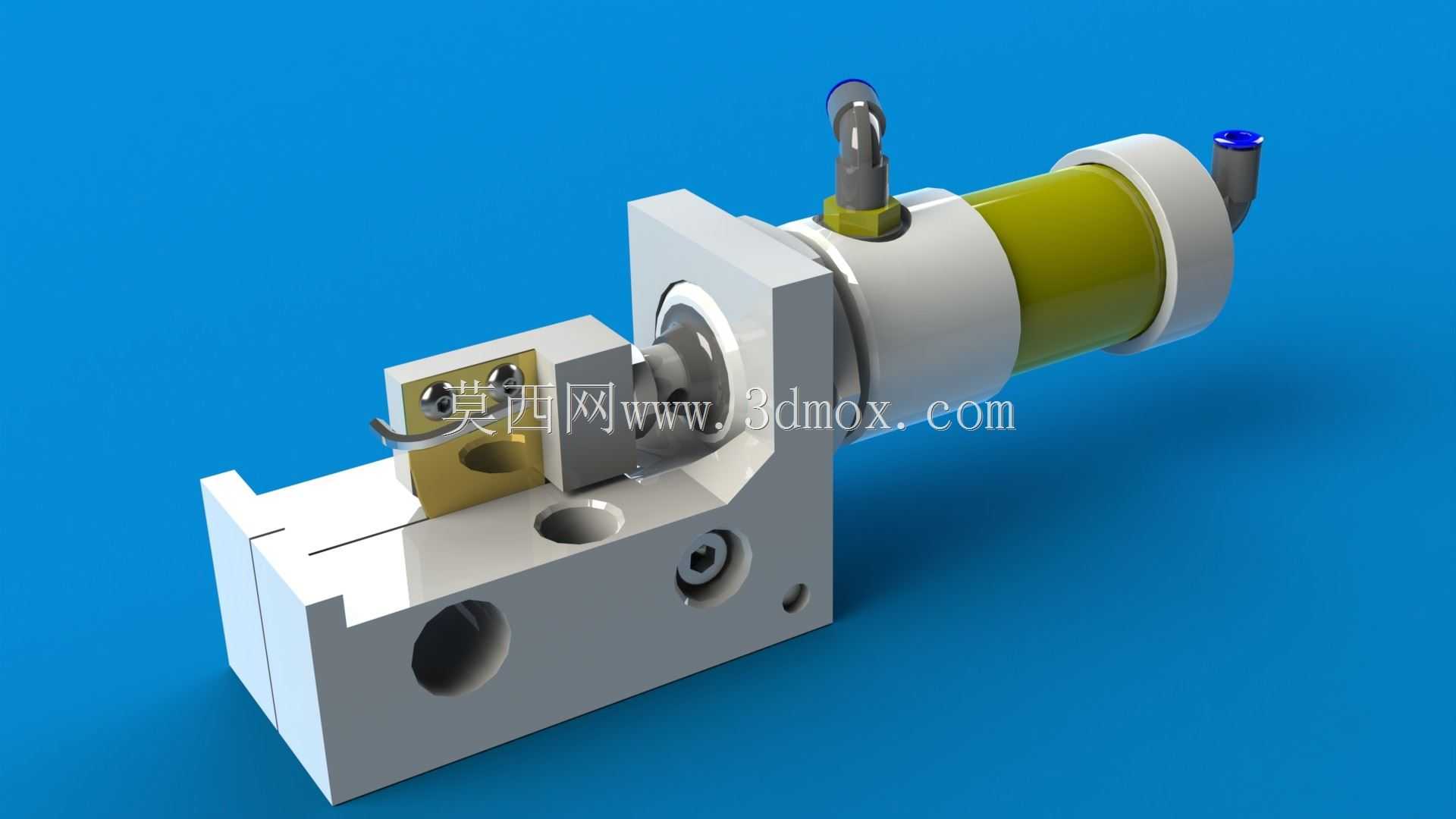

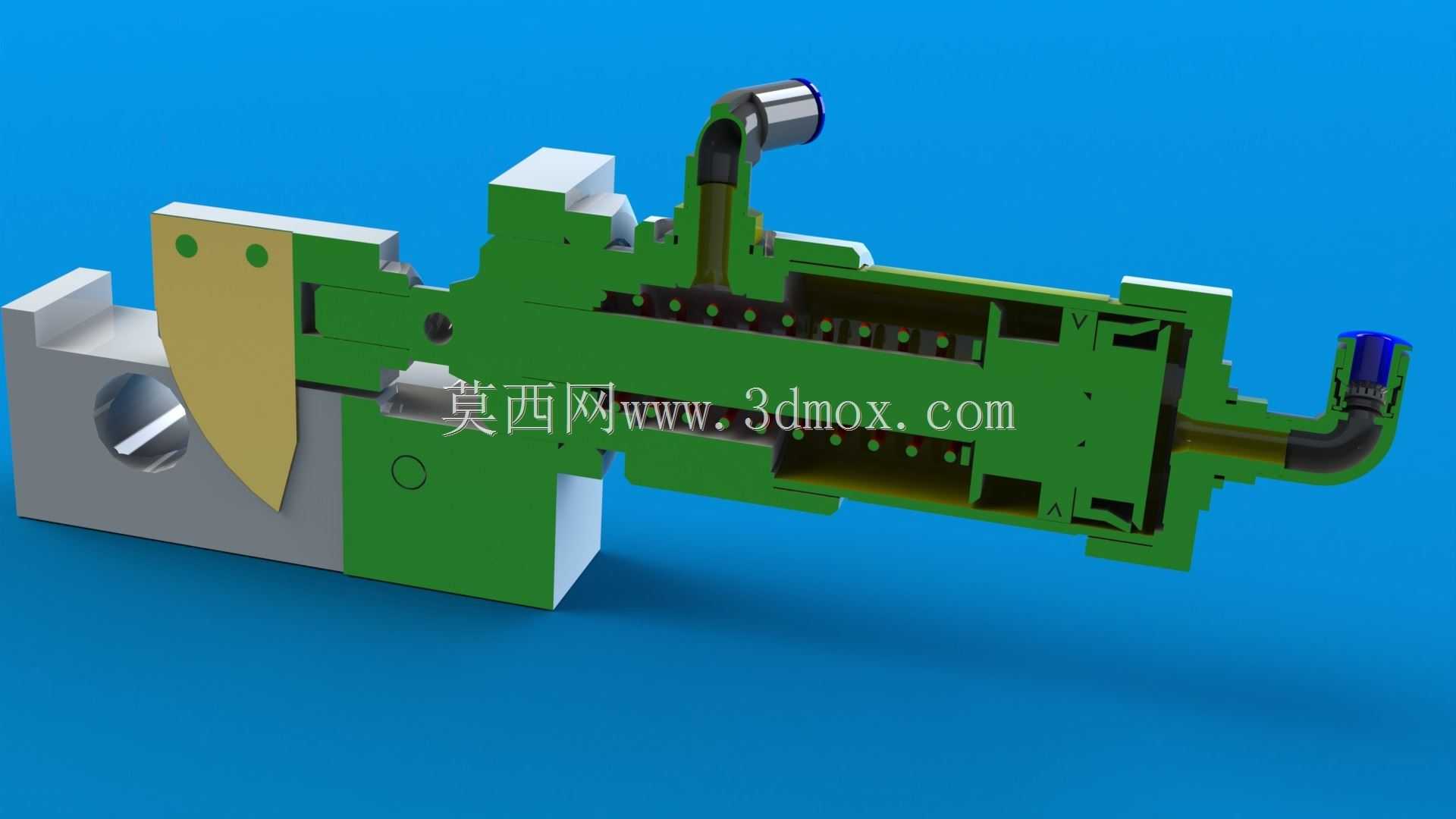

　　这套气动驱动的精密切割执行机构，常被集成在小型线束加工、薄型软质材料定长裁切、医用耗材分切这类需要精准冲切动作的工位上，和普通闸刀类裁切结构不同，它的执行端做了分体式导向设计，能把气缸输出的直线推力完全转化为切刀的垂直进给，避免侧向分力导致的切刀崩口或者裁切断面不齐的问题。从结构布局来看，驱动部分采用标准迷你气缸做动力源，气缸缸筒通过定位止口和安装基座完全锁固，缸体尾部预留了调速阀安装接口，现场调试时可以直接在进气、回气两路加装节流阀，根据裁切材料的硬度调整切刀进给和退回的速度，比如裁切薄硅胶管的时候可以放慢进给速度避免材料被挤压变形，裁切细漆包线的时候可以加快进给速度保证断面平整。基座部分采用整块铝合金铣削成型，

　　所有安装孔位都做了同轴度校验，切刀的滑动导轨直接在基座本体上加工出导向槽，没有额外加装线性导轨，一方面能缩小整体安装体积，另一方面减少了装配累积误差，切刀的往复运动精度可以控制在0.02mm以内，完全满足小尺寸工件的裁切精度要求。切刀固定座采用快拆式设计，松开侧面两颗紧定螺钉就能直接抽出切刀组件，更换不同刃口形状的切刀就能适配不同的加工需求，比如换成平口刀可以裁切塑料薄片，换成圆弧口刀可以裁切圆形软管，换成V型口刀可以裁切多芯线束，不需要重新调整整个机构的安装位置，换型时间能控制在五分钟以内，非常适合多品种小批量的柔性生产场景。安装边界上，整个机构的基座底部预留了两个沉头安装孔，侧面也设计了两个螺纹安装孔，

　　可以根据设备的安装空间选择底部固定或者侧面壁挂固定，不需要额外做转接板；整体横向安装尺寸从气缸尾部接头到切刀端面的总长度控制在180mm以内，基座的宽度和高度都控制在70mm以内，占用的安装空间非常小，哪怕是在紧凑的多工位转盘设备上也能轻松布置，不会和周边的送料机构、检测工位产生干涉。实际应用中，这套机构常和送料辊、到位传感器配合使用，当待裁切材料送到设定位置时，电磁阀换向给气缸供气，切刀快速下压完成裁切，到位后磁性开关发出信号，气缸退回等待下一次动作，整个动作循环可以做到0.5秒以内，能匹配每分钟100次以上的裁切节拍。设计的时候特意在切刀侧方预留了废料导出斜面，裁切产生的边角料会顺着斜面直接落到废料收集槽里，

　　不会堆积在导向槽里影响切刀的正常滑动，日常维护只需要定期在导向槽里涂抹少量润滑脂，就能保证长期运行无卡滞。和传统的电机驱动凸轮裁切机构相比，这套气动结构的零部件数量更少，没有复杂的传动齿轮或者凸轮结构，后期故障排查非常方便，出现动作异常的时候只需要检查气压、电磁阀和密封件就能快速定位问题，维护成本远低于电动裁切机构，在中小型自动化设备的裁切工位上普及率非常高。另外，气缸的进气接头采用万向快插式设计，可以根据设备的气管走向调整接头的朝向，避免气管弯折导致的气路不畅，切刀的下止点位置可以通过基座上的限位螺钉微调，能精准控制切刀的切入深度，哪怕是裁切0.1mm厚的薄膜材料，也不会切到下方的送料垫板，延长垫板的使用寿命。
