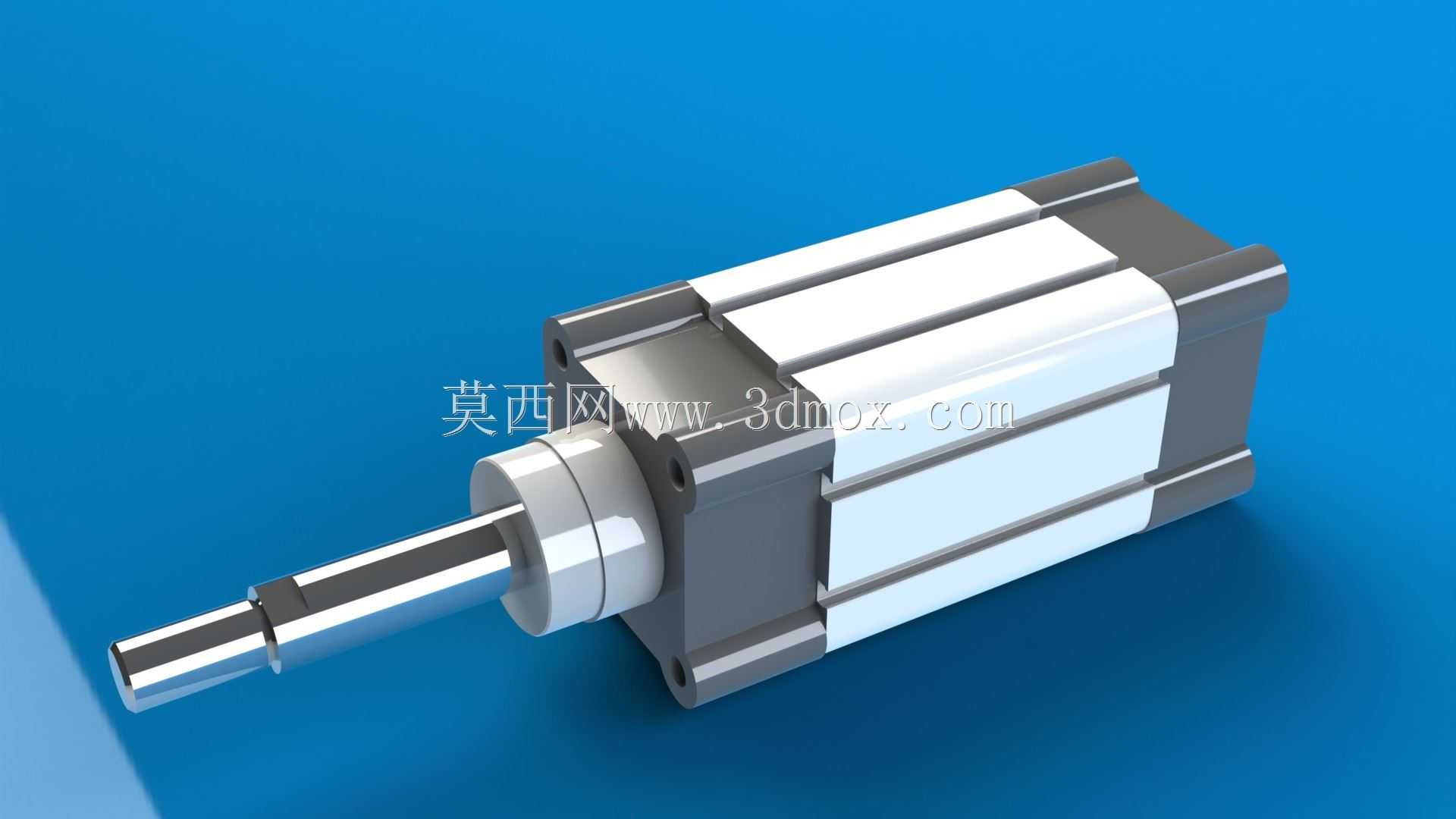

紧凑型标准气动执行气缸三维结构

　　这款气动执行元件的三维结构还原，完全贴合常规气动系统的选型适配逻辑，从实际产线应用的角度出发，覆盖了轻工包装、电子装配、小型工装夹具等多个场景的使用需求。在3C电子装配工位上，这类气缸常被用于工件的短距离推料、定位挡停，配合线体传感器完成工件到位后的顶升动作，响应速度快，动作行程稳定，不会因为频繁启停出现输出力波动的问题；在包装生产线的折边、压合工位，它可以配合导向机构完成包装盒盖的压合动作，输出力调节范围适配常规纸质、薄塑料包装的压装需求，不会因为压力过大造成工件表面损伤。

　　从功能特性来看，这款气缸采用双作用气路设计，两端气口分别对应活塞杆的伸出与缩回动作，可通过调节供气压力灵活调整输出推力与拉力，适配不同负载的驱动需求。活塞杆表面做了硬化处理，降低长期往复运动带来的磨损，缸筒采用硬质阳极氧化工艺，内壁粗糙度控制在气动元件的标准范围内，减少活塞运动的摩擦阻力，降低运行过程中的漏气概率。端盖与缸筒的连接采用标准拉杆锁紧结构，密封件选用常规气动系统通用的丁腈橡胶材质，耐常规工业环境的油污、粉尘，使用寿命满足通用工业场景的连续运行要求。

　　设计过程中优先考虑了安装互换性，整体安装尺寸符合常规紧凑型气缸的通用安装规范，缸体两端预留了标准的通孔安装位，既可以采用缸体端面直接锁附的安装方式，也可以配合标准脚架、法兰安装件完成不同方向的固定，不需要额外做安装位的二次加工。活塞杆端部采用标准外螺纹设计，可直接连接浮动接头、推板、吸盘安装座等常用执行附件，不需要额外加工转接结构，降低现场安装的适配成本。气口位置设置在缸体端盖的侧面，采用标准内螺纹气口，可直接对接常规气动快插接头，气路排布时不会和周边安装结构产生干涉。

　　从安装边界来看，这款气缸的整体外轮廓做了倒角处理，没有突出的尖锐结构，在密集排布的多工位工装中，不会和相邻的气动元件、传感器走线产生结构干涉。活塞杆伸出到最大行程时，整体长度不会超出常规紧凑型安装空间的预留范围，缩回状态下的总长适配狭小安装空间的布局需求，缸体的截面尺寸和同行程规格的标准气缸完全一致，设备改造时可以直接替换同规格的老旧气缸，不需要重新调整安装板的开孔位置。建模过程中还原了所有的密封槽、安装孔、定位止口的细节，活塞与缸筒的配合间隙、活塞杆与端盖导向套的配合公差都按照实际加工的公差范围设置，既可以用于设备方案的布局评审，也可以作为气动系统选型的参考模型，导入装配体后可以直接模拟气缸的伸缩动作，验证运动过程中是否和周边结构存在行程干涉，提前规避现场安装时的结构冲突问题。
