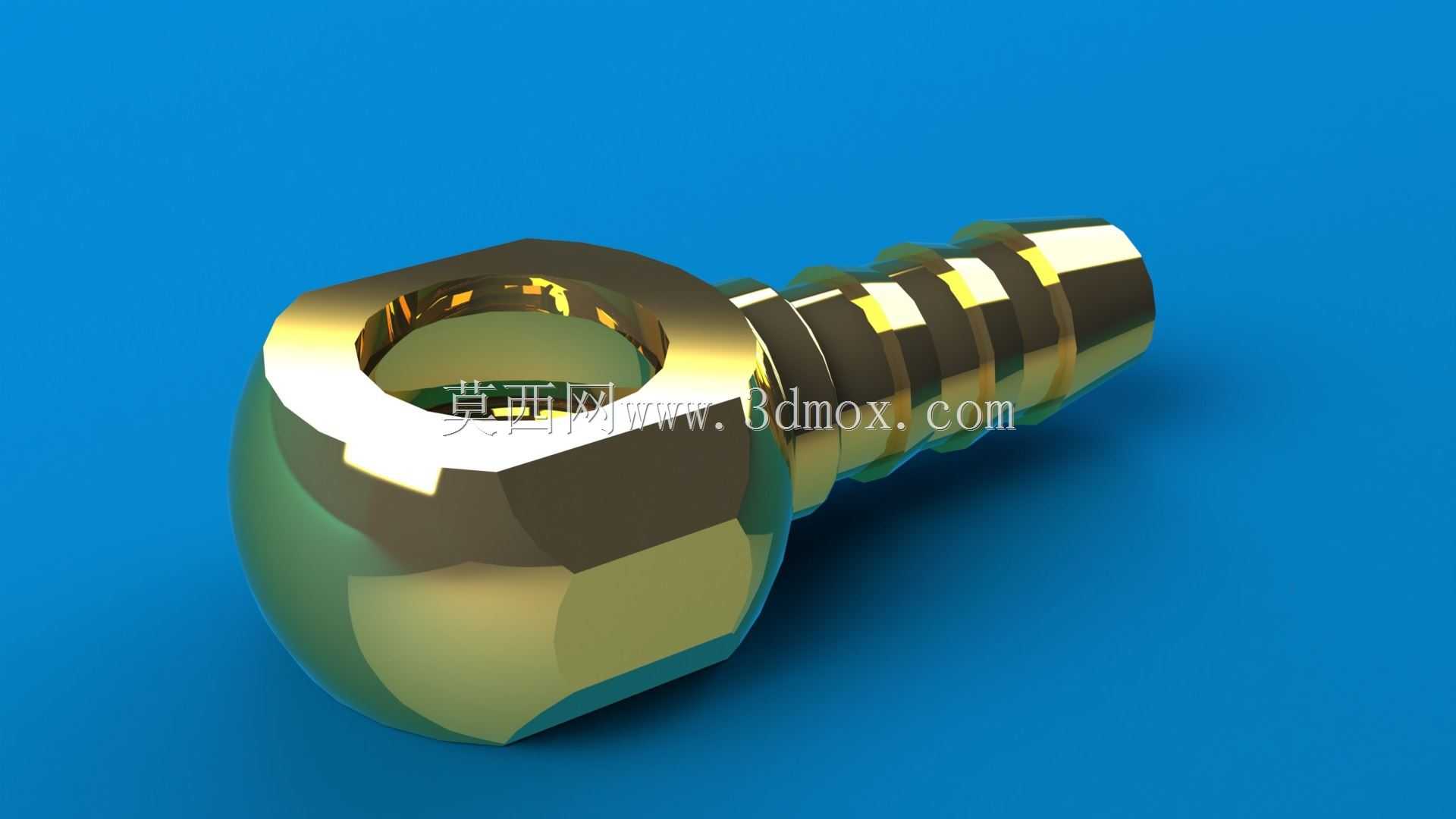

黄铜材质10mm规格铰接式管路接头

　　在气动、低压液压以及流体输送类设备的管路布局中，这类带六角球头的竹节式接头是解决空间受限位置管路转向连接的常用零件，尤其适合传感器配套气路、小型执行元件的气源连接场景，比如自动化检测工位上的压力传感器取压口连接、小型气缸的进出气口接驳，都能看到这类接头的应用。不同于常规的直插式或螺纹直通接头，这款接头的球头铰接结构允许连接的软管在一定角度范围内调整走向，不需要额外增加弯头配件就能规避周边结构的干涉，在紧凑的设备内腔布线时，能大幅减少管路弯折导致的气阻增大问题，也能降低软管反复弯折产生的疲劳开裂风险。

　　从结构设计逻辑来看，接头一端的外六角球头是核心的密封与铰接部位，加工时需要保证球头表面的圆度与粗糙度，装配时配合对应的铰接螺栓压合在安装基面上，既能实现周向的角度转动，又能保证接触面的密封性能，不需要额外加装密封垫片就能满足低压工况下的密封要求，减少了装配时的零件数量。另一端的多段竹节式倒刺结构，是针对柔性软管连接设计的，每一段倒刺的外径都略大于适配软管的内径，软管套入后倒刺会嵌入软管内壁，配合管箍锁紧后能承受常规气动系统0.8MPa以内的工作压力，不会出现管路脱开的问题，竹节段的长度经过匹配设计，10mm规格的接头适配内径10mm的气动软管或输油软管，套入深度足够保证连接强度，不会因为管路拉扯出现松脱。

　　从安装边界尺寸来看，接头的六角球头对边尺寸符合常规紧固件的尺寸规范，使用普通开口扳手就能完成铰接端的锁紧操作，不需要特殊工装；竹节段的最大外径控制在合理范围，套入软管后整体外径不会超出安装空间的预留尺寸，在传感器安装座这类空间狭小的位置，不会和周边的传感器线缆、固定支架产生干涉。设计这类接头的三维模型时，需要重点还原球头与六角部分的过渡曲面，保证铰接转动时的角度范围符合实际使用要求，通常这类接头允许的管路调整角度在15度到30度之间，建模时要准确控制球头的球心位置，避免装配后出现转动卡滞或者密封面贴合不严的问题；竹节段的倒刺角度也要还原实际加工参数，倒刺的倾斜角度过小会导致锁紧力不足，角度过大则会增加软管套入时的难度，甚至会切伤软管内壁影响使用寿命。

　　在实际设备维护中，这类接头的更换频率相对较低，黄铜材质本身具备不错的耐腐蚀性，在常规的压缩空气、低压液压油介质中不会出现过快的锈蚀问题，表面的镀金处理（部分工况为镀镍）一方面能提升外观质感，另一方面也能进一步提升抗氧化能力，适合在有一定湿度的工业环境中使用。选型时需要注意，这款10mm规格的接头对应的是软管内径尺寸，不能和接头的螺纹尺寸混淆，铰接端的螺纹规格需要和安装基座的螺纹孔匹配，避免出现螺纹不匹配导致的安装失败或者密封失效问题。在三维装配设计阶段，将这类接头模型导入装配体后，需要模拟管路的走向调整，确认接头转动到极限角度时，连接的软管不会和周边的设备结构产生摩擦，长期摩擦会导致软管磨损漏气，影响设备的正常运行。另外，这类接头不适合用于高压流体输送场景，铰接结构的密封形式在高压下容易出现泄漏，通常仅用于1.6MPa以下的低压管路系统，在高压液压系统中需要选用带硬密封的专用铰接接头，这点在选型和设计时需要提前明确工况参数，避免错用导致的设备故障。
