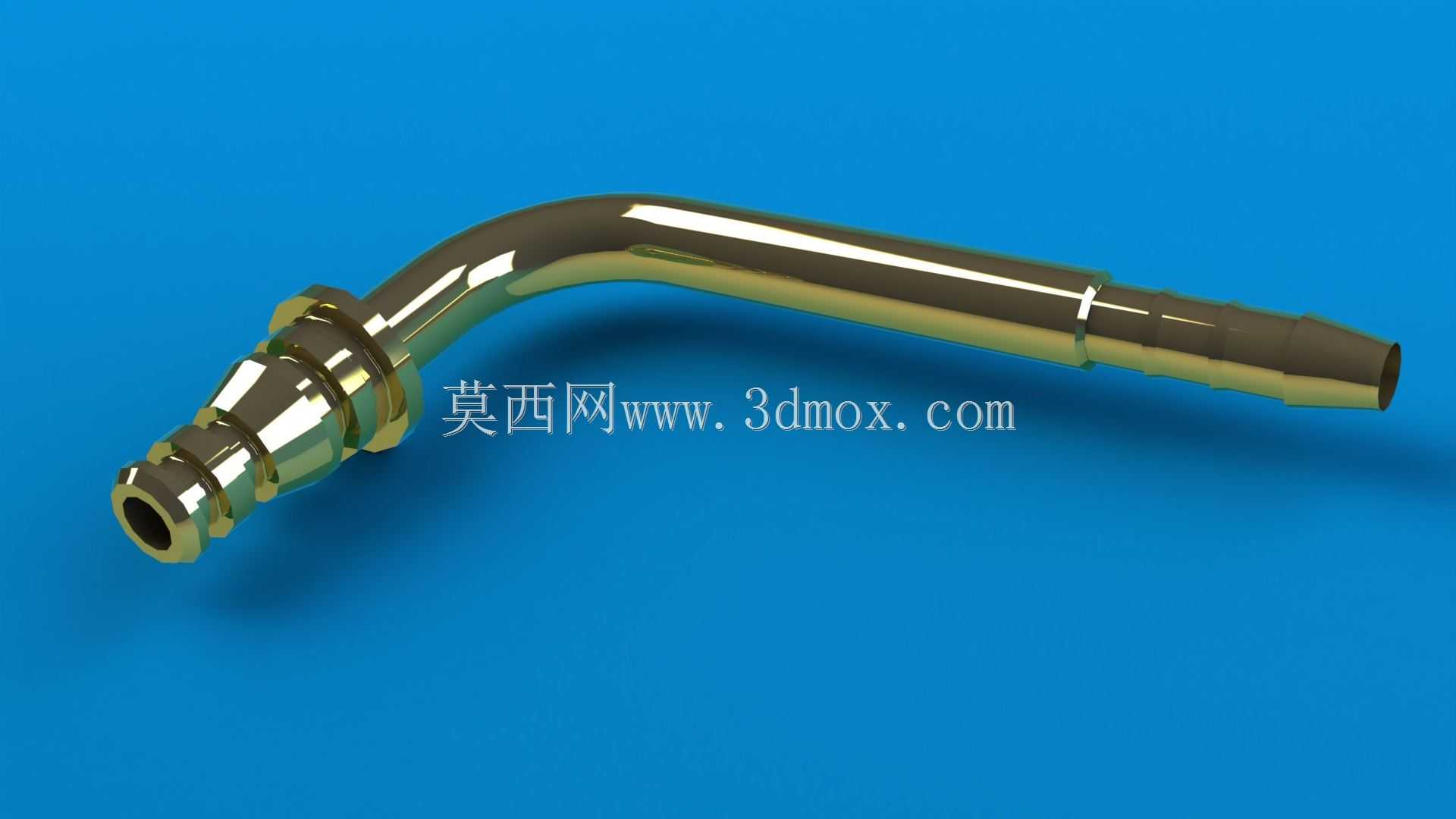

90度弯角车钩式快插气液管路接头

　　在气动控制回路、低压流体输送管路、小型液压辅助系统的现场布设中，经常会遇到管路需要直角转向同时要求快速拆装的工况，这类场景下如果采用硬管弯折加普通卡套接头的组合，不仅安装时需要精准配弯，后期维护拆换也会耗费大量工时，尤其是在设备内部走线空间局促的位置，硬管弯折的角度误差很容易导致接口处产生持续装配应力，长期运行受管路振动、介质温度变化影响，应力集中位置很容易出现渗漏甚至接头断裂的问题。这款90度弯角结构的快插接头，就是针对这类直角转向的管路连接需求设计的，区别于常规直型快插接头，它直接将弯角结构集成在接头本体上，不需要额外搭配直角转接头，减少了一个潜在的渗漏点，同时也压缩了管路转向位置的整体安装空间。从结构设计来看，

　　接头的一端采用了多段倒刺式的竹节结构，也就是行业内常说的宝塔接头形式，这种结构主要用来适配橡胶、聚氨酯类的柔性软管，安装时只需要将软管加热或者借助专用工装推过倒刺段，倒刺的锥面结构会在软管回弹后牢牢卡住管壁内侧，配合外置的喉箍紧固之后，能够承受常规气动系统0.8MPa以内的工作压力，也能适配低压输水、低压润滑油输送的工况，不会出现软管受压力脱落的问题。接头的弯角过渡段采用了大圆弧流线型设计，没有直角弯折的流道突变，介质在流经弯角位置时不会产生明显的紊流，能够有效降低管路的压力损失，同时也避免了流道直角位置长期受介质冲蚀导致的结构磨损，对于含有微小固体杂质的流体介质，这种流线型流道也不容易出现杂质沉积堵塞的问题。

　　接头的另一端是车钩式的快插结构，区别于常规的按压式快插接头，这种车钩结构在对接时只需要将公头对准母头推入，听到卡扣锁止的声响之后就完成连接，不需要额外的操作，拆卸时只需要拉动车钩式的锁套就可以顺利脱开，在狭小的设备内部空间操作时，不需要预留手指按压解锁的空间，单手就可以完成拆装作业，非常适合设备密集排布、操作空间有限的工业现场。在实际选型应用时，需要重点关注接头的几个安装边界参数：首先是弯角两端的中心距，这个尺寸直接决定了接头安装之后在两个垂直方向上的空间占用，在布局管路时要提前预留出对应的安装空间，避免接头和周边的设备结构件产生干涉；其次是竹节端的外径尺寸，这个尺寸必须和适配的软管内径严格匹配，尺寸过大会导致软管安装困难，

　　甚至撑裂软管内层，尺寸过小则会导致密封不严、容易脱落；快插端的接口规格也要和对接的公头尺寸保持一致，不同系列的快插接口锁止尺寸存在差异，混装很容易出现锁止不牢、受压脱开的问题。从材质选择来看，这类接头通常采用黄铜镀镍的工艺处理，黄铜本身的切削加工性能好，能够加工出精度较高的流道和锁止结构，镀镍层则能够提升接头的防腐蚀能力，在普通车间环境下不会轻易生锈，也能适配大多数常规的工业流体介质，不会和介质产生化学反应污染管路。在建模过程中，需要重点还原几个关键的结构特征：一是竹节段的倒刺角度和每一段倒刺的间距，这个尺寸直接影响和软管的配合紧密度，倒刺的倾斜角度通常控制在15度左右，角度过大容易割伤软管内层，角度过小则卡紧力不足；二是弯角段的圆弧半径，既要保证流道的顺滑，也要控制弯角位置的壁厚，避免壁厚不均导致的结构强度薄弱点；三是快插端的锁止槽尺寸和车钩卡扣的配合间隙，间隙过大会导致连接晃动，间隙过小则会出现插拔卡滞的问题。这类接头广泛应用在自动化生产线的气路布设、小型机床的冷却管路连接、检测设备的气控回路、车辆的辅助气路系统中，尤其是在设备后期改造、管路临时调整的场景下，这种集成弯角的快插接头能够大幅减少管路安装的工作量，不需要复杂的弯管作业，只需要裁切合适长度的软管就可以完成管路布设，后期维护更换元件时也不需要拆卸整段管路，只需要脱开快插接口就可以完成元件更换，能够有效缩短设备的停机维护时间。
