45度角快插式气路连接接头结构

　　在气动回路布设、小型流体管路装配的现场作业场景里，经常会遇到管路需要转向避让周边结构件的情况，直型快插接头无法适配转角位置的安装需求，而额外增加转接弯头不仅会提升管路接头数量、增加潜在泄漏点，还会占用更多安装空间，给紧凑布局的设备内部管路排布带来不少麻烦。这款45度角的快挂接装置，正是针对这类转角管路连接场景设计的连接件，能够在完成管路45度转向的同时，实现管路的快速插拔连接，省去额外转接件的装配步骤。

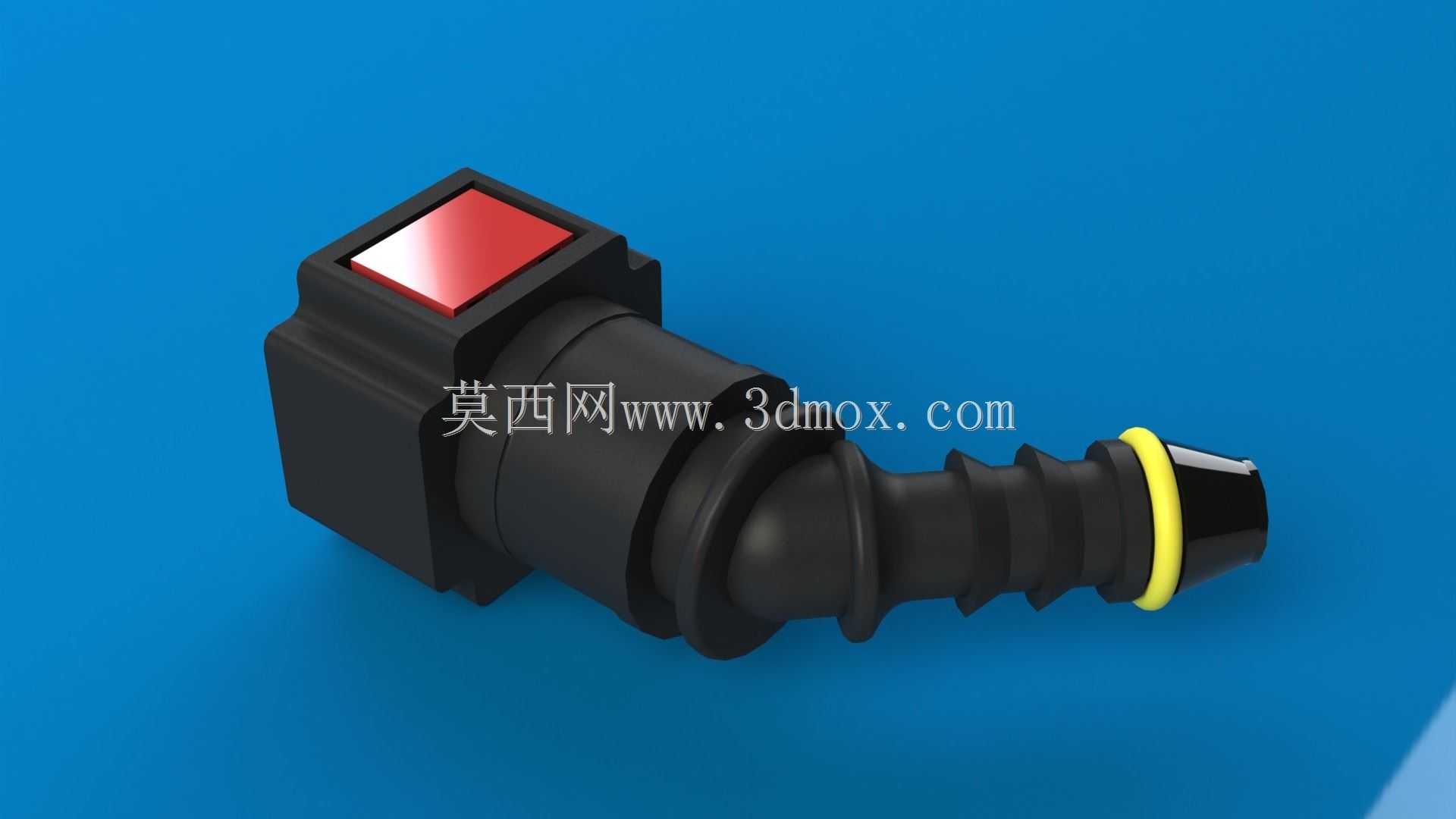

　　从实际使用功能来看，这款接头主要用于气动系统中硬质尼龙气管、柔性PU气管的快速对接，接头一端为快插锁紧结构，接入气管时无需额外工具，直接将气管插入接口即可依靠内部的卡簧结构锁紧气管外壁，配合内部的密封胶圈实现气密封堵，拆卸时只需按压接头端部的红色解锁按键，即可松开内部卡爪，顺利拔出气管，能够大幅提升现场管路装配、后期维护的拆装效率。接头的另一端为带防滑波纹结构的尾端，搭配黄色密封挡圈，可适配对应规格的软管套接，也可根据安装需求搭配卡箍实现更牢固的管路固定，满足不同管路材质的连接需求。

　　在设计思路上，这款接头首先考虑了安装空间的适配性，45度的转向角度经过实际场景验证，既能够避开相邻的设备结构件，又不会出现90度弯头带来的气路阻力陡增问题，气流经过接头时的流道过渡平缓，压力损失控制在极低水平，不会对气动回路的压力稳定性造成明显影响。接头主体采用增强工程塑料材质注塑成型，兼顾结构强度与轻量化需求，同时具备不错的耐油、耐弱腐蚀性能，能够适配常规工业车间的气动系统使用环境，不会因接触常规气动润滑油、车间冷凝水出现材质老化开裂问题。端部的红色解锁按键采用高辨识度的配色设计，在密集排布的管路中能够快速识别解锁位置，方便运维人员快速操作，避免误拆相邻管路接头。

　　从安装边界尺寸来看，这款接头的快插端外径控制在紧凑范围内，相邻接头的最小安装间距可控制在18mm以内，能够适配阀岛、多管路集成气路板的密集安装需求，不会出现相邻接头干涉无法装配的问题。接头尾端的波纹段长度经过优化，套接软管后可承受一定角度的管路摆动，不会因管路小幅晃动出现连接处松脱、密封失效的问题，适配设备运行过程中存在小幅振动的安装场景。接头整体的轴向长度相比同规格直型接头加45度弯头的组合缩短了近三分之一，在狭小的设备腔体内部布设管路时，能够有效节省管路占用空间，给其他元器件的排布留出更多余量。

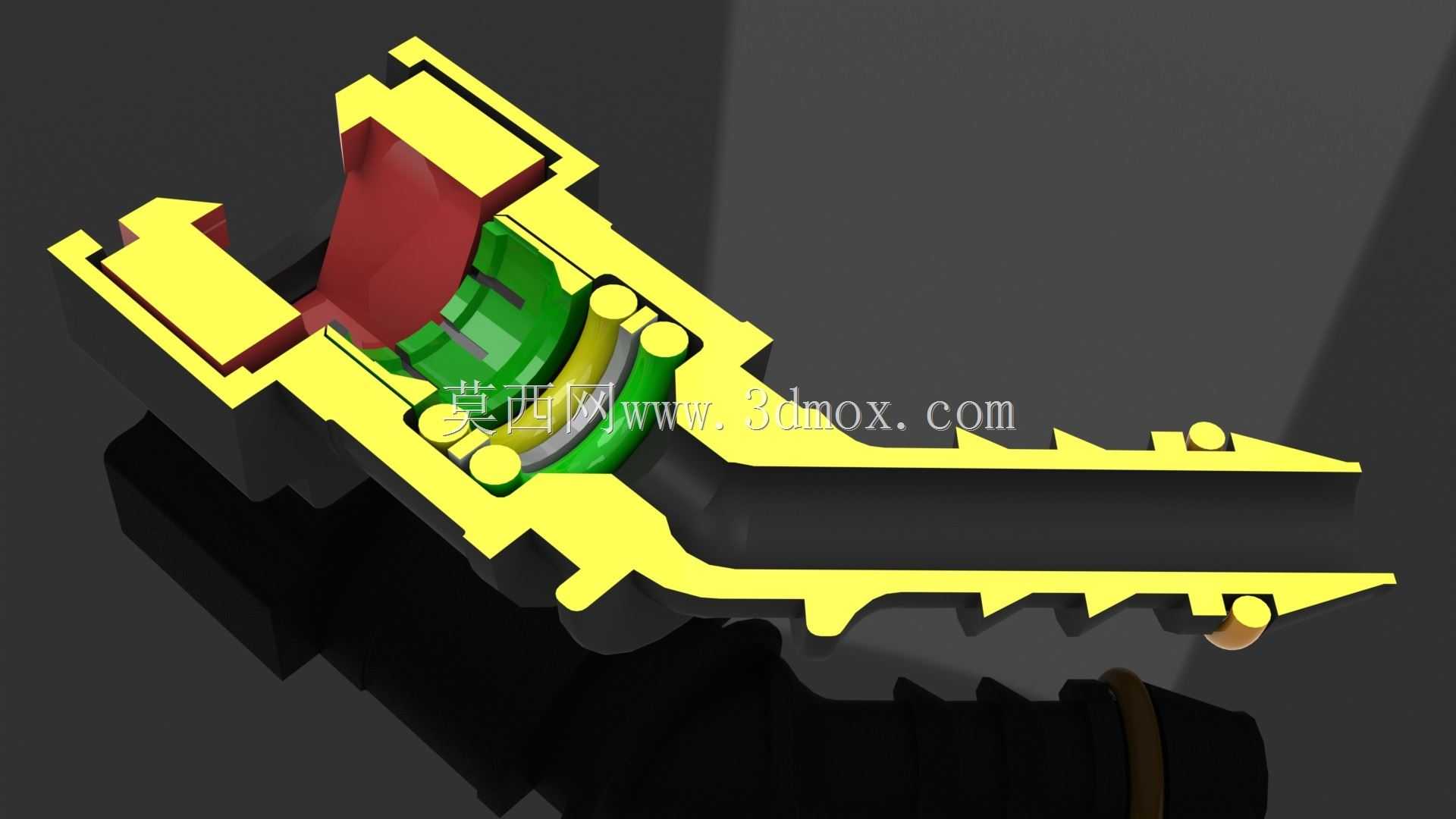

　　在结构细节处理上，接头内部的流道采用圆弧过渡设计，没有明显的直角台阶，避免气流经过时产生紊流、啸叫问题，同时也减少了流道内部的杂质堆积风险，长期使用不会因杂质卡滞影响锁紧结构的动作可靠性。外部的防滑波纹结构不仅能够提升软管套接后的摩擦力，还能够增加接头本身的结构强度，在受到意外外力磕碰时，波纹段可吸收部分冲击能量，避免接头主体出现断裂损坏。黄色的密封挡圈除了起到密封限位作用外，还能够作为安装到位的标识，当软管套接至挡圈位置时即可确认管路安装到位，避免出现管路插接过浅导致的漏气、脱管问题。

　　实际选型使用时，需要匹配对应外径的气管规格，快插端适配的气管外径公差需要控制在±0.1mm以内，避免因气管外径超差出现锁紧不牢、密封失效的问题。接头的工作压力范围覆盖常规气动系统的0-1MPa工作区间，能够满足大部分工业气动设备的管路压力需求，工作温度范围适配-20℃到80℃的常规工业环境，在北方冬季无保温的车间环境、南方夏季高温车间环境下都能够稳定工作，不会因温度变化出现密封件失效、材质脆化问题。
