碳纤维折叠电动踏板车结构设计方案

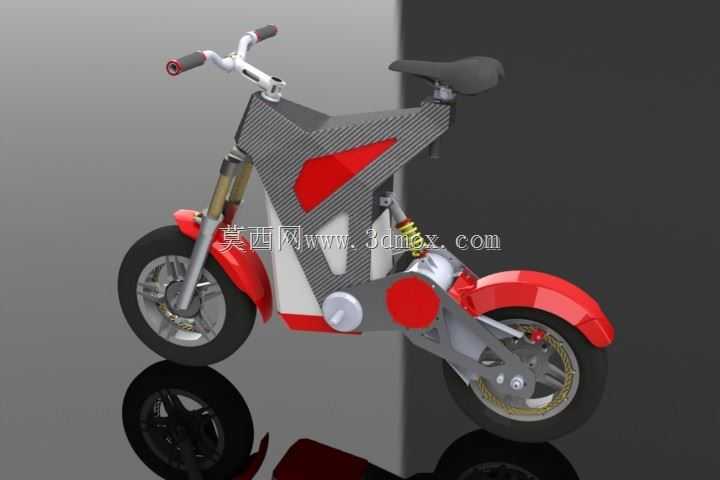

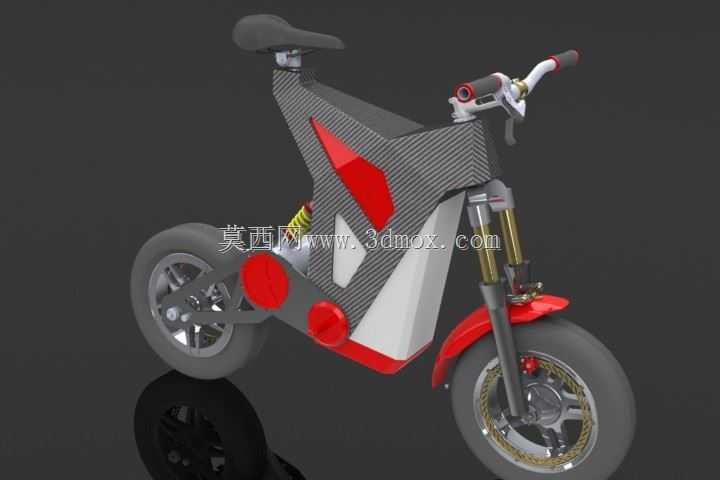

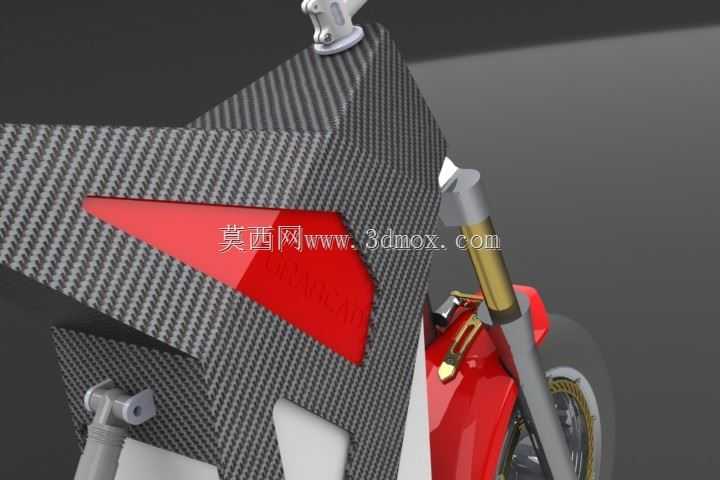

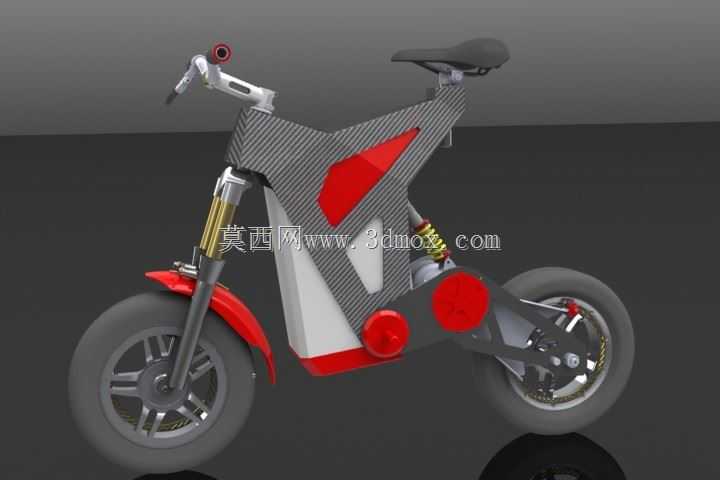

　　这款两轮代步载具的三维结构设计，核心瞄准城市最后三公里通勤、商圈短途接驳、校园园区内移动的高频使用场景，区别于传统大体积电动自行车，整体结构围绕便携收纳、轻量化承载两个核心目标做拆解设计。先看车架主体结构，采用碳纤维复合板材做一体化成型的主受力框架，框架轮廓做了三角镂空的力学优化，既减少非受力区域的材料冗余降低自重，又通过三角受力结构保证骑行过程中垂直载荷、侧向冲击力的传导路径顺畅，不会出现普通薄壁车架骑行时的软脚形变问题。车架侧面预留的红色装饰嵌件安装位，并非单纯的外观装饰，实际是电池仓的快拆检修盖板，日常维护电池时不需要拆解主车架结构，掀开盖板即可完成电池的更换与检修，盖板边缘做了一圈橡胶密封槽，安装后可以阻挡日常骑行时的路面积水、扬尘进入电池仓，避免电路接触故障。

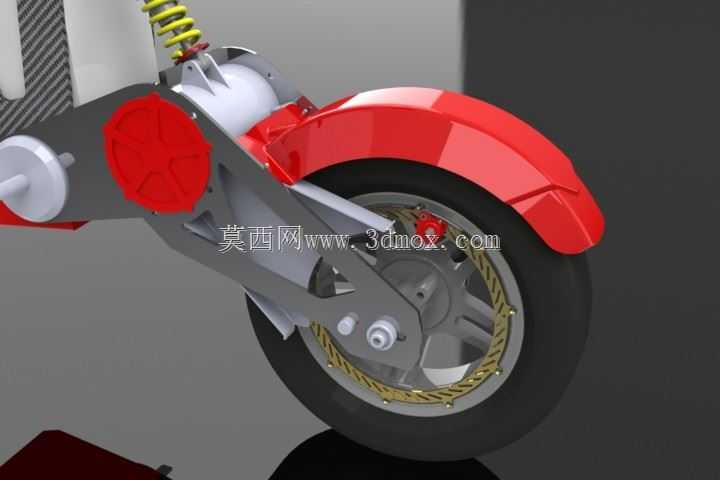

　　行走部分的结构设计兼顾了通过性与收纳体积，前后轮均采用12寸小直径轮毂，搭配碟刹制动结构，前叉采用正置液压减震结构，减震行程设定为40mm，刚好可以过滤城市铺装路面的井盖接缝、人行道地砖落差带来的颠簸，不会因为减震行程过长导致折叠后整体厚度超标。后减震采用中置单弹簧减震结构，安装位置隐藏在车架后三角的镂空区域，减震器上端连接车架主受力点，下端连接后摇臂的转轴位置，骑行时后轮受到的冲击力会通过摇臂传导到减震器，再分散到整个碳纤维车架上，避免应力集中在摇臂焊接位置导致结构断裂。车把部分采用可折叠的快拆结构，立管与车架连接处设置了弹簧卡扣，需要收纳时扳动卡扣即可将车把向下翻折贴合到车架侧面，翻折后车把不会突出车架轮廓，整个载具折叠后的尺寸可以轻松放入家用轿车的后备箱，也能带上地铁、公交等公共交通，不会占用过多公共空间。

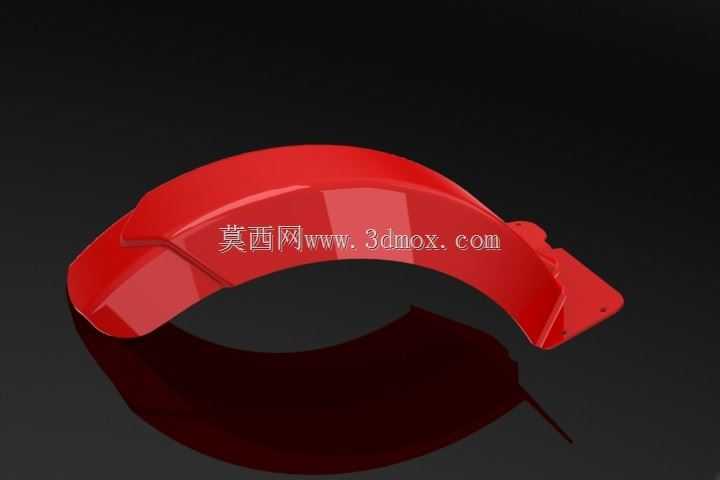

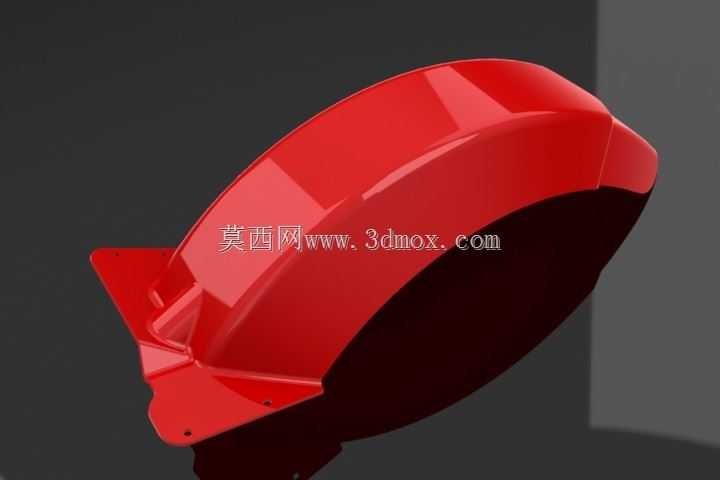

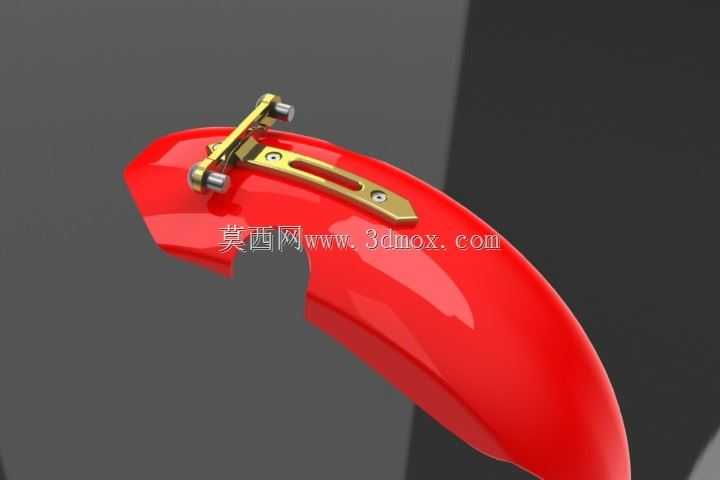

　　从安装边界的尺寸来看，整车展开状态下的长度控制在1100mm以内，座垫高度可以在650mm到800mm之间调节，适配身高155cm到185cm的骑行者，座垫下方的空间预留了后尾灯、控制器的安装位，所有线束都沿着车架内壁的走线槽布置，外部看不到裸露的电线，既避免骑行过程中线束被剐蹭破损，也让整体外观更简洁流畅。挡泥板的安装位置做了弧度优化，前后挡泥板的下沿距离轮胎外圆的间隙控制在15mm，既不会因为间隙过小在轮胎沾附泥块时出现卡滞，也能保证骑行时路面的积水不会被轮胎甩到骑行者身上。脚踏区域的盖板采用铝合金材质，表面做了防滑纹理处理，骑行时双脚放置的区域宽度达到180mm，长时间骑行不会因为脚部空间局促产生疲劳感。

　　在功能特性的设计上，这款踏板车没有追求过高的行驶速度，动力输出设定为低速大扭矩的特性，起步时不会出现猛窜的情况，适合在人流密集的园区、人行道区域低速通行，轮毂电机的安装位置集成在后轮轮毂内部，不需要额外设计传动链条、皮带结构，减少了后期维护的工作量，也避免了传动结构裸露带来的衣物卷入风险。整车的受力校核按照85kg的额定载荷做模拟，在三维建模阶段就对车架的每个受力节点做了有限元分析，主车架的最大形变位置出现在座垫安装点，形变量控制在0.8mm以内，完全满足日常骑行的强度要求，不会出现长期使用后车架变形的问题。折叠机构的卡扣位置做了双重锁止设计，正常骑行时如果第一重锁止出现意外松脱，第二重保险卡扣会牢牢卡住折叠结构，避免骑行过程中车架突然折叠引发安全事故。

　　另外在细节结构上，车把的握把位置采用橡胶防滑套，刹车手柄的位置可以根据骑行者的手型做角度调节，油门控制采用霍尔式非接触结构，长期使用不会出现接触不良导致的动力输出不稳问题。后轮的碟刹盘直径设计为140mm，搭配双活塞刹车卡钳，制动距离在20km/h的时速下可以控制在3米以内，满足短途代步的制动安全要求。整车的所有外露金属连接件都采用不锈钢材质，长期在户外使用也不会出现锈蚀问题，各个转动铰接位置都预留了注油孔，使用一段时间后可以注入润滑脂，减少铰接位置的磨损，延长整车的使用寿命。
