碳纤维纹理折叠电动踏板车结构设计

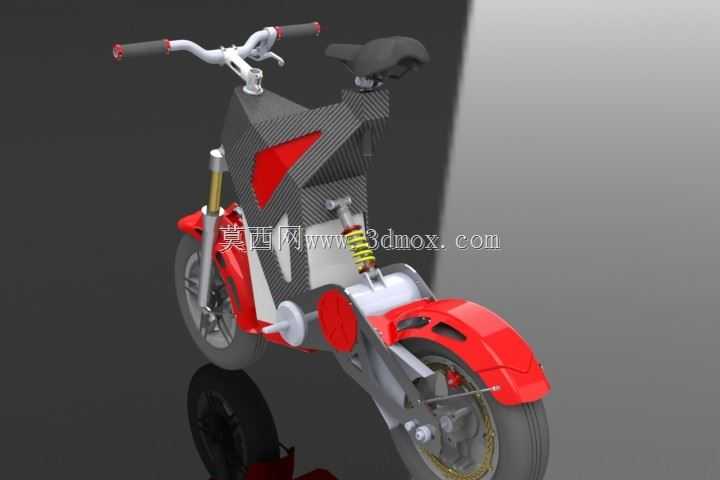

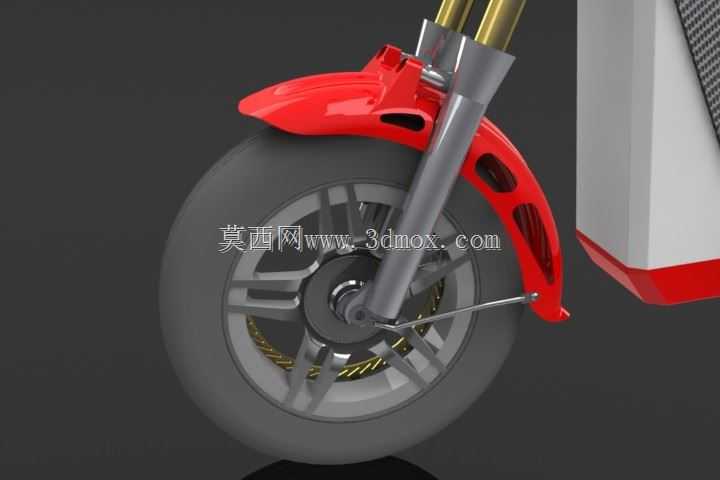

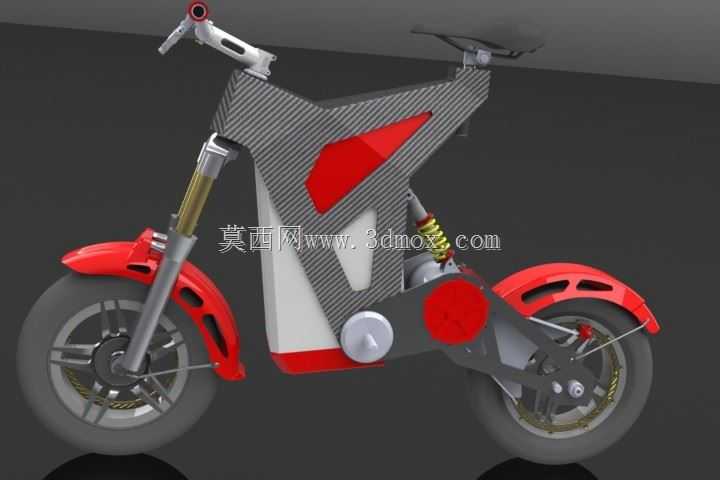

　　这款两轮代步载具的结构设计，核心围绕城市短途通勤的高频使用场景展开，区别于传统踏板电动车的外露管架结构，整体采用一体化碳纤维纹理的覆盖式承载车体设计，将电池仓、控制器安装位完全整合进主车体的空腔结构内，既减少了额外覆盖件的装配公差，也能在同等重量下提升车体的扭转刚度，应对城市铺装路面的细碎颠簸与低速过弯的侧向载荷。从实际使用场景来看，这类小型电动踏板车主要覆盖3-10公里的日常通勤需求，包括社区到地铁站的接驳、商圈短途出行、园区内通勤等场景，因此设计时优先控制了整车的轴距与转向角，前轮采用正置式液压减震结构，减震行程设定在80mm，既能过滤井盖、减速带带来的竖向冲击，也不会因为减震过软导致低速转向时的车头虚位，

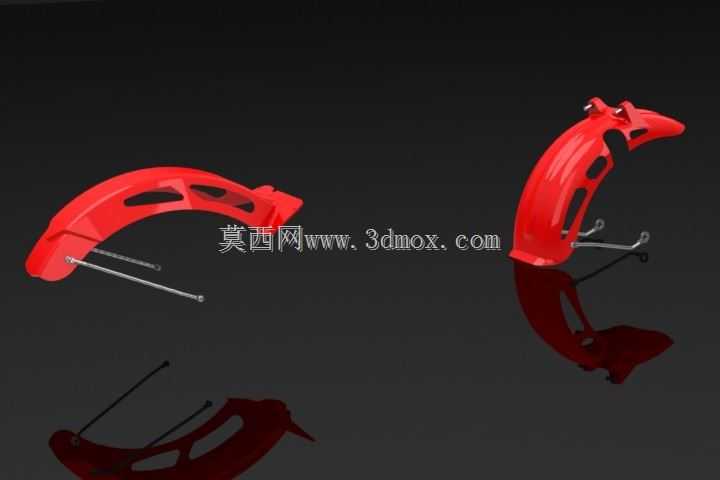

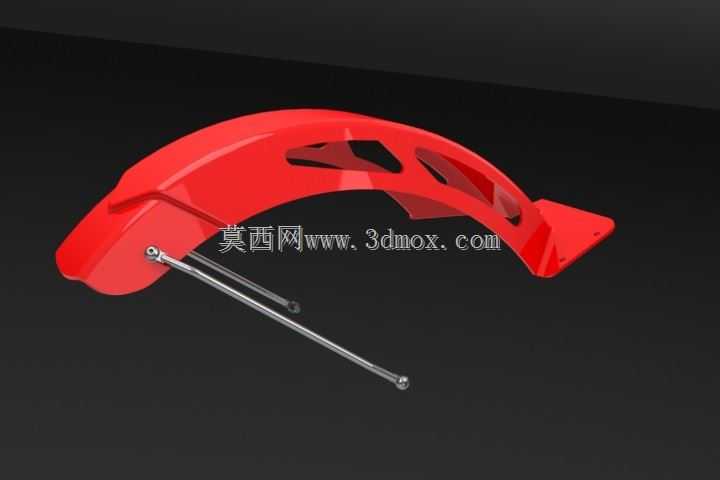

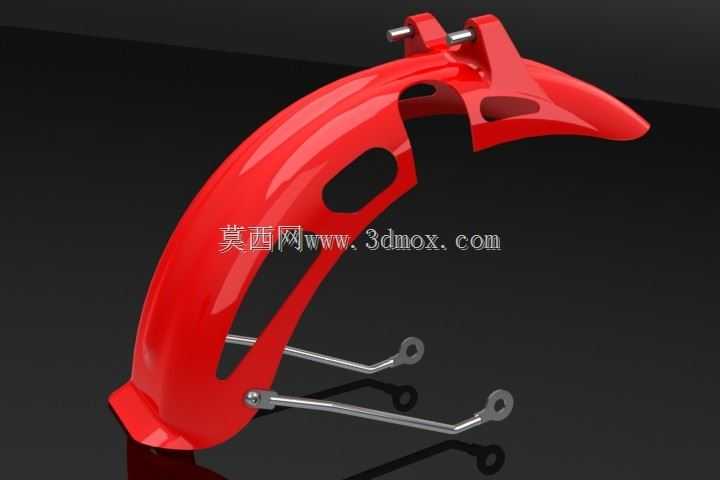

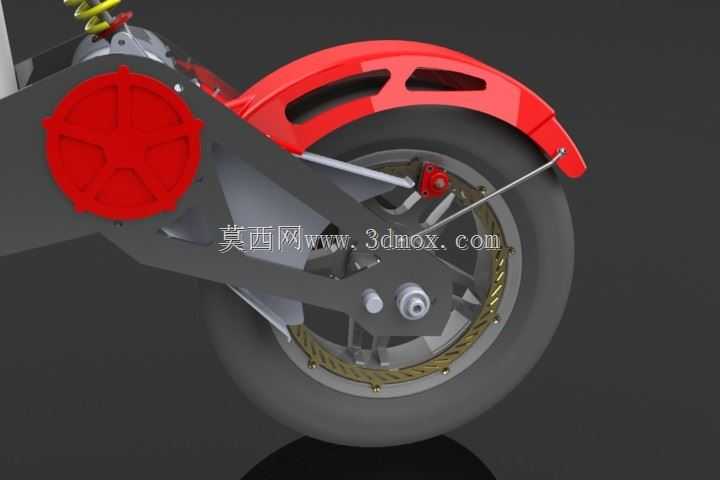

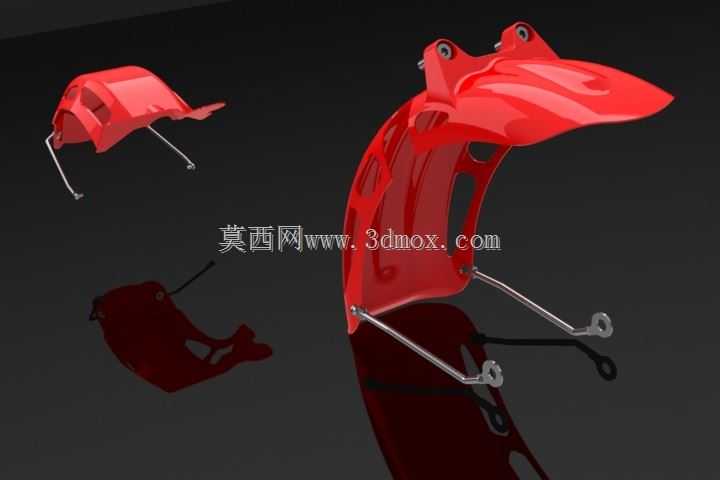

　　前挡泥板与前轮转向节采用一体化固定设计，随前轮同步转动，避免转向时泥水甩到骑行者裤腿的问题。车体的主承力结构采用异形空腔设计，外侧覆盖碳纤维纹理的装饰层，内部预留的电池仓尺寸适配常规48V12Ah的方形锂电池组，安装边界严格控制在主车体中部的低重心位置，电池组底部设置有快拆锁止结构，无需额外工具即可完成电池拆卸，方便高层住户将电池带回家充电。后轮采用轮毂电机集成设计，电机额定功率设定为350W，匹配城市道路的限速要求，后减震采用侧置单弹簧减震结构，安装点分别固定在主车体后段与后轮摇臂上，减震预压可根据骑行者体重进行三档调节，兼顾单人骑行与携带少量随身物品的承载需求。整车的折叠结构整合在车把立管与主车体的连接位置，采用卡扣式锁止机构，

　　折叠后车把可贴合到主车体侧面，整体收纳尺寸可放入家用轿车的后备箱，也能满足电梯内狭小空间的临时停放需求。车把部分采用极简设计，将调速转把、刹车手柄、灯光开关整合在一体车把上，没有多余的外露线束，线束全部从车把立管内部穿入到主车体的控制器仓内，减少长期户外使用导致的线束老化、破损问题。前后轮均采用12寸的真空轮胎，轮圈为铝合金压铸结构，刹车系统采用前碟后鼓的配置，前轮碟刹盘直径180mm，搭配双活塞制动卡钳，能在20km/h的时速下实现3米内的制动距离，后轮鼓刹结构维护成本更低，适合日常高频使用的场景。车体侧面的红色装饰块不仅是外观标识，同时也是电池仓的散热通风口盖板，内侧设置有防尘滤网，既能保证电池充放电过程中的空气流通散热，

　　也能阻挡路面扬尘、雨水进入仓内。脚踏位置设置在主车体下部的两侧，采用防滑橡胶材质，脚踏的宽度控制在12cm，长度25cm，满足不同鞋码的骑行者放置双脚的需求，同时不会因为脚踏过宽导致整车通过性下降，在经过狭窄路桩时不会发生剐蹭。整车的座垫采用窄体运动化设计，座垫高度设定在75cm，适配160cm-185cm身高的骑行者，座垫下方预留了小型储物空间，可放置充电器、雨披等小型随身物品，座垫的支撑弹簧采用软硬度适中的发泡填充，长时间骑行不会产生明显的硌腿感。从结构建模的角度来看，这款踏板车的所有安装孔位都做了公差匹配设计，前后轮的同轴度误差控制在0.2mm以内，减震安装点的同轴度误差控制在0.1mm以内，避免装配后出现减震偏磨、车轮跑偏的问题，所有塑料覆盖件的壁厚都控制在2.5mm-3mm之间，既保证了覆盖件的结构强度，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲的问题。主车体的承力结构内部设置了多处加强筋，加强筋的厚度为1.5mm，间距控制在30mm，在不明显增加重量的前提下提升了车体的抗冲击能力，即使发生低速倾倒，也能保证主车体不会出现开裂、变形的问题。转向系统的限位结构设置在车把立管与主车体的连接位置，最大转向角为左右各45度，避免转向角度过大导致线束拉扯、前轮剐蹭车体的问题，转向轴承采用密封式深沟球轴承，减少日常维护的需求，适应户外多雨、多尘的使用环境。
