四缸发动机等长排气歧管结构设计

　　这套排气歧管结构主要适配直列四缸内燃发动机，常见于民用乘用车、改装性能车的动力总成进排气系统中，核心作用是将四个气缸燃烧做功后排出的高温高压废气有序汇集，输送至下游三元催化器、消音器总成，最终完成尾气排放流程。从实际装车场景来看，这类等长设计的排气歧管多用于对排气效率有要求的动力配置，能够避免各缸排气脉冲相互干扰，降低排气背压，间接提升发动机充气效率，对动力输出的平顺性也有明显改善作用。

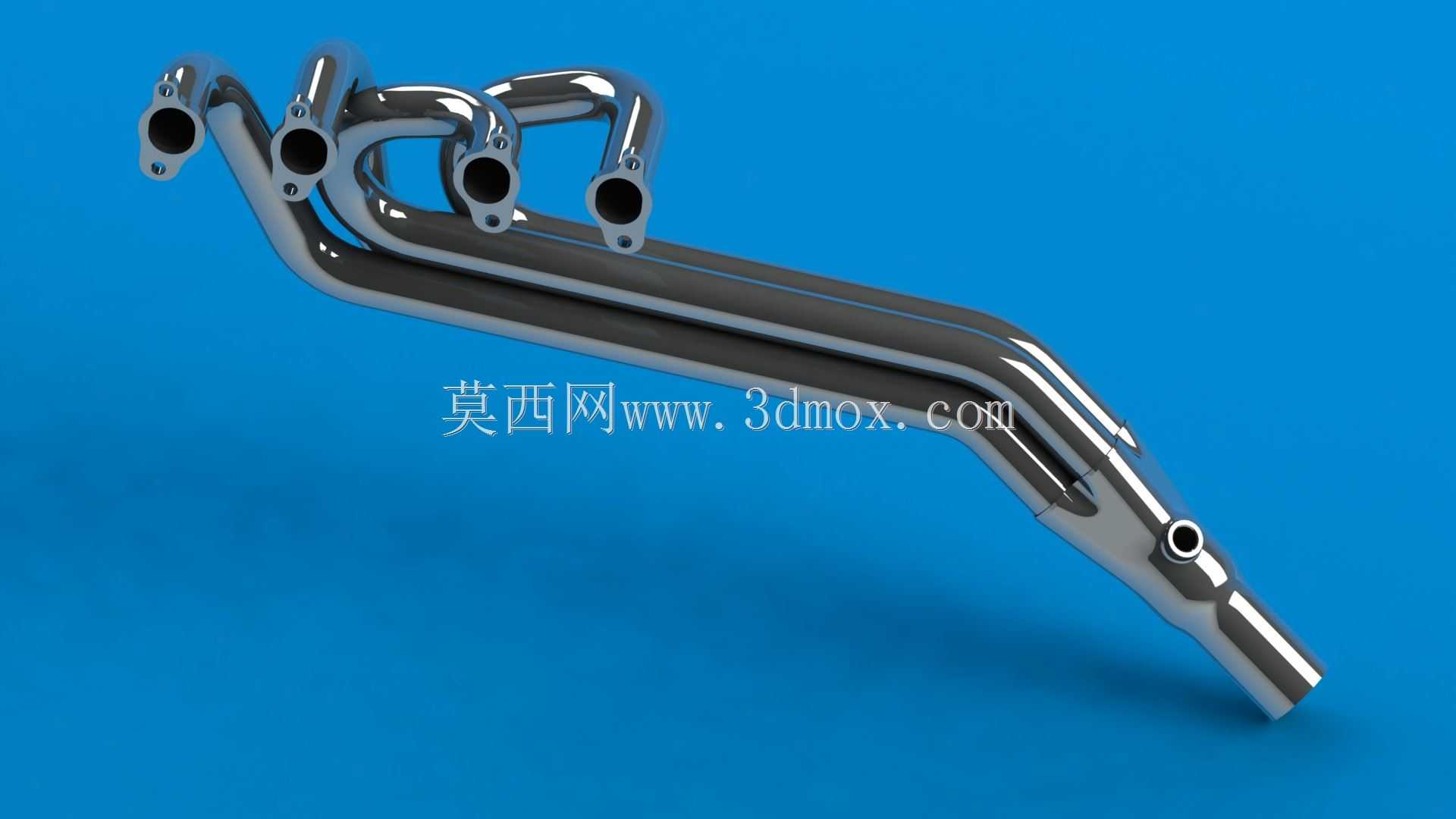

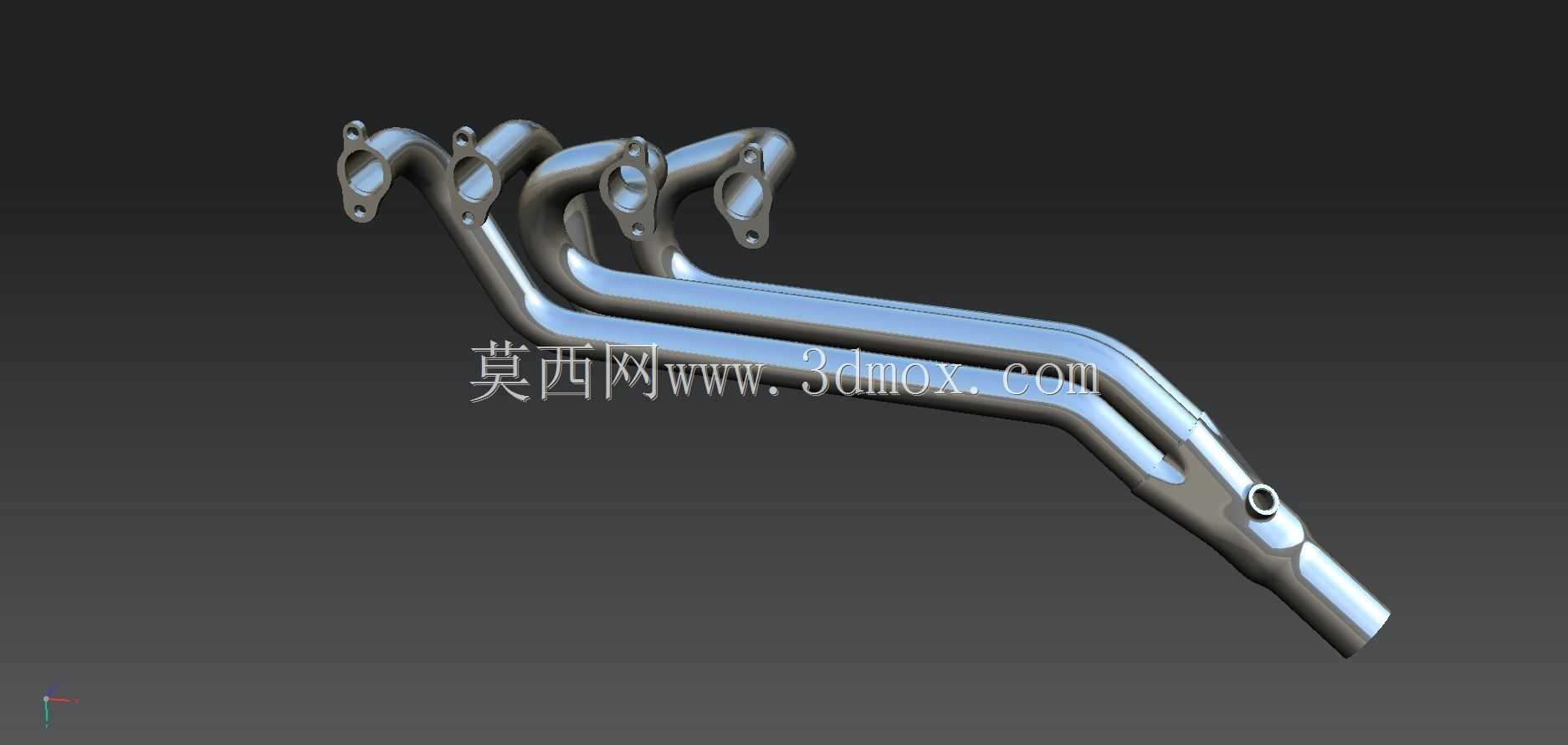

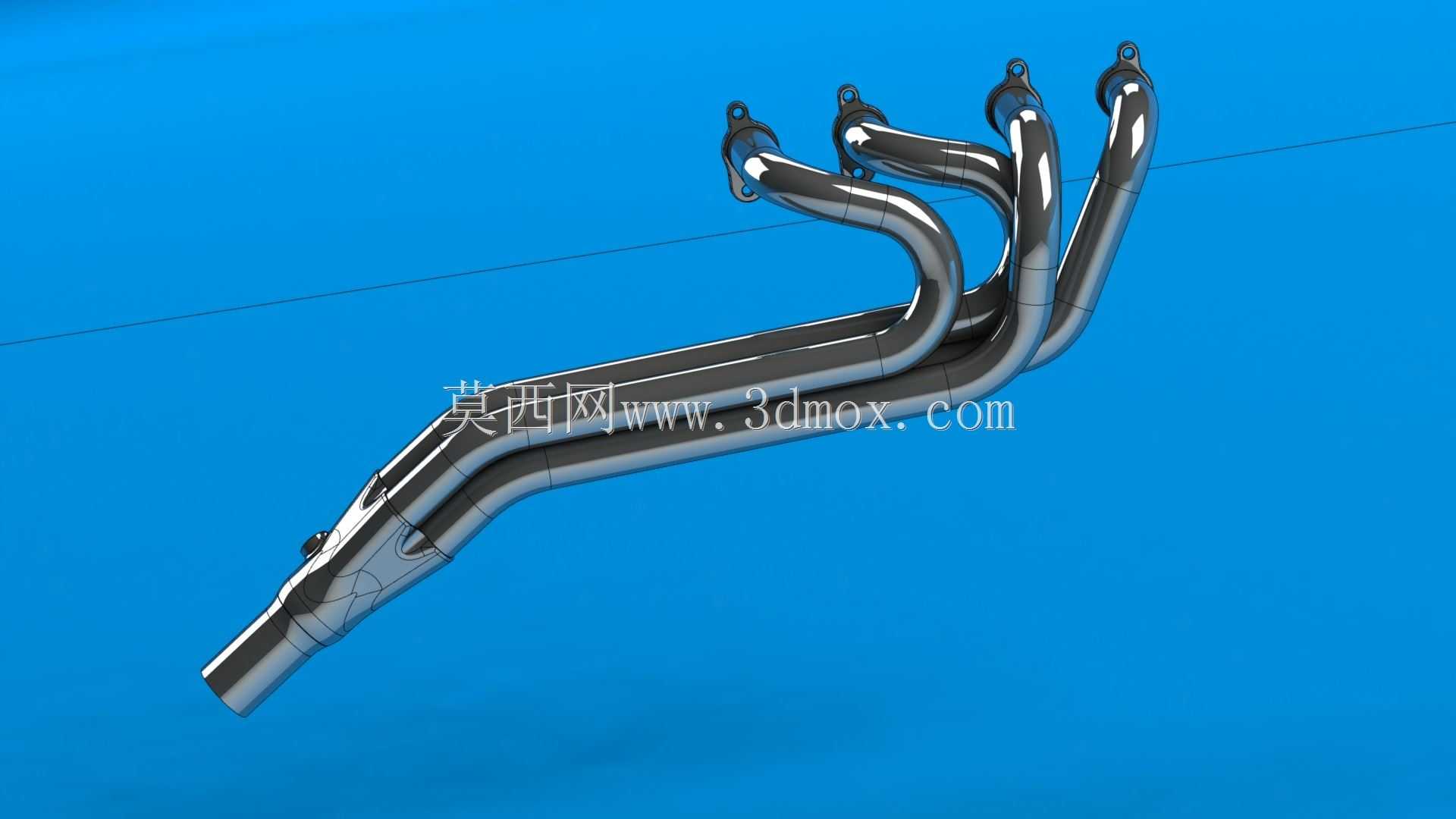

　　从结构设计逻辑来看，四个支管的弯曲走向经过反复调整，每一段管路的有效长度保持一致，目的是让各缸排出的废气到达总管汇合处的时间差控制在极小范围内，利用排气脉冲的惯性效应减少气缸内残余废气量，提升下一循环的进气充量。管路的弯折处全部采用大曲率圆弧过渡，没有出现直角弯折或者截面突变的结构，尽可能降低废气在管路内的流动阻力，同时减少高温气流对管壁局部的冲蚀损耗。支管与缸盖连接的法兰端设置了四个独立的安装凸台，每个凸台都预留了螺栓过孔，安装时可以通过排气密封垫片与缸盖排气侧的对应接口紧密贴合，避免高温废气泄漏，凸台的平面度要求控制在0.1mm以内，保证长期高温工况下的密封可靠性。

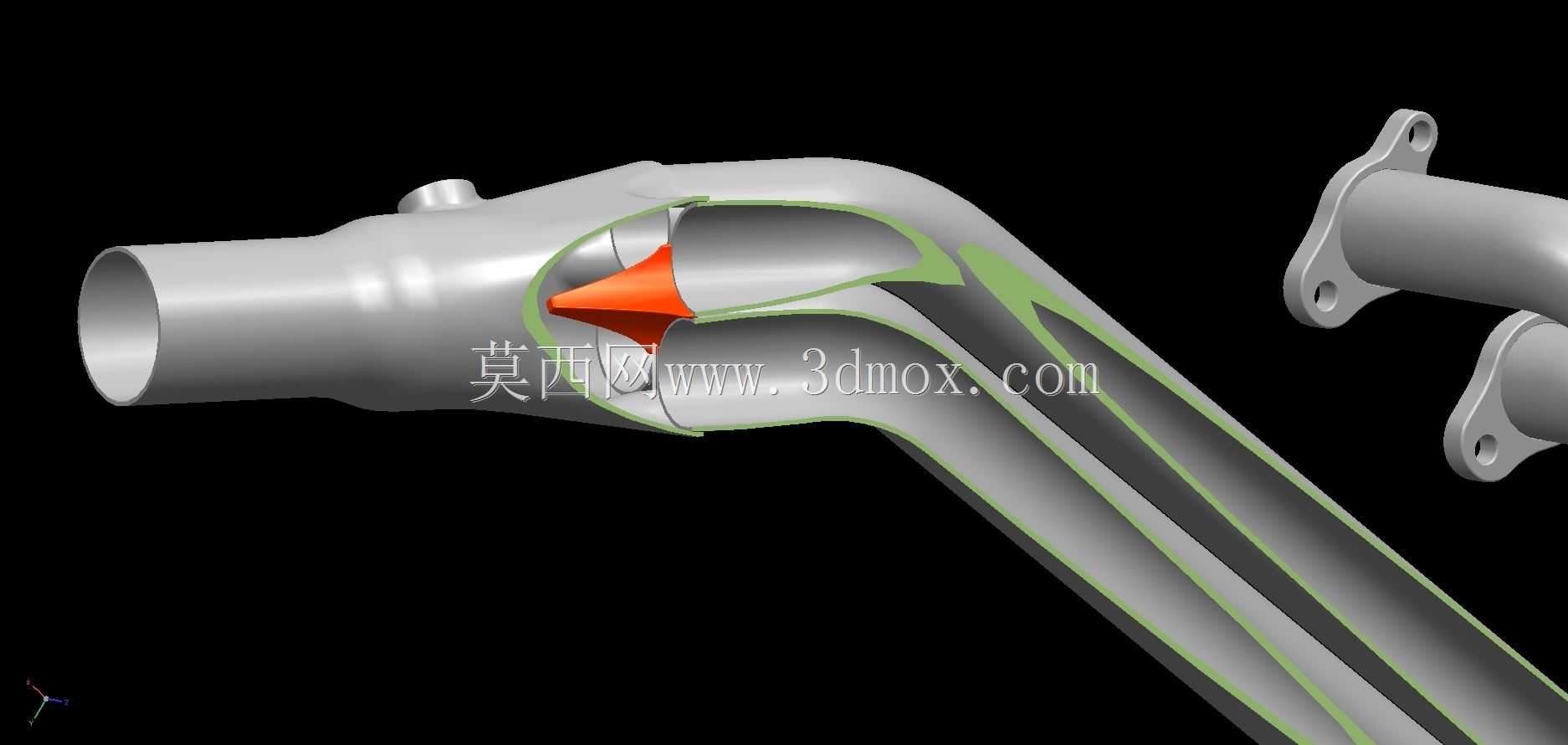

　　总管的末端为统一的圆形接口，用于对接下游的排气前段管路，接口处预留了卡箍或者法兰连接的安装余量，能够适配不同规格的后级排气组件。整个歧管的管壁厚度保持均匀，既能够承受发动机长期工作时800-900摄氏度的高温排气冲刷，也能控制整体重量，避免给动力总成增加过多的额外负载。安装边界方面，四个支管的接口间距完全匹配直列四缸缸盖的排气口布局，相邻两个安装凸台的中心距与缸盖排气口的设计尺寸保持一致，整体的外轮廓尺寸经过校核，装车后不会与发动机舱内的防火墙、悬挂塔顶、冷却管路等周边部件发生运动干涉，即使是发动机在悬置上产生正常的工况抖动，管路与周边部件的安全间隙也能保持在10mm以上，避免长期使用过程中出现磕碰磨损。

　　从实际使用的角度考虑，这套歧管的结构设计也兼顾了生产制造的可行性，管路的弯曲半径符合常规弯管设备的加工能力范围，不需要特殊的定制工装就能完成成型加工，焊接位置全部设置在管路拼接的接缝处，焊接后的打磨余量充足，能够保证管壁内外的光滑度，减少气流扰动。另外，管路的走向避开了发动机上的机油尺、点火线圈、传感器线束等附属部件的安装与维护空间，后期检修相关部件时不需要拆卸整个排气歧管，能够降低售后维护的操作难度。对于三维建模从业者来说，这类管路类零件的建模核心在于空间曲线的曲率连续性控制，以及各段管路拼接处的曲面顺滑过渡，既要保证流体力学层面的流动效率，也要兼顾加工工艺的可实现性，同时还要严格匹配整车安装的边界条件，任何一处尺寸偏差都可能导致装车时出现干涉或者密封失效的问题。
