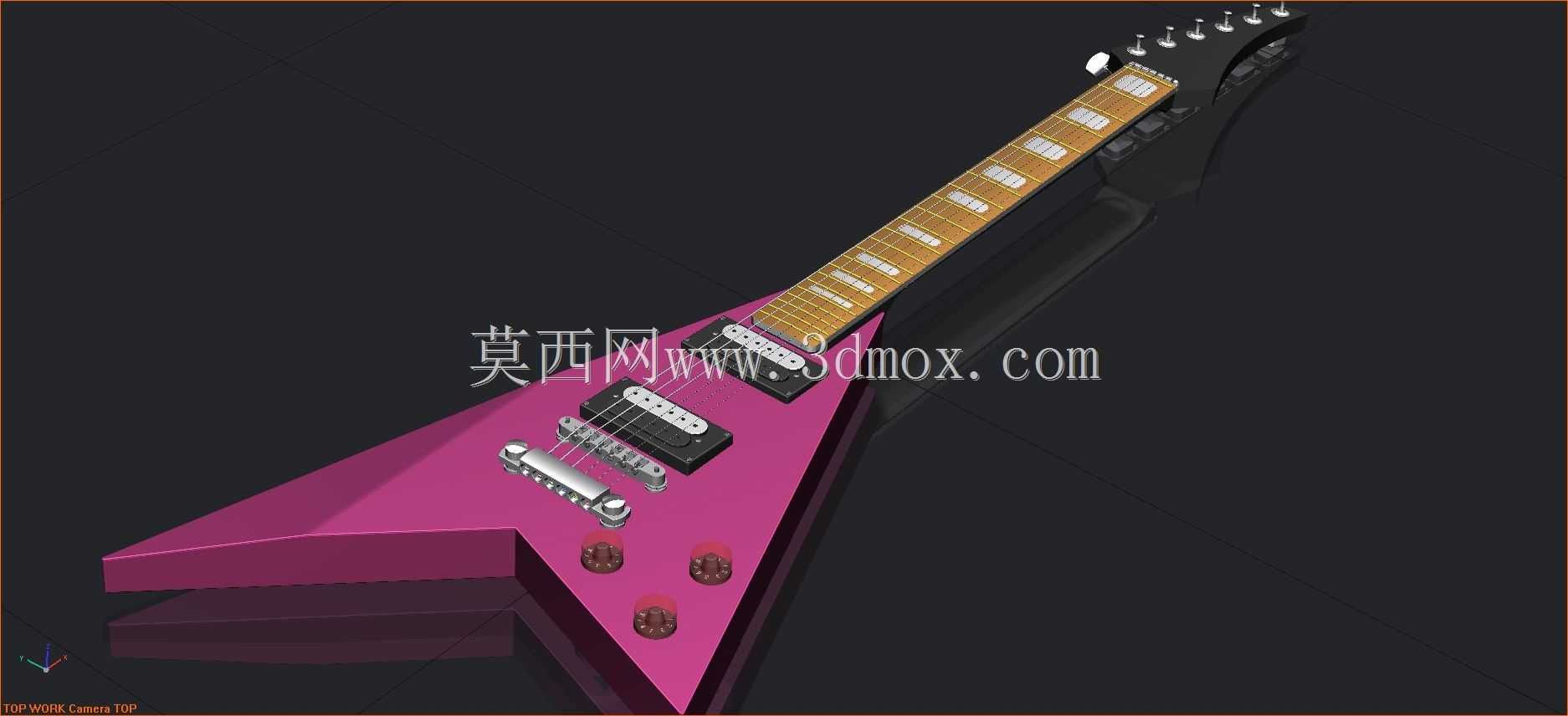

V型异形电吉他结构三维数模

　　这款V型异形电吉他的三维结构设计，首先需要考虑舞台演出场景下的使用需求，区别于常规民谣吉他的共鸣箱结构，电吉他依靠拾音器完成弦振动信号的电信号转换，因此琴身结构不需要预留大尺寸共鸣腔体，这也给异形琴身的造型设计留出了足够的结构空间。从实际使用场景出发，这类V型琴身的电吉他多用于重金属、硬摇滚类现场演出，除了发声功能外，视觉辨识度也是设计中需要兼顾的部分，尖锐的V型轮廓能够匹配演出的视觉风格，同时在持琴时，V型的两个尖角可以自然搭在演奏者腿部，站姿演奏时也能通过背带挂点的位置调整，让琴身重心保持在演奏者舒适的操作区间。

　　从结构设计思路来看，整个模型拆分了琴头、琴颈、琴身三个核心装配段，琴头部分排布了六个弦钮安装位，弦钮的安装孔位同轴度需要严格控制，保证每根琴弦的穿弦孔与琴颈上的琴枕导槽对齐，避免琴弦在张紧状态下出现额外的侧向摩擦，影响调弦精度与音准稳定性。琴颈采用了一体式指板贴合的结构设计，指板上的品丝安装槽按照标准弦长比例排布，每一个品丝槽的深度与宽度都做了统一公差控制，保证品丝压装后表面齐平，不会出现打品的问题。指板上的品位标记点采用嵌入式结构，位置对应常规演奏的把位参考点，方便演奏者快速识别把位。

　　琴身部分的V型轮廓做了双层叠板的结构设计，表层为装饰性的彩色覆层，底层为结构承载层，用于安装拾音器、琴桥、控制旋钮等核心功能部件。两个双线圈拾音器分别布置在琴桥位置与琴颈位置，拾音器的安装槽预留了高度调节的余量空间，可以根据演奏者的输出音色需求调整拾音器与琴弦的间距，获得不同的输出增益。琴桥采用固定式颤音系统结构，安装位置与琴颈的弦长基准严格对齐，保证每根琴弦的有效弦长符合设计值，琴桥上的弦鞍可以单独调整每根琴弦的高度与八度音准，满足不同演奏手感的调节需求。控制区域布置了三个调节旋钮，分别对应音量控制与两个音色控制，旋钮下方的电位器安装位预留了走线槽，所有拾音器与电位器的连接线都可以通过琴身内部的空腔完成布线，避免线材外露影响外观与使用。

　　从安装边界与尺寸控制来看，琴身的最大外轮廓尺寸需要兼顾常规吉他包的容纳范围，V型的两个尖角做了小圆弧过渡处理，避免尖锐边角在搬运、使用过程中造成磕碰损伤，同时也能减少应力集中，避免木质琴身在温湿度变化时出现尖角位置开裂的问题。琴颈与琴身的连接采用螺栓连接结构，连接位置的贴合面做了平面度公差控制，保证琴颈安装后与琴身保持正确的角度，避免出现琴弦过高或者打品的问题。背带钉分别布置在琴身上端尖角与琴身尾部位置，两个挂点的连线经过整琴的重心位置，保证背带悬挂时琴身不会出现前倾或者后倾的情况，减轻演奏者长时间持琴的负担。所有金属部件的安装孔位都做了沉孔处理，保证紧固件安装后表面齐平，不会突出结构表面影响握持手感。
