越野车辆带轮毂轮胎总成结构设计

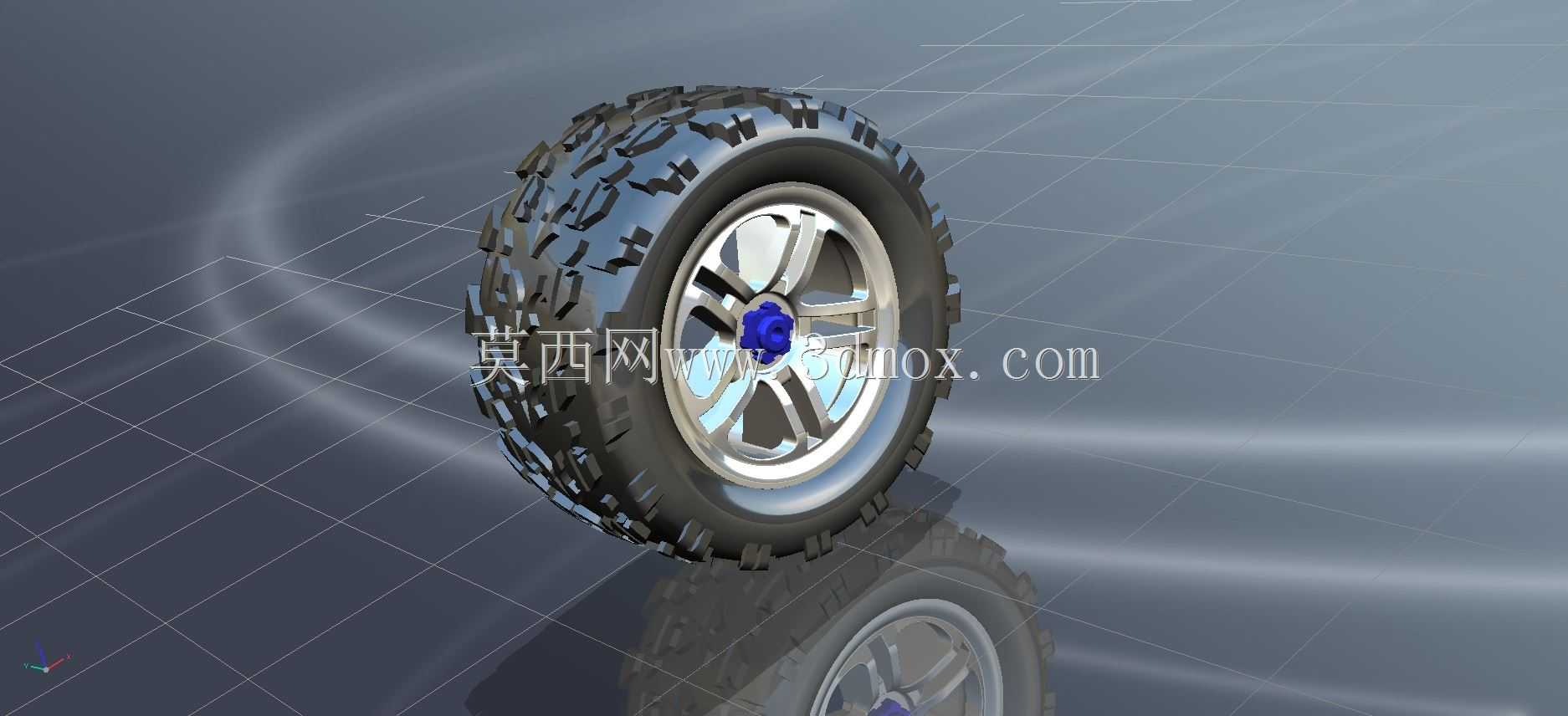

　　这套车轮总成的三维结构，主要面向非铺装路面行驶的越野类乘用车辆开发，在整车行走系统中承担承载、缓冲、抓地的核心作用，区别于普通公路胎的设计逻辑，整套结构从胎面花纹到轮毂辐条构型，都围绕复杂路况的使用需求做了针对性优化。先从实际使用场景来看，这类深块状花纹的越野轮胎，常配套在硬派越野SUV、全地形作业车辆上，行驶在泥泞、碎石、松散沙土路面时，胎面粗大的咬合块能嵌入路面凹凸结构，避免普通公路胎容易出现的打滑、陷车问题，胎肩位置的凸起防护结构，能在岩石路面剐蹭时减少胎侧被割裂的风险，日常在硬化路面行驶时，也能保持足够的接地面积，不会出现过度颠簸、胎噪失控的问题。从设计思路上拆解，轮胎部分的胎体采用多层帘线结构的建模逻辑，

　　胎面花纹块做了不等距排布，避免高速行驶时产生共振噪音，花纹沟槽的深度和宽度都预留了足够的排泥、排石空间，防止碎石卡入沟槽后刺破胎体，胎圈位置的强化结构建模，能保证轮胎充入额定气压后，和轮辋的贴合面保持足够的压合强度，即使在低胎压越野工况下，也不会出现轮胎脱圈的风险。轮毂部分采用多辐条铝合金构型，辐条的截面做了变厚度设计，靠近轮心安装盘的位置厚度更大，能传递更大的驱动扭矩，靠近轮辋边缘的位置做了轻量化挖除，在保证结构强度的前提下降低簧下质量，提升整车悬挂的响应速度；轮心的安装孔位按照乘用车通用的螺栓分布圆尺寸建模，中心孔预留了适配轴头的配合公差，安装面做了平整化处理，保证车轮装车后端面跳动量控制在合理范围内，

　　气门嘴的安装位置在轮辋的凹坑区域，避免充气后气门嘴被胎侧挤压、或是在越野时被障碍物磕碰损坏。从安装边界来看，轮辋的宽度和轮胎的断面宽度做了匹配设计，轮胎充气后的整体外径、断面宽度都符合对应车型的轮腔空间要求，转向时不会和翼子板、悬挂拉杆发生运动干涉，轮胎的静负荷半径参数，能和整车的传动比、车速表标定参数匹配，不会出现车速显示偏差过大的问题；轮毂的偏距设计，保证轮距处于整车设计的合理区间，不会出现轮胎突出翼子板、或是蹭到刹车分泵的问题。在结构细节上，胎面的花纹块做了倒角处理，避免花纹块边缘在频繁制动、加速时出现异常磨损，轮毂的辐条背面预留了平衡块的安装位置，方便后期轮胎装配后做动平衡校正，轮辋的胎圈座位置做了滚花处理，

　　增加和轮胎胎圈的摩擦力，大扭矩输出时不会出现轮胎和轮辋的相对滑动。这类车轮总成在实际选型时，需要结合整车的整备质量、常用行驶路况、悬挂行程参数来匹配对应的载荷指数和速度级别，三维建模过程中，需要重点关注轮胎和轮辋的配合公差，以及车轮装车后的运动包络空间，避免后续实车装配时出现干涉问题，同时胎体的弹性形变特性也要在建模时做适当体现，方便后续做整车动力学仿真时，模拟轮胎在不同路面冲击下的缓冲效果。
