汽车发动机凸轮轴传动调节组件结构

　　这套组件属于内燃机配气机构的核心传动调节单元，日常装车场景覆盖民用小排量乘用车的自然吸气与小排量涡轮增压机型，主要承担凸轮轴的动力输入、配气相位的可调式传动功能，是可变气门正时系统里的机械执行端部件。从实际装车工况来看，组件安装在发动机缸盖前端的正时舱内，外侧由正时罩壳密封，工作时需承受正时链条或皮带传递的曲轴扭矩，同时配合相位调节油道的油压变化，完成不同转速区间下的配气相位偏移，以此优化缸内进气效率，兼顾低扭输出与高转功率表现。

　　设计层面首先考虑的是传动扭矩的传递可靠性，凸轮轴本体采用多凸轮桃尖的一体化轴身结构，每个桃尖的型线严格对应进排气门的升程曲线，轴身的轴颈位置与缸盖凸轮轴轴承孔的配合间隙控制在0.02-0.04mm区间，保证高速运转时的支撑稳定性，避免轴身挠曲变形影响气门开闭正时。前端的传动连接盘采用多螺栓紧固结构，与凸轮轴轴端的定位法兰配合，定位销孔采用过盈配合设计，消除传动过程中的连接间隙，避免急加减速工况下的传动冲击带来的相位偏差。

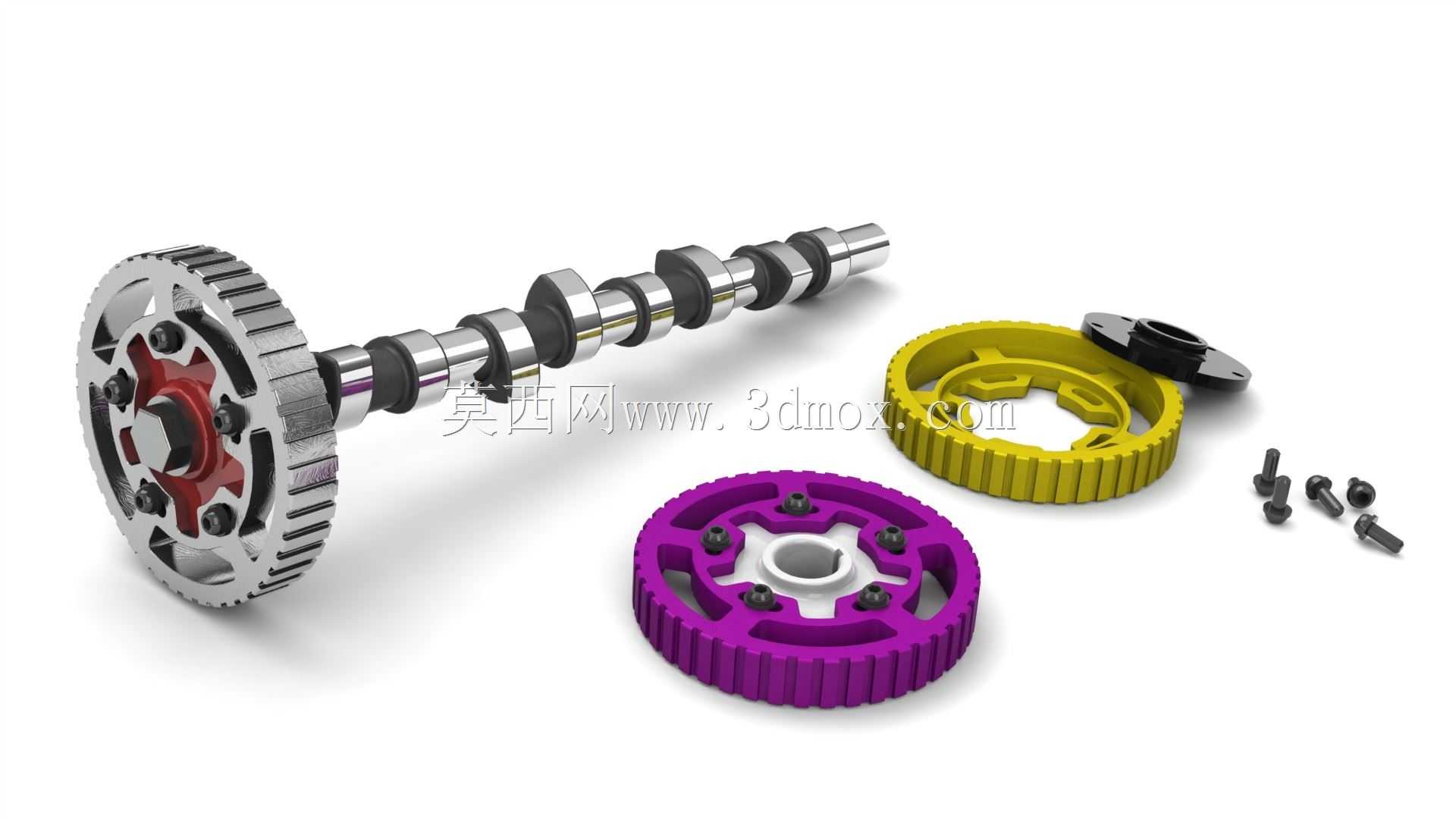

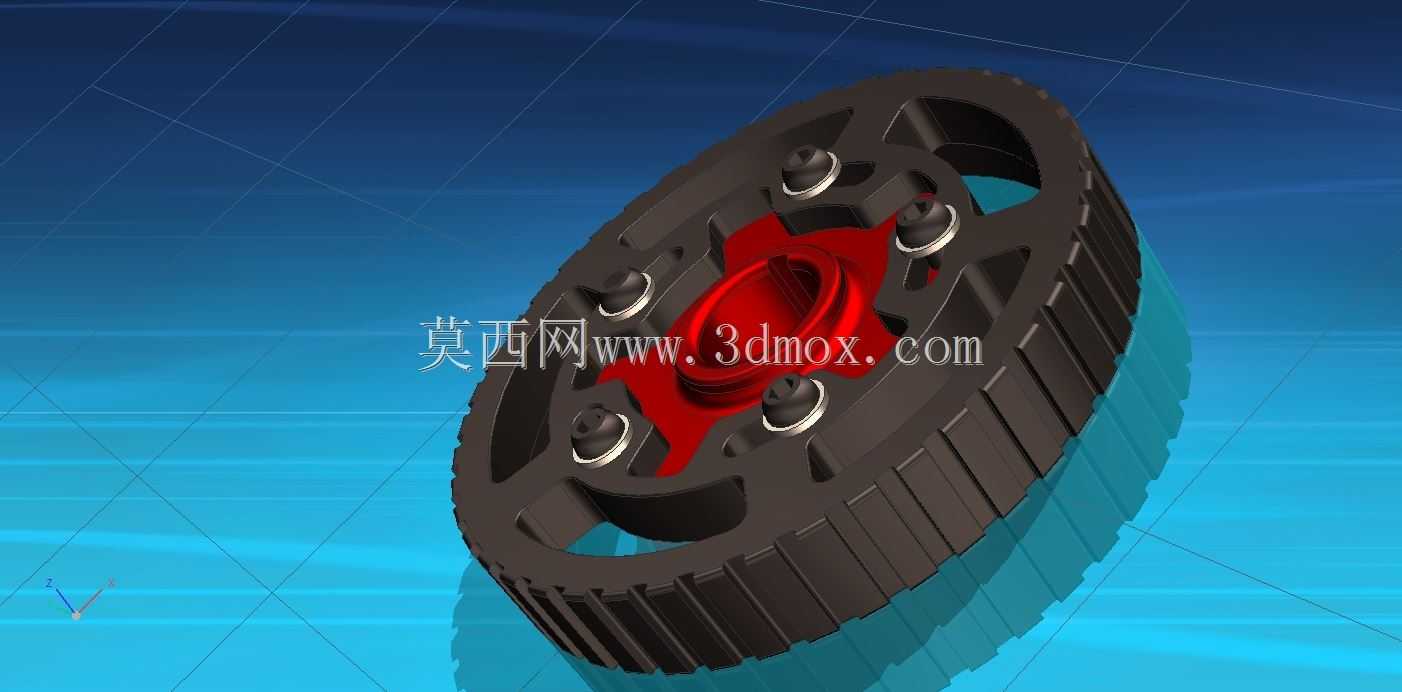

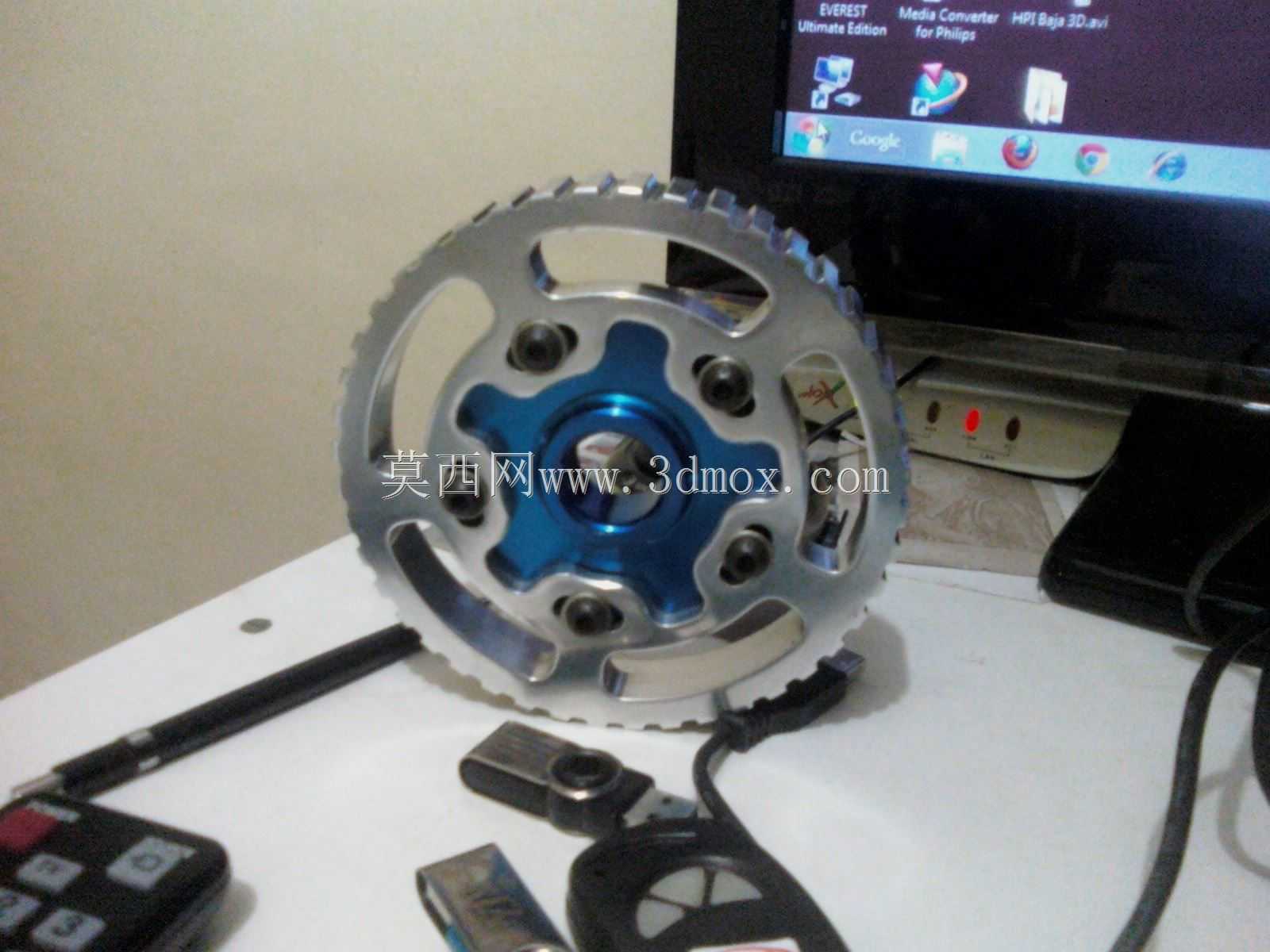

　　配套的两个调节齿圈分别对应进气侧与排气侧的相位调节执行端，齿圈外圈的正时齿形与正时传动件啮合，齿形参数匹配通用正时皮带/链条的节距，啮合侧隙控制在0.05-0.1mm，既避免卡滞又能减少传动噪音。齿圈内部的型腔是相位调节的油腔结构，不同颜色的齿圈本体其实对应不同的锁止销位置设计，紫色齿圈为进气侧调节单元，内部设置6个均匀分布的螺栓安装孔，用于锁止前端的链轮盖板，中心的轴孔与凸轮轴轴颈采用间隙配合，允许在油压驱动下相对于凸轮轴产生最大25°曲轴转角的相位偏移；黄色齿圈为排气侧调节单元，锁止结构采用弹簧加载的锁销，发动机启动阶段机油压力未建立时，锁销将齿圈与凸轮轴刚性连接，避免正时错位导致的气门碰活塞故障。

　　附带的黑色端盖是齿圈的密封盖板，边缘设置密封胶圈安装槽，装配后压紧在齿圈端面上，封闭内部的液压油腔，避免机油泄漏导致相位调节失效。配套的紧固件采用法兰面螺栓，螺栓的拧紧力矩有严格要求，装配时需按对角顺序分三次拧紧，最终力矩控制在8-10N·m，避免盖板变形导致密封失效。

　　安装边界方面，整套组件装配完成后，轴向总长度从凸轮轴尾端到前端盖板端面为187mm，最大回转直径为紫色齿圈的外径72mm，装配时需保证齿圈与正时传动件的共面度偏差不超过0.1mm，否则会加剧传动件的偏磨，缩短正时系统的使用寿命。轴身的凸轮桃尖与缸盖上的气门挺柱接触位置，装配前需涂抹专用装配油，避免冷启动瞬间的干摩擦拉伤桃尖型面，影响气门升程精度。

　　从结构设计的合理性来看，这套组件将传动、相位调节、正时信号触发的功能集成在前端的齿圈单元上，相比传统的固定正时链轮结构，不需要额外增加相位调节器的安装空间，能够适配更多紧凑布局的小排量发动机缸盖设计，同时分体式的齿圈与盖板结构，也方便后期维护时单独更换密封件或锁止机构，不需要整体更换凸轮轴组件，降低了售后维修的成本。实际运转过程中，齿圈内部的油道通过凸轮轴中心的油孔与缸盖的机油油道连通，机油压力由OCV阀控制，根据ECU的相位调节指令调整油腔两侧的油压差，驱动齿圈相对于凸轮轴转动，实现配气相位的连续可调，在1500rpm转速区间即可提前进气相位，提升缸内的涡流强度，改善低速扭矩输出，在4000rpm以上的高转区间则保持最大相位提前角，保证进气充量充足，提升高转功率输出。
