单缸硝基动力活塞式发动机结构设计

　　这款单缸硝基动力单元，最初的设计定位是面向小比例航模、车模这类对动力重量比要求极高的场景，毕竟这类小型载具的安装空间极其有限，同时对动力输出的响应速度、单位重量功率都有近乎苛刻的要求，常规的电动动力组在续航和瞬时扭矩输出上很难匹配硝基燃料动力的特性，这也是这类小型活塞式动力单元至今仍在小众模型、小型特种动力场景保有应用空间的核心原因。

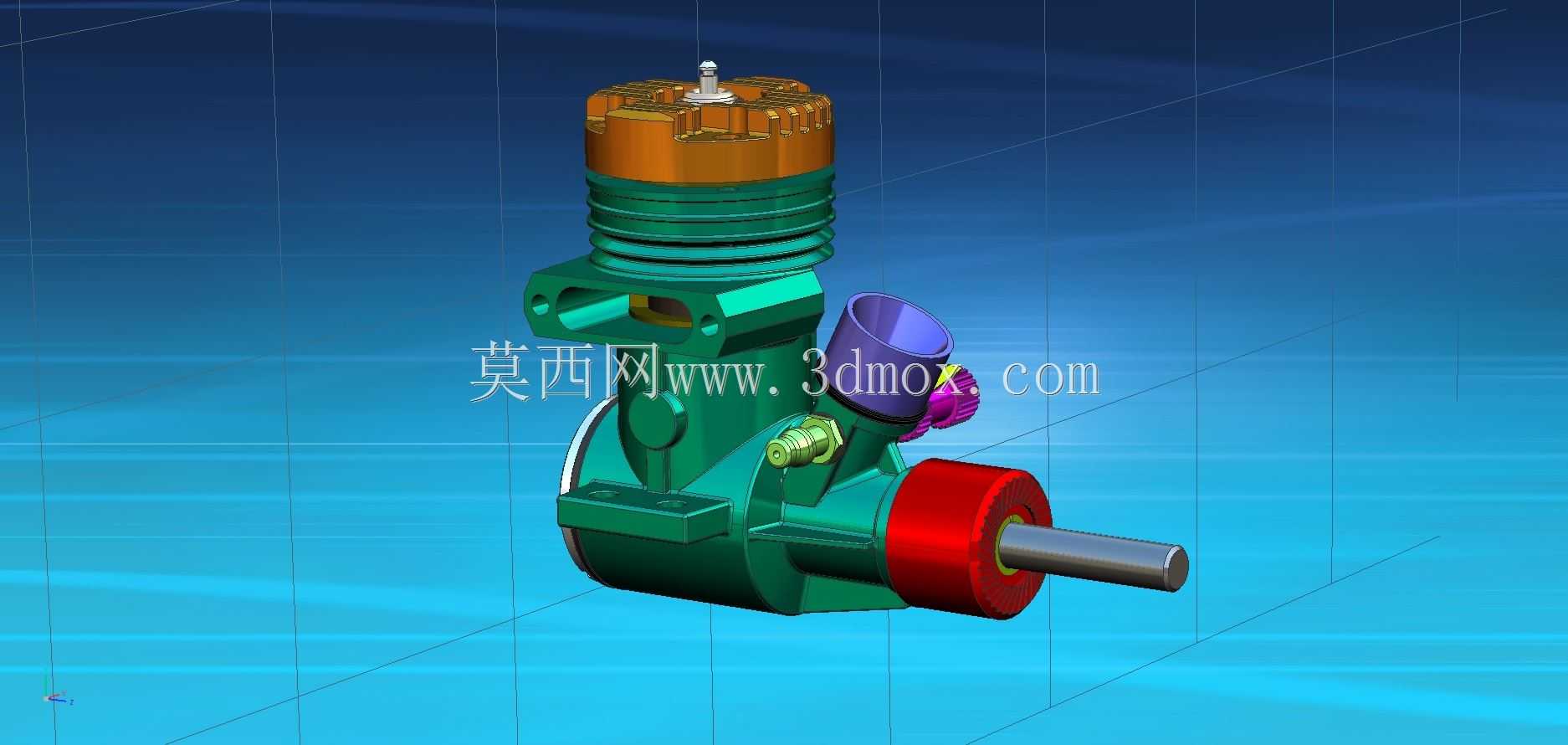

　　从结构设计逻辑来看，整个动力单元采用了侧置排气、顶置散热鳍片的经典布局，缸头部分的多层环形散热鳍片不是随意做的造型，每一层鳍片的间距、厚度都经过热负荷校核——硝基燃料燃烧时的缸内温度远高于普通汽油小型发动机，鳍片间距留足1.5mm以上的间隙是为了保证飞行或者行进过程中迎面气流能顺利穿过鳍片间隙，带走燃烧产生的热量，避免缸头过热导致的爆震、活塞卡滞问题。缸体侧面集成的安装凸台做了加厚处理，两个安装孔的孔位同轴度公差控制在0.02mm以内，保证动力单元固定到载具机架上的时候不会出现偏载，避免输出轴长期受径向力导致的轴承过早磨损。

　　输出端的红色轴套部分其实是离合器安装座，这个位置的设计特意做了台阶定位，装配的时候离合器 bell 罩可以直接靠台阶面实现轴向定位，不需要额外加调整垫片，能大幅减少现场装配的调整工作量。输出轴采用的是悬臂式支撑结构，前轴承选用深沟球轴承承受径向载荷，后端面靠铜套承受少量轴向冲击力，毕竟这类小型动力单元的输出轴主要承受皮带或者齿轮传动带来的径向力，轴向载荷占比极低，这种支撑结构既能满足强度要求，又能尽可能压缩轴向尺寸，控制整个动力单元的总长度。

　　化油器部分采用侧置斜插的安装方式，进气口的倾斜角度经过调整，保证燃料在进气冲程中能顺着气流方向更好地雾化，不会在进气道壁面形成油膜沉积，这个角度如果偏差超过5度，就容易出现低速工况油雾混合不均、怠速不稳的问题。缸体下部的放油螺丝位置特意做了下沉式设计，既不会突出缸体底面影响安装平面的贴合度，日常维护的时候又能方便用扳手拧动，不需要额外拆周围的附件就能完成废油排出操作。

　　从安装边界来看，整个动力单元的最大外轮廓在缸头散热片位置，宽度方向的最大尺寸没有超过安装凸台的外侧边界太多，也就是说只要载具的机架安装位匹配两个固定孔的孔距，就不需要额外给缸头部分预留避让空间，这点对紧凑布局的模型载具来说非常重要——很多新手设计机架的时候容易忽略散热片的外凸尺寸，最后装配的时候出现干涉，这款结构在设计的时候就把安装面作为基准面，所有外凸部件的投影都控制在安装孔位的包络范围内，能大幅降低机架设计的难度。

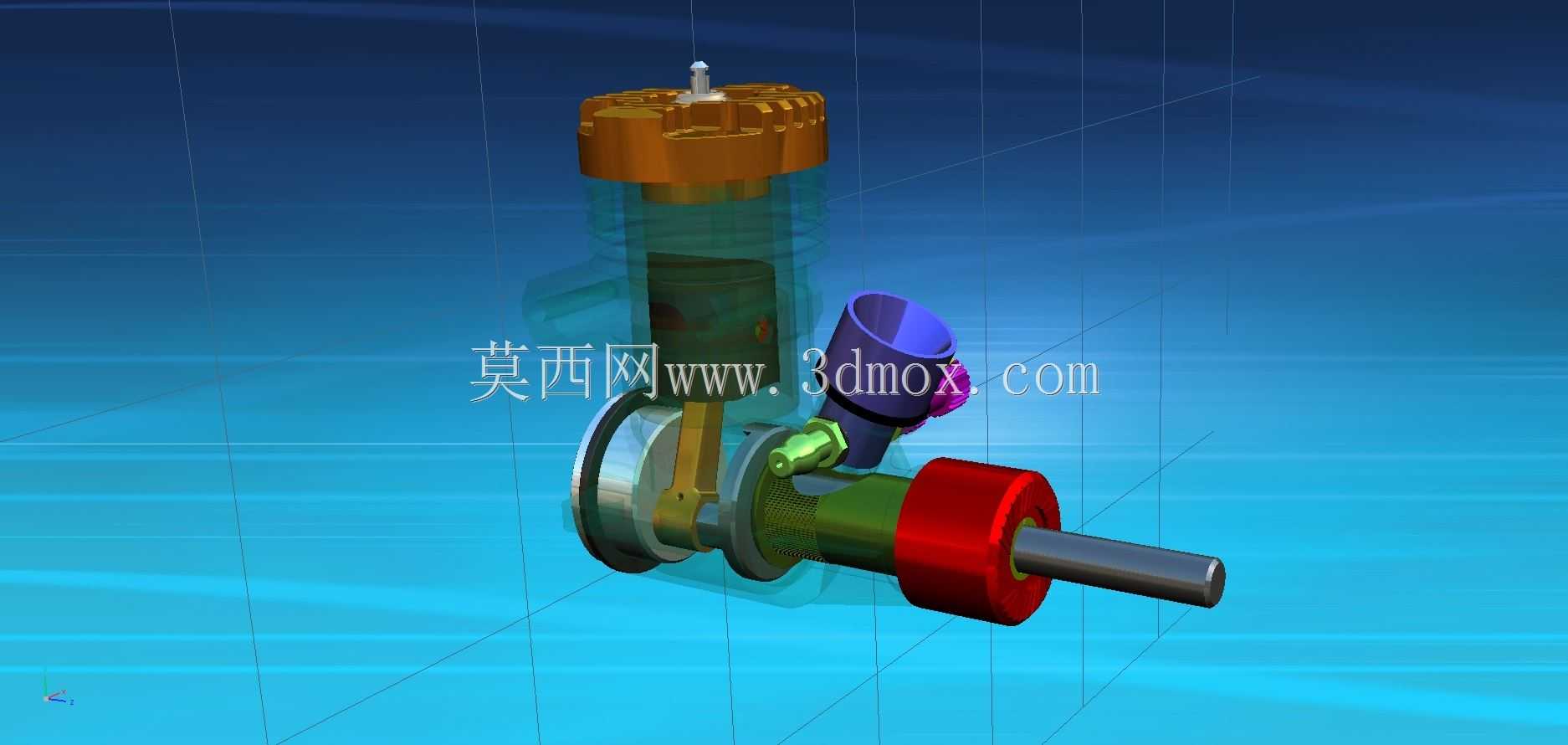

　　活塞连杆部分的设计采用了轻量化铝合金活塞，活塞环采用单环结构，毕竟小排量硝基发动机的缸内压力不算极高，单环结构既能保证密封效果，又能减少活塞运动的摩擦阻力，提升动力响应速度。曲轴部分做了偏心配重，配重块的位置刚好抵消活塞往复运动产生的一阶惯性力，能大幅降低高转速运行时的整机振动，这点对固定翼航模来说尤其重要，振动过大会直接影响机载传感器、舵机的工作稳定性，严重的时候甚至会导致机架结构出现共振疲劳。

　　实际应用中，这类动力单元除了航模、车模场景，也会被用在小型便携发电装置、微型特种作业机器人的动力源上，毕竟它的燃料能量密度远高于锂电池，在需要长时间连续作业、不方便充电的野外场景，这种小型硝基动力单元的优势非常明显。设计的时候也考虑了不同场景的通用性，输出轴的轴径采用了行业通用的标准尺寸，用户不需要额外加工转接件就能直接匹配市面上主流的离合器、齿轮、皮带轮等传动部件，降低了二次开发的成本。缸体上的各个外接接口，比如油嘴、固定螺孔的位置都做了统一的尺寸规范，和同排量级别的常规硝基动力单元安装尺寸完全兼容，用户替换旧动力的时候不需要重新修改机架结构，直接拆装就能完成替换。

　　整个结构没有多余的装饰性设计，每一处外形结构都对应实际的功能需求：侧面的加强筋是为了提升缸体的刚性，避免高转速下缸体出现形变影响活塞运动精度；顶部的火花塞安装座做了加厚处理，保证反复拆装火花塞的时候不会出现螺纹滑牙的问题；后部的燃油接口位置做了倒角处理，安装油管的时候能更顺利套入，同时避免尖锐边缘割破油管导致漏油。从建模角度来说，整个模型的装配关系完全按照实际生产的装配逻辑搭建，每个零件的配合公差都做了预留，不管是用来做结构参考、装配模拟，还是用来做相关的教学演示，都能直接还原真实的装配流程，不会出现干涉、装配顺序错误的问题。
