四缸发动机进气歧管节气门总成结构

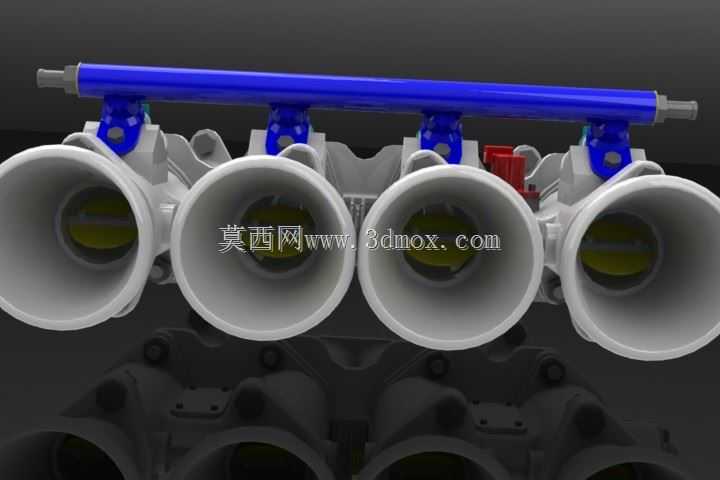

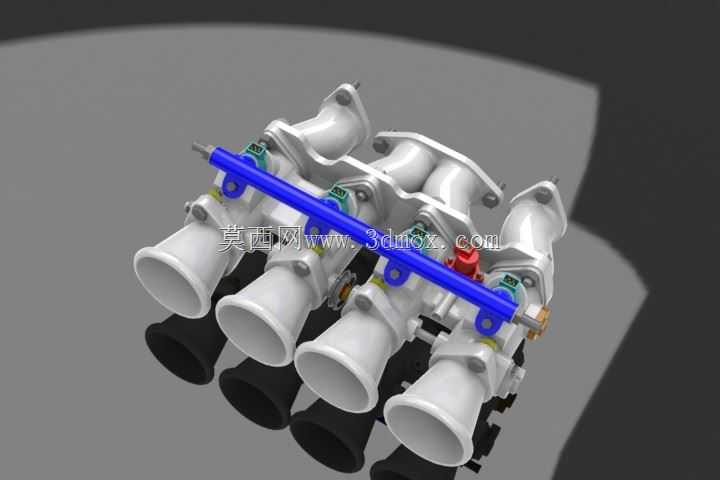

　　这套进气总成结构面向直列四缸自然吸气动力单元开发，核心作用是为各气缸精准分配经计量的进气气流，同时承载喷油器安装、燃油压力稳定的配套功能，在小排量乘用车、改装性能车、非道路通用动力设备的进气系统中都有广泛适配场景。从实际装车工况来看，这套结构直接对接气缸盖进气侧，上方的蓝色燃油分配轨负责将稳压后的燃油输送至各缸喷油器，四个喇叭状进气口可根据调校需求匹配冬菇头、风箱等不同进气过滤组件，兼顾日常通勤的低扭输出需求与高转速区间的进气效率表现。设计阶段首先要匹配的是各缸进气道的长度一致性，四个独立进气喇叭口的中心距完全对应气缸盖进气门的排布间距，避免因进气路径长度差导致各缸充气效率不均，实际建模时每段进气通道的内壁都做了顺滑过渡处理，

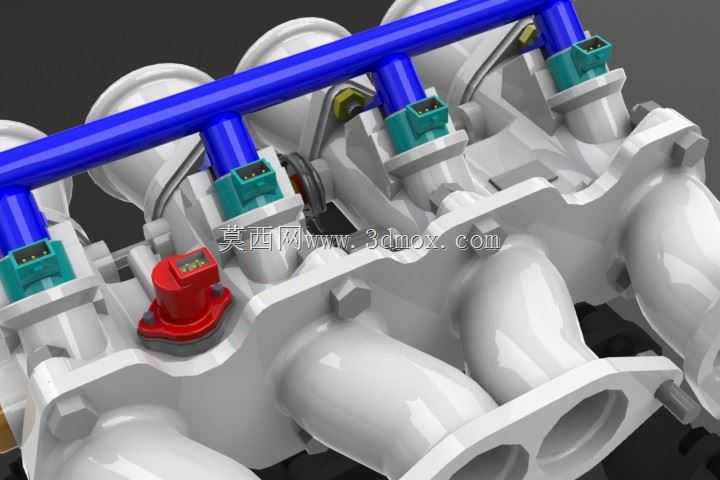

　　没有突兀的截面突变，减少高转速下的进气紊流损失，同时进气口的喇叭口翻边做了15度的外扩倒角，能在进气冲程时利用气流惯性提升充气效率。上方的燃油轨采用等径通腔结构，四个喷油器安装座的位置精度控制在±0.1mm以内，确保喷油器插入后与进气道的喷射角度完全对齐，避免燃油喷溅到进气道壁面形成油膜，影响空燃比控制精度；燃油轨两端的固定支架采用带减震衬套的安装结构，支架上的安装孔预留了0.5mm的装配调整间隙，可抵消发动机运行时的振动位移，避免长期运行后支架出现疲劳断裂。安装边界方面，这套总成的纵向安装高度从进气喇叭口最上端到进气道对接面的距离控制在180mm以内，横向总长度对应四缸缸盖的常规进气侧尺寸，四个固定点的位置完全匹配主流1.

　　6L-2.0L排量直列四缸缸盖的进气侧安装螺孔位，不需要额外改动缸盖结构就能完成适配；进气喇叭口的内径统一为55mm，可适配同口径的进气软管、空滤连接组件，燃油轨的进出油接口采用标准6mm快插结构，能直接对接通用型燃油管路，降低配套选型的适配成本。结构细节上，进气歧管本体采用高强度复合材质设计，壁厚控制在3.5mm，既保证足够的结构强度承受进气负压与振动载荷，也能控制整体重量；各进气道之间的连接筋做了圆弧过渡处理，避免应力集中，同时在节气门安装位预留了传感器安装接口，可直接适配进气温度、压力传感器的安装需求，不需要额外打孔改造。实际应用中，这套结构既可以作为量产动力单元的进气系统原型做调校验证，也能作为改装领域的进气升级组件参考，

　　通过调整进气道长度、喇叭口口径就能适配不同的动力输出调校取向，比如偏向低扭输出的场景可以适当加长进气道长度，利用进气谐振提升低转速区间的充气效率，偏向高转马力输出的场景则可以缩短进气道、加大喇叭口口径，降低高转速下的进气阻力。建模过程中对所有配合面都做了公差匹配设计，比如进气道与缸盖对接的端面预留了0.8mm的密封垫安装槽，燃油轨与喷油器的配合面做了密封环安装位，确保装配后的密封性能，避免出现漏气、漏油的问题；所有安装孔的位置都做了装配干涉校验，确保螺栓安装时不会与周边的线束、管路产生空间冲突，实际装车时不需要额外打磨调整就能完成装配。
