带双工位工作台的库卡工业机械臂

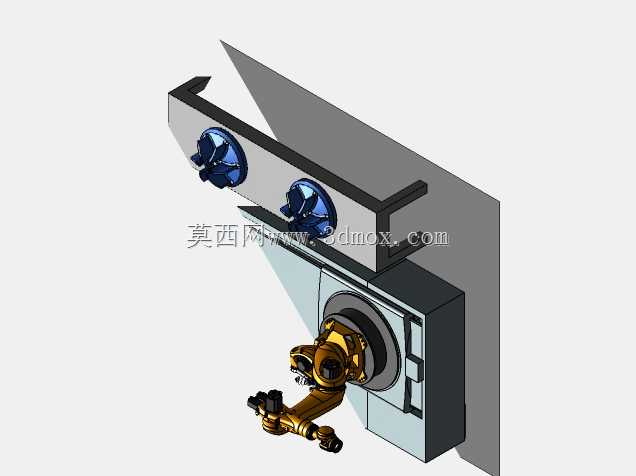

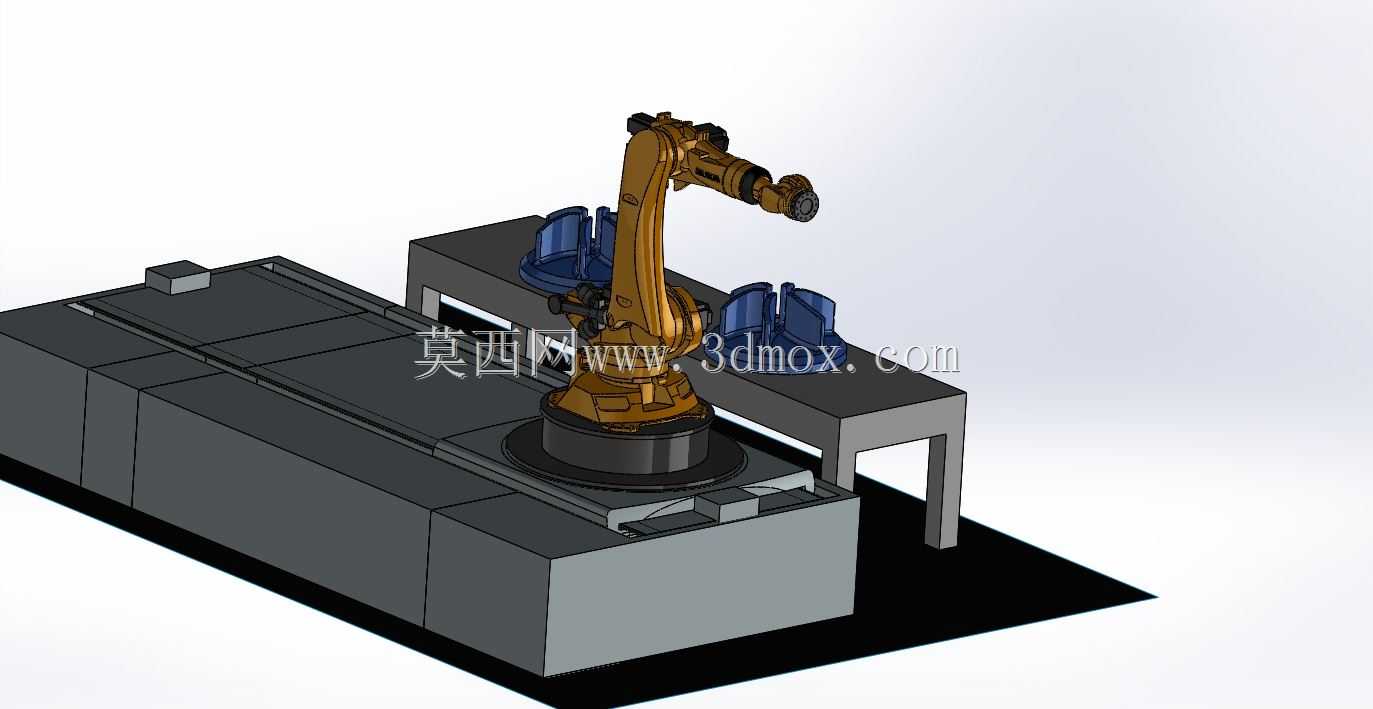

　　这套带双工位工作台的库卡机械臂方案，在3C电子小件加工、汽车零部件精密上下料、小型铸件打磨转运场景里适配性极强，尤其适合车间占地有限、需要兼顾工序节拍与工位切换效率的产线布局。从实际落地的工况来看，机械臂安装在直线滑台的移动基座上，滑台行程刚好覆盖两个并排的工装工位，无需额外增设外部轴换向结构，就能完成两个工位之间的物料取放、工件转序动作，相比固定基座单工位的机械臂方案，能减少约40%的待料等待时间，工位切换过程中机械臂的运动路径经过提前规划，不会和工作台边缘、工位上的工装夹具产生运动干涉。

　　设计这套结构的时候，首先要考虑的是安装边界的约束：底部的直线滑台基座需要和地面预埋的安装板通过膨胀螺栓固定，基座的平面度公差要控制在0.2mm每米范围内，避免滑台长期运行出现导轨磨损不均的问题；滑台上方的机械臂安装法兰要做止口定位，止口配合公差选H7/js6，保证机械臂重复定位精度不会因为安装间隙出现衰减。旁边的双工位工作台高度设置在850mm，刚好匹配人工补料、换工装的操作高度，工作台台面采用20mm厚的45号钢板磨削加工，台面的T型槽间距按照常用工装的安装孔位设置，两个工位的中心距和滑台的有效行程做匹配，保证机械臂在滑台的两个极限位置都能完整覆盖对应工位的所有取放点，不会出现行程末端的动作死区。

　　从功能特性来看，这套机械臂配置的末端执行器可以根据加工需求快速更换，不管是气动夹爪取放机加工件、还是吸盘转运薄壁冲压件，法兰端的快换接口都能在10秒内完成末端工具切换，不需要重新校准TCP点。滑台的驱动采用伺服电机加精密滚珠丝杠的结构，重复定位精度能达到±0.02mm，完全满足精密零件上下料的位置精度要求。机械臂本身的关节防护等级达到IP65，哪怕是在有切削液飞溅、少量金属粉尘的机加工车间环境里，也能长期稳定运行，不需要额外加装外置防护套。

　　在做三维结构设计的时候，特意把滑台的线缆拖链设置在基座的后侧，既不会占用前方的操作空间，也能避免机械臂运动过程中剐蹭拖链内的动力线、信号线；工作台的四个支脚都加装了可调减震垫，不需要对车间地面做特殊的环氧找平处理，就能通过调整减震垫的高度把工作台台面调至水平，安装调试的周期能缩短三分之一左右。两个工位上的蓝色工装是针对特定工件设计的定位夹具，夹具的定位销位置和工件的工艺基准孔完全对应，机械臂取放工件的时候不需要额外做视觉纠偏，就能把工件准确放到夹具定位面上，定位误差能控制在0.05mm以内，完全满足后续机加工、打磨工序的装夹精度要求。

　　从运动路径规划的角度，设计阶段就把机械臂的运动范围做了仿真验证，在滑台全行程移动、机械臂全关节转动的工况下，所有运动部件和周边的安全护栏、工作台、料架的最小安全距离保持在100mm以上，避免运行过程中出现碰撞风险。机械臂的底座和滑台滑板之间还增设了加强筋板，哪怕机械臂带着50kg的负载全速运行，底座的形变量也能控制在0.01mm以内，不会因为长期交变载荷出现连接螺栓松动的问题。这套结构的整体占地尺寸控制在长2.2米、宽1.8米的范围内，比传统的双机器人双工位方案节省了近一半的占地空间，非常适合中小制造企业的现有车间改造，不需要大规模调整原有产线的布局，就能快速接入自动化上下料单元，提升产线的自动化运行效率。
