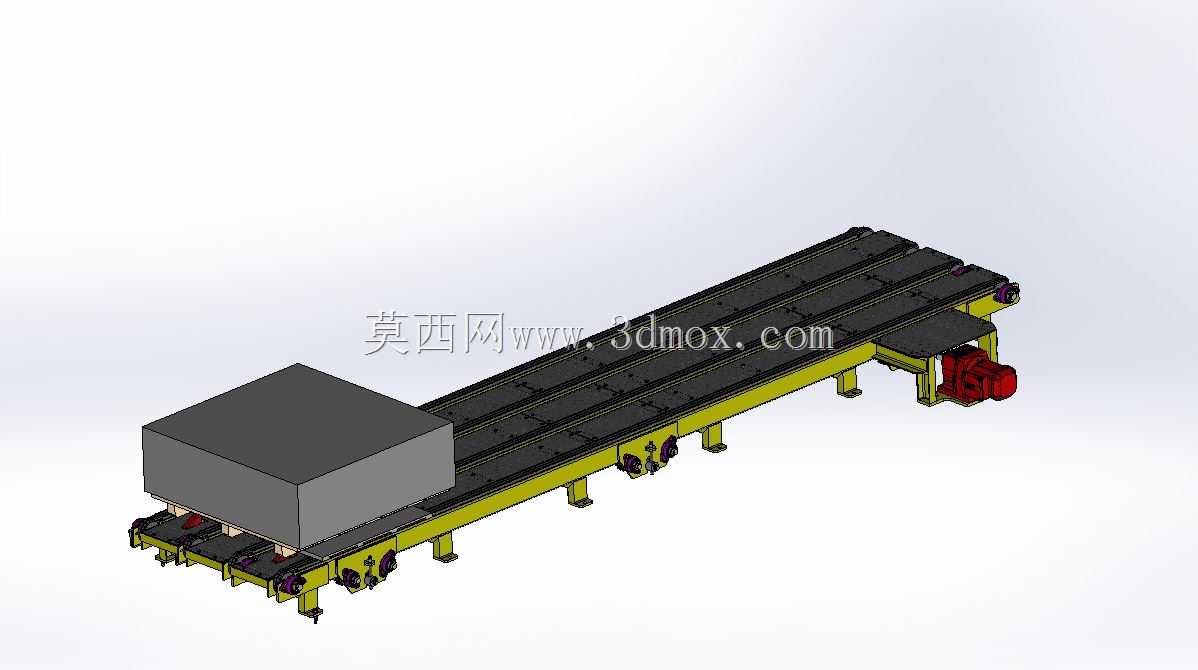

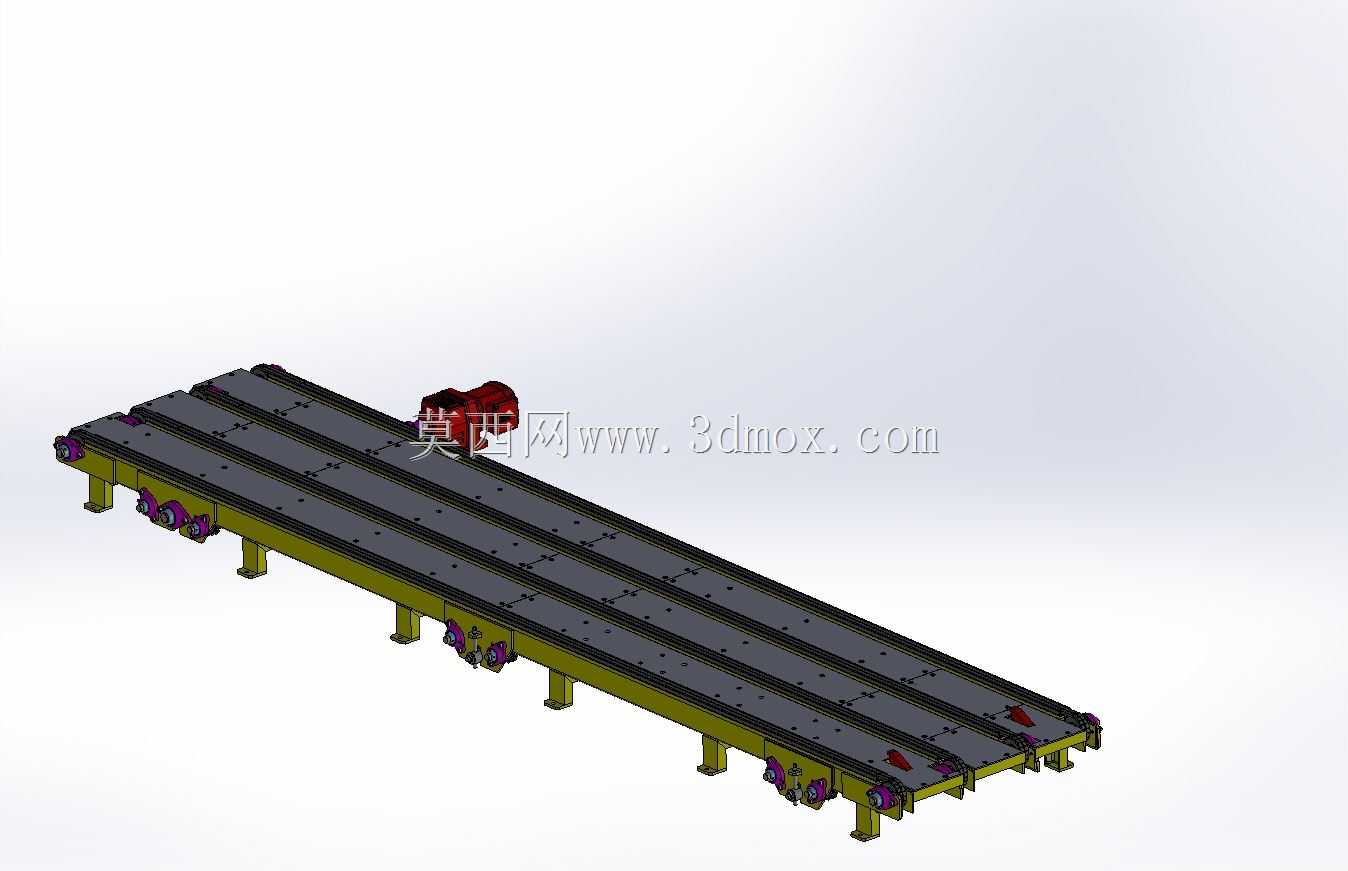

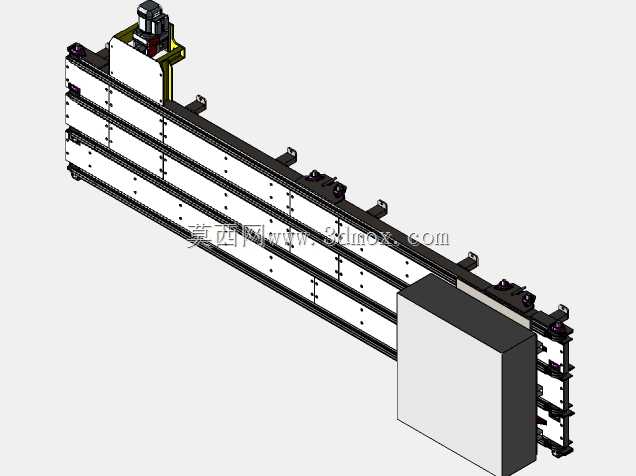

4400毫米压缩式长距离多轨输送平台结构

　　在车间物料长距离转运、重型工件工序间流转的场景里，这类多轨并行的输送结构是产线布局里的核心衔接单元，不同于单轨输送的载荷局限，多轨道并行的设计可以同时承载多组工装托盘或者大尺寸长条形工件，避免单条轨道受力过载出现的形变问题。从结构设计逻辑来看，整体采用分段式支撑腿布局，支撑腿沿输送长度方向等距排布，每个支撑点都对应轨道下方的加强筋位置，确保长跨度下的轨道直线度不会因为长期承重出现下挠，轨道本身采用标准型材拼接的方式，上表面做耐磨处理，降低工件托盘滑动或者滚轮滚动时的摩擦损耗。端部的驱动单元采用集中式布局，通过传动轴同步驱动所有轨道上的传动轮，保证多轨道的输送速度完全同步，不会出现多轨输送时工件偏移、卡滞的问题，

　　传动轮组采用模块化安装设计，单个轮组出现磨损时可以直接拆卸更换，不需要拆解整段轨道，大幅降低后期维护的停机时间。4400毫米的压缩行程设计，意味着这套输送结构可以适配不同长度的工件输送需求，在不需要满长度输送的时候，可以通过压缩段调整整体输送长度，适配不同工位之间的间距变化，压缩段的导轨采用嵌套式结构，内层导轨和外层导轨之间加装耐磨滑块，伸缩过程中不会出现卡涩，同时保证伸缩后的轨道对接精度，不会出现台阶面影响工件通行。安装边界上，整体宽度方向预留了驱动组件和侧边防护的安装空间，支撑腿底部设计有可调脚杯，可以在地面不平整的车间环境里调整整体水平度，保证轨道全程处于同一水平面，避免工件输送过程中出现跑偏、侧滑的问题。

　　侧边的定位挡块设计在轨道的指定工位位置，当工件输送到对应加工工位时，挡块升起可以精准定位工件位置，配合加工设备完成工序作业，不需要额外增设定位工装。这套结构的设计初衷是解决重型长尺寸工件在车间内跨工位转运的痛点，相比传统的单条皮带输送机或者单轨辊道，多轨结构的载荷分布更均匀，单米长度的承载能力可以提升三倍以上，同时压缩式的长度调节能力，让这套输送结构可以灵活适配不同的产线布局，不需要根据现场尺寸重新定制整段轨道，大幅缩短产线搭建的周期。在实际使用场景中，这类输送结构常常用在钢结构件加工、长轴类零件热处理前后转运、大型板材切割上下料等场景，轨道上可以加装不同的工装附件，比如防滑垫块、工件定位夹具、检测传感器安装位，

　　适配不同类型的工件输送需求。传动部分的护罩设计完全覆盖旋转传动部件，避免车间内的切屑、灰尘进入传动结构造成磨损，同时符合车间安全生产的防护要求，不会出现操作人员衣物卷入传动部件的风险。从建模细节来看，所有的连接孔位都按照实际装配公差设计，支撑腿和轨道横梁之间采用螺栓连接，不需要现场焊接，安装时只需要按照孔位对齐锁紧即可，降低现场安装的难度，每个连接位置都设计有防松垫片的安装槽，避免设备长期运行震动导致螺栓松动。轨道的上表面平面度公差控制在每米0.2毫米以内，保证高精度工件输送时不会因为轨道面的起伏影响定位精度，驱动端的减速电机安装座采用可调式设计，可以调整传动皮带或者链条的张紧度，长期使用出现传动松弛时不需要拆解结构就可以完成张紧调整。
