安森长扫描全流式交叉四通管件

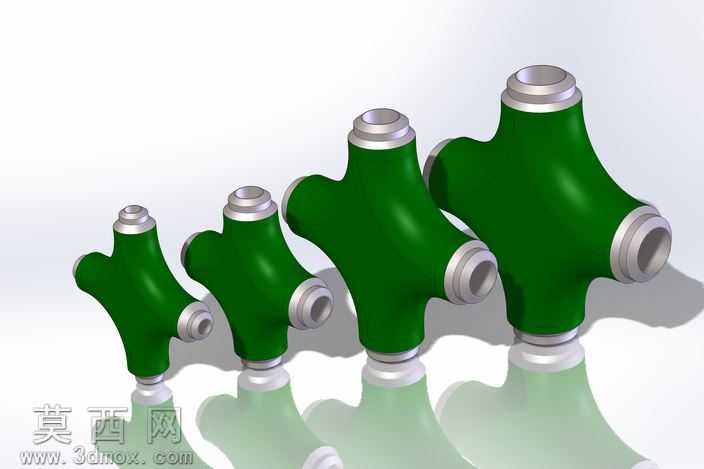

本作品为管路系统用四通交叉接头类三维建模作品，建模过程以参数化设计思路为核心，首先基于管路流体输送的通用接口标准确定各通径的基准尺寸，按照十字正交的空间结构搭建基础特征框架，先绘制中心交汇腔体的截面轮廓，通过旋转、拉伸等基础建模命令生成主体核心结构，再分别对四个方向的连接端进行细节特征构建，依次完成接口定位凸台、密封配合端面、连接限位结构的特征添加，保证四个方向的接口同轴度、正交度符合管路装配的精度要求。建模过程中对主体内外壁的过渡圆角做了精细化处理，避免流体流经交汇区域时产生不必要的湍流阻力，同时兼顾结构应力分散的设计需求，减少管件在承压工况下的应力集中风险。材质与渲染环节，主体外表面采用包覆式绿色防护涂层材质，模拟工业管件常用的环氧树脂喷塑质感，调整材质的粗糙度参数还原哑光涂层的真实视觉效果，金属连接端采用抛光镀锌金属材质，通过调整金属度、反射率参数，呈现出银亮色金属连接件的光泽质感，同时在渲染场景中添加了地面反射效果，搭配柔和的多角度布光，清晰呈现管件的整体轮廓、结构比例与不同材质的质感差异。作品包含四种不同规格尺寸的同结构四通接头，各规格之间按照统一的比例规则进行参数缩放，保证同系列产品结构特征的一致性，可直接适配不同通径的管路装配场景，模型结构完整无破面，各特征之间的拓扑关系清晰，可直接用于管路系统的装配模拟、流体仿真分析以及产品加工前的结构校验，能够满足工业设计展示、管路方案选型、工程教学演示等多场景的使用需求。
