Axicom贴片式小型信号中继器结构设计

　　做工控板卡设计快十二年，经手的板载信号切换元件没有一千也有八百，这类SMD封装的小型信号继电器，是高密度IO板卡、通讯接口模组里绕不开的核心元件，这次还原的Axicom V23026系列中继结构，完全对标量产贴片元件的实际装配边界，做板级布局的时候直接调用就能省掉反复核对封装尺寸的麻烦。

　　先从实际应用场景说，这类微型中继器最常出现在工业通讯网关的信号切换回路、小型PLC的扩展IO模组、便携测试仪器的通道切换单元里，不像功率继电器要扛大电流负载，它的核心作用是完成弱信号的通路切换、不同回路间的电气隔离，避免前端信号串扰影响后端采样精度，尤其是在多通道采集设备里，单块板卡上往往要贴十几颗同规格元件，对元件的占位尺寸、引脚共面度要求极高，差0.1mm就可能导致回流焊后虚焊。

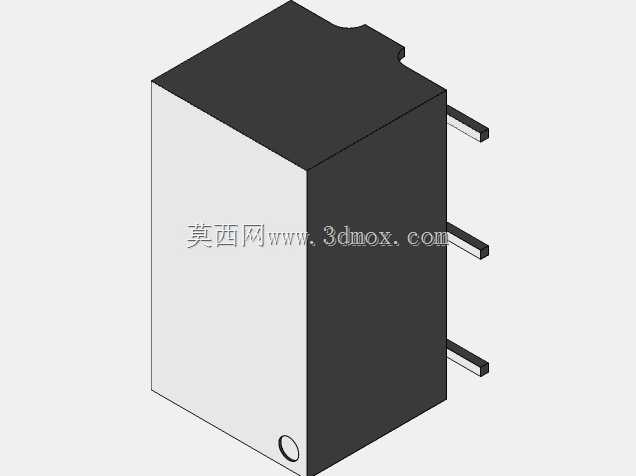

　　从功能特性上看，这款SMD中继器属于信号级切换元件，触点负载适配毫安级的弱电信号，线圈驱动功耗低，适合电池供电的便携工控设备使用，塑封外壳采用完全密封结构，能过波峰焊、回流焊的高温制程，不会因为焊锡蒸汽侵入内部导致触点接触不良，侧面的定位凸点是防呆设计，贴装时配合PCB丝印的缺口标识，能彻底避免反向贴装的问题，底部的圆形标记是引脚1的定位标识，和PCB封装的一号焊盘对应，SMT贴片时设备的视觉识别系统可以直接抓取这个标记做对位，贴装精度能控制在0.05mm以内。

　　设计思路上完全还原量产元件的真实结构，没有做多余的简化：外壳的拔模斜度严格按照塑胶件开模的常规角度设置，三个引出引脚的厚度、宽度、伸出长度完全对标规格书的标称尺寸，引脚根部和塑壳衔接的位置做了应力释放圆弧，避免元件受外力时引脚从塑壳根部断裂，塑壳表面的合模线位置也做了还原，做结构干涉检查的时候不会因为忽略合模线凸起导致和周边屏蔽罩、相邻元件产生装配冲突。

　　外形尺寸和安装边界是这个模型最实用的部分，整体塑壳的长宽高严格对应元件的最大实体尺寸，也就是包含所有凸起特征的最大外轮廓，做PCB布局的时候，只要按照这个模型的外轮廓预留元件占位，就能保证回流焊后元件和周边的电容、电阻、屏蔽罩之间保留至少0.3mm的安全间隙，不会出现元件贴装后顶到周边结构的问题。引脚的焊盘尺寸按照IPC-SM-782标准的贴片元件焊盘规范匹配，做封装的时候直接参考模型的引脚位置绘制焊盘，不用反复核对规格书的引脚坐标，能大幅缩短板卡设计的周期。

　　实际做结构评审的时候，很多新手工程师容易忽略这类小型元件的高度方向占位，比如在板卡正对继电器的位置布置结构件的加强筋，或者上下堆叠板卡的时候预留高度不足，这个模型把顶部的凸点、外壳的所有高度特征都做了还原，导入装配体后直接做干涉检查就能快速排查这类问题，不用等打样回来才发现装配冲突。另外塑壳的材质是耐高温PBT，模型的外观质感也对应了量产元件的哑光黑、灰白双色塑壳的实际效果，做产品渲染、装配示意的时候也能直接用，不用再额外做外观处理。

　　这类微型信号继电器的选型里，最容易踩的坑就是不同厂商的同规格产品引脚位置一致，但塑壳外轮廓有细微差异，尤其是侧面的凸点位置、顶部的凸起高度，很多通用封装只画了引脚位置，忽略了塑壳的实体轮廓，导致换料的时候出现装配干涉，这个模型完全还原Axicom原厂V23026系列的所有外形特征，不管是做初始设计的布局参考，还是做替代料的兼容性检查，都能提供准确的实体参照。在做板卡的可制造性检查时，还可以通过模型模拟吸嘴的吸附位置，确认元件顶部的吸附区域是否平整，有没有凸点影响SMT设备的吸嘴吸附，提前预判贴装环节可能出现的问题，减少打样阶段的工艺问题。
