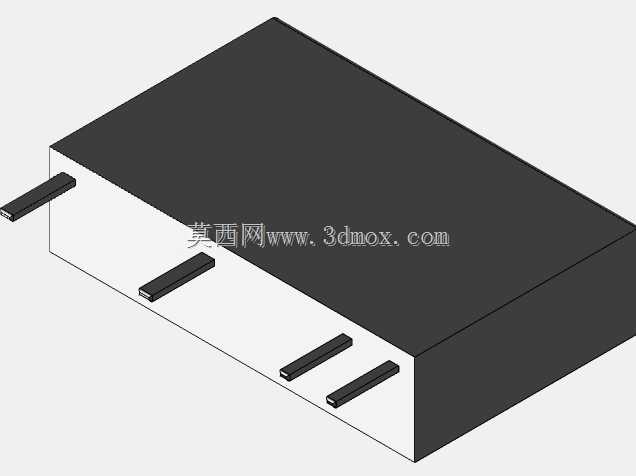

扁平式单刀单掷5A继电器三维结构

　　在低压电控回路的设计选型中，这类5A容量的单刀单掷扁平继电器，是紧凑型控制单元里出镜率极高的元件，很多工控板卡、小型自动化模组、便携检测设备的控制回路里，都能见到这类元件的应用。不同于常规立式继电器的凸起式安装结构，这款扁平结构的继电器在设计之初，就瞄准了板上安装高度受限的应用场景，比如厚度控制在20mm以内的手持工业终端、薄型分布式IO模块、嵌入式控制盒这类对Z向安装空间有严苛要求的设备，常规立式继电器的安装高度往往会超出壳体内部的净空限制，而扁平结构的本体可以直接贴合PCB板面焊接或者插接，把元件占用的垂直空间压缩到最低，给上层的走线、屏蔽层或者其他贴片元件留出足够的安装余量。

　　从实际功能来看，这款SPST架构的继电器属于常开型控制元件，线圈得电时触点吸合，实现单路负载回路的导通，线圈失电时触点依靠内部弹片的复位弹力断开，切断负载供电，5A的触点额定载流能力，可以覆盖大部分小型直流负载、低压交流信号回路的通断需求，比如小型电磁阀的驱动、指示灯回路的切换、传感器供电的通断控制、低功率电机的启停控制这类场景，不需要额外搭配中间继电器扩容，直接通过继电器触点就能完成负载的驱动，减少回路里的元件数量，缩小整体控制板的体积。

　　在结构设计层面，这款继电器的外壳采用阻燃工程塑料注塑成型，上下壳体通过卡扣配合实现密封，接缝处做了错位挡边结构，可以阻挡日常使用中的灰尘、少量飞溅的液体侵入壳体内部，避免触点因为积尘出现接触不良的问题。引脚采用直插式排布，从本体侧面引出，区别于常规底部引出引脚的继电器，侧面出脚的设计可以让焊接后的元件本体与PCB板面保持平行，进一步降低整体安装高度，引脚的间距按照常规PCB焊盘的通用标准设计，不需要定制特殊的封装库，直接调用标准间距的焊盘封装就能完成Layout设计，降低硬件设计的工作量。本体上的引脚分为线圈引脚和触点引脚两组，两组引脚之间保留了足够的电气间隙，满足低压电控的安规要求，避免高压侧和低压侧之间出现爬电击穿的风险。

　　从安装边界来看，这款继电器的本体为长方体扁平结构，设计安装结构的时候，需要在本体四周预留至少1mm的操作余量，方便生产过程中的元件拾取、焊接后的外观检测，以及后期维护时的元件更换。因为是扁平贴板安装的结构，继电器本体下方的PCB区域不适合布置过高的贴片元件，避免元件顶到继电器外壳造成焊接虚位，同时要注意在继电器线圈引脚的走线旁预留续流二极管的安装位置，继电器线圈是感性负载，断开时会产生反向电动势，预留的二极管位置可以方便设计人员添加吸收回路，保护前端的驱动芯片不被反向电动势击穿。在多继电器并排布置的场景下，相邻两个继电器之间要预留足够的散热间隙，因为继电器触点带载通断时会产生一定的热量，密集贴装会导致热量积聚，加速触点和线圈的老化，预留间隙可以让空气自然流通带走热量，提升元件的使用寿命。

　　在三维建模的过程中，这款继电器的结构还原重点在于引脚的位置精度和本体的外形公差，因为这类元件最终要和PCB板做装配配合，如果引脚的位置偏差超过0.2mm，就会出现生产时插件无法对准焊盘的问题，所以建模时需要严格按照 datasheet 里的安装尺寸定位每个引脚的坐标，引脚的厚度、伸出长度也要和实际元件保持一致，避免生成的工程图在做装配干涉检查时出现误判。外壳的倒角、表面的脱模斜度也要按照注塑件的常规工艺要求还原，不能把外壳建造成完全直角的结构，否则和实际生产的元件外形存在偏差，影响整体设备的结构装配校验。对于结构设计人员来说，准确的继电器三维模型可以在设计阶段就完成控制板和设备壳体的干涉检查，提前发现安装空间不足、引脚和壳体筋位冲突这类问题，避免后期开模后才发现装配问题造成的成本浪费。

　　这类扁平继电器在实际使用中，还要注意安装方向的设计，尽量让继电器的触点分断方向和设备的振动方向保持垂直，减少设备运行时的振动导致触点出现误吸合或者误断开的问题，在三维装配时就可以根据设备的振动方向调整继电器的安装角度，把元件的可靠性隐患在设计阶段就排除掉。不同于大电流继电器需要搭配安装底座、固定螺丝的安装方式，这类小型扁平继电器直接依靠引脚焊接固定在PCB上，不需要额外的固定结构，所以在建模时不需要预留螺丝孔、卡扣位这类固定结构，只需要准确还原本体和引脚的尺寸，就能满足结构设计的装配校验需求。
