Finder双极螺钉端子接口继电器三维结构

　　在工业电控柜的布线作业里，这类导轨式接口继电器是信号回路里的常用中转部件，很多设备的IO信号隔离、小功率负载通断都要靠它完成，尤其是PLC输出端驱动接触器线圈、电磁阀这类场景，它能把主控板的弱信号和现场侧的负载回路做电气隔离，避免浪涌反灌损伤主控单元。做三维建模的时候，首先要卡准DIN导轨安装的卡扣尺寸，毕竟这类元件都是标准35mm导轨挂载，卡扣的开合行程、卡入导轨后的突出高度不能有偏差，不然实际装配的时候会出现卡不进导轨、或者和相邻元件干涉的问题。

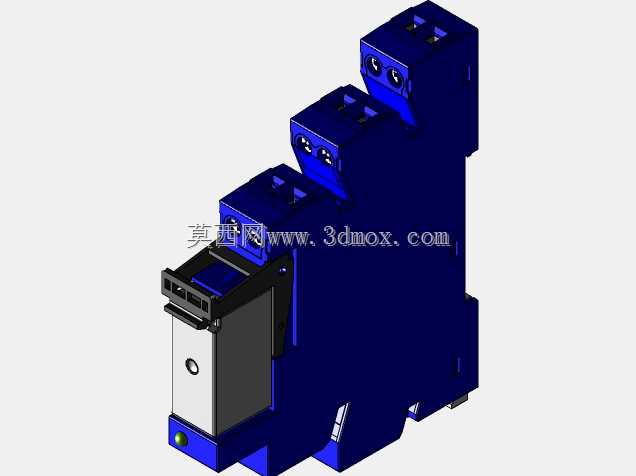

　　从结构设计来看，这款双极接口继电器采用上下分层的布局，上部是三个并排的螺钉端子接线位，每个端子的压线空间要匹配常用的0.5-2.5平方多股铜芯线，螺钉的下沉深度要做限位，避免拧动的时候顶穿壳体或者压不紧线芯，端子之间的隔筋厚度要留够，保证相邻端子的电气间隙满足低压电控的绝缘要求，不会因为积尘或者凝露出现爬电问题。下部是继电器本体与接口电路的集成腔体，正面预留的状态指示孔位，对应内部的动作指示灯，接线调试的时候不用万用表测，一眼就能看到触点是否吸合，侧面的释放卡扣做了内凹设计，用一字螺丝刀就能轻松撬动，把继电器从底座上拆下来更换，不用拆周边的接线，维护效率高很多。

　　实际选型的时候，要注意它的触点容量是8A交流负载，适配50/60Hz的工频回路，线圈侧是24V直流供电，刚好匹配绝大多数工业PLC的输出电平，不用额外加转换电源。建模过程中要把安装后的边界尺寸算准，宽度方向是标准的模数化尺寸，和同系列的断路器、端子排并排安装的时候，不会出现宽度超差挤占相邻元件位的问题，深度方向要预留出接线后的线缆弯曲空间，不能让柜门关上的时候压到接好的导线。壳体的棱角都做了小圆弧过渡，既符合注塑件的脱模工艺要求，也能避免安装的时候划手，底部的导轨卡扣做了弹性结构设计，卡入导轨后有足够的预紧力，设备运输振动的时候不会出现松脱移位的情况。

　　很多刚做电控结构设计的工程师容易忽略这类元件的接线操作空间，建模的时候不仅要把元件本身的尺寸做准，还要把上部螺钉端子的操作空间留出来，也就是螺丝刀垂直拧动螺钉的时候，上方不能有其他结构件遮挡，不然现场接线的时候没法下手，还要返工调整柜内布局。另外端子的进线方向是正面斜向上的角度，这个角度是经过实际操作验证的，导线从下方或者侧方进线都能顺利插入端子孔，不会出现硬掰导线才能压线的情况。继电器本体和底座的插接结构做了定位凸台，更换的时候不会插反，避免线圈接反电压烧坏元件，触点侧的接线位和线圈侧的接线位做了明确的分区，布线的时候可以把强电负载线和弱电控制线分开走，减少信号干扰。

　　从散热角度考虑，壳体侧面做了细微的散热槽，虽然继电器本身发热不大，但长时间带额定负载工作的时候，槽位能让内部的热量及时散出去，避免线圈过热老化缩短使用寿命。整个模型的结构拆分完全按照实际零件的装配关系来做，壳体、卡扣、端子螺钉、内部继电器本体、状态指示灯都做了独立的结构特征，做虚拟装配验证的时候，可以模拟整个装配流程，检查各个零件之间的配合间隙，比如卡扣和壳体的配合间隙、端子和基座的过盈量，都和实际生产的工艺参数保持一致，不管是用来做柜内布局的干涉检查，还是做教学演示的结构拆解，都能满足使用要求。
