ST型曼凯斯轴承安装支撑座结构

项目分类:轴承座 发布时间:2022-03-03 ID:564513
  • ST型曼凯斯轴承安装支撑座结构
  • ST型曼凯斯轴承安装支撑座结构
  • ST型曼凯斯轴承安装支撑座结构
  • ST型曼凯斯轴承安装支撑座结构
  • ST型曼凯斯轴承安装支撑座结构
  • ST型曼凯斯轴承安装支撑座结构
  • ST型曼凯斯轴承安装支撑座结构
  • ST型曼凯斯轴承安装支撑座结构
  • ST型曼凯斯轴承安装支撑座结构
  • ST型曼凯斯轴承安装支撑座结构
  • ST型曼凯斯轴承安装支撑座结构
  • ST型曼凯斯轴承安装支撑座结构
  • ST型曼凯斯轴承安装支撑座结构
  • ST型曼凯斯轴承安装支撑座结构

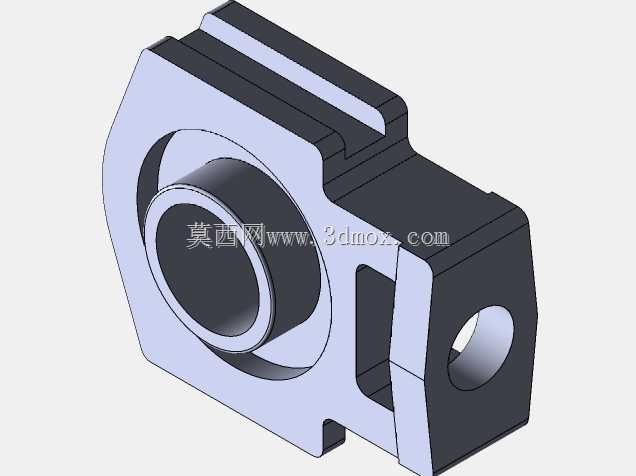

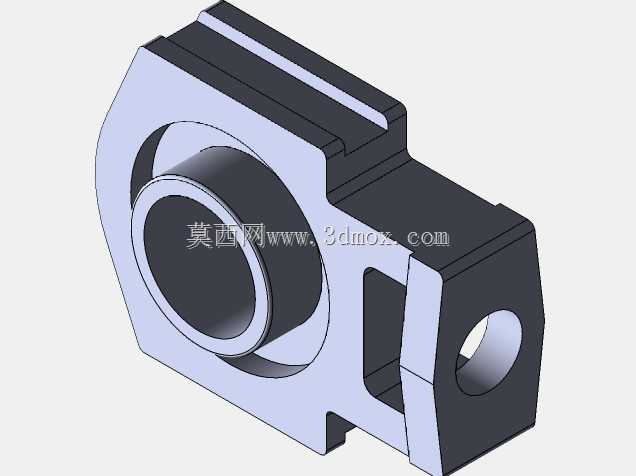

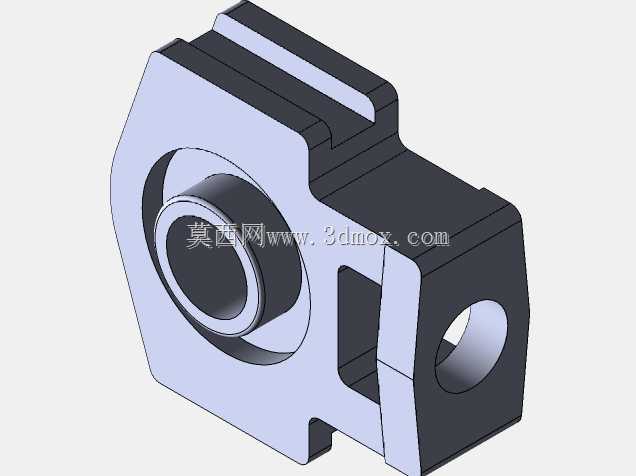

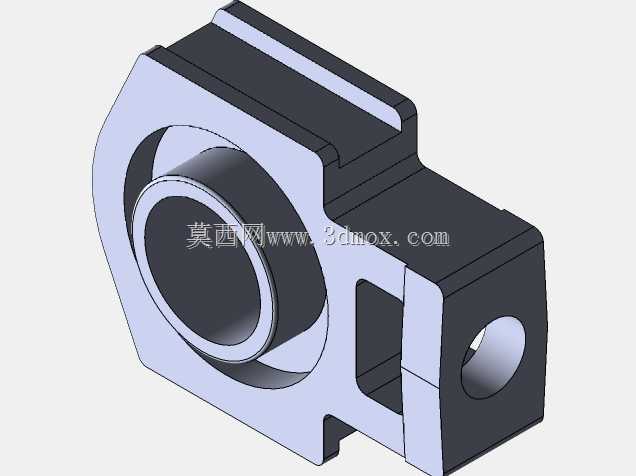

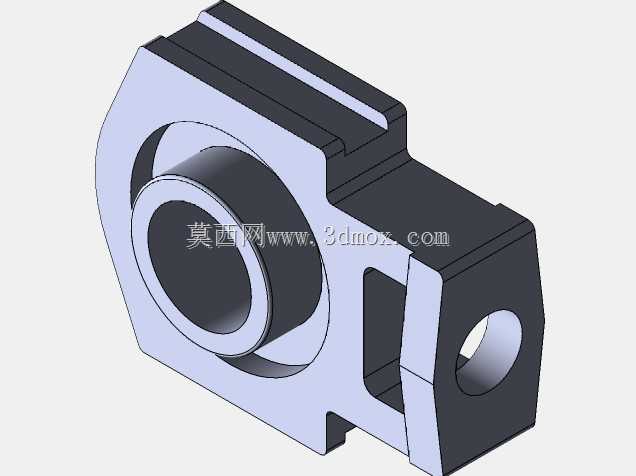

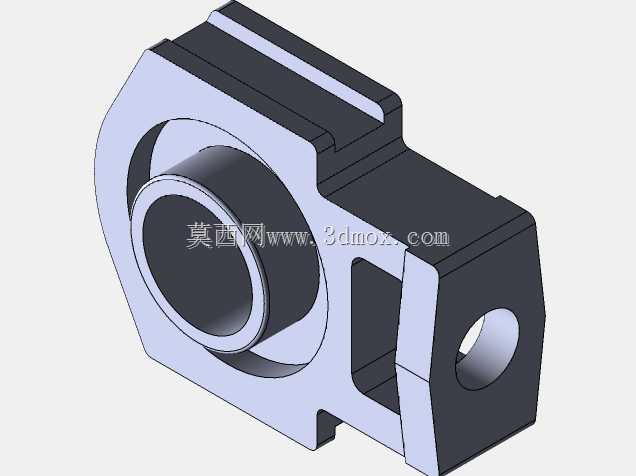

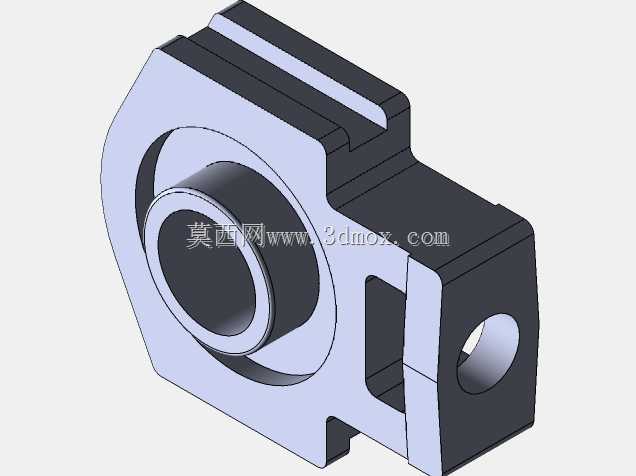

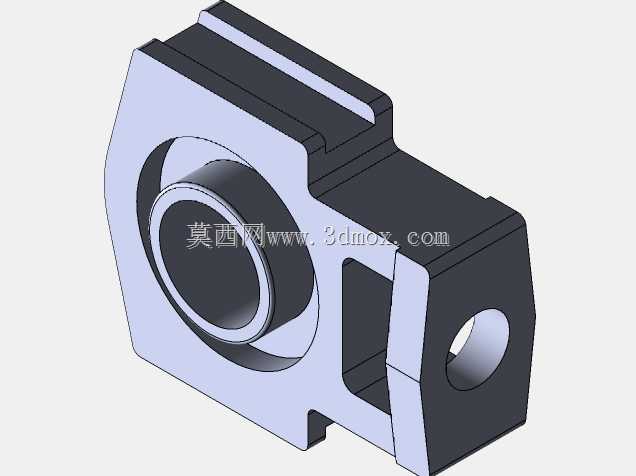

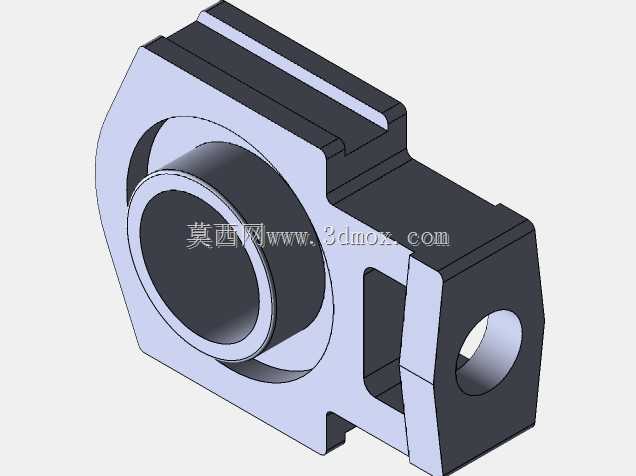

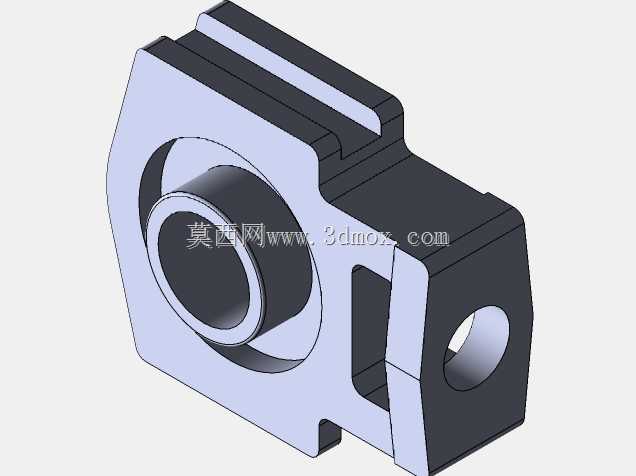

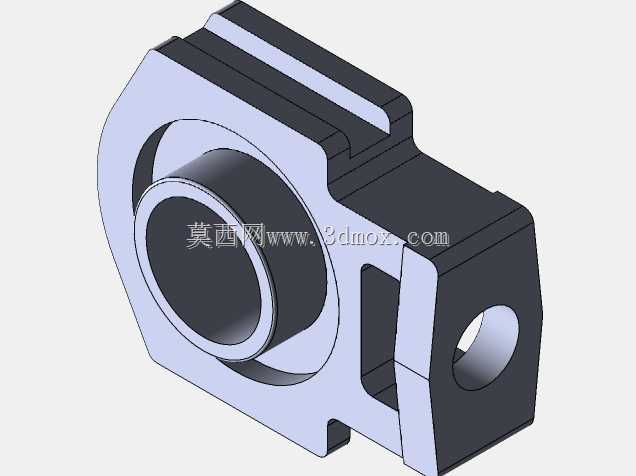

  这款ST型轴承支撑构件,主要应用在轻载传动链路的轴承固定场景中,常见于小型输送线的从动辊端固定、桌面级自动化设备的转轴支撑、仪器仪表内部的传动件定位工位,区别于重型剖分式轴承座的大载荷设计,这款构件更侧重安装便捷性与空间紧凑性,适配小尺寸深沟球轴承的外圈定位需求。从实际使用场景来看,这类支撑座不需要额外加工复杂的安装沉孔,自身带有的定位卡槽可以直接卡入设备型材的预设槽位,侧面的通孔用于穿装锁紧螺栓,完成轴向与径向的双重固定,在需要频繁调整转轴位置的调试类设备中,这种卡槽式设计能大幅缩短拆装调整的工时,不需要完全拆除周边关联构件就能完成轴承的更换与位置微调。设计层面上,构件主体采用一体化铣削成型的结构思路,

  轴承安装孔位做了同轴度公差约束,孔壁与轴承外圈的配合选用过渡配合公差带,既保证轴承装入后不会出现径向窜动,也避免过盈量过大导致轴承外圈变形影响转动顺滑度;主体外侧的加强筋结构沿着受力方向布置,在轴承承受径向载荷时,筋位能分散安装孔位的应力,避免长期受载后孔位出现形变扩孔的问题。构件一侧伸出的带孔凸台,主要用于安装传感器的感应触发片或者限位挡块,不需要额外在支撑座上焊接或者钻孔加装附件,集成化的结构减少了周边附属零件的数量,也让整个支撑点位的结构更紧凑。安装边界方面,轴承安装孔的深度与适配轴承的外圈宽度匹配,装入轴承后端面与支撑座端面齐平,不需要额外加装轴用挡圈限制轴承外圈的轴向位移;底部的卡槽宽度适配常规工业铝型材的槽宽,

  卡入后两侧的贴合面与型材表面完全贴合,锁紧螺栓穿装后不会出现支撑座偏斜的问题;侧面的安装通孔做了沉头处理,螺栓装入后头部不会突出构件表面,避免与周边转动的传动件发生刮擦。从受力特性来看,这款支撑座主要承受径向载荷,轴向仅承受少量的传动窜动力,因此在壁厚设计上,轴承孔位周边的壁厚做了加厚处理,远离受力点的区域做了合理的减重开槽,既保证整体结构刚度满足使用要求,也控制了构件自身的重量,在移动类小型设备的传动点位使用时,不会增加过多的运动负载。实际选型适配时,需要确认适配轴承的外径尺寸与安装孔的公差匹配,同时核对卡槽的安装尺寸与设备机架的型材规格一致,避免出现安装不上的问题;构件上的附属凸台孔位,可根据实际使用需求选择安装限位件、

  感应片或者留空不装,不会影响主体的支撑强度。不同于标准立式轴承座的固定安装方式,这款支撑座的卡槽设计允许沿着型材槽的方向调整位置,在张紧同步带、调整传动辊间距的场景中,松开锁紧螺栓就能滑动调整位置,调整到位后直接锁紧即可,不需要额外加工腰型孔,适配性更强。
