手动商用汉堡肉饼成型压制设备

　　这款手动肉饼压制设备主要面向连锁汉堡门店、小型食品加工档口、移动餐车等场景使用，核心作用是将调配好的肉馅原料压制成厚度均匀、外形规整的圆形汉堡肉饼，相比手工捏制的肉饼，压制后的成品重量偏差小、外形统一，煎制过程中受热均匀度更高，能有效降低门店操作人员的技能门槛，即使是新入职的员工也能快速制作出符合出品标准的肉饼，避免手工制作时出现的厚薄不均、边缘松散、煎制时易散碎的问题。

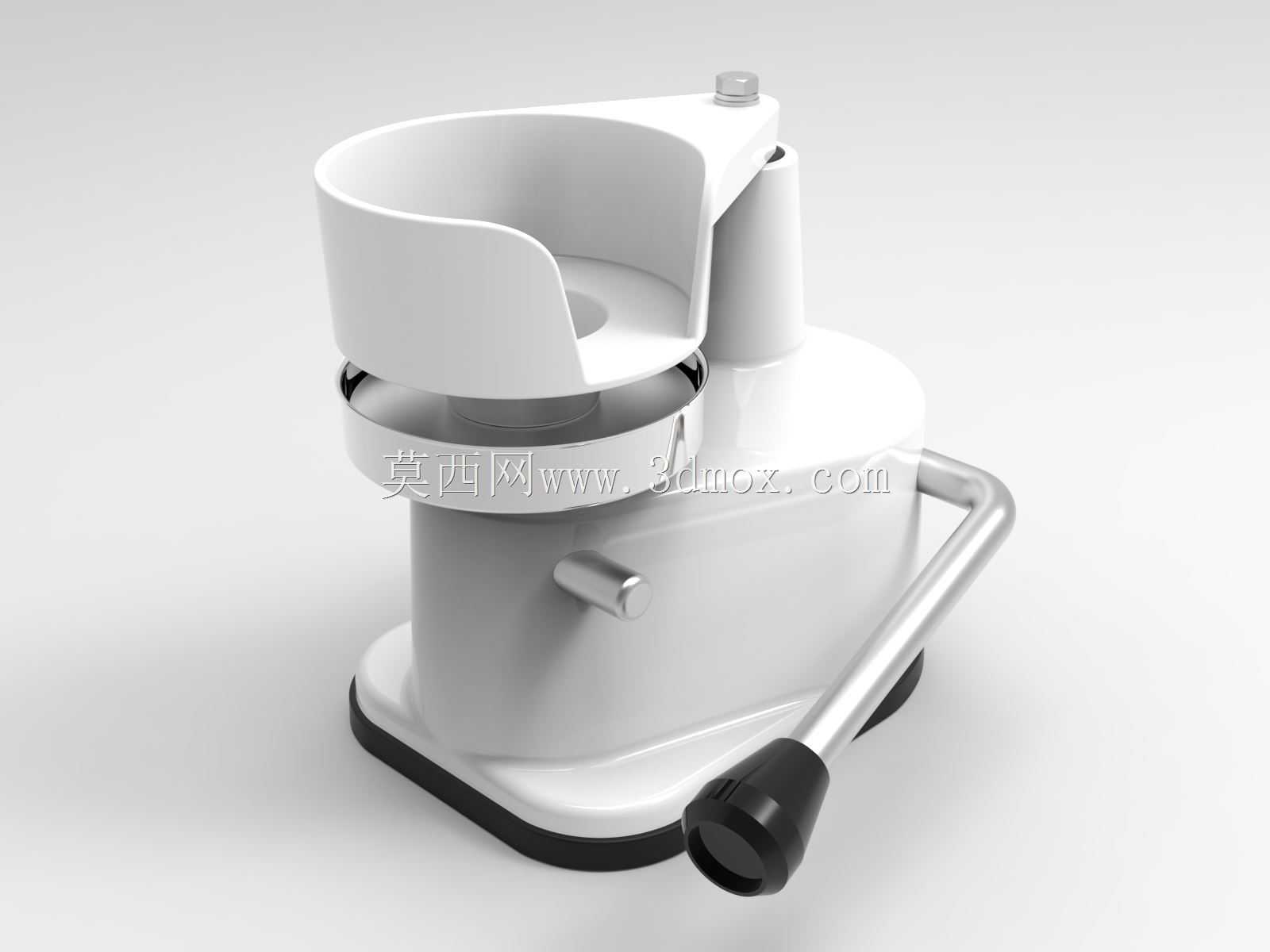

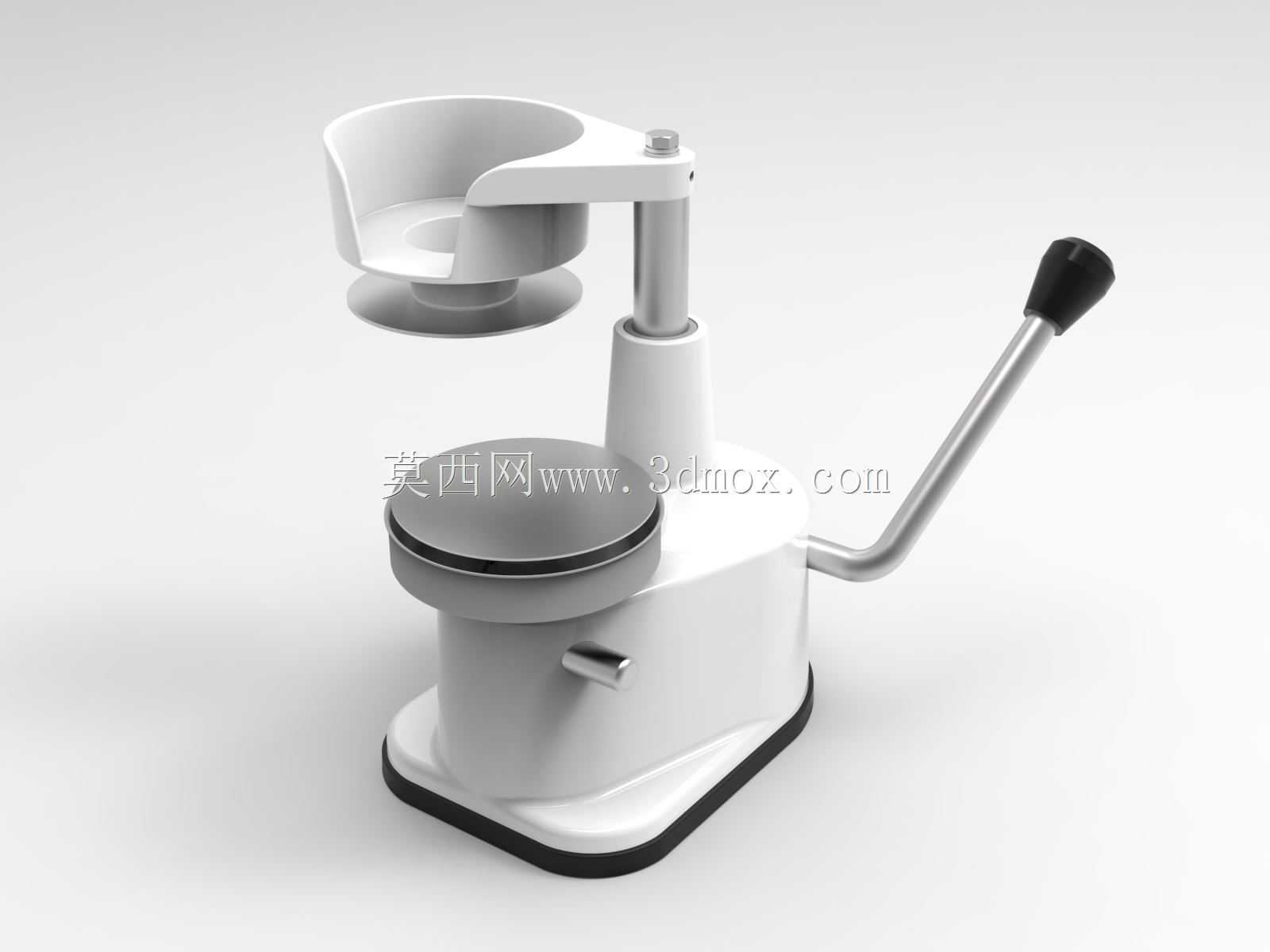

　　从结构设计来看，设备采用立式手动杠杆传动结构，整体分为底座支撑单元、下模定位单元、上模压合单元、手动操作手柄四个核心部分。底座采用带防滑胶边的宽幅设计，放置在不锈钢操作台面时不会出现滑动，底座内部预留了配重空间，压合操作时整机稳定性足够，不需要额外通过螺栓固定在台面上，方便门店根据操作动线随时调整摆放位置。下模为带定位凸台的圆形托盘，托盘边缘做了1.2mm高度的围边，压制时肉馅不会从边缘溢出，托盘下方设置了快拆卡扣，日常清洁时可以直接取下托盘冲洗，不需要拆卸整机结构，适配餐饮场景高频次的卫生清洁需求。

　　上模压头与下模托盘的同轴度控制在0.3mm以内，压合时上下模不会出现错位，保证肉饼边缘整齐无飞边。压头表面做了哑光不粘处理，压制过程中肉馅不会粘连在压头表面，不需要每次压制都额外刷油，减少操作步骤的同时也能降低肉饼的油脂含量。操作手柄采用加长力臂设计，根据杠杆传动比计算，操作人员只需要施加150N左右的下压力，就能输出足够的压合力将肉馅压实，长时间操作也不会出现手臂酸胀的问题，手柄末端套有防滑橡胶套，手上沾有油污或水渍时也不会出现打滑脱手的情况。

　　设计过程中重点考虑了餐饮场景的操作动线，设备整体的操作高度设置为280mm，放置在标准800mm高度的操作台上时，操作人员自然站立状态下手臂弯曲角度在120度左右，符合人体工程学操作姿态，长时间重复操作的疲劳度更低。设备的横向最大尺寸为260mm，纵向深度为320mm，占用台面空间不足0.1平方米，即使是空间狭小的移动餐车操作台也能轻松放置，不会和煎炉、酱料台、包装台等其他设备产生位置干涉。

　　结构细节上，设备的传动立柱采用不锈钢材质，表面做了拉丝处理，长期接触水汽、油污也不会出现生锈掉漆的问题，立柱与上下活动座之间采用自润滑铜套配合，日常使用不需要额外加注润滑油，避免润滑油滴落污染食材的风险。上模的升降行程设置为80mm，压合完成后抬起手柄，上模会自动复位到最高位置，留出足够的空间取放肉饼和添加肉馅，操作过程中不需要手动提拉上模，进一步简化操作步骤。下模托盘的直径设置为110mm，压制完成的肉饼直径为100mm，刚好适配市面上主流的4英寸汉堡面包胚尺寸，压制后的肉饼厚度可以通过上模的限位螺栓进行调节，调节范围在8mm到20mm之间，门店可以根据自身的产品定位调整肉饼厚度，适配不同价位、不同口味的汉堡产品制作需求。

　　从实际使用的角度来看，这款设备不需要接入电源或气源，完全依靠手动操作，没有复杂的电气元件，故障率极低，日常除了清洁之外几乎不需要额外维护，相比电动肉饼成型机，采购成本更低，也不需要考虑供电线路布置、设备故障维修等问题，非常适合小型餐饮门店、流动摊点使用。设备的所有与食材接触的部件都采用食品级304不锈钢材质，符合食品接触材料的安全标准，不会出现有害物质析出的问题，清洁时可以直接用热水冲洗，也可以放入商用消毒柜进行高温消毒，满足餐饮行业的卫生监管要求。

　　建模过程中对所有活动部件的配合间隙都做了工程化校验，手柄的转动角度、上模的升降行程、压合时的受力点都按照实际使用场景做了模拟验证，避免出现干涉、卡滞的问题，所有的圆角、倒角都按照食品加工设备的卫生要求做了R3以上的圆弧处理，没有清洁死角，不会残留肉馅残渣导致细菌滋生。底座的防滑胶边采用可拆卸设计，胶边磨损后可以直接更换，不需要更换整个底座，降低设备的后期使用成本。
