台式电动打磨切割一体机结构

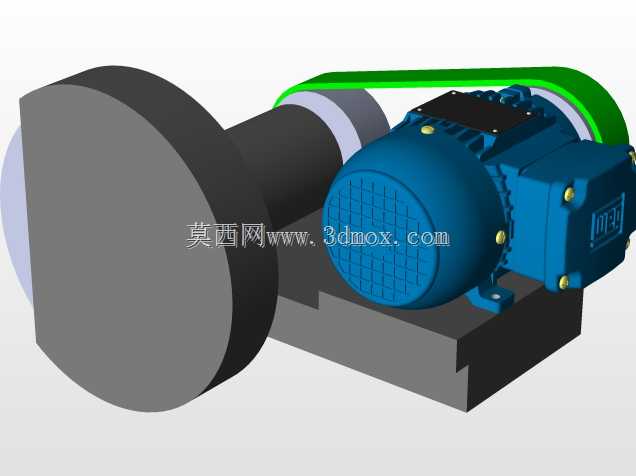

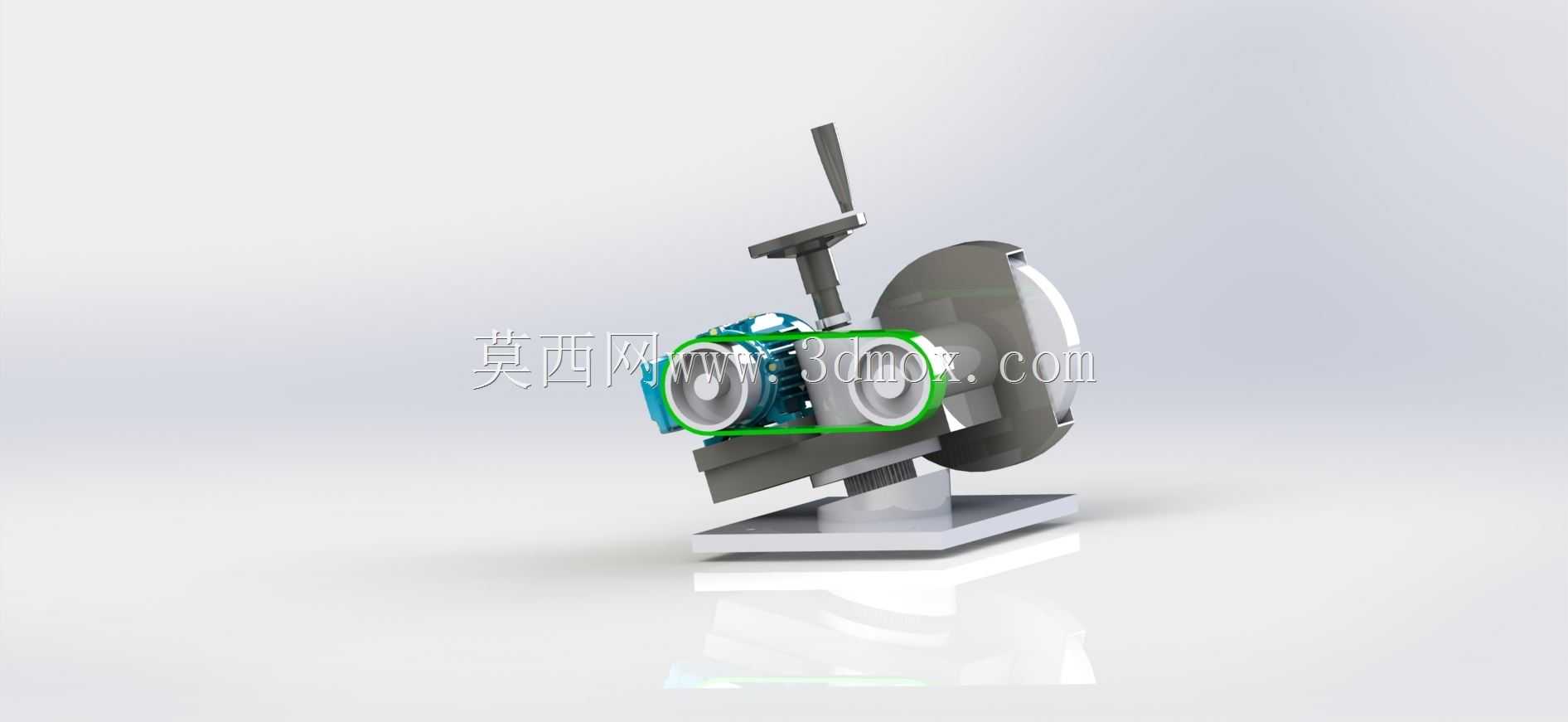

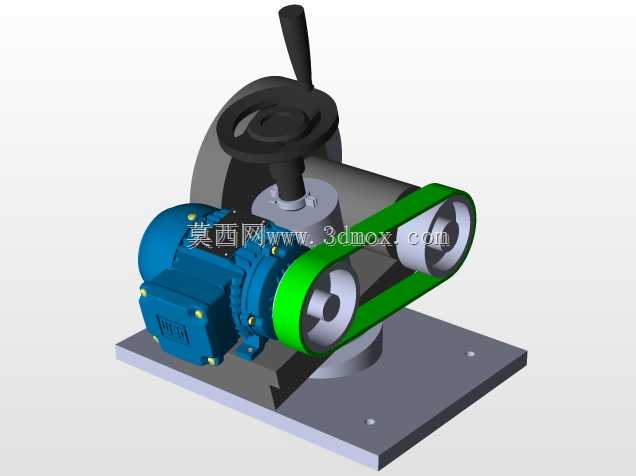

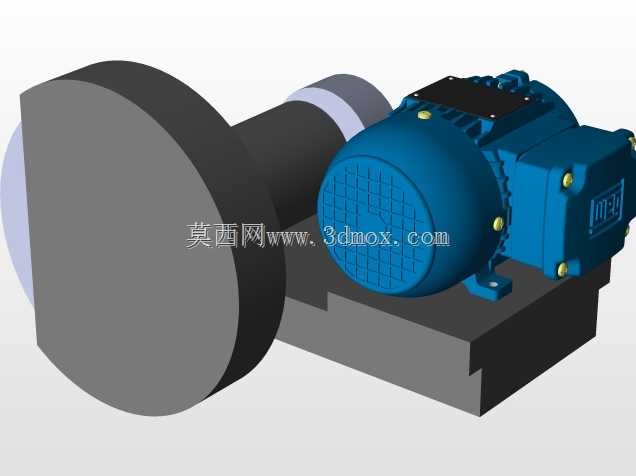

　　这款台式电动打磨切割设备的结构设计，核心围绕小型加工场景的工位固定作业需求展开，日常可安置在五金维修工位、小型零件加工台、实训教学操作台等场景，承担金属小件的飞边打磨、焊缝修磨、小尺寸型材切断、刀具刃口修磨等实际作业任务，相比手持角磨机，固定台式的结构能大幅降低作业时的抖动偏差，提升加工精度与操作安全性。从整体结构布局来看，设备采用卧式动力输出搭配垂直角度调节支架的组合方案，动力单元横向固定在可俯仰调节的安装基座上，基座与底部方形安装平台之间设置有锁紧定位结构，可根据加工需求调整砂轮片的作业角度，调整范围覆盖0到45度的常用加工倾角，满足斜切、斜磨的特殊加工需求。动力端采用双轴承支撑输出轴的设计，输出轴一端安装纤维增强树脂切割砂轮，

　　另一端预留有砂轮更换接口，可换装不同粒度的棕刚玉打磨轮、钢丝轮、抛光轮等作业附件，实现单机多工序的加工覆盖，减少工位上的设备堆叠。设备的防护结构设计充分考虑了作业安全，切割砂轮侧安装有半包围式弧形防护罩，防护罩的开口角度可随作业角度调整，始终覆盖砂轮非作业区域，避免磨屑飞溅、砂轮碎裂飞出带来的安全隐患；打磨轮侧设置有可调节的工件托架，托架与砂轮工作面的间隙可通过锁紧螺栓调整，最小间隙可控制在1毫米以内，防止小件加工时工件卡入砂轮与托架的缝隙中，托架表面加工有防滑齿纹，增大工件放置时的摩擦力，避免打磨过程中工件打滑脱手。设备的操作控制单元设置在动力单元的上方，采用拨杆式电源开关搭配急停按钮的组合，开关拨杆的操作行程设置为15毫米，

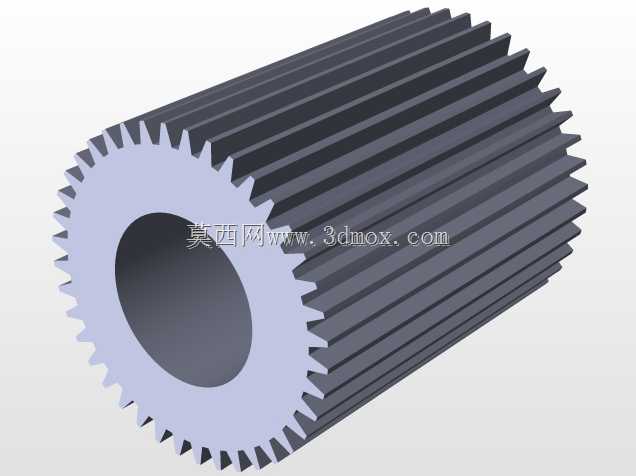

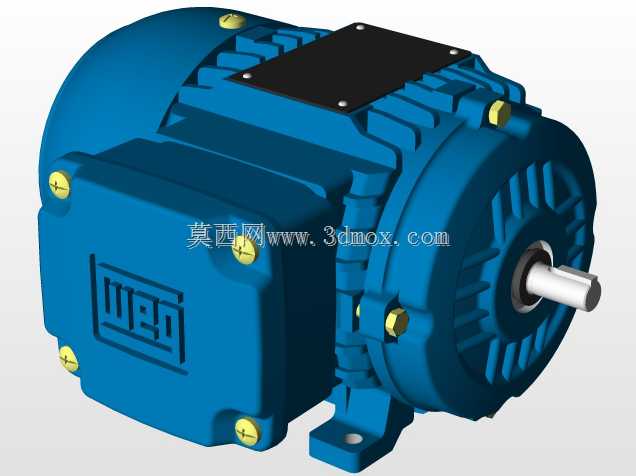

　　带有明显的档位阻尼感，作业人员佩戴劳保手套也可准确操作，急停按钮采用红色蘑菇头设计，按下后可直接切断主回路电源，复位时需顺时针旋转拔出，避免误触重启。从安装边界来看，设备底部的方形安装平台尺寸适配常规小型台钳的安装孔位，可通过螺栓直接固定在木质或钢制工作台面上，平台下方预留有减震垫安装槽，安装时可加装橡胶减震垫，降低设备高速运转时的振动传递，减少作业噪音，提升运行稳定性。设备的整体重心落在安装平台的几何中心位置，即使进行大进给量的切割作业，也不会出现设备倾翻的问题。在设计细节上，动力单元的外壳采用散热筋结构，沿电机外壳轴向均匀分布有高度8毫米的散热筋，可在设备连续作业时快速导出电机内部的热量，

　　避免长时间高负载运行出现电机过热烧毁的问题；输出轴的锁紧机构设置在动力单元侧方，更换砂轮时只需按下锁紧销即可固定输出轴，无需额外工具卡住砂轮即可完成拆装，降低附件更换的操作难度。设备的电源线走线从安装基座的内部空腔穿过，避免走线外露被磨屑划破、被工件剐蹭，提升设备使用的可靠性。针对日常维护的需求，设备的轴承座位置预留有注油孔，可定期注入润滑脂延长轴承使用寿命，防护罩的固定螺栓采用外露式设计，无需拆解主体结构即可快速拆卸防护罩，清理内部堆积的磨屑与粉尘。
