立式检测工位传感校准操作装置

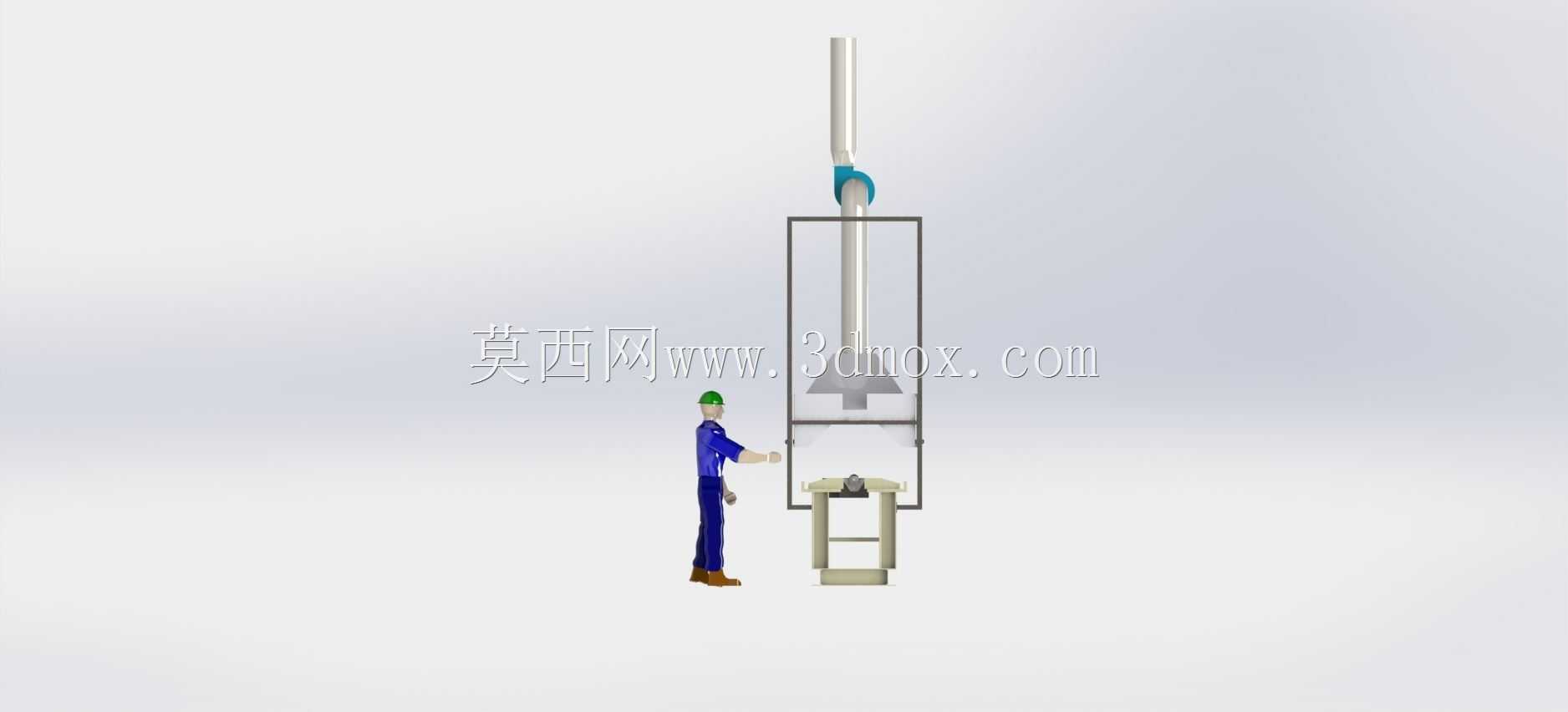

　　这套装置的核心应用场景集中在工业现场的传感单元校准、检测工位的人工辅助校验环节，常见于精密零部件生产车间的在线检测段、计量室的传感性能核验工位，主要用来完成接触式或接近式传感器的触发精度校验、安装位置标定、响应行程核验这类实际作业，替代传统手持校准的不稳定操作，把人工操作的动作范围、施力方向、对位精度都通过结构约束控制在合理区间内。从功能特性上看，装置采用立式长轴导向结构作为核心运动载体，长轴表面做了硬化耐磨处理，配合轴套的低摩擦衬套实现顺滑的上下滑动，滑动行程覆盖常规工业传感器0-500mm的校准距离需求，轴端预留了标准的传感器安装接口，可以适配不同外径、不同触发形式的传感单元，不需要额外制作转接件就能完成装夹。

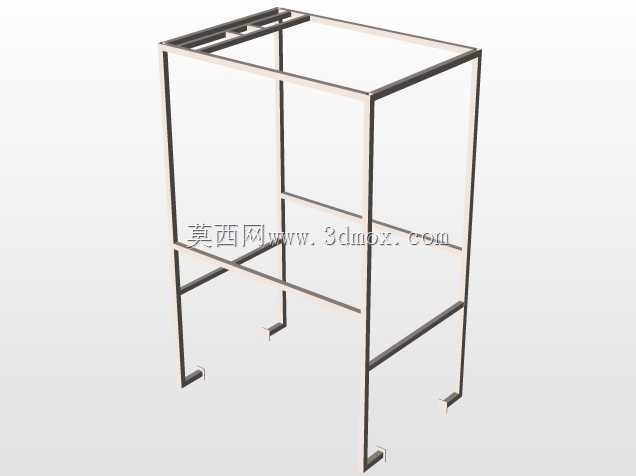

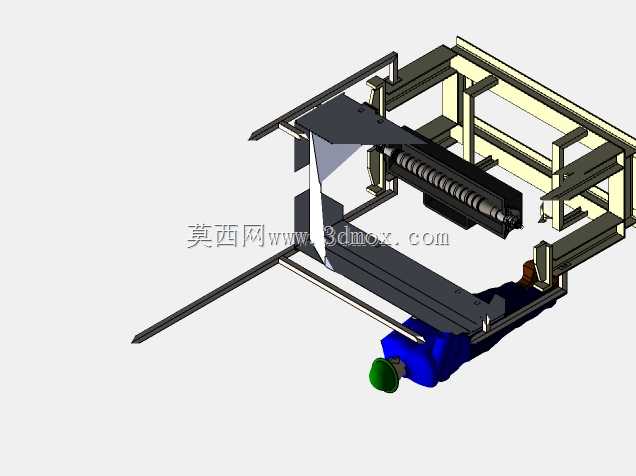

　　下方的操作架采用方管焊接框架结构，台面设置了可快速更换的定位工装，用来放置待校准的标准块、被测样件，框架底部预留了四个地脚调节螺栓，能够在不平整的车间地面上快速调平，保证垂直导向轴的铅垂度误差控制在0.1mm/m以内，避免因为安装倾斜导致校准数据出现偏差。设计思路上没有采用复杂的电动驱动结构，而是保留了人工操作的交互空间，操作侧预留了足够的人员站立作业空间，人员站立位置到操作台面的距离控制在350mm，符合人体工程学的立姿操作 reach 范围，不需要过度探身就能完成样件更换、传感器位置微调、数据记录这些动作；导向轴的中部设置了可锁紧的限位套，能够根据不同的校准行程需求快速锁定滑动范围，防止操作过程中轴体下滑碰撞下方的样件或工装，

　　同时在轴的上端设置了硬限位块，避免轴体向上滑动时脱出导向套。外形尺寸方面，整套装置的总高度控制在1800mm，底座占地面积为600mm*600mm，不会占用过多的车间工位面积，安装时不需要预埋地脚螺栓，直接放置在硬化地面上调平即可投入使用，适合在生产线上灵活挪动布置，也可以固定在标准工作台上作为固定校准工位使用。装置的导向结构和操作架之间设置了透明防护挡板，能够在校准过程中防止意外脱落的零件砸伤操作人员，同时不遮挡观察视线，操作人员可以清晰看到传感器和被测样件的对位状态。滑动部件的操作手柄设置在距离台面1200mm的高度位置，立姿操作时手臂自然抬起就能握持施力，长时间操作也不容易产生疲劳。考虑到车间现场的多粉尘、

　　少量切削液飞溅的使用环境，所有外露的金属结构件都做了喷塑防锈处理，导向轴的外露表面额外做了镀铬处理，能够抵御常见的车间介质腐蚀，日常维护只需要定期给导向衬套加注少量润滑脂就能保证滑动顺畅，不需要复杂的拆解保养。在对位精度的保证上，操作台面设置了十字定位刻线，和导向轴的中心轴线严格对中，装夹样件时只需要将样件的基准对准刻线就能保证和传感器的同轴度，减少每次校准前的对位调整时间，单批次校准作业的效率相比手持操作能够提升40%以上，同时避免人工手持传感器时的晃动、角度倾斜带来的测量误差，校准数据的重复精度可以控制在0.02mm以内，满足大部分工业级传感器的出厂校验、现场复检的精度要求。
