屋面雨水收集储水供水系统结构设计

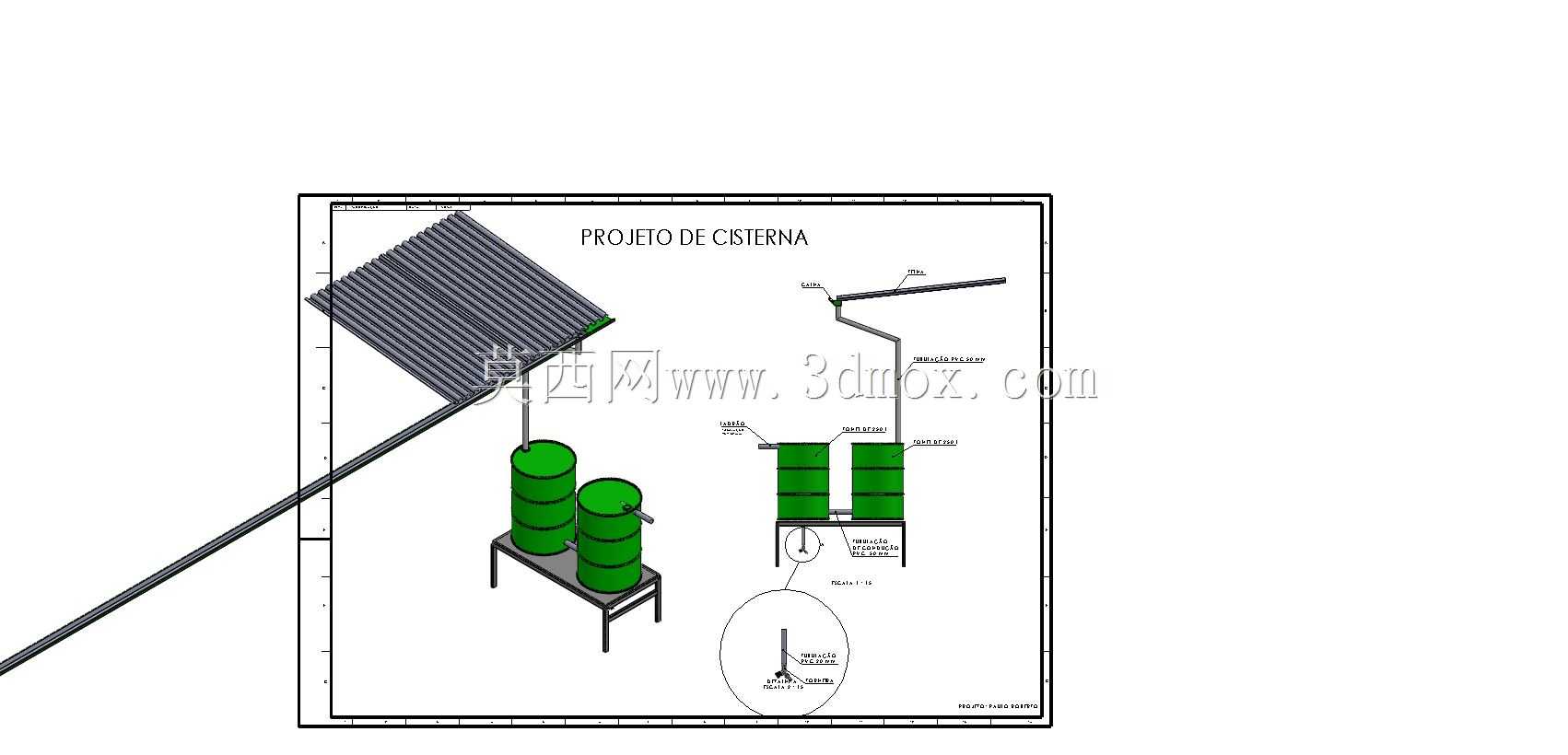

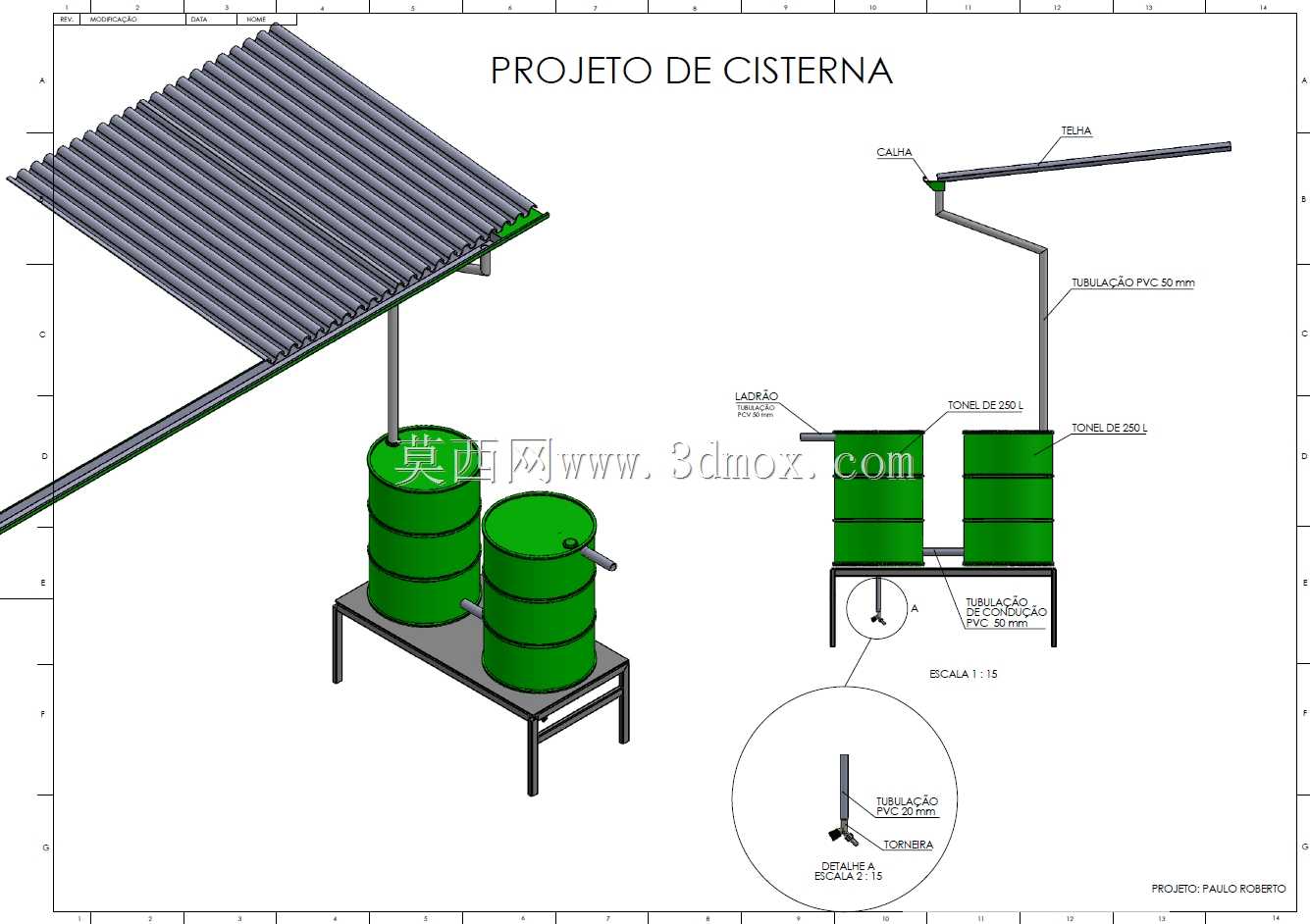

　　这套雨水收集储水系统的三维结构，核心是针对民用建筑、小型厂区的非传统水源利用场景设计，适配坡屋面、平屋面的雨水汇流收集需求，可替代部分市政自来水用于绿化浇灌、场地冲洗、室外降尘等非饮用水场景，在降水分布不均的区域能有效降低常规水资源消耗，也可作为小型应急备用水源的储水单元使用。整套系统的集水端直接对接屋面檐沟的排水口，省去了额外的集水槽搭建工序，导流管路采用变径设计，靠近屋面落水口的管段通径更大，可应对短时强降雨的大流量汇水，避免屋面积水倒灌，管路中段设置了简易的拦污结构预留位，可拦截屋面冲刷下来的落叶、泥沙等大颗粒杂质，减少后续储水罐内的淤积速度。储水单元采用多罐组合布局，其中两个立式储水罐直接落地放置在焊接型钢支架上，

　　支架采用方管焊接成型，支腿底部预留了地脚安装孔，可直接固定在硬化混凝土地面上，支架高度根据储水罐的排污口高度设置，预留出足够的排污操作空间，日常清理罐底淤积物时无需挪动罐体；第三个储水罐采用高位架装设计，安装高度根据供水压力需求计算确定，利用重力实现自流供水，省去了额外的增压泵配置，降低整套系统的运行能耗与后期维护成本。高位储水罐与低位储水罐之间通过连通管连接，管路上设置了手动控制阀，可根据用水需求调整高位罐的储水量，低位罐主要承担雨水沉淀、暂存的功能，雨水进入低位罐后流速降低，携带的泥沙等杂质会自然沉降到罐底，上层澄清水再通过连通管输送到高位罐待用。整套系统的管路布局充分考虑了现场安装的容错空间，

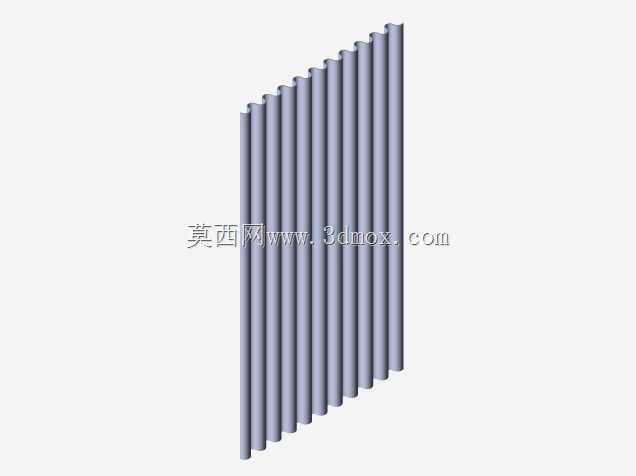

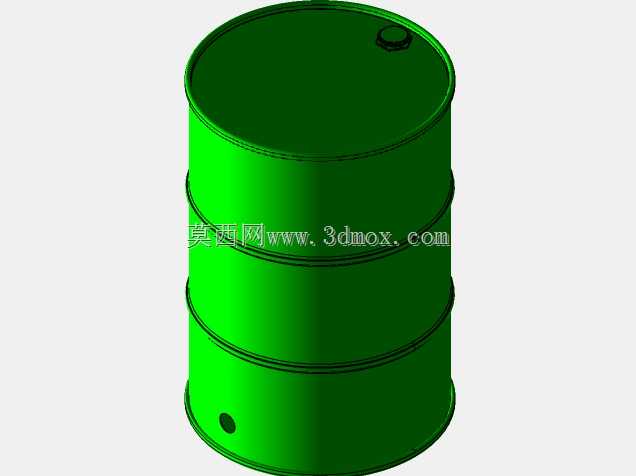

　　所有管路连接端都预留了一定的长度调整余量，可适配不同的屋面排水口位置、不同的现场安装地面高差，无需在现场对管路进行大量二次切割加工。储水罐采用标准立式圆筒结构，罐顶设置了带透气功能的检修口，既可以平衡罐内外气压，避免注水、放水过程中罐内出现正压或负压影响结构稳定，也方便后期进入罐内进行彻底清理；罐身侧面设置了不同高度的液位观察位，可直观查看罐内储水量，无需额外加装电子液位计就能掌握储水状态，适配无供电条件的偏远区域使用。屋面集水段的导流槽采用波纹板拼接结构，和屋面瓦的搭接缝隙做了翻边挡水设计，可避免雨水从搭接处溢出，导流槽的坡度顺着屋面排水方向设置，保证汇入的雨水可以快速流进落水管道，不会在槽内积水滋生蚊虫。

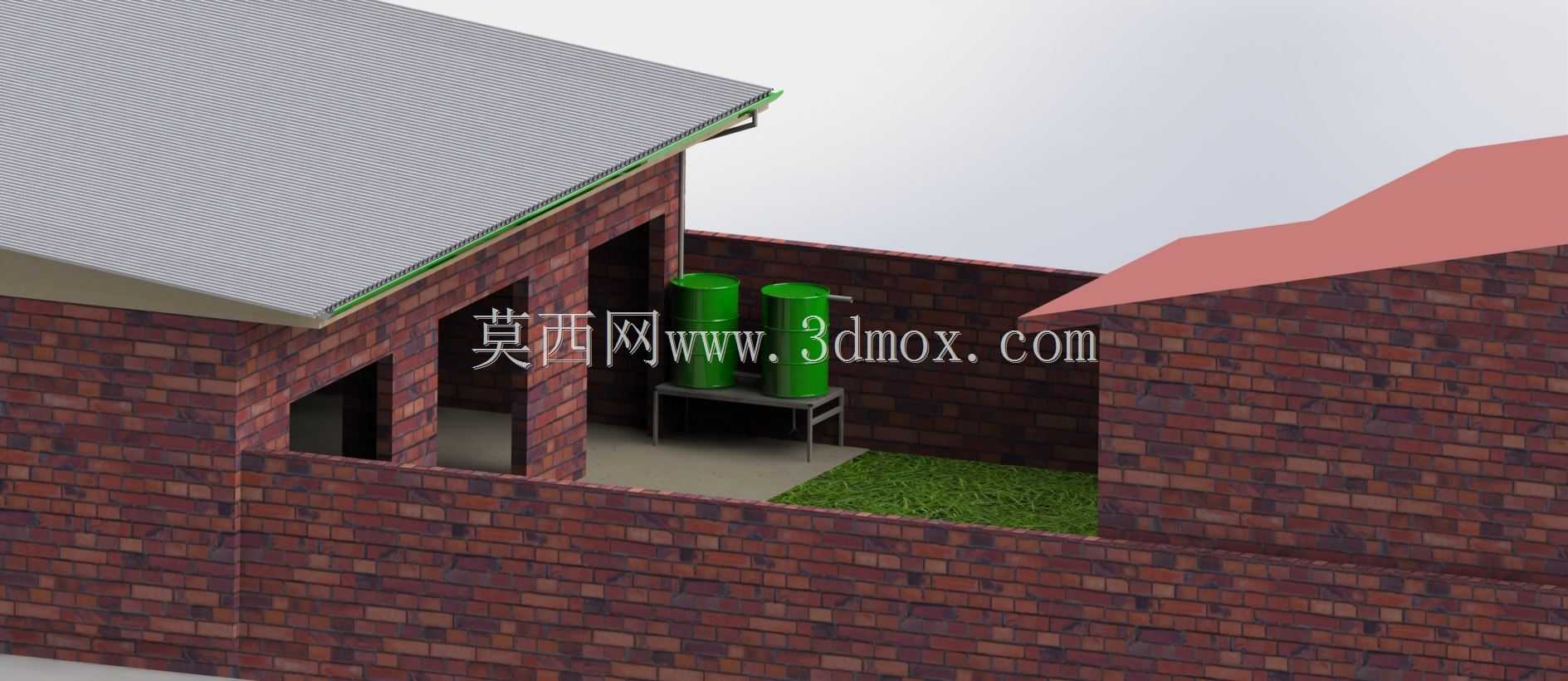

　　整套结构的安装边界要求不高，仅需要在建筑外墙旁预留出对应支架尺寸的硬化地面即可，不需要对建筑主体结构进行额外改造，支架的承重计算充分考虑了储水罐满水状态下的总重量，方管选型的壁厚满足长期承重的强度要求，不会出现支架变形、罐体倾斜的问题。在实际应用中，这套系统可以根据场地大小、用水需求调整储水罐的数量与容积，既可以单罐使用满足小型庭院的浇灌需求，也可以多罐并联组合满足小型厂区的非饮用水供水需求，所有结构件都采用常见的标准型材与标准储水罐体，加工制作难度低，后期维护更换配件也十分方便。
