电机配套二级齿轮减速传动装置

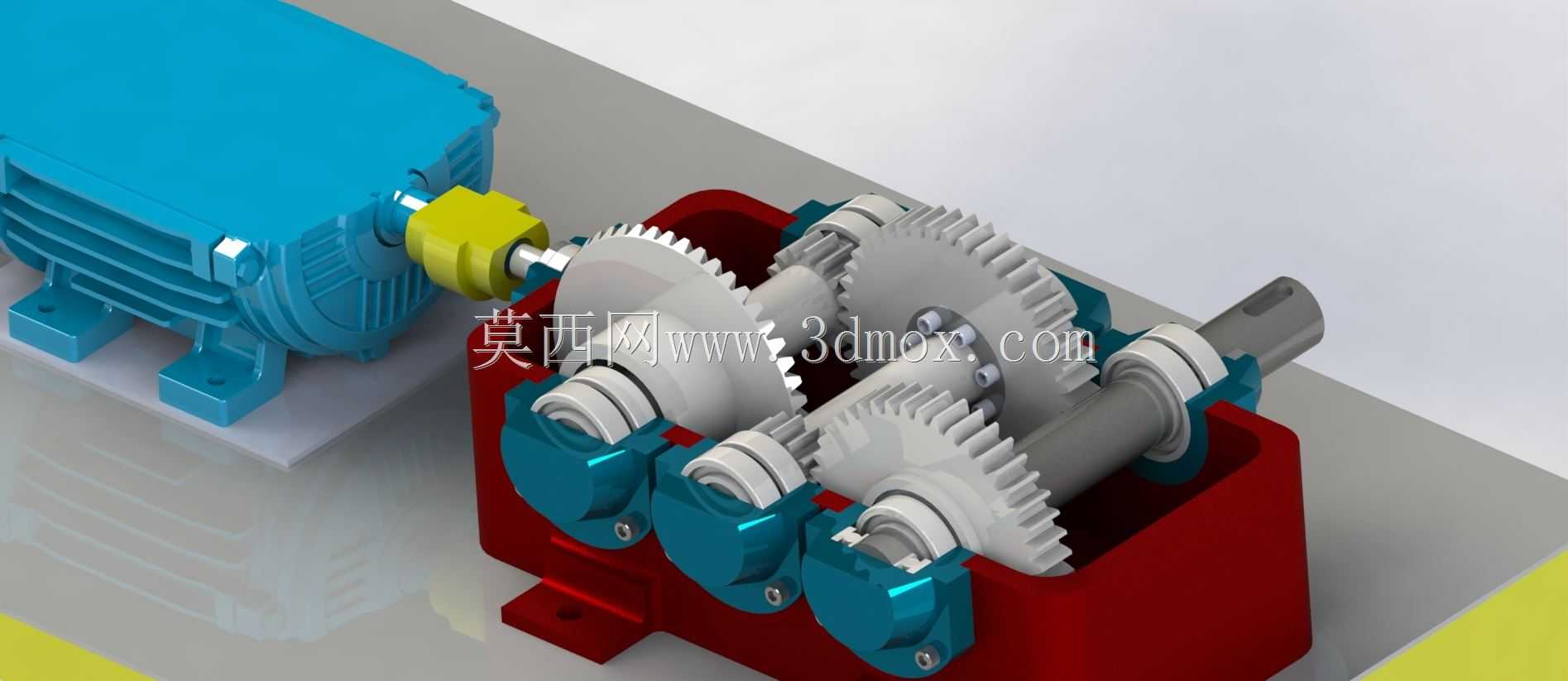

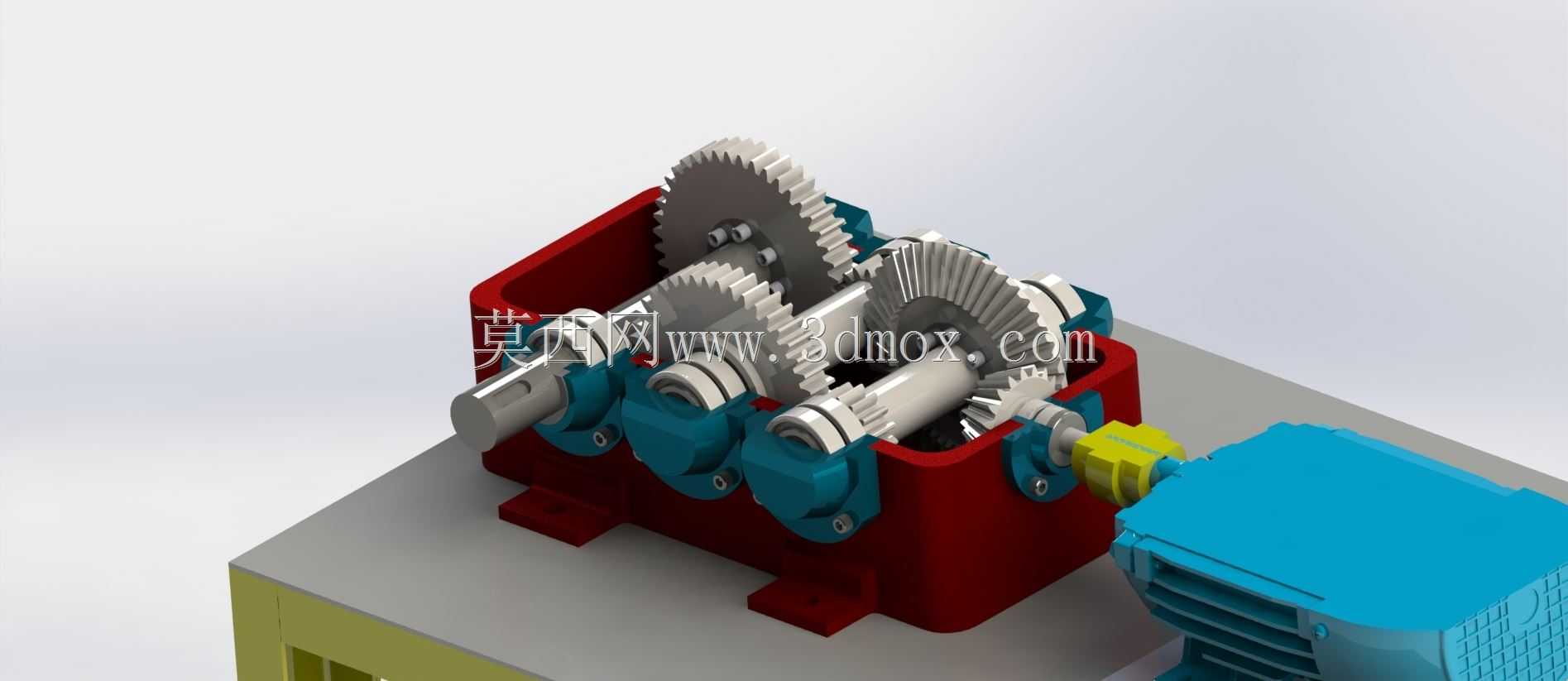

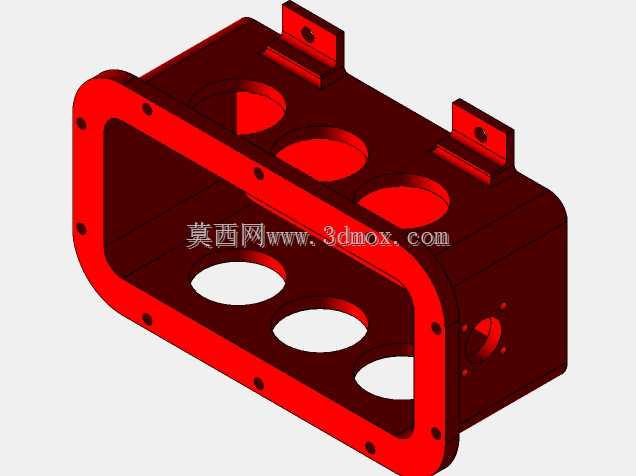

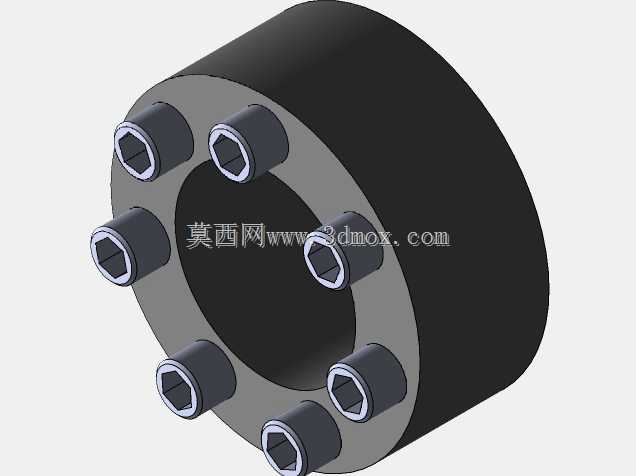

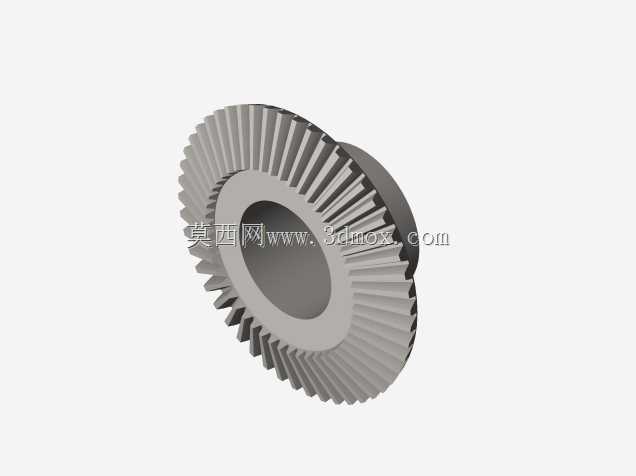

　　这套传动装置的核心是通过三级啮合齿轮组实现固定速比的动力降速增扭，输入端直接对接驱动电机输出轴，输出端可连接负载端的联轴器、链轮或者带轮，适配各类需要低转速大扭矩输出的工业场景。从结构布局来看，减速箱采用剖分式铸铁箱体设计，上下箱体通过定位销与螺栓紧固，既保证了齿轮啮合腔的密封性能，也方便后期检修时拆解查看齿轮磨损、轴承游隙情况。箱体侧面预留的三个端盖安装位，分别对应三根平行布置的传动齿轮轴，端盖与箱体结合面处设计有密封槽，可加装耐油橡胶密封圈避免齿轮油渗漏，同时端盖中部的轴承孔可精准固定深沟球轴承的外圈，为齿轮轴提供稳定的旋转支撑。

　　在实际产线应用中，这类减速装置常被配套在小型输送线、物料搅拌设备、轻工机械的进给机构上，比如包装生产线的成品输送辊道驱动，或者小型五金加工设备的工件进给传动，都需要这类结构紧凑、传动平稳的减速单元来匹配标准四级电机的高输出转速——普通异步电机额定输出转速多在1400转每分左右，直接驱动负载的话扭矩不足且转速过高，通过这套减速装置的固定速比转换后，输出转速可降到几百转甚至几十转，输出扭矩同步放大数倍，完全满足常规轻载工业传动的需求。

　　设计过程中首先要确定的是传动比分配，结合配套电机的额定功率、输出转速以及负载端需要的工作转速，将总传动比合理拆分到各级齿轮副上，避免单级齿轮传动比过大导致齿轮径向尺寸超标，同时要保证各级齿轮的齿面接触强度、齿根弯曲强度都满足载荷要求，齿轮材料选用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，既保证齿面耐磨性能，也让齿芯具备足够韧性承受冲击载荷。齿轮轴的设计要兼顾轴上零件的定位与装配，轴段直径从输入端到输出端逐级变化，分别对应轴承安装位、齿轮安装位、密封件安装位，轴肩位置严格按照轴承内圈、齿轮端面的定位尺寸设计，避免出现轴上零件窜动的问题。

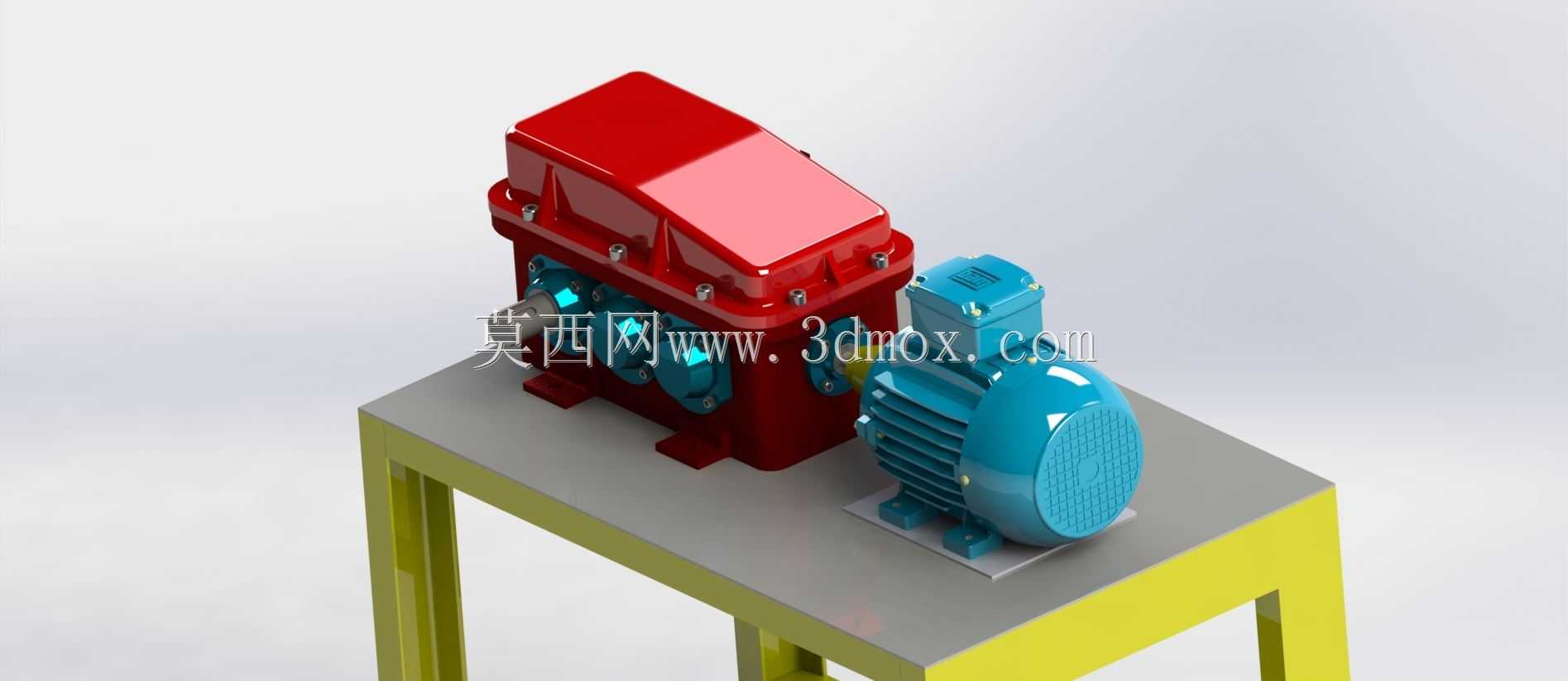

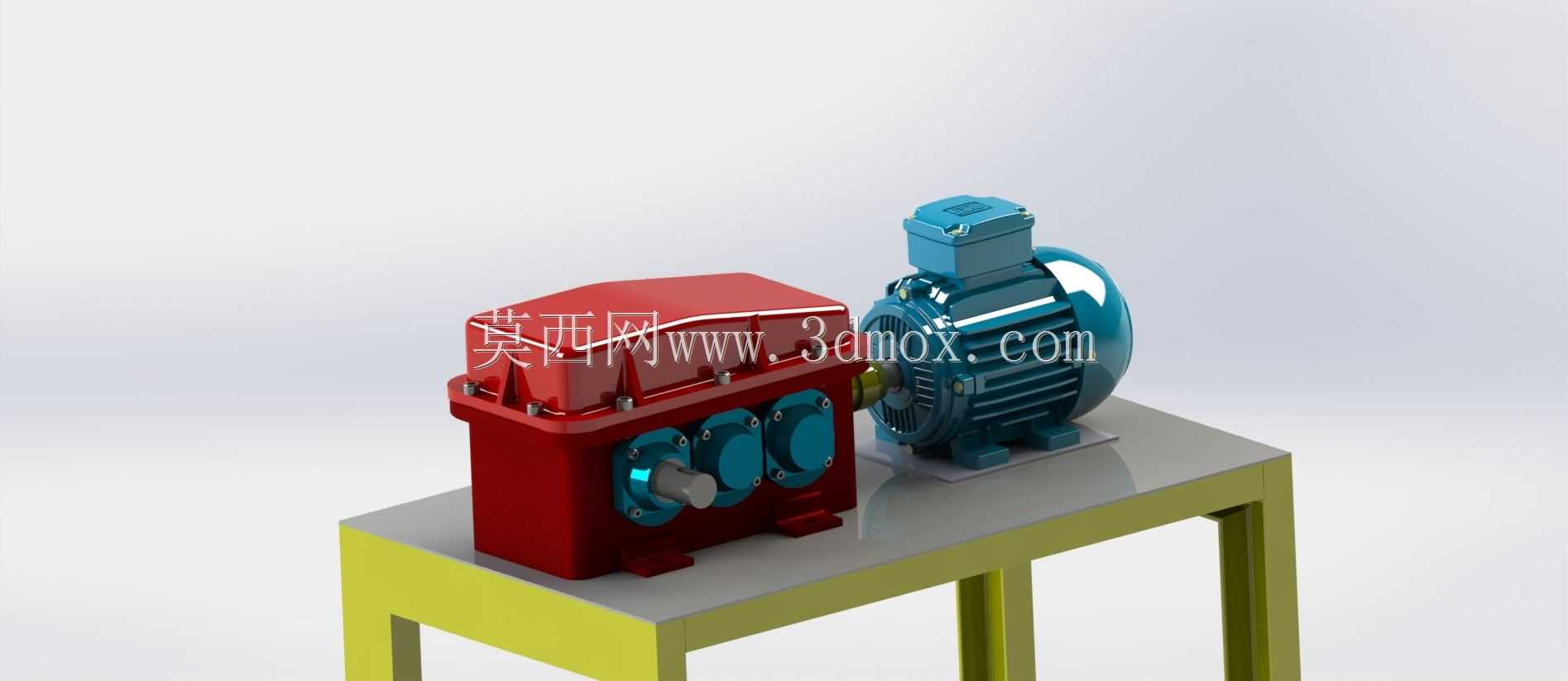

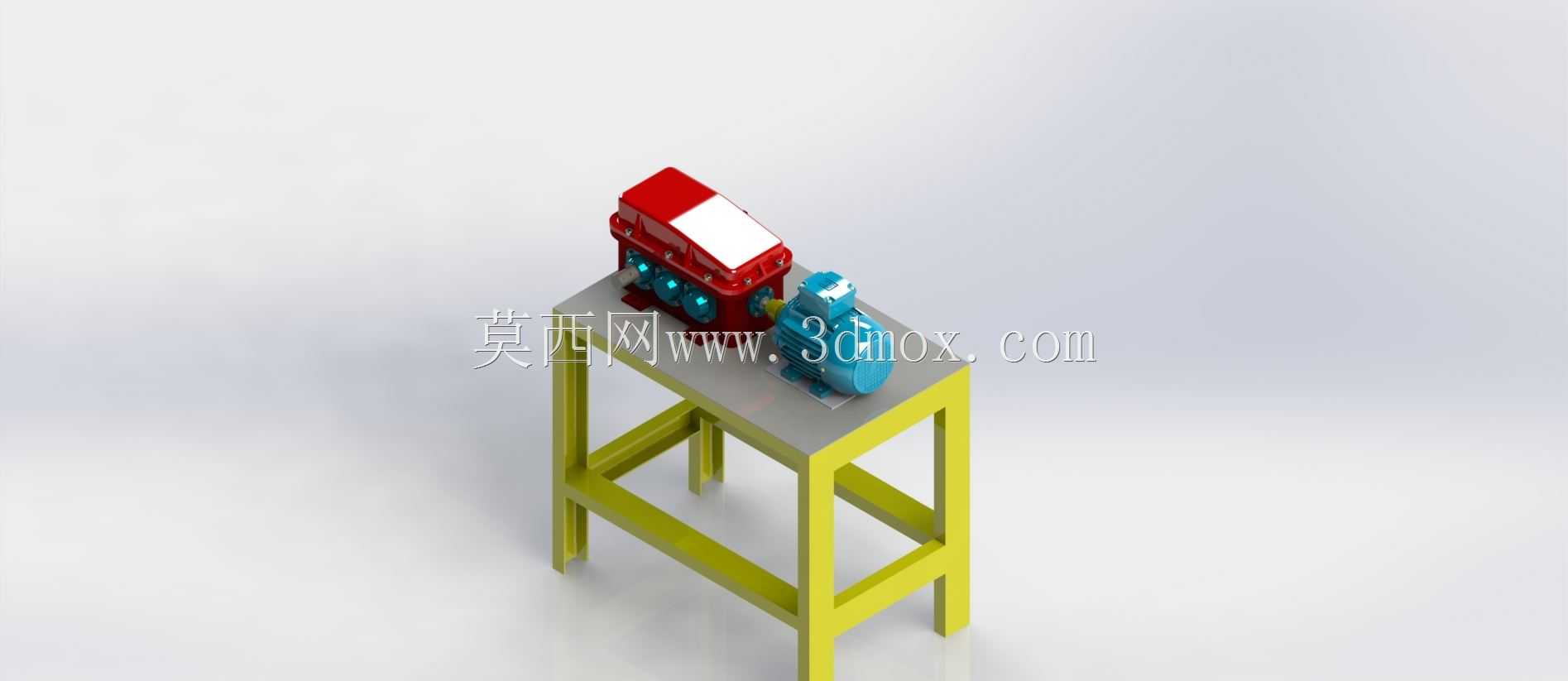

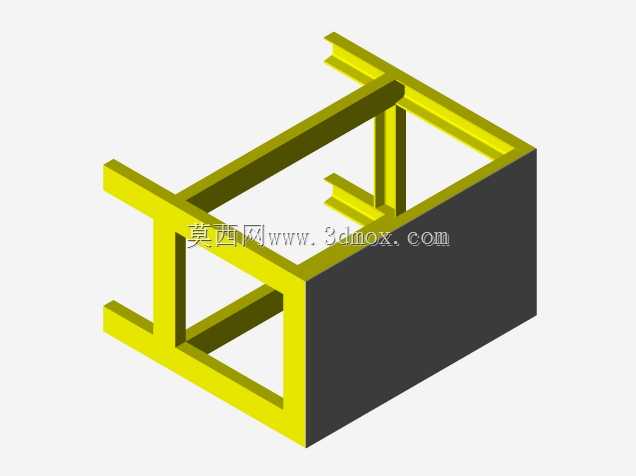

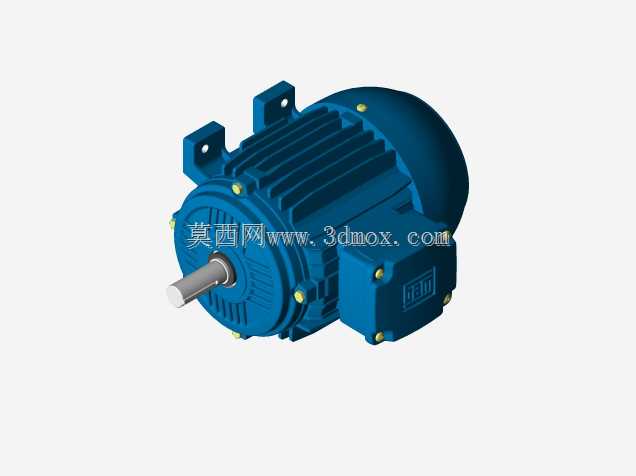

　　安装边界方面，整套装置包含驱动电机、减速箱以及安装底座，底座采用型钢焊接后加工的结构，上面分别加工有电机安装定位面、减速箱安装定位面，两个定位面的平面度、平行度公差控制在0.1mm以内，保证电机输出轴与减速箱输入轴的同轴度符合联轴器的安装要求，避免运行过程中出现偏载导致轴承过早损坏、联轴器弹性体快速磨损。底座的安装孔采用长圆孔设计，方便安装时调整电机与减速箱的轴向间距，适配不同规格的弹性联轴器安装需求，同时底座支腿的高度预留了足够的操作空间，方便后期更换减速箱底部的放油螺塞、加注齿轮油。

　　箱体外部的散热筋设计沿着齿轮油流动方向布置，设备运行时齿轮搅动箱体内的齿轮油，带起的润滑油飞溅到箱体内壁，通过外壁的散热筋将齿轮啮合产生的热量散发到空气中，不需要额外加装冷却装置就能满足连续运行的散热需求。输入轴端的密封采用双唇口骨架油封，既可以防止箱体内的齿轮油顺着轴向外渗漏，也能阻挡外部环境中的粉尘、碎屑进入箱体内部污染润滑油，适配多粉尘的车间作业环境。输出轴端根据不同的安装需求，可以选择加装轴伸端盖或者直接连接负载，轴伸部位的键槽采用标准平键设计，可匹配国标GB/T1096规定的普通平键，方便用户根据自身负载情况选配传动连接件。

　　在装配逻辑上，需要先将齿轮、轴承、挡圈等零件依次装配到三根齿轮轴上形成轴系组件，再将轴系组件依次放入下箱体的轴承座孔内，扣合上箱体并拧紧连接螺栓，之后转动输入轴检查各齿轮副的啮合情况，确保齿轮转动灵活无卡滞、啮合侧隙在合理范围内，再通过注油孔加注规定标号的中负荷工业齿轮油，油位高度达到油标刻度线位置即可。日常维护过程中，只需要定期检查油位、更换润滑油，检查各连接螺栓的紧固情况，就能保证设备长期稳定运行，这类结构的减速装置传动效率可达96%以上，运行噪音低于75分贝，适合在对噪音控制有一定要求的车间环境内使用。
