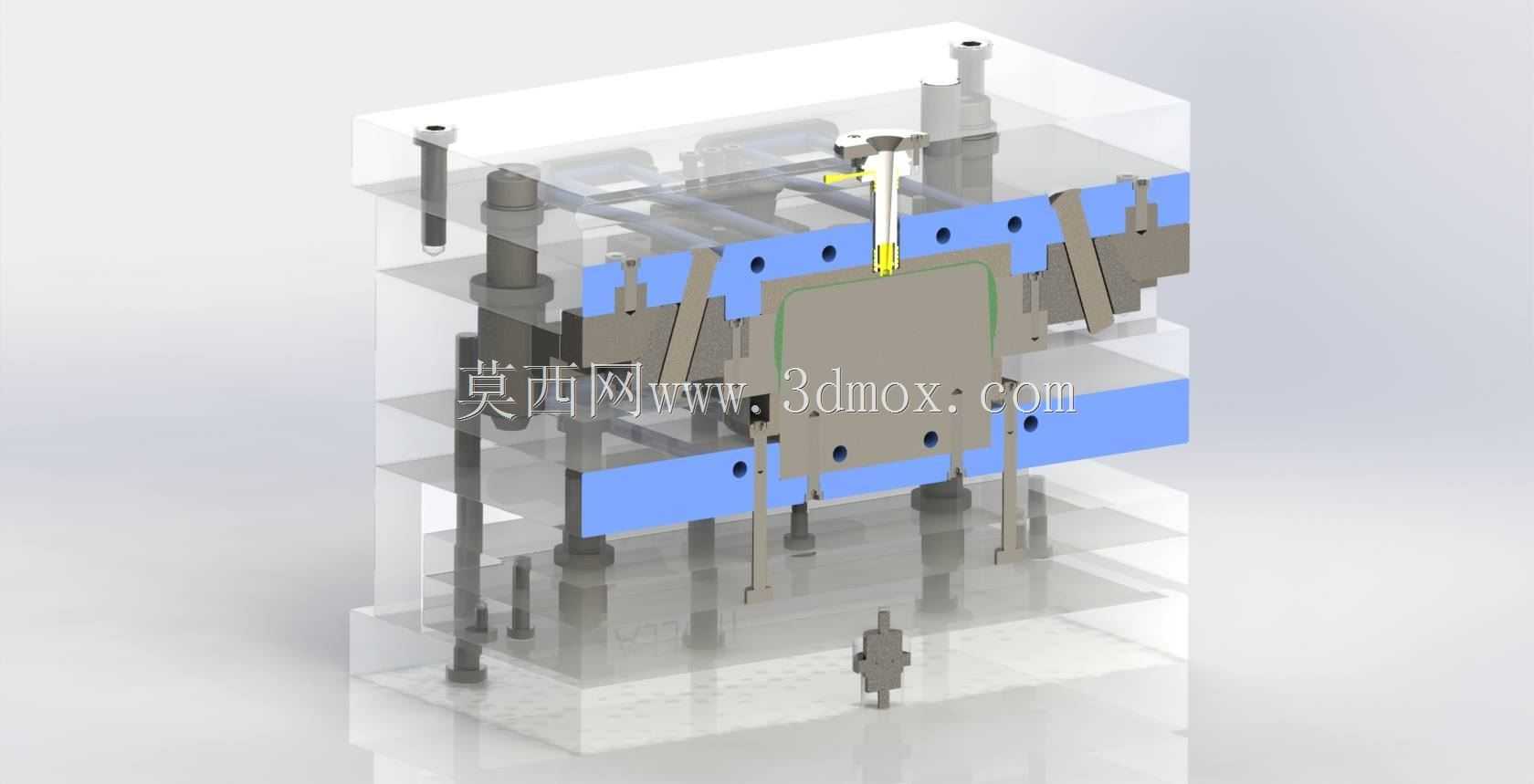

带绿色瓶盖的瓶盖注塑模具结构

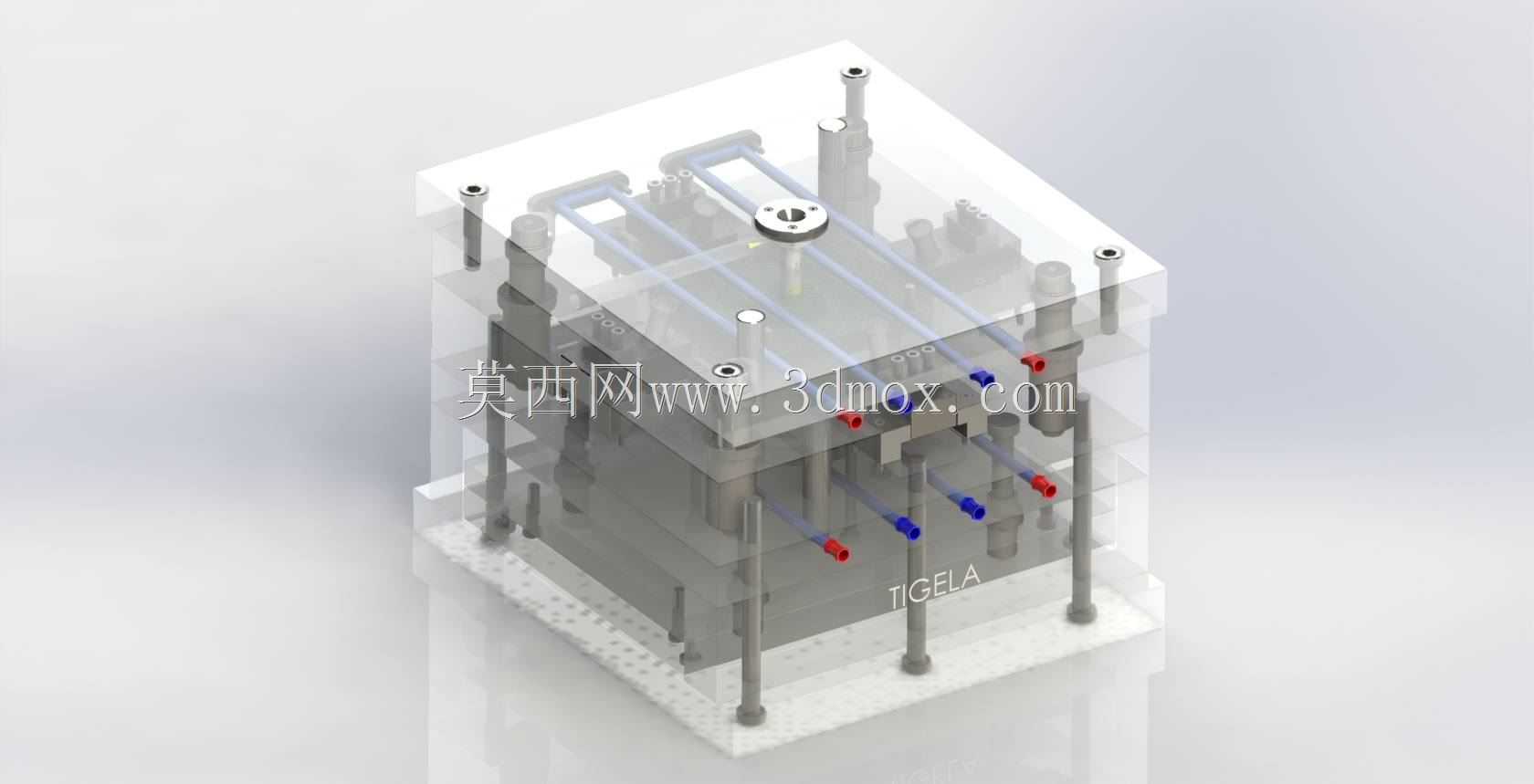

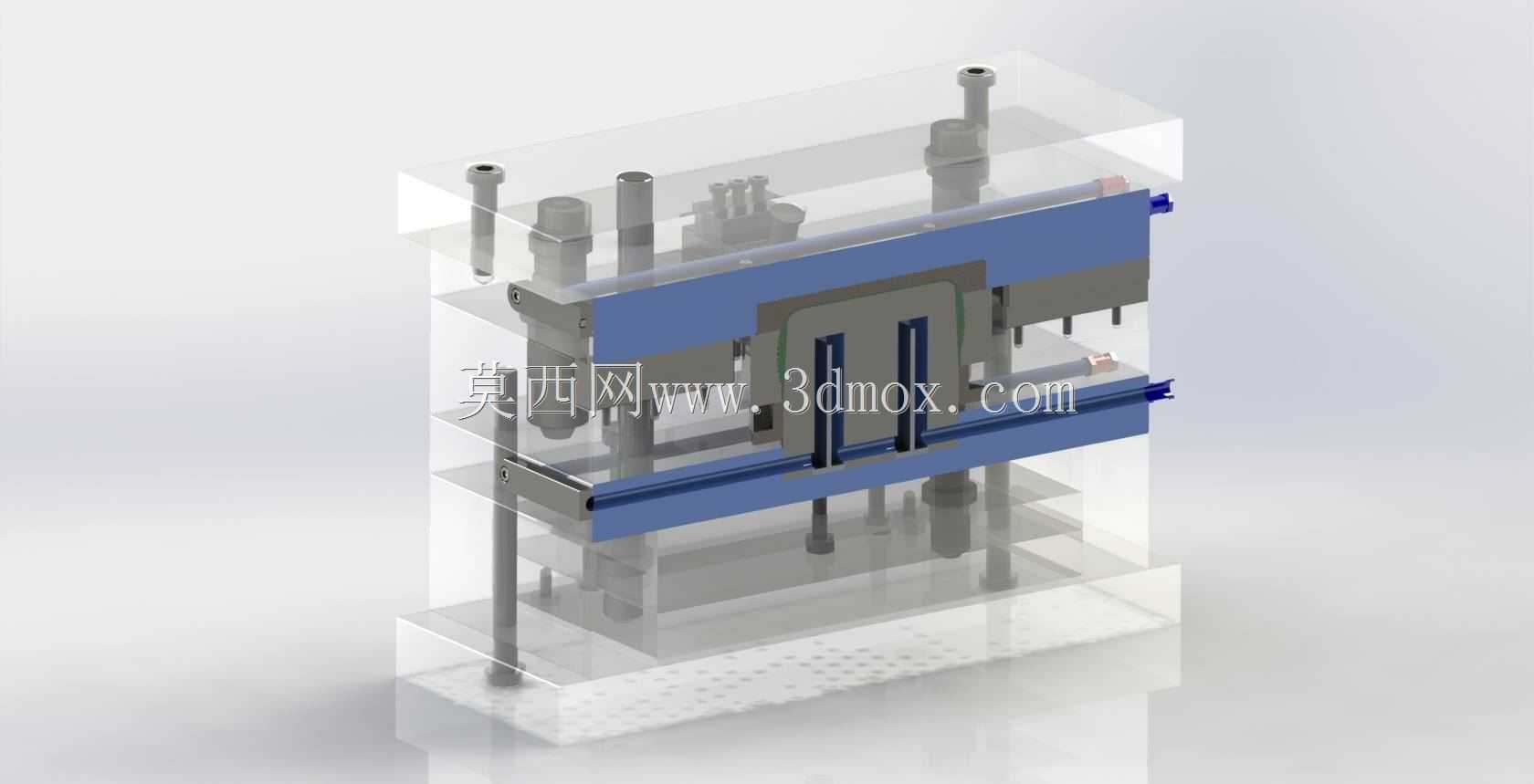

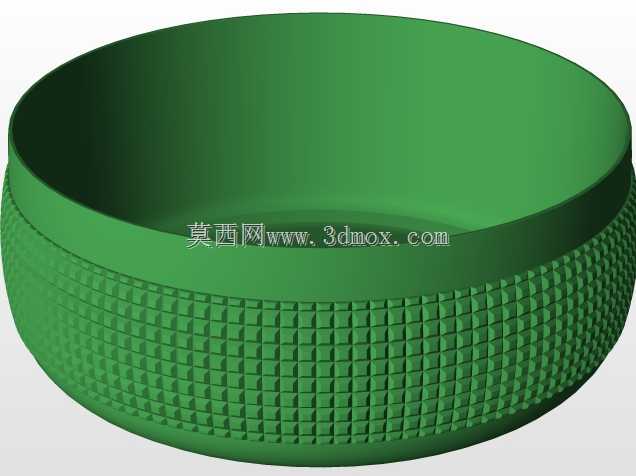

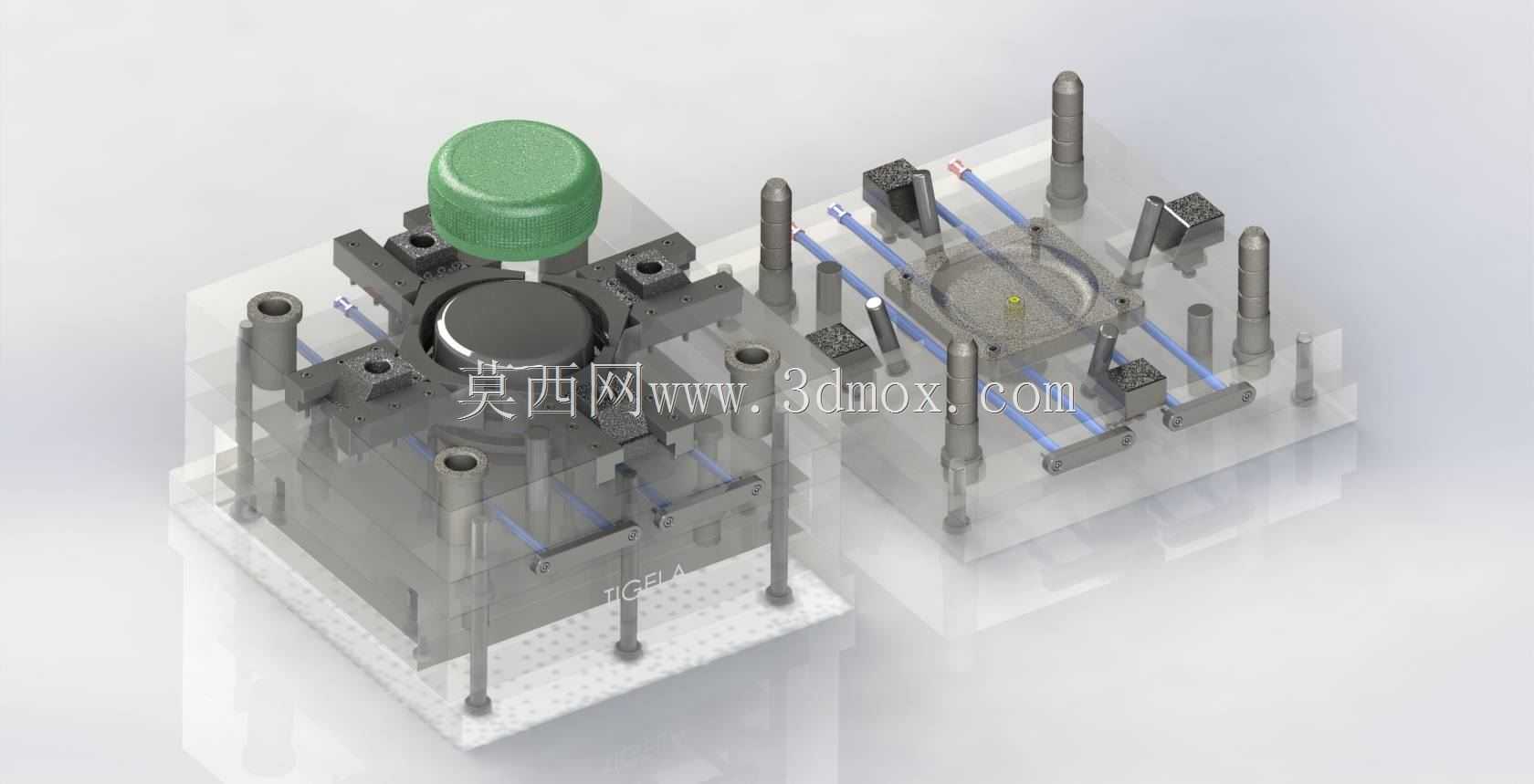

　　这套模具结构针对带密封内塞的圆形塑料瓶盖开发，核心成型目标是实现瓶盖外圆柱面、顶部防滑纹理、内圈密封塞以及内螺纹的一次注塑成型，适配常见的食品、日化类包装瓶盖量产需求，日常接触的瓶装饮品、日化洗护容器的密封瓶盖，大多通过这类两板模结构完成批量生产。从结构布局来看，模具采用一模两腔的对称排布方案，两套独立成型单元沿模具中心对称布置，单腔成型周期内可同时产出两个合格瓶盖，平衡注塑过程中模腔的受力分布，减少注塑压力不均导致的飞边、缺胶缺陷。定模部分集成了型腔镶件与螺纹成型芯，其中螺纹成型芯采用分体式镶拼结构，避免整体加工时内螺纹表面的刀痕残留，同时在螺纹段末端设计0.15mm的排气间隙，将注塑过程中型腔内的空气通过镶件拼接缝导出，

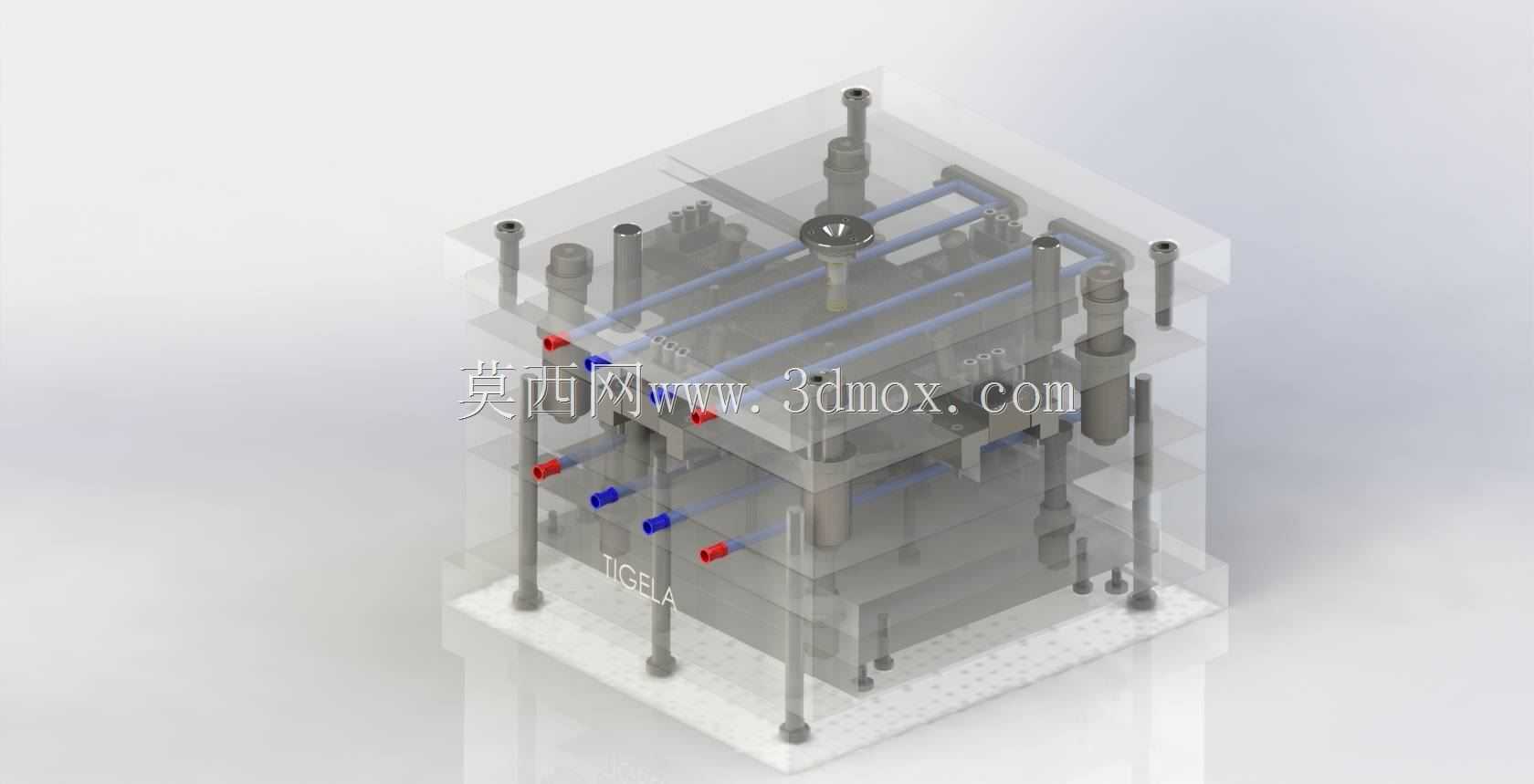

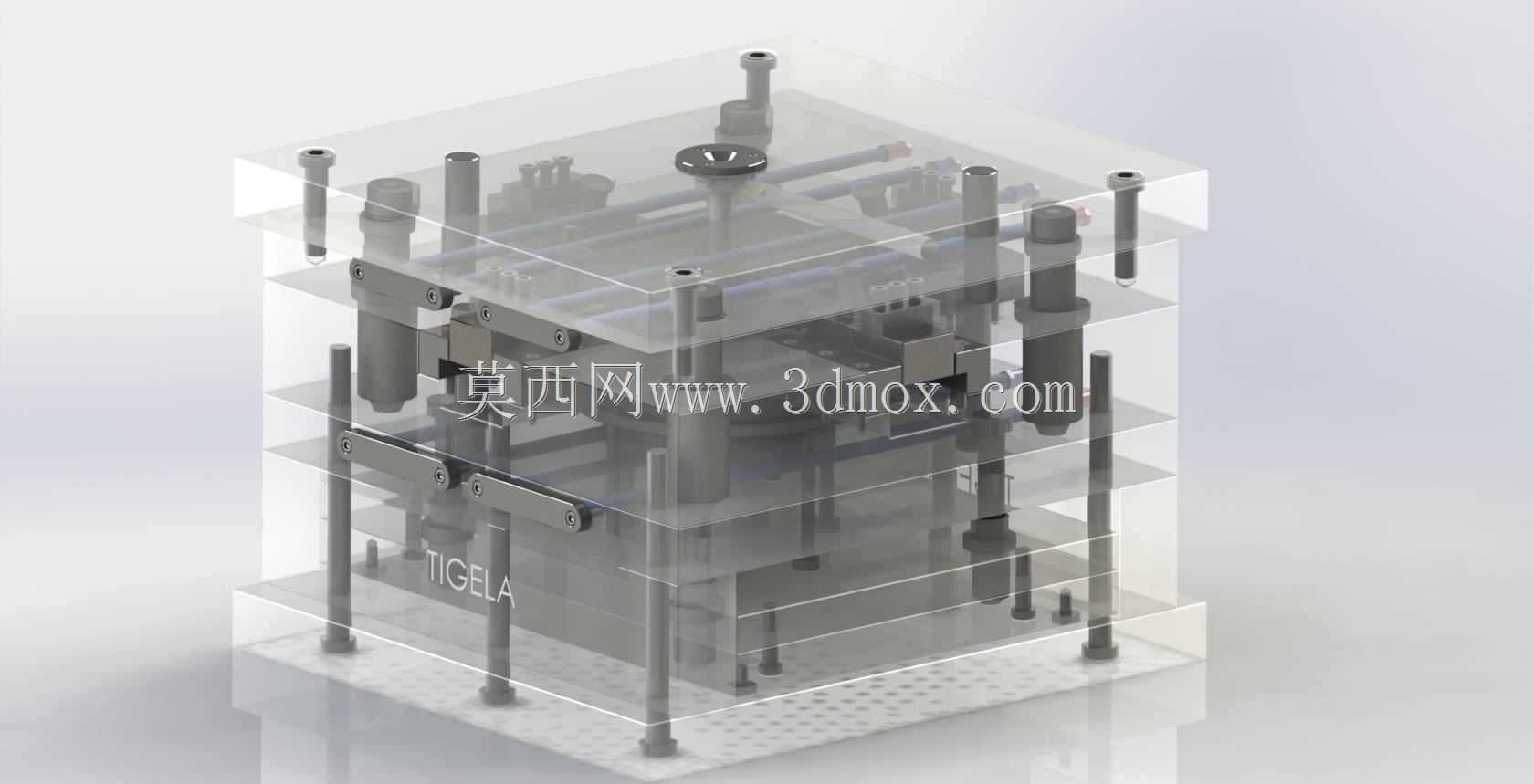

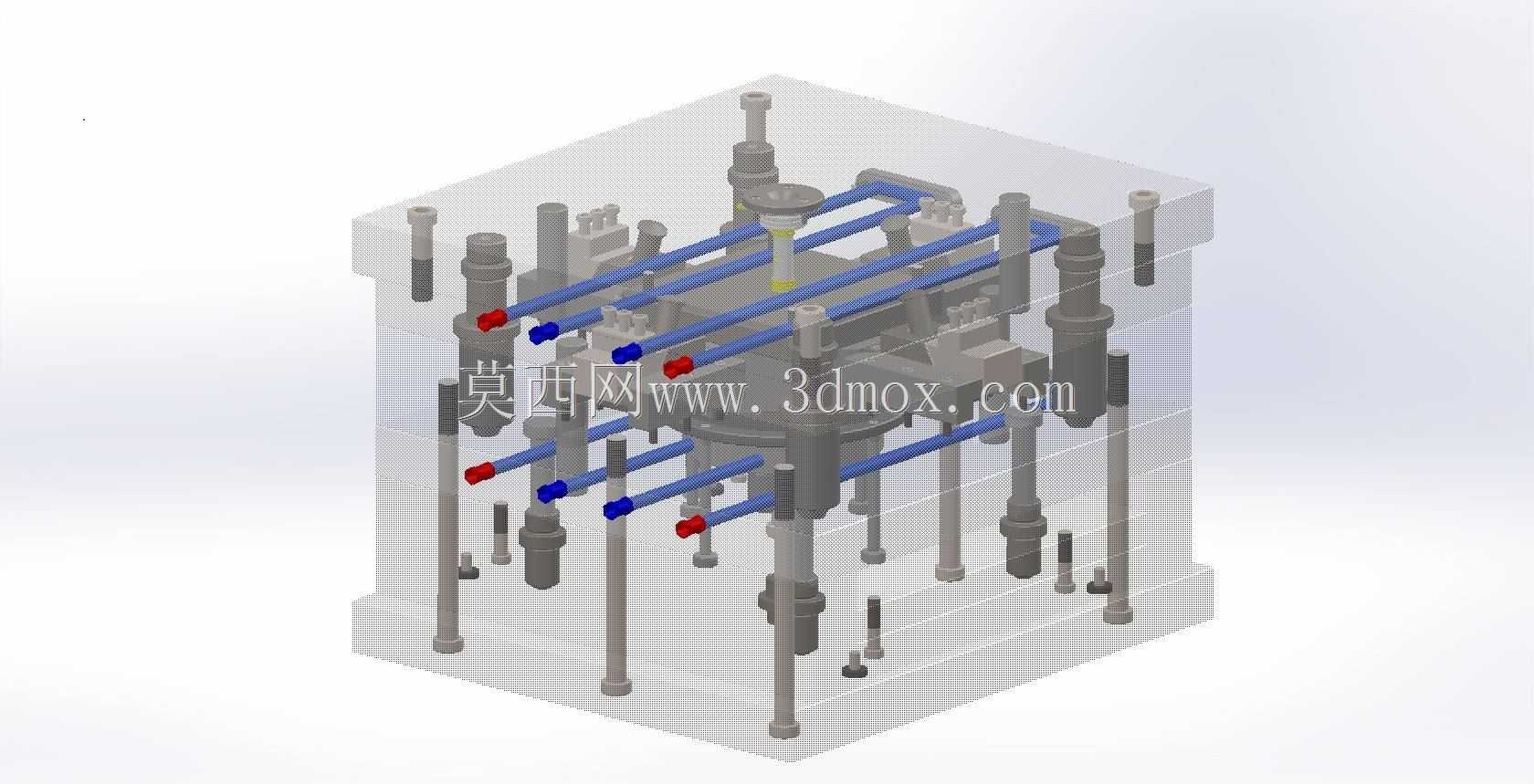

　　防止瓶盖内螺纹段出现烧焦、气泡等成型缺陷。动模侧的冷却回路采用随形排布设计，围绕瓶盖的圆柱成型面布置环形冷却水道，水道距离成型面的距离保持在1.5倍水道直径区间，既保证冷却效率，又避免距离过近导致成型面出现温差应力，让瓶盖冷却过程中收缩率保持均匀，将成型后的瓶盖圆度公差控制在0.05mm以内，满足后续自动化旋盖工序的装配精度要求。顶出机构采用推板顶出方案，顶出力均匀作用在瓶盖的端面边缘，避免顶杆直接顶在瓶盖外观面留下顶出痕迹，推板与动模型芯的配合间隙控制在0.02mm以内，既防止顶出过程中出现溢料飞边，又保证推板滑动顺畅无卡滞。导柱导套采用带自润滑衬套的标准件，布置在模具的四个角位，合模时的定位精度可达0.01mm，

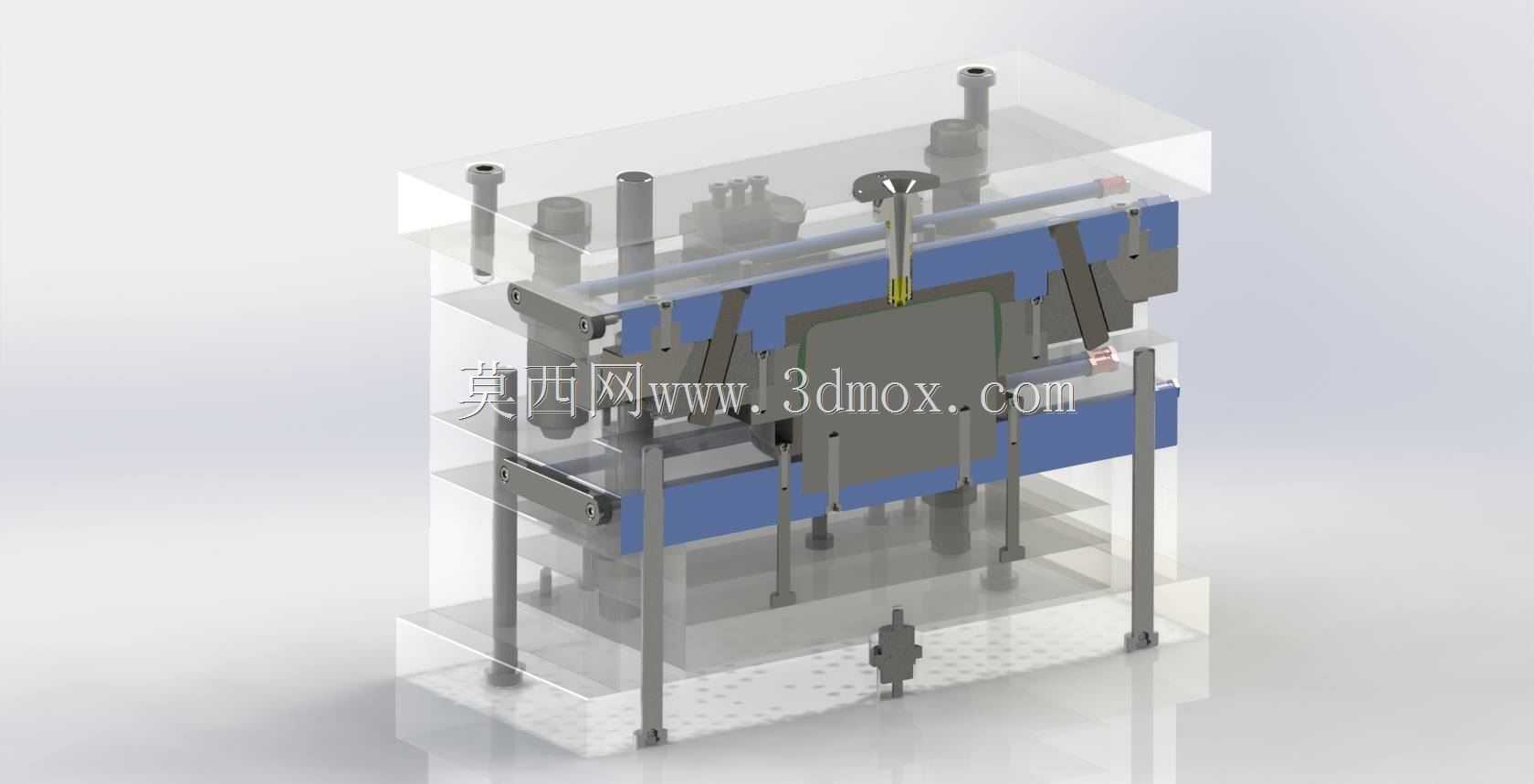

　　保证定模型腔与动模型芯的同轴度，避免瓶盖出现壁厚不均的问题。模具的安装边界适配常用的160吨卧式注塑机拉杆间距，定位圈采用标准100mm直径规格，浇口套球面半径与注塑机喷嘴匹配，主流道采用锥度2度的抛光流道，减少熔体流动阻力，分流道采用圆形截面设计，保证两腔的熔体填充平衡，进胶点选择在瓶盖顶部中心位置，进胶痕迹小，后续去除浇口后不会影响瓶盖的外观质量。整套模具的成型零件均采用预硬模具钢制作，成型表面做镜面抛光处理，降低塑料熔体在型腔内的流动阻力，同时提升成型后瓶盖的表面光洁度，减少脱模时的粘模风险。在实际量产场景中，这套模具可适配PP、PE等常见瓶盖用塑料原料，配合注塑机的自动取件、自动剪浇口附属设备，可实现全自动化连续生产，

　　单模成型周期可控制在18秒以内，满足大批量包装配件的生产效率要求。模具的维护拆分也做了针对性设计，所有成型镶件均采用快拆式固定结构，生产过程中若出现局部磨损或损坏，无需拆解整套模具即可快速更换对应镶件，减少停机维护的时间成本。冷却系统的进出水接头采用标准快插接口，布置在模具的非操作侧，避免与注塑机的开合模动作产生干涉，同时在冷却回路中设置水流检测回路，当冷却水流不足时可及时反馈给注塑机控制系统，避免因冷却异常导致批量产品报废。
