热流道注塑模具内部结构三维建模

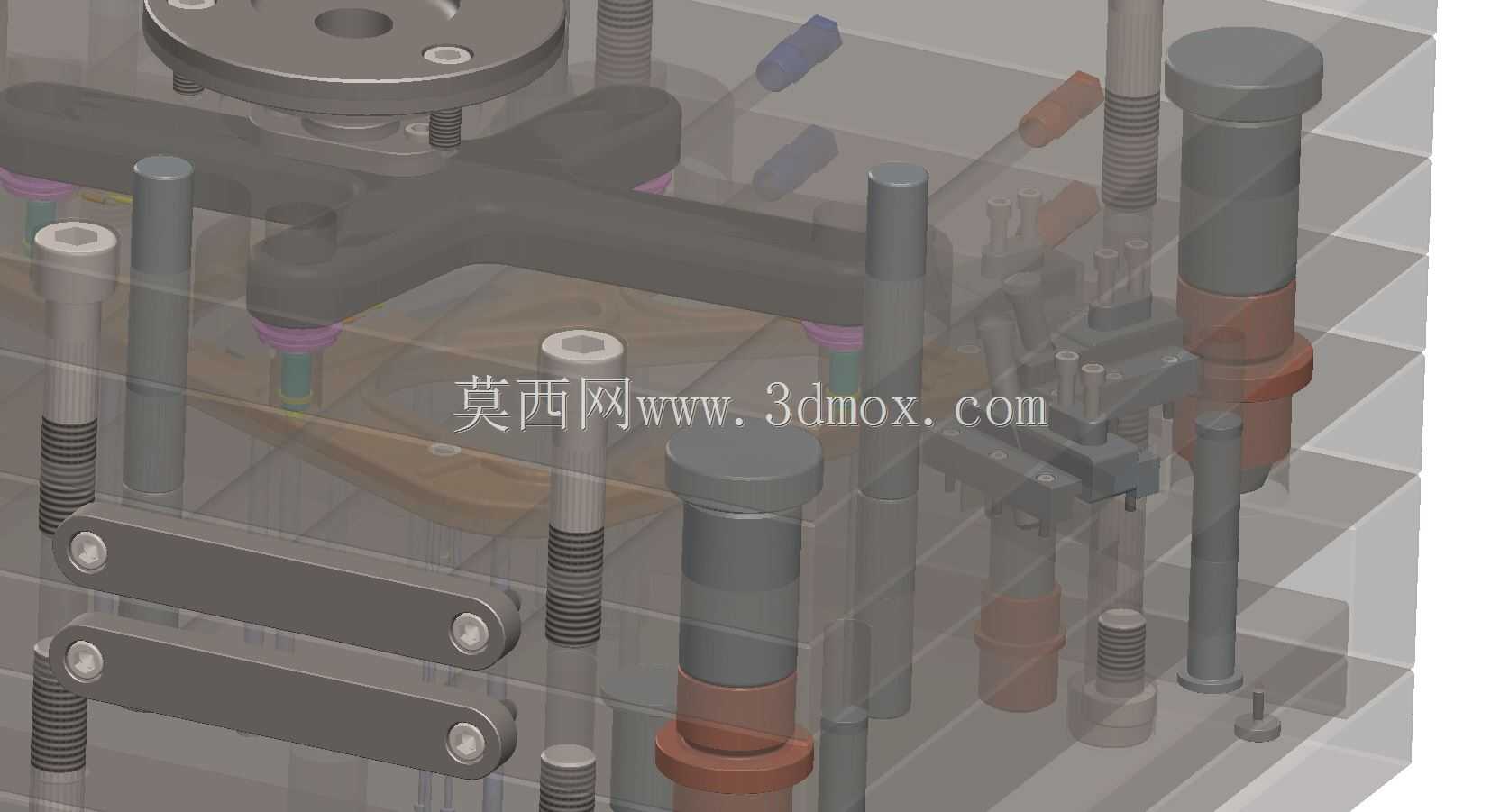

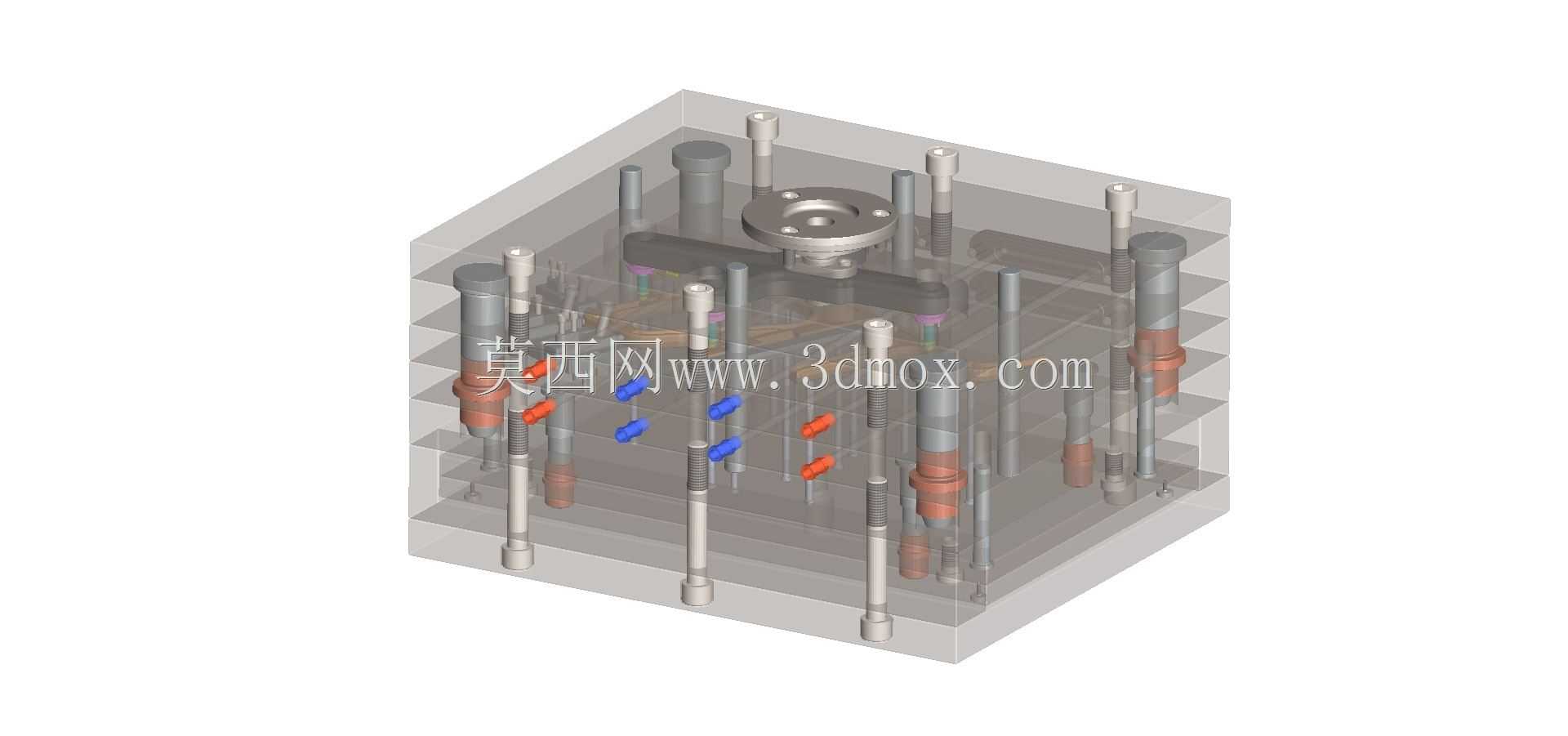

　　这套热流道注塑模具的三维结构，完整还原了量产级注塑模具的内部装配逻辑，所有零部件按照实际生产的装配公差进行排布，可直接用于模具结构教学、方案评审以及同类型模具设计的参考对照。从实际应用场景来看，这类带热流道系统的注塑模具，主要用于热塑性塑料零部件的批量注塑生产，相比普通冷流道模具，能够减少流道凝料的产生，降低原料损耗，同时缩短注塑成型周期，在消费电子外壳、汽车内饰小件、精密塑料结构件的生产场景中应用十分广泛。整套模具采用多层板叠装结构，从上方定位圈开始，依次排布热流道板、定模板、动模板、支承板、顶出固定板、顶出底板以及动模座板，各层板件之间通过导柱导套实现精准定位，合模时的同轴度偏差可控制在0.02mm以内，

　　避免生产过程中出现型腔错位、飞边超标等问题。热流道系统的加热元件、温度传感器走线全部在热流道板的预留线槽内排布，避免走线干涉合模动作，同时热流道喷嘴与型腔浇口的对接位置做了锥面定位结构，能够承受注塑过程中最高160MPa的射胶压力，不会出现溢料漏胶的问题。冷却回路采用多层环绕式排布，在定模型腔侧、动模型芯侧都单独设置了循环水路，水路距离成型面的距离保持在15-20mm之间，相邻水路的间距控制在3倍水路直径，确保成型过程中模温均匀，避免塑件出现冷却不均导致的翘曲、缩痕缺陷。顶出机构采用直顶杆与顶管组合的方式，针对塑件内部的深柱位结构使用顶管顶出，平面区域使用圆顶杆均匀排布，顶杆的位置全部避开塑件的外观面，防止顶出痕迹影响塑件外观质量，

　　同时顶出板的行程做了机械限位设计，避免顶出行程过大损坏型芯结构。整套模型的安装边界完全符合标准注塑机的装模尺寸规范，上方定位圈直径匹配常规卧式注塑机的定位孔尺寸，浇口套的球面半径与注塑机喷嘴的球面半径适配，动模、定模的压板槽位置按照标准模架规格设置，可直接适配120-180吨锁模力的卧式注塑机安装使用。在设计思路上，这套模具优先考虑了量产过程中的维护便利性，热流道板的加热元件采用快接式接线端子，更换加热元件时不需要完全拆解模具，只需要拆开定模座板即可完成更换；导套、导柱都采用自润滑镶套结构，长期生产过程中不需要频繁加注润滑脂，减少维护工作量；所有成型镶件都采用单独镶拼结构，当局部出现磨损、烧蚀时，只需要更换对应镶件即可，

　　不需要整体更换模板，大幅降低模具的后期维护成本。从结构细节来看，模具的分型面设置在塑件的最大轮廓处，分型面周边做了10mm宽的承压带，合模时承压带紧密贴合，承受锁模力的同时防止飞边产生，分型面的排气槽深度控制在0.02-0.03mm之间，根据塑料原料的流动性调整，既能够顺利排出型腔内的空气，避免塑件出现烧焦、缺胶问题，又不会产生溢料飞边。模具的复位机构采用复位杆配合弹簧的结构，合模过程中复位杆先接触定模板，带动顶出板提前复位，避免顶杆与定模型腔碰撞，同时弹簧能够保证顶出机构在开模状态下保持初始位置，不会因为自重下滑导致顶杆错位。
