多层叠装式注塑模具结构设计

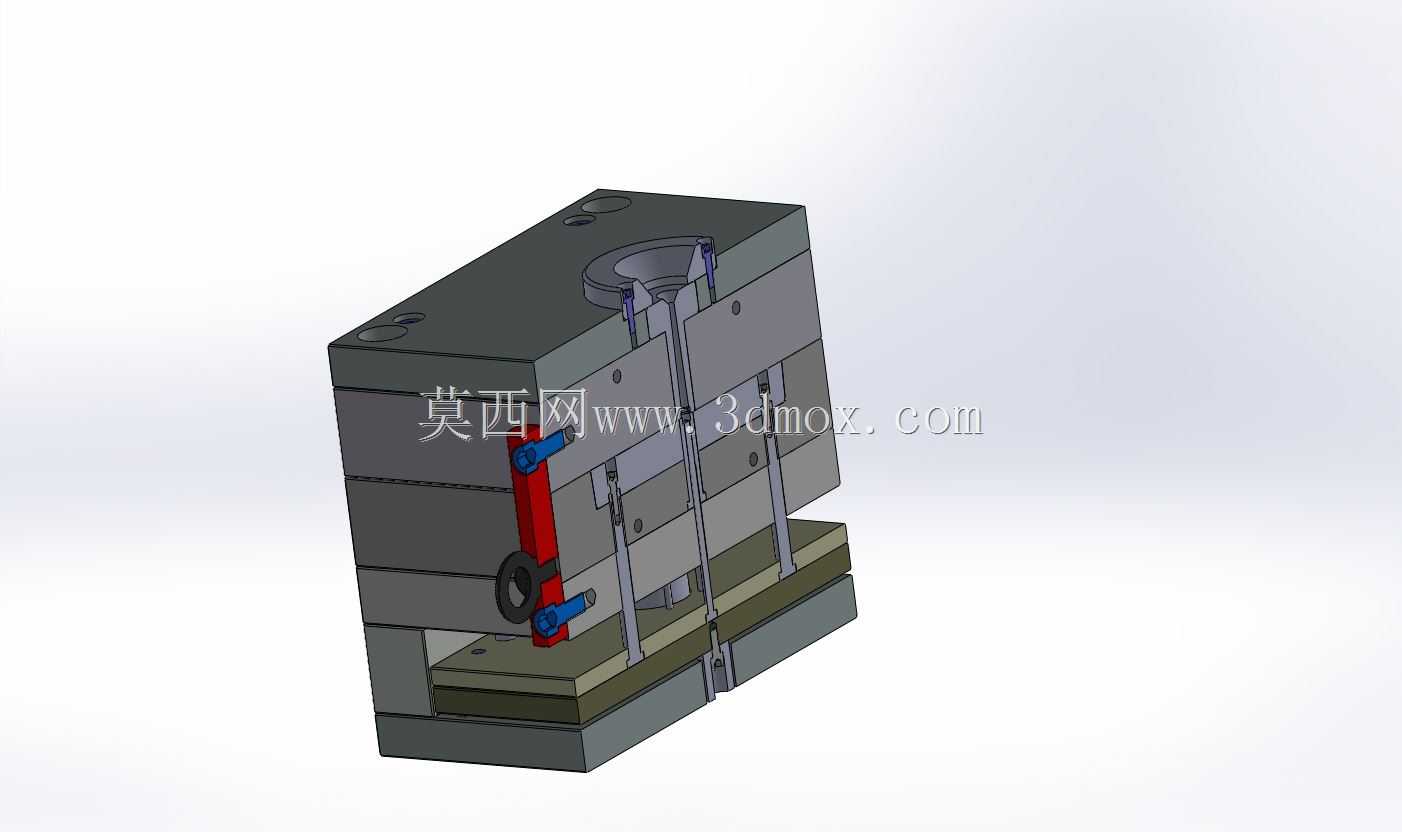

　　这套叠层结构的注塑成型模具，主要面向中小型塑料壳体类零件的批量注塑生产场景，常见于消费电子外壳、小型家电结构件、日用塑料配件的量产加工环节，适配常规卧式注塑机的安装工位，不需要对设备做额外改造即可上机使用。从结构布局来看，整套模具采用多层板叠装的标准模架架构，从上到下依次排布定模固定板、流道板、定模板、动模板、支承板、顶出固定板、动模固定板，各层板之间通过导柱导套实现精准合模导向，合模过程中导套先导入导柱，消除各层板之间的位置偏移，保证模腔合模精度控制在0.02mm以内，避免成型零件出现飞边、错模等质量缺陷。侧面设置的红色锁模组件是这套模具的核心辅助结构之一，锁模扣在模具开模过程中可以控制各层板的开模顺序，

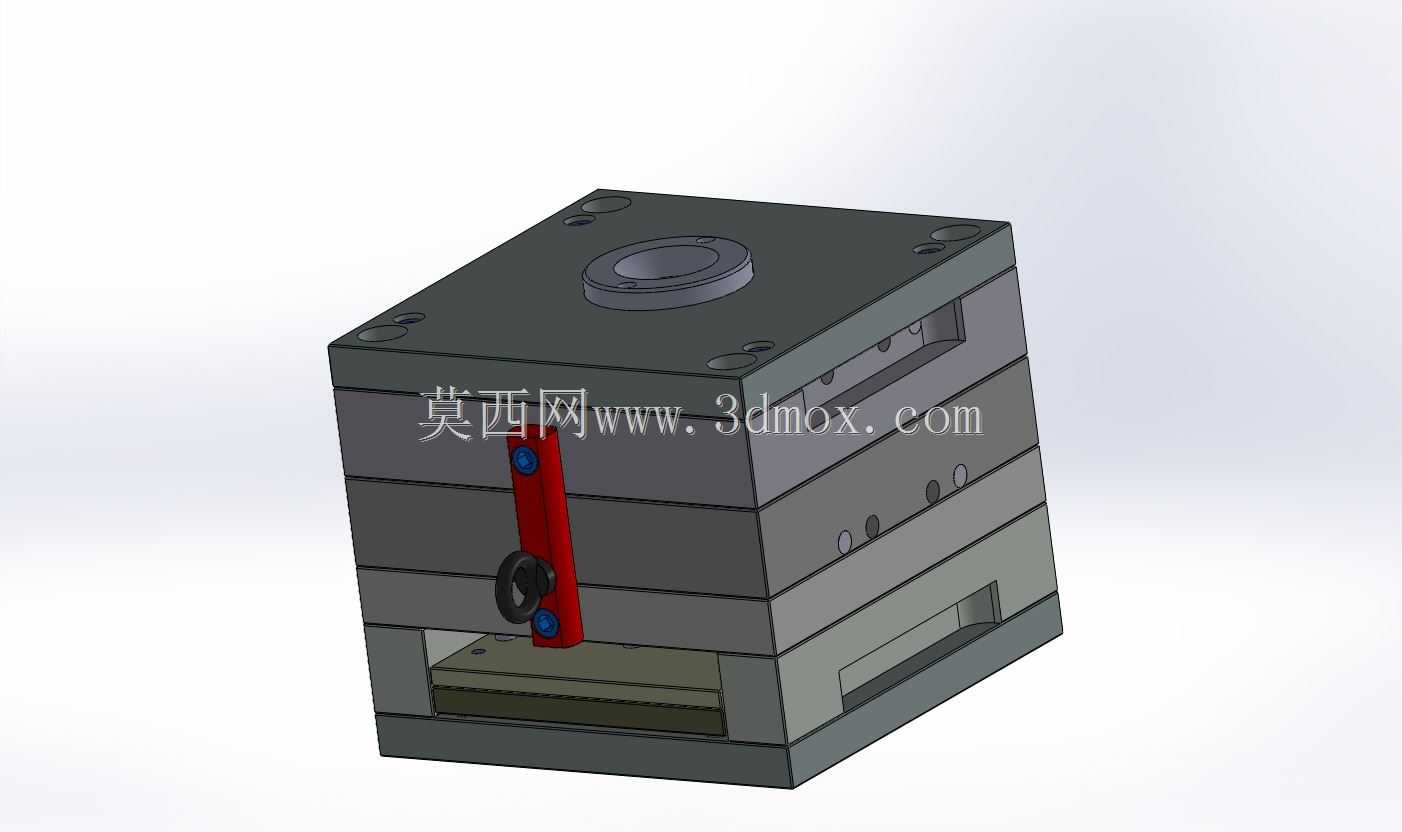

　　先打开流道板与定模板之间的分型面，完成浇口凝料的自动脱落，再依次打开定模与动模的主分型面，最后由顶出机构将成型后的塑件从模芯上推出，整套开模动作不需要额外的顺序控制机构，完全依靠机械结构实现动作逻辑，运行可靠性高，后期维护成本低。锁模组件上配套的环形拉手是模具吊装与转运过程中的辅助受力点，模具上机安装时，作业人员可以通过该位置配合吊环完成模具的起吊对位，不需要额外焊接吊装位，避免焊接应力导致模架变形。模架顶部的圆形定位圈直接适配注塑机的定位孔安装尺寸，安装时可以快速完成模具与注塑机射嘴的同轴对位，减少上机调试的对位时间，定位圈下方内置主流道衬套，衬套的球面弧度与注塑机射嘴弧度完全匹配，射胶过程中不会出现溢料问题。从安装边界来看，

　　整套模架的长宽尺寸控制在300mm×300mm范围内，闭合总高度控制在350mm以内，适配锁模力120T到180T的常规卧式注塑机安装，安装孔位采用标准模架的统一孔距设计，可以直接压合固定在注塑机的动定模安装板上，不需要重新加工安装螺孔。模架的各层板之间设置了精定位边锁，在大射胶压力的工况下，可以抵消模腔内部的侧向胀型力，避免模芯出现侧向位移，保证成型零件的壁厚均匀性。侧面开设的槽位是冷却水路的外接接口位，水路采用直通式循环布局，进出水接口统一设置在模具非操作侧，避免与注塑机的周边管路、操作工位产生干涉，冷却水路直径设计为8mm，距离模腔表面的距离保持在15mm到20mm之间，既保证冷却效率，又避免距离过近导致模腔局部温度不均，

　　造成塑件成型后出现翘曲变形。顶出机构采用顶针板复位结构，复位杆均匀分布在顶针板的四个角位，合模过程中定模板先接触复位杆，将顶针板推回初始位置，避免顶针在合模过程中与定模芯发生碰撞，顶针的排布位置对应塑件的加强筋、柱位等不易脱模的位置，顶出力均匀分布，不会在塑件表面留下明显的顶出痕迹。这套模具的结构设计完全遵循标准化模架的设计规范，所有配件都采用通用标准件，后期生产过程中如果出现配件磨损，可以直接采购标准件更换，不需要单独定制加工，大幅降低模具的后期维护成本。在设计过程中，各分型面之间都设置了排气槽，排气槽深度控制在0.02mm，既可以顺利排出模腔内的空气，避免塑件出现烧焦、缺胶等问题，又不会出现溢料飞边。模架的所有棱边都做了倒角处理，避免安装调试过程中划伤作业人员，同时也减少吊装过程中棱边磕碰导致的模架变形。
