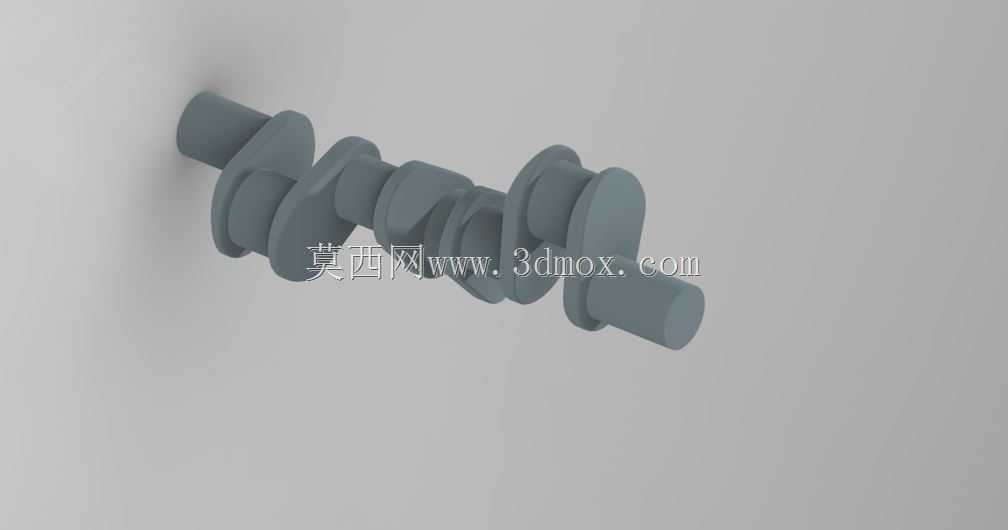

汽车发动机多拐曲轴结构设计

　　在往复式内燃机的动力输出链路里，曲轴是把活塞往复直线运动转化为旋转扭矩的核心承载部件，这套多拐曲轴的结构设计，完全围绕四缸直列发动机的做功顺序匹配主轴颈与连杆轴颈的相位夹角，从实际装机的工况边界出发，所有轴段的圆角过渡、油道开孔位置、平衡块的配重轮廓都经过受力校核，避免高速运转时出现轴颈偏磨、扭转共振的问题。

　　从实际应用场景来看，这类曲轴主要适配排量1.6L-2.0L区间的民用乘用车汽油发动机，日常运行转速覆盖800rpm怠速到6000rpm额定功率输出区间，既要承受活塞连杆组传递来的周期性爆发压力，还要驱动前端轮系的水泵、发电机、空调压缩机，以及后端的飞轮与变速器输入轴，整个部件的动平衡精度直接影响发动机整机的NVH表现，设计阶段就把平衡块的外轮廓与缸体曲轴箱的内部避让间隙控制在3mm-5mm区间，既保证运转时不会出现运动干涉，也不会过度占用缸体内部空间增加整机重量。

　　设计思路上没有采用传统的整体式平衡块满布结构，而是根据四缸机的二阶往复惯性力抵消特性，在第1、第4连杆轴颈对应的曲柄臂上设置集成式平衡块，第2、第3缸对应的曲柄臂做轻量化挖槽处理，在保证整体扭转刚度满足设计要求的前提下，把曲轴整体转动惯量控制在合理区间，减少发动机急加速时的动力响应迟滞。所有主轴颈与连杆轴颈的表面都设计了高频淬火的硬化层结构，轴颈表面的粗糙度要求控制在Ra0.8以下，配合轴瓦的油膜间隙设计在0.02mm-0.04mm区间，保证长期高负荷运转下的磨损量在允许范围内。

　　安装边界方面，曲轴的轴向定位设置在第三道主轴颈位置，采用两片半圆止推片的结构控制轴向窜动量在0.1mm-0.3mm之间，前端的正时齿轮安装轴段设计了定位键槽，与正时链轮的配合过盈量控制在0.02mm-0.05mm，避免正时传动出现跳齿偏差；后端的法兰盘与飞轮的连接采用8个均布螺栓的定位结构，螺栓孔的位置度公差控制在0.05mm以内，保证飞轮安装后的端面跳动量不超过0.1mm，避免动力输出时出现抖动。曲轴内部的斜油道从主轴颈表面贯通到对应的连杆轴颈表面，油道的转角位置都做了圆弧过渡处理，避免润滑油流动时出现节流损失，保证高转速下连杆轴颈的润滑供油压力稳定。

　　从功能特性来看，这套曲轴的曲柄半径与活塞行程做了匹配设计，连杆轴颈的宽度与连杆大头的宽度配合间隙控制在0.1mm-0.2mm，既允许连杆在轴颈上有微小的摆动余量，也不会出现过大的侧向窜动。曲柄臂的厚度从轴颈位置到平衡块外沿做了渐变过渡，避免应力集中在轴颈与曲柄臂的连接圆角处，圆角半径设计为3mm，经过滚压强化处理后，该位置的疲劳强度可以提升30%以上，能够承受发动机全负荷工况下的周期性交变载荷，不会出现曲柄断裂的失效问题。在实际建模过程中，所有轴段的同轴度公差都以两端主轴颈的中心孔为基准，主轴颈之间的同轴度公差控制在0.02mm以内，保证曲轴加工完成后可以直接装机使用，不需要额外的校正工序。
