手动式快速压合定位工装结构设计

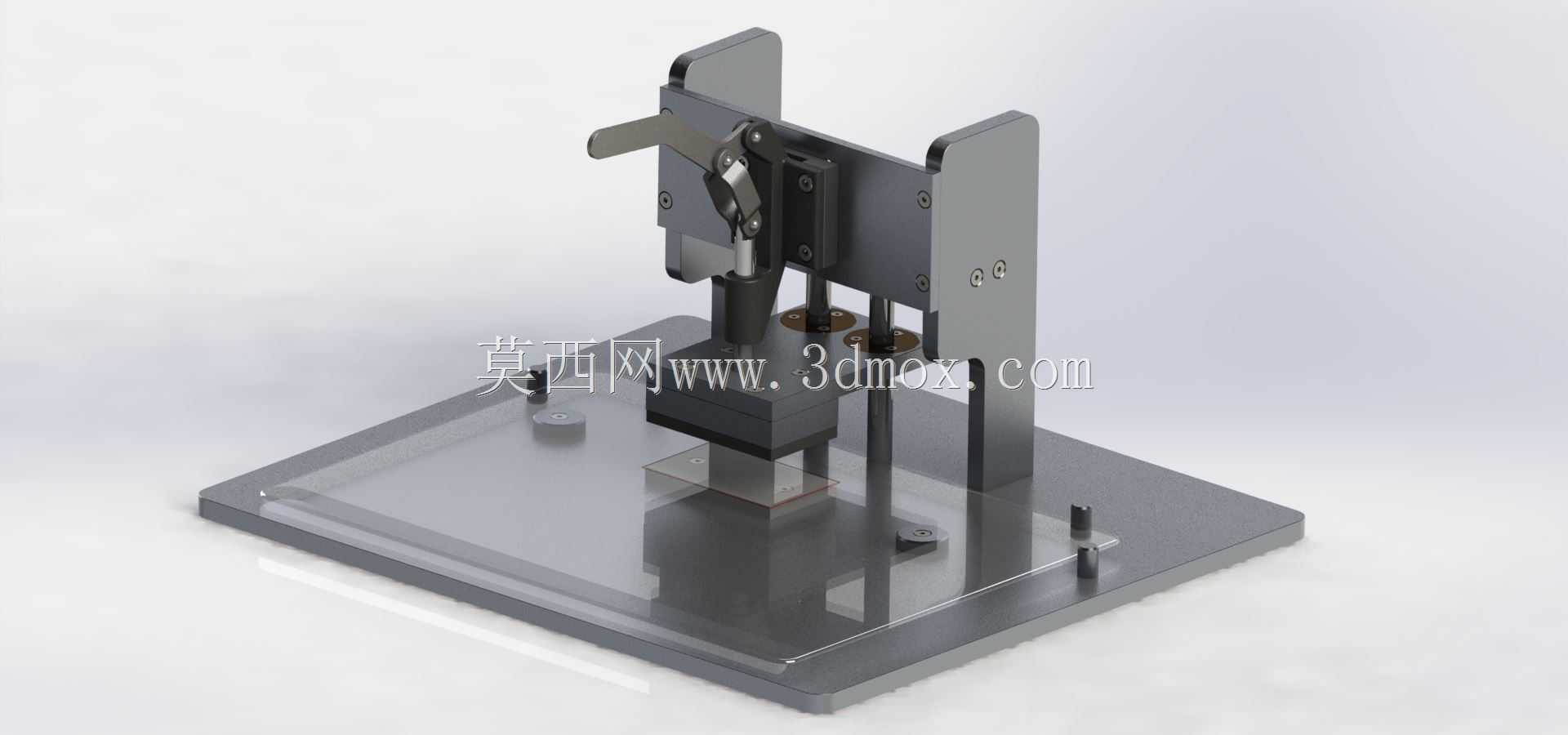

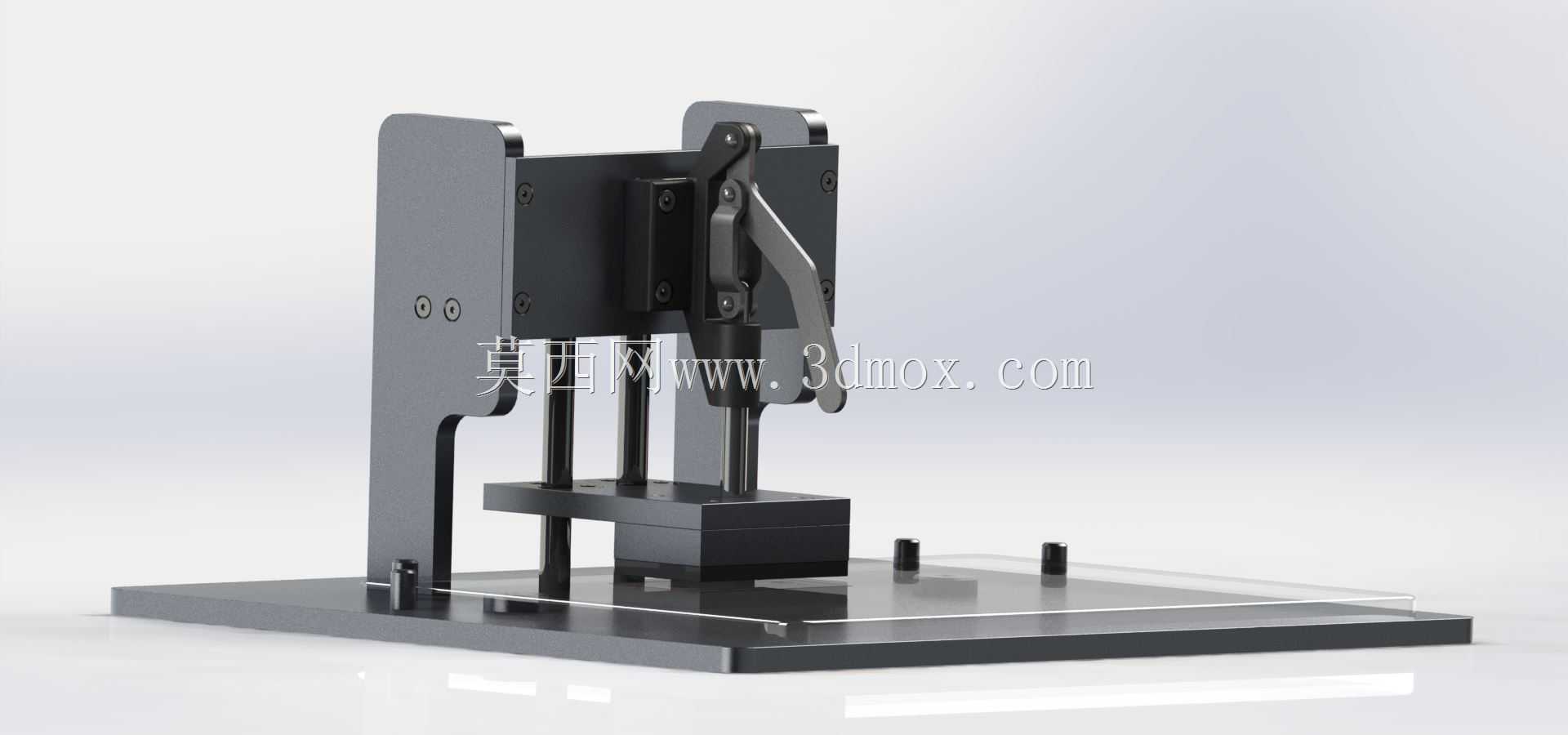

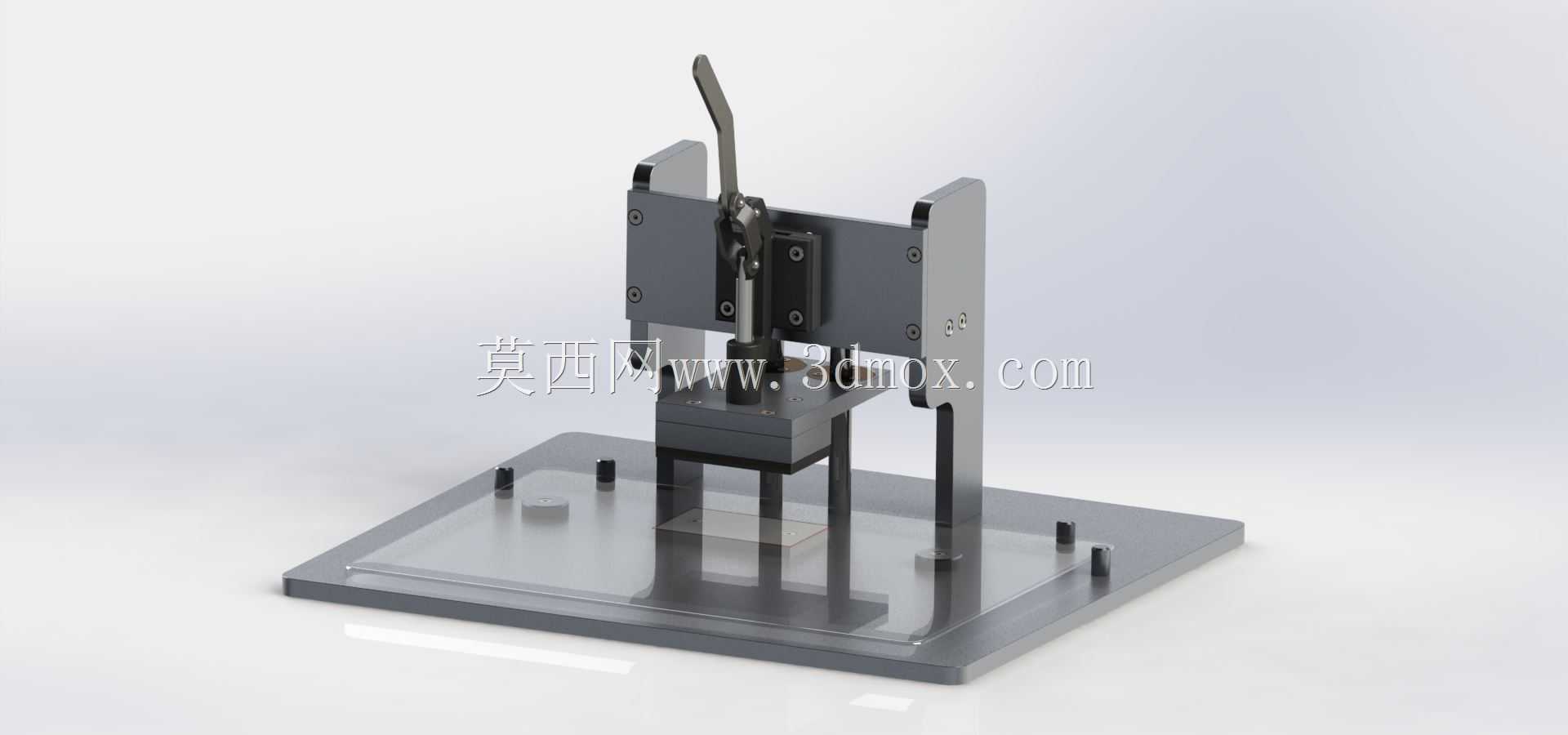

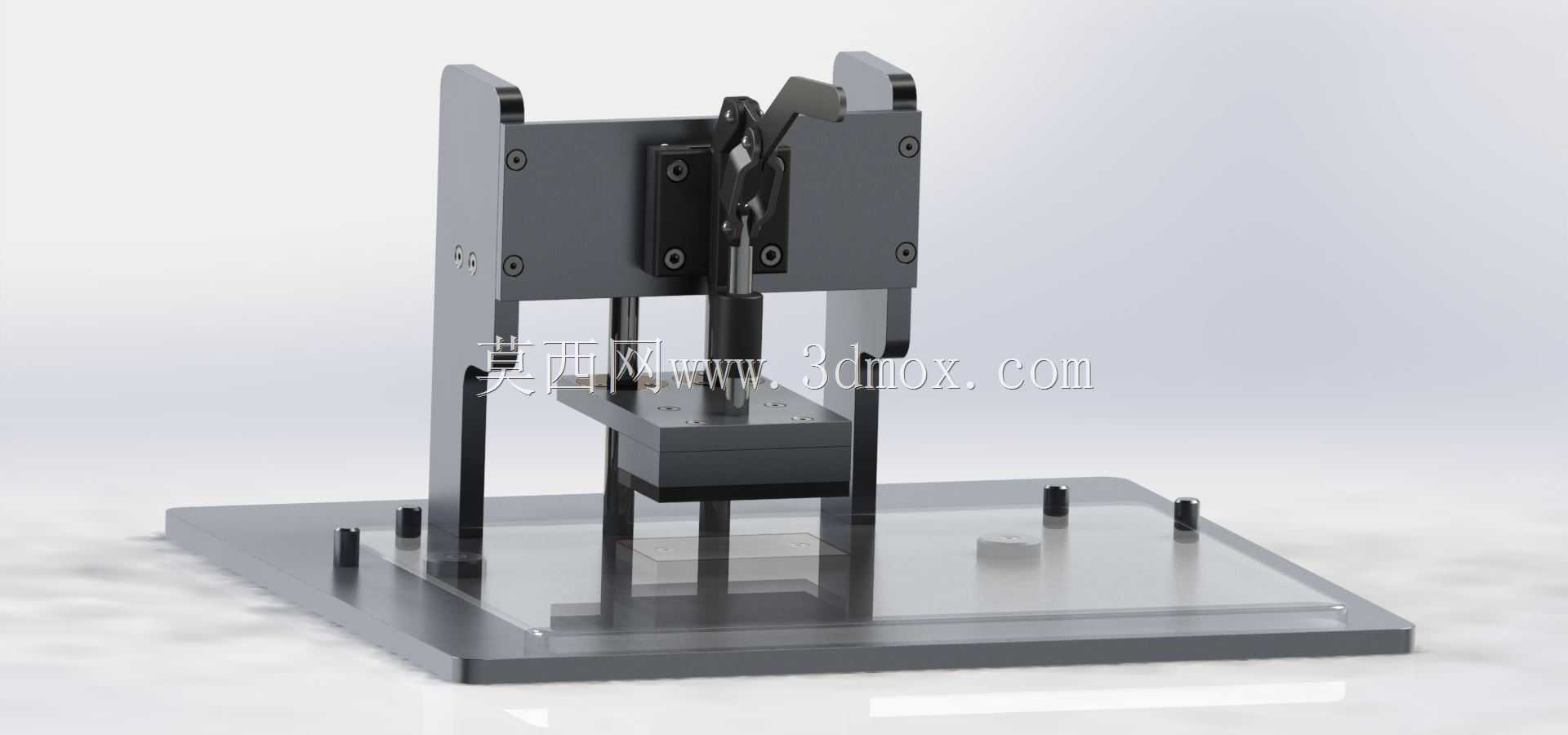

　　这款手动压合工装主要面向小批量零部件压装、精密组件预贴合的生产场景，在消费电子小零件组装、传感器模块封装、小型塑胶件与金属件铆接压合的工位上十分常见，尤其适合没有配置气动压装设备的打样车间、小批量试产线使用，操作人员无需额外动力源，仅靠手动操作即可完成稳定压合作业，压合力度可通过夹钳的行程调节适配不同压入力需求的工件。从结构设计逻辑来看，整个工装采用底板承载+立式支撑+手动夹钳施压的布局，透明亚克力底板作为基准承载面，平整度控制在0.1mm以内，既可以直观观察底部定位销的对位情况，也能避免金属底板刮伤工件表面；两侧的立式金属支撑板通过内六角螺丝锁紧在底板上，为上部的夹钳安装提供刚性支撑，

　　支撑板上预留的长条形安装孔可以微调夹钳的前后位置，适配不同高度的压合工件。上部采用的是垂直式快速夹钳作为施压执行件，这种夹钳的肘节自锁结构可以在压合到位后自动锁止，不会因为操作人员松手导致压头回弹，保证压合过程的压力稳定，压头部分采用可拆卸式设计，可根据不同工件的压合面形状更换适配的压头，避免压伤工件表面。定位结构上，底板上设置了两个定位销与一个可调式挡块，定位销的位置精度控制在±0.05mm，工件放置时可以通过定位销快速完成对位，挡块可以根据工件的外形尺寸调整位置，限制工件在压合过程中的横向位移，避免压合错位。安装边界方面，整个工装的底板尺寸适配常规的工作台面安装，底部预留了四个沉头安装孔，可以直接通过螺丝固定在工作台面上，

　　也可以加装快速夹钳底座实现工位间的快速转移；整体高度控制在300mm以内，操作人员站立作业时手臂自然下垂即可操作夹钳手柄，符合人体工程学设计，长时间作业也不会产生过度疲劳。功能特性上，这款工装没有复杂的气动或电气元件，维护成本极低，日常仅需在夹钳的铰接点定期涂抹润滑脂即可保证操作顺畅，压合行程可以通过夹钳端部的调节螺杆调整，最小调节精度可达0.1mm，能够满足不同压合深度的工艺要求；压头下方设置的透明防护挡板可以在压合过程中阻挡工件意外崩裂产生的碎屑，保护操作人员的安全，挡板采用快拆式设计，更换工件或压头时可以快速取下，不影响作业效率。在实际使用场景中，这类工装常被用于PCB板与塑胶外壳的压合、小型密封圈的压装、

　　薄型金属片的贴合定位等工序，相比气动压合设备，它的投入成本更低，部署灵活，对于压合精度要求在0.1mm级别的工序完全可以满足工艺要求，同时不会产生气动设备的噪音，适合对作业环境噪音有要求的车间使用。设计过程中重点考虑了刚性与操作便利性的平衡，支撑板的厚度经过受力校核，在最大压合力150kgf的情况下不会产生形变，保证压合面的平行度；夹钳的操作力经过优化，操作人员仅需施加5kgf左右的握力即可达到最大压合力，操作手感顺畅，不会出现卡滞或费力的情况。底板上的透明区域还可以加装压力感应胶片，用于调试阶段验证压合面的压力分布，确保工件各位置的压合力均匀，避免出现局部压合不到位或压伤的问题。
