多导柱带弹性卸料冲压成型模具结构

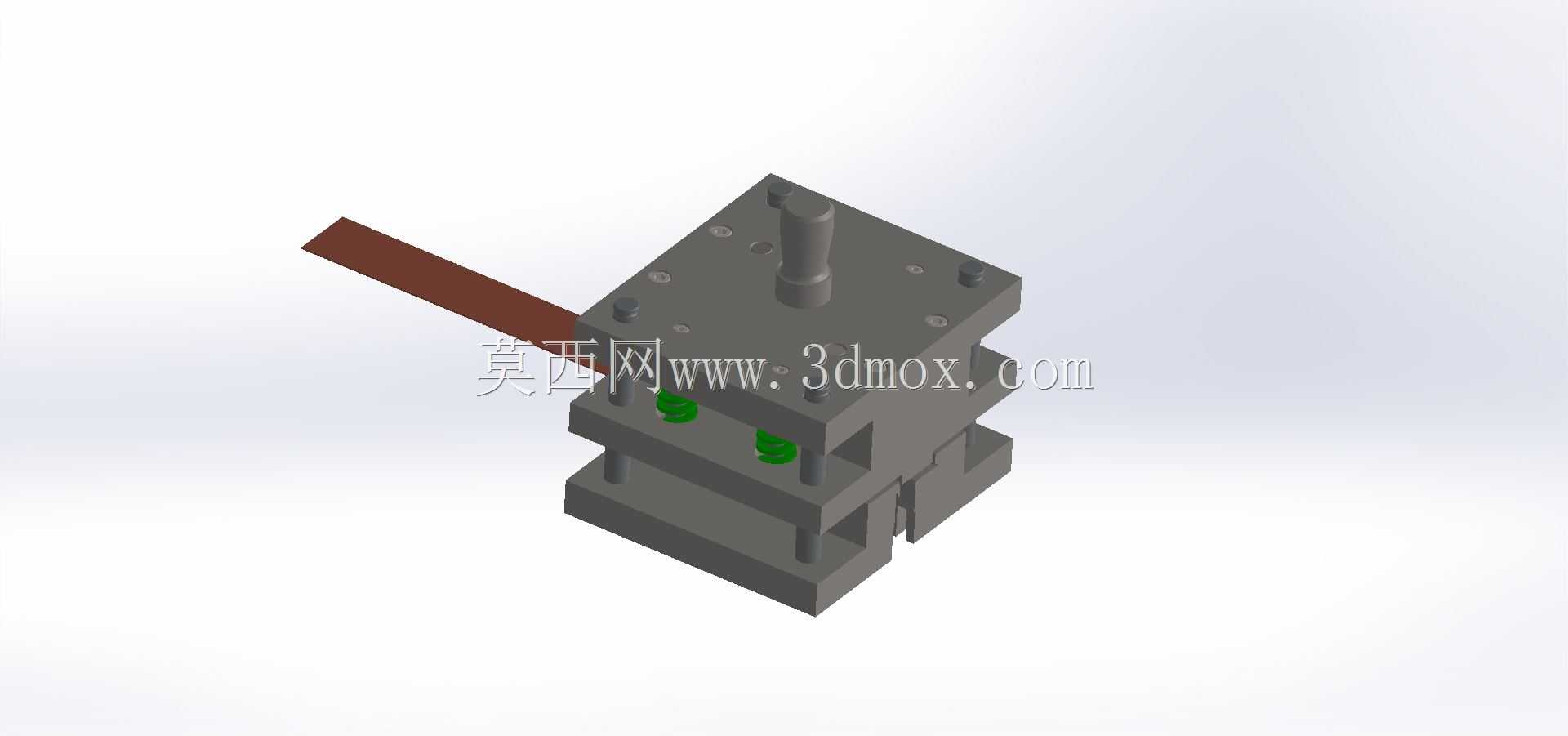

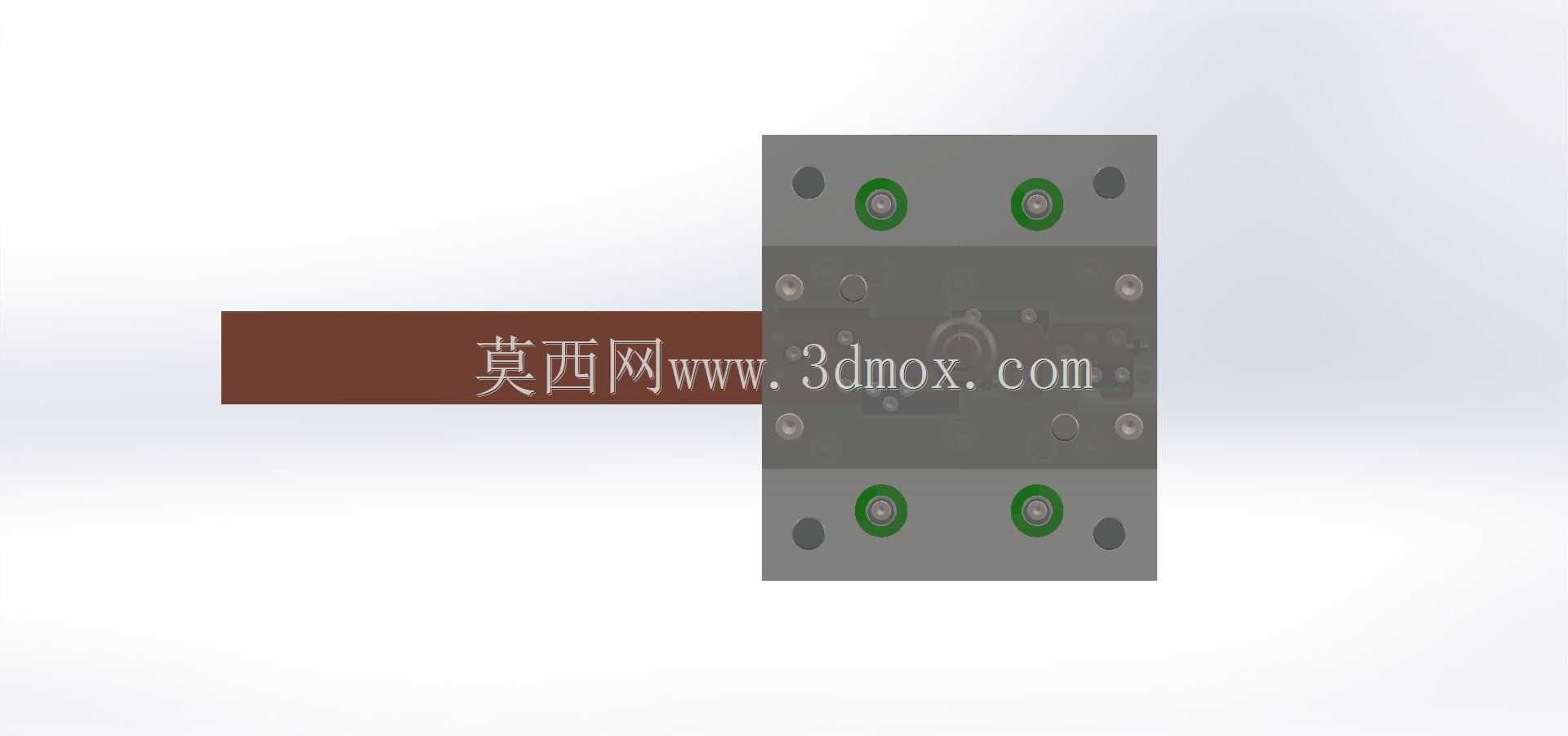

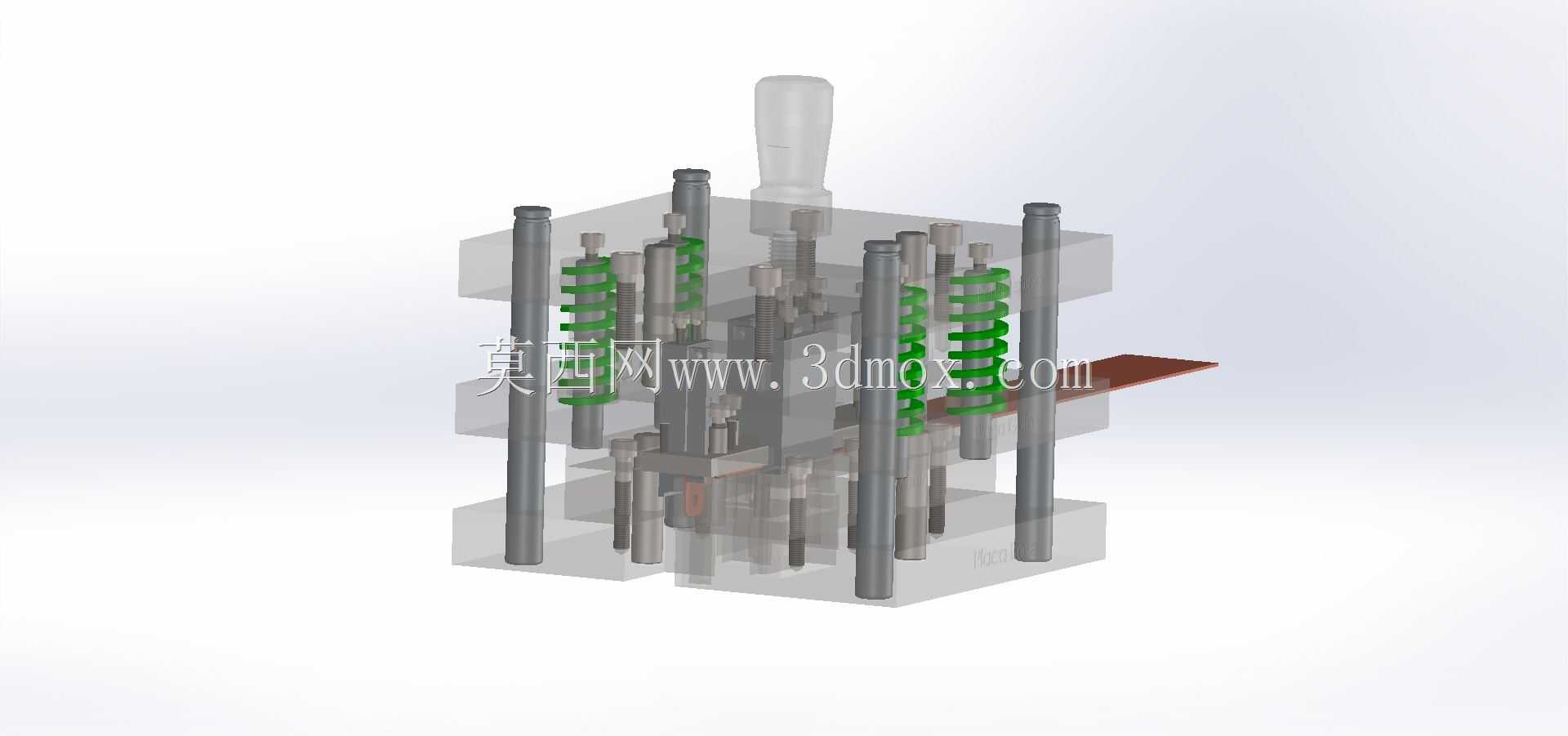

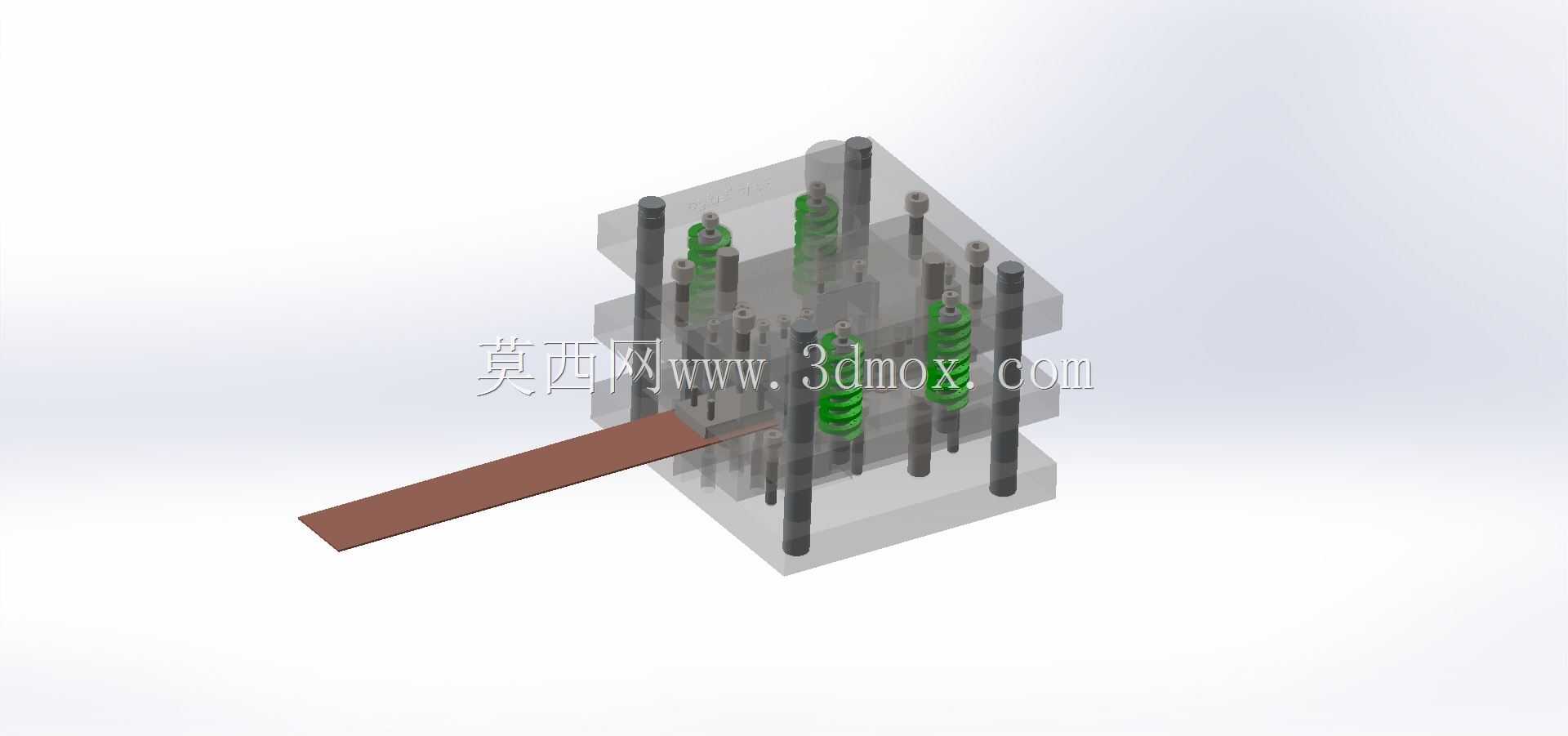

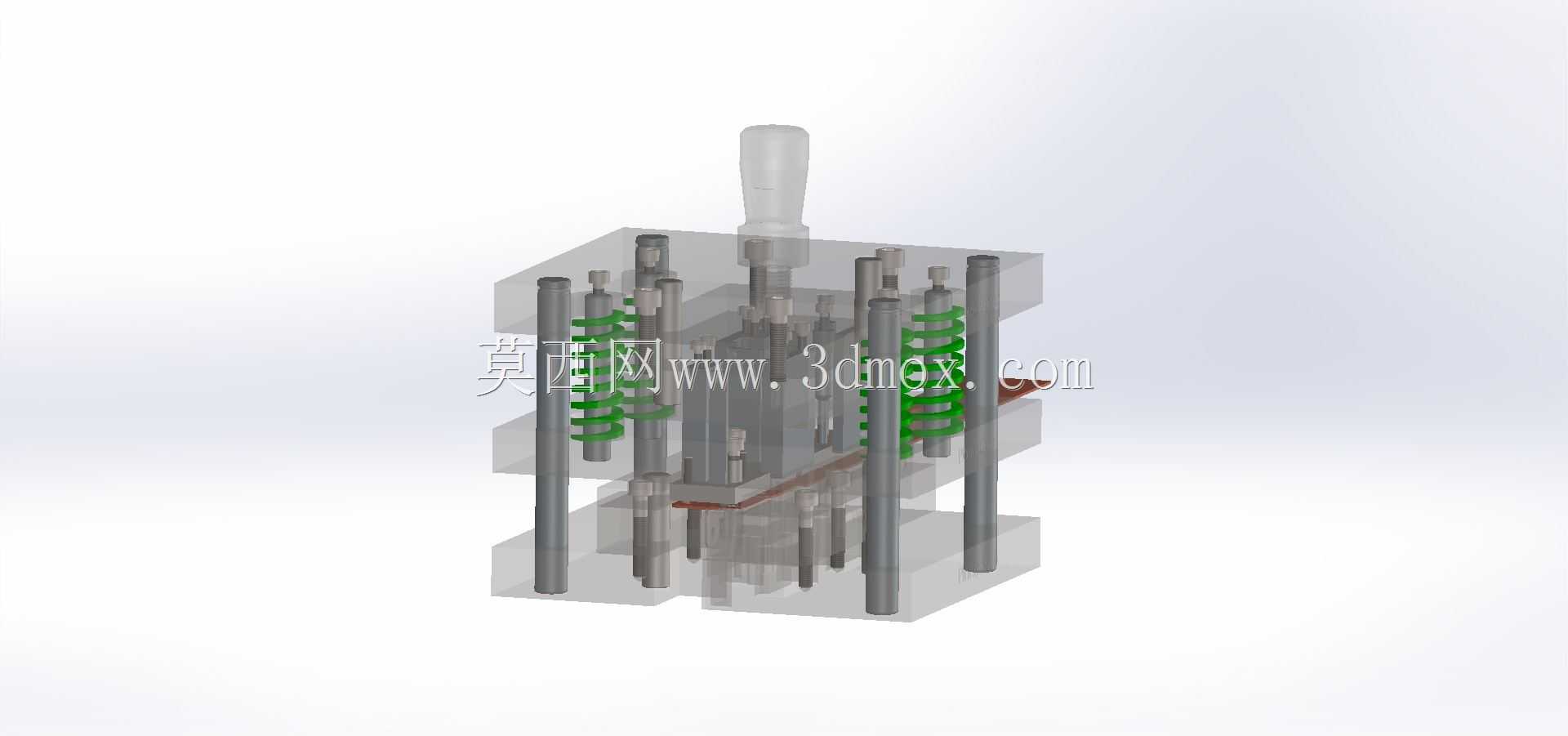

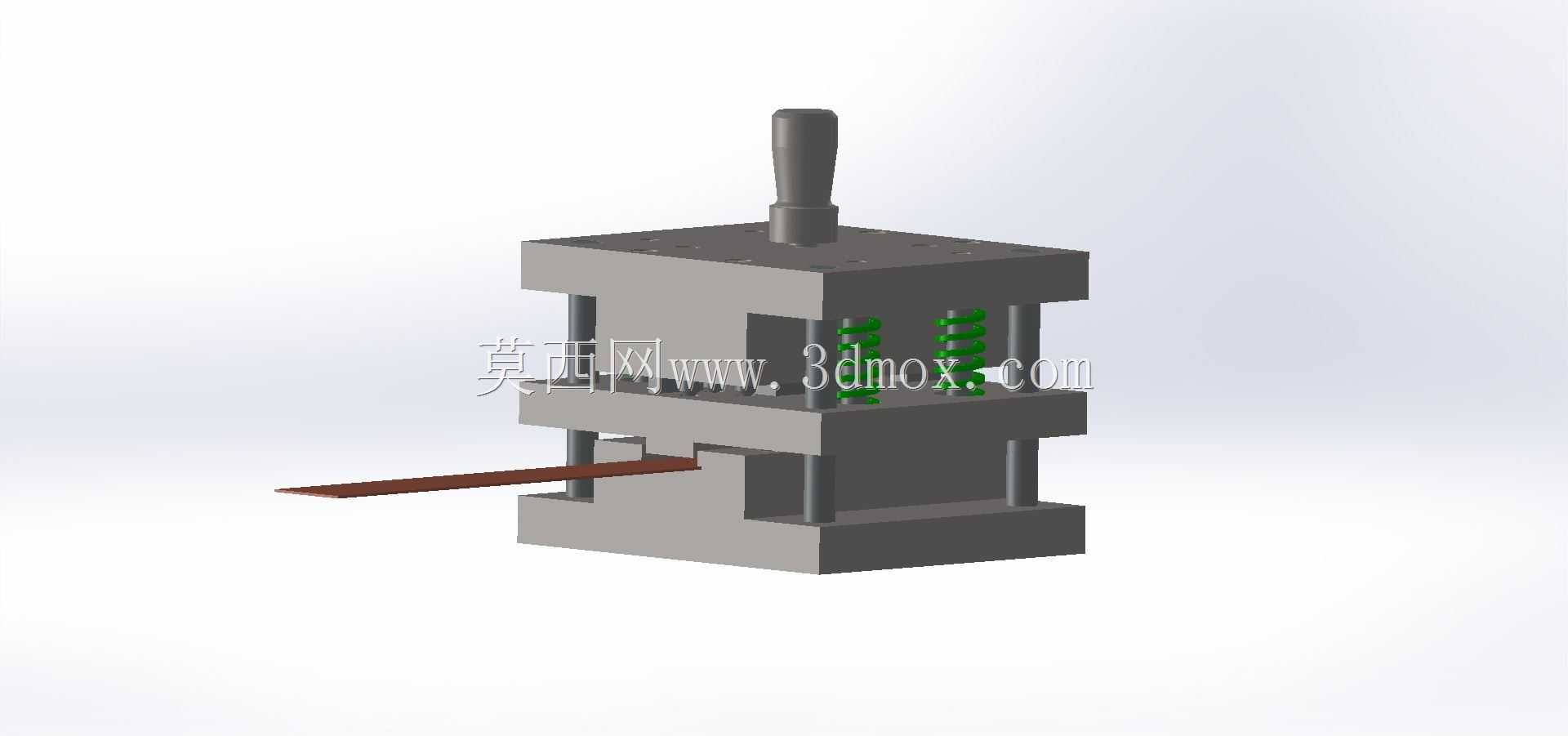

　　这套冲压成型结构在五金连续冲压产线里，主要承担薄料带的局部成型工序，常见于消费电子金属弹片、小型接插件端子的冲压加工环节，适配行程稳定的中速冲床，能在连续送料的节拍下完成带料的精准压型，不会出现带料拉扯变形的问题。从结构布局来看，整套模架采用四组对角布置的精密导柱导套做导向，导柱贯穿上下模座，合模时的导向精度可以控制在0.02mm以内，完全能满足薄料冲压的对位要求，避免冲切、成型过程中出现偏载啃模的问题。弹性卸料部分采用均匀分布的矩形弹簧提供卸料力，弹簧预压量根据成型料厚做了匹配，针对0.1-0.3mm的薄铜带、钢带冲压时，卸料板不会对料带表面造成压痕，同时开模时能顺利把卡在上模型芯上的料带退下来，保证送料顺畅。

　　设计这套结构的时候，首先考虑的是连续模的安装兼容性，上下模座的安装槽尺寸适配常规25吨-45吨开式冲床的工作台面，模柄采用标准规格，不需要额外做转接法兰就能直接装夹。卸料板和凸模固定板之间预留了足够的避让间隙，成型凸模做了阶梯式固定，根部做了R角强化，避免长期冲压受力出现断裂。料带的送料通道在卸料板下表面做了精准的导向槽，送料时料带不会出现左右窜动，每一步的送料步距定位误差可以控制在0.01mm级别，保证成型特征的位置度符合零件公差要求。

　　从实际使用场景来说，这套结构可以直接整合到多工位连续模的成型工位中，不需要额外改动模架的整体尺寸，内部的成型镶块采用快换式设计，当成型特征出现磨损需要维修时，不用拆解整套模具，只需要拆下对应镶块就能完成修模或者更换，大幅减少产线的停机维护时间。模具的合模行程做了限位设计，上下模合模到最终位置时，限位柱刚好接触，避免弹簧过度压缩导致弹力衰减，同时也能控制成型特征的深度尺寸，不会因为冲床行程波动出现成型过深或者过浅的问题。

　　安装边界上，整套模具的闭合高度、开模高度都匹配常规冲床的行程参数，下模座的漏料孔位置对齐冲床工作台的落料口，成型过程中产生的少量废料可以直接顺着漏料孔排出，不会积在模腔内部影响合模精度。导套内部做了储油槽设计，日常维护时只需要定期在导柱表面涂抹冲压润滑油，就能保证长期往复运动的润滑效果，减少导柱导套的磨损，延长模架的整体使用寿命。针对薄料成型容易出现的回弹问题，成型凸模和凹模的间隙做了精准匹配，比料厚大0.005mm，既不会因为间隙太小导致料带被刮伤，也不会因为间隙太大出现成型回弹超差的问题，试模阶段只需要微调弹簧的预压量，就能快速调出符合尺寸要求的成型零件。
