四腔塑料注塑模具结构设计

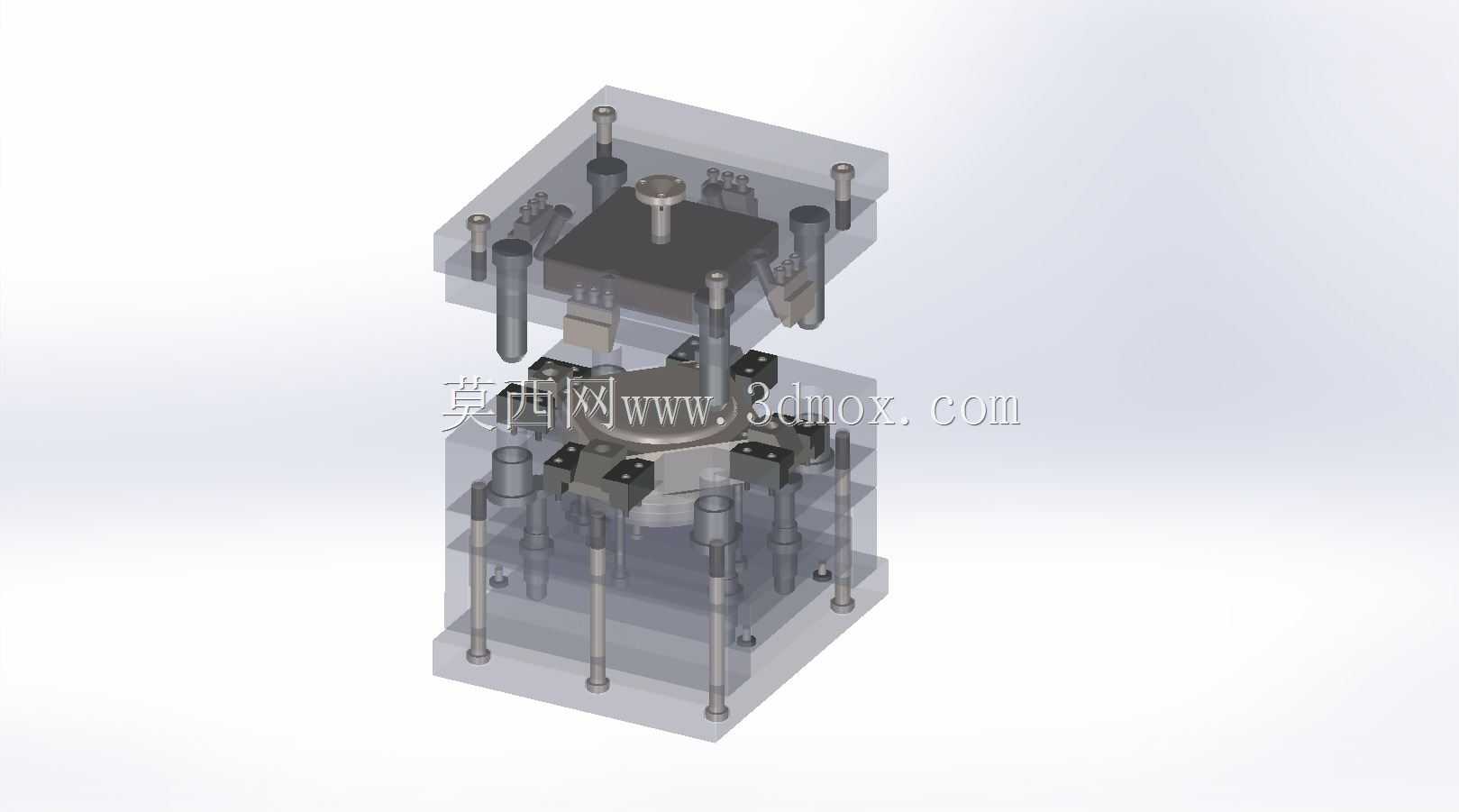

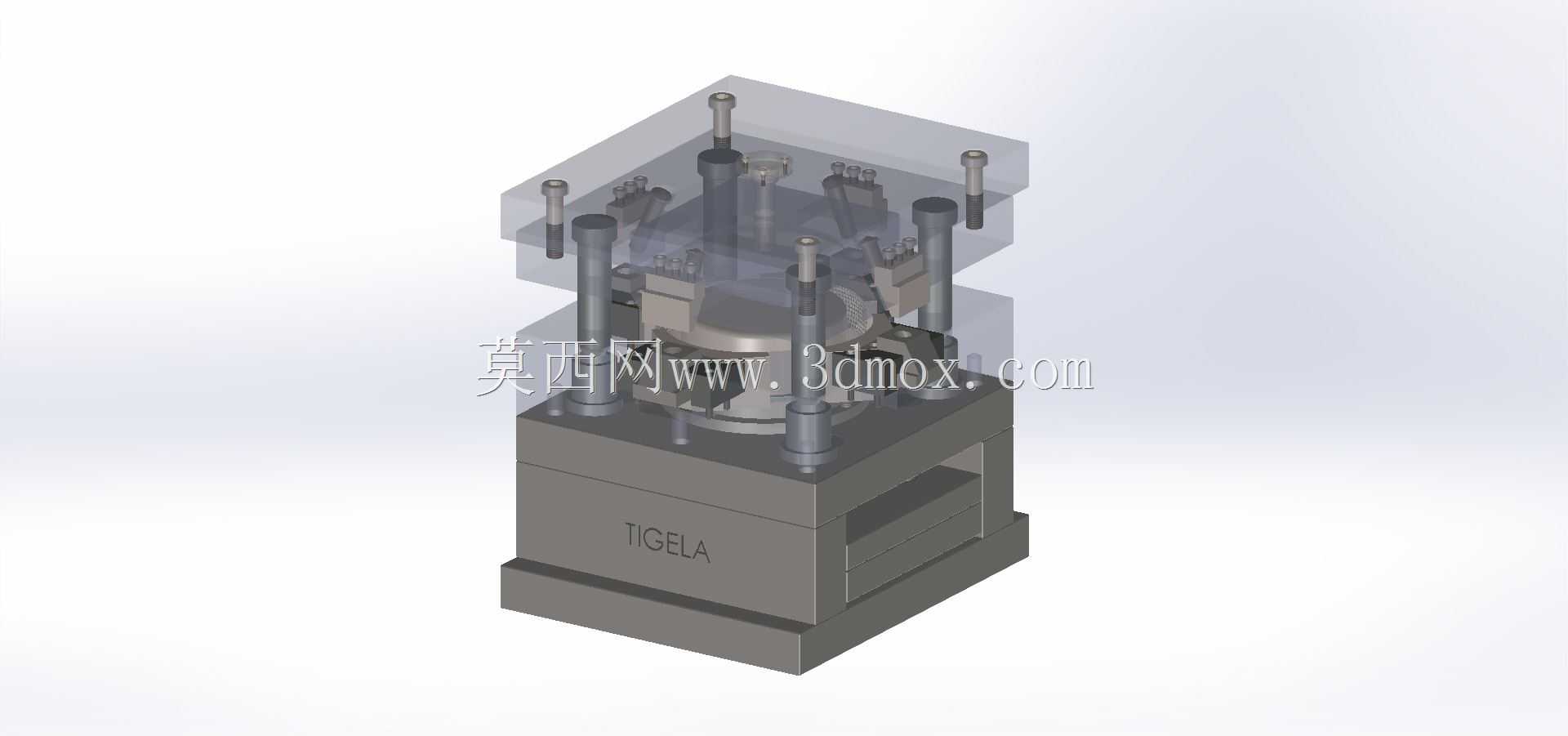

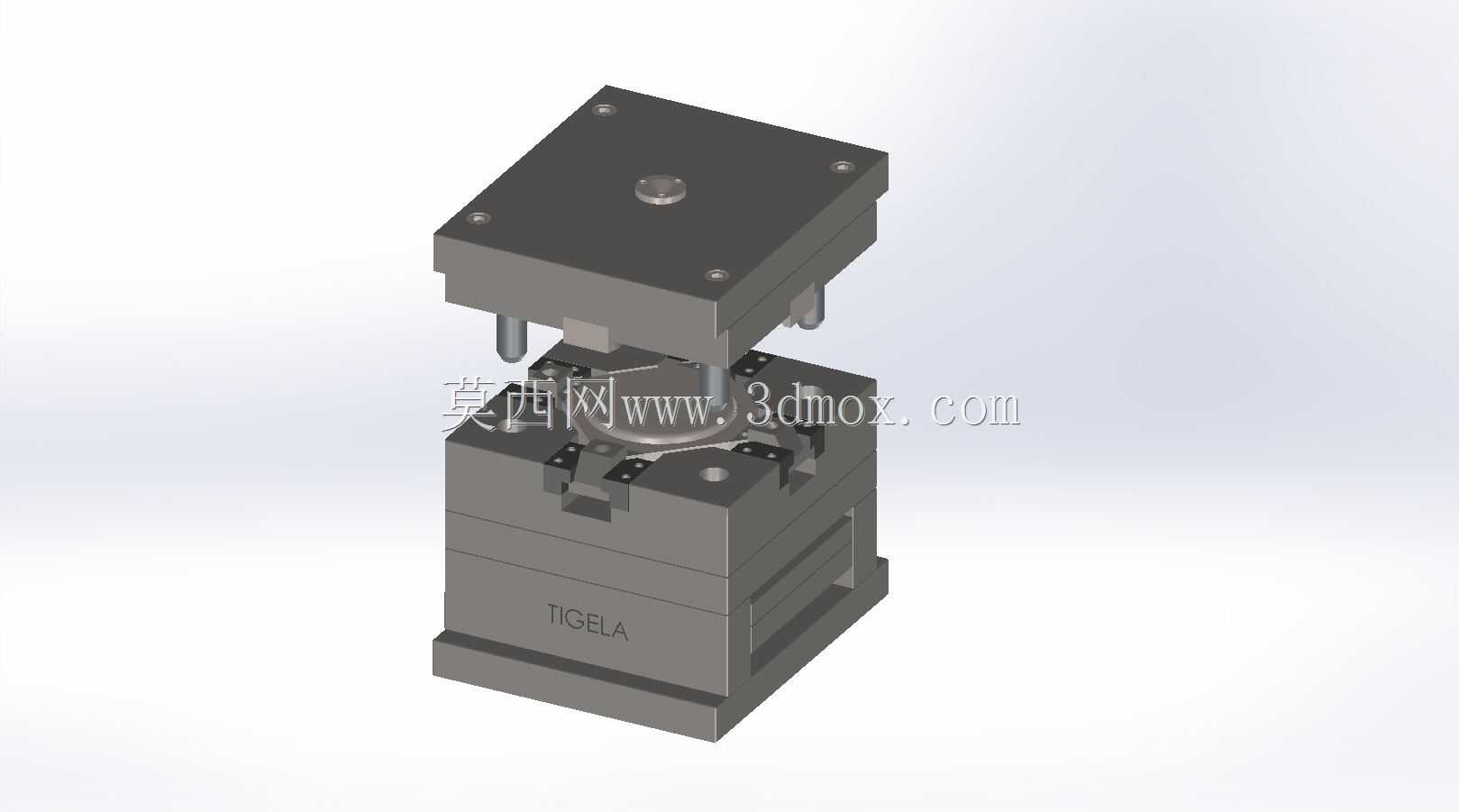

　　这套四腔布局的注塑成型模具，主要面向小型塑料零部件的批量注塑生产场景，常见于消费电子小结构件、日用塑料配件、仪器仪表小型塑料壳体的量产环节，单模次可完成四个相同塑件的成型作业，相比单腔模具能大幅提升单位时间的产出效率，适配卧式注塑机的安装接口，可直接匹配常规吨位的注塑设备装夹使用。从结构设计逻辑来看，整套模具采用标准两板模基础架构，模架选用标准龙记模架规格，导柱导套布置在模架四角，合模时可提供精准的导向定位，避免上下模错位导致的塑件飞边、尺寸超差问题。浇注系统采用侧浇口进料方式，主流道对接注塑机喷嘴后，通过分流道将熔融塑料均匀分配至四个型腔，分流道截面采用圆形设计，可最大程度减少熔体输送过程中的压力损失与温度流失，

　　保证四个型腔的进料速度、压力保持一致，避免不同型腔塑件出现填充不足、收缩率差异过大的质量问题。冷却系统围绕型腔、型芯区域均匀布置循环水路，水路直径采用行业通用的8mm规格，水路间距控制在15-20mm区间，距离型腔壁面保持10mm左右的安全距离，既可以保证成型过程中模具温度均匀可控，缩短塑件冷却定型时间，也能避免水路距离型腔过近导致的壁面强度不足、漏水风险。脱模机构采用顶针顶出结构，顶针布置在塑件的加强筋、侧壁边缘等受力均匀的位置，避免顶出力集中导致塑件顶白、变形，顶针板通过复位杆实现合模过程中的自动复位，复位杆端部加装弹簧辅助复位，可避免复位过程中出现卡滞、顶针刮伤型腔表面的问题。

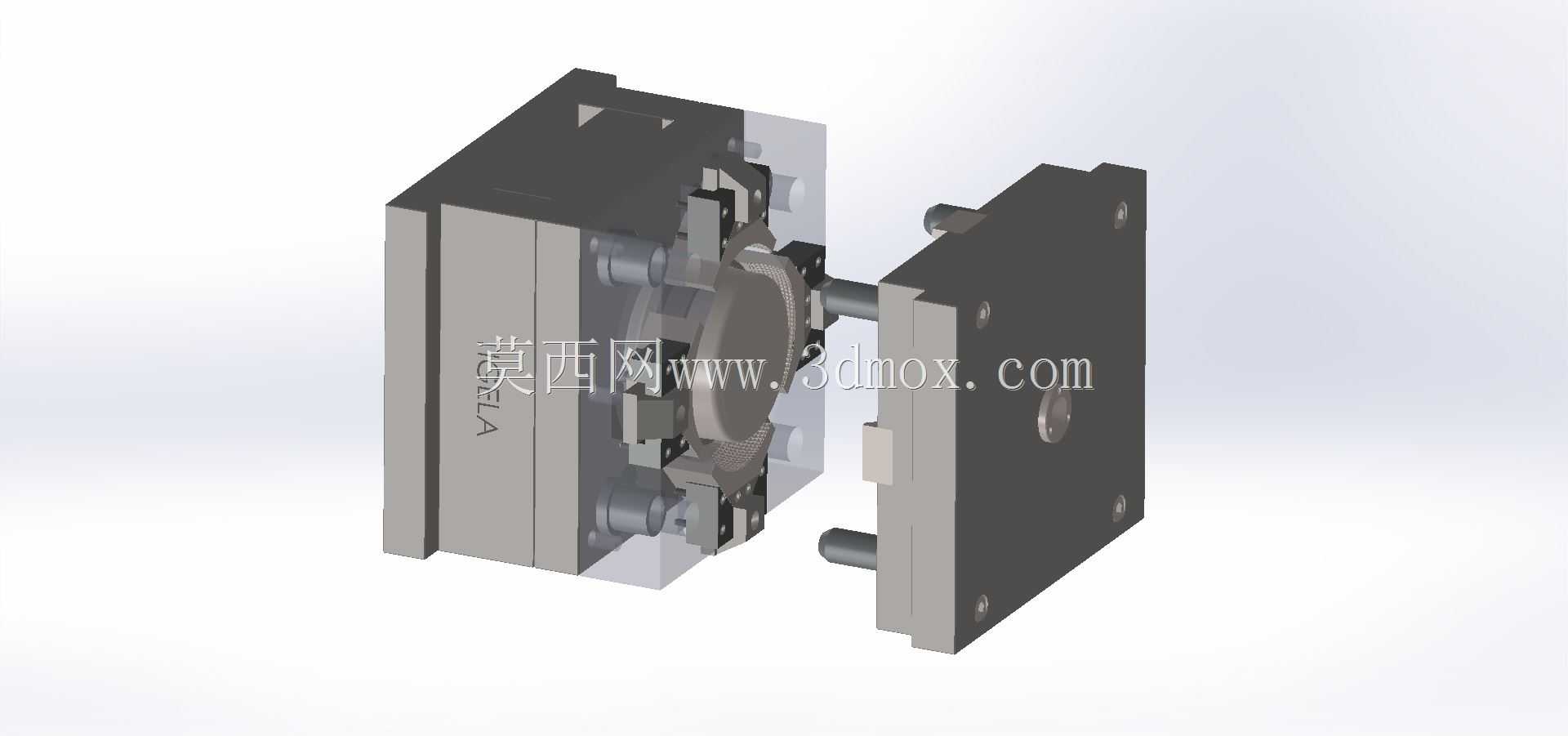

　　模具的安装边界完全适配常规120吨级卧式注塑机的装夹尺寸，上下模的定位圈采用标准100mm直径规格，可直接与注塑机定模板定位孔配合，主流道衬套的球面半径匹配常规注塑机喷嘴的球面尺寸，对接时可避免溢料问题。模具的开模行程经过核算，预留的开模距离足够完成塑件与流道凝料的取出，不需要额外修改注塑机的开模限位参数。导向部件除了四角的导柱导套外，在型腔周围额外加装了零度精定位块，可在高压注塑过程中承受侧向力，避免长期生产后模架出现偏移，保证塑件的尺寸精度长期稳定。排气槽开设在型腔的填充末端，深度控制在0.02mm，既可以顺利排出型腔内的空气，避免塑件出现烧焦、气泡缺陷，也不会因为排气槽过深导致飞边产生。整套模具的所有标准件都选用行业通用规格，

　　包括内六角螺丝、弹簧、顶针、导柱导套等，后期维护更换配件不需要单独定制，可降低生产过程中的维护成本与停机时间。在实际生产使用中，这套模具适配PP、ABS、PS等常用热塑性塑料的成型工艺，成型周期可控制在20-30秒区间，根据成型塑料的不同，可通过调整冷却水温、注塑压力、保压时间等参数匹配最优工艺窗口，生产出的塑件尺寸一致性好，外观无明显浇口痕迹，不需要大量的后处理工序即可直接进入下一组装环节。
