手推式地面标线施工作业设备结构

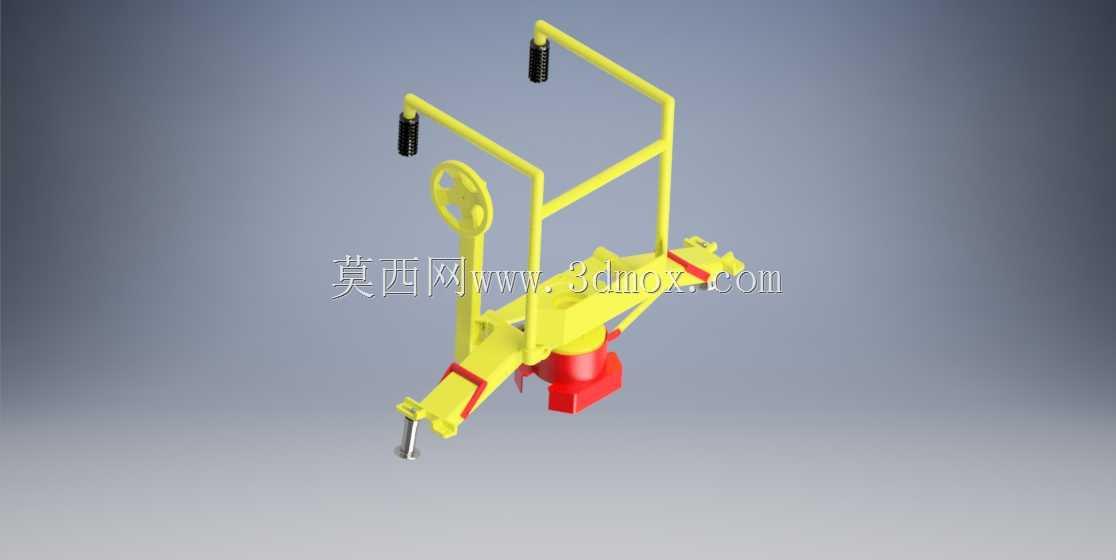

　　做市政道路、厂区地坪标线施工的工程人都清楚，小范围补划标线、地下车库车位划线这类零散作业场景，大型车载划线设备根本展不开，进不去狭窄的坡道、边角区域，这类手推式作业设备就是专门适配这类工况的。从结构设计逻辑来看，整机采用双推把的行走框架布局，推把顶端套有防滑握持套，作业人员站立推行时手臂自然下垂即可握持，长时间作业不会出现手腕过度弯折的疲劳问题，推把的倾斜角度经过反复校核，匹配165cm到185cm身高作业人员的舒适施力区间，推行过程中整机重心落在前后支撑轮的中心偏前位置，转向时只需要轻微施加侧向力就能调整行进方向，不需要额外抬起设备，在弯道、箭头标识这类异形标线施划时操控灵活性足够。设备中部设置的手轮是标线厚度调节机构，

　　通过螺旋副传动带动下方的施工作业头升降，旋转手轮时可以精准控制作业头与地面的间隙，这个间隙直接决定了标线涂层的厚度，针对不同的路面材质——比如粗糙的沥青路面需要更大的出料量、更厚的涂层保证附着力，光滑的环氧地坪则需要减小间隙控制涂层厚度避免流挂，这个调节结构的行程覆盖0.5mm到3mm的常规标线厚度区间，调节刻度直接做在手轮的安装座上，作业时不需要额外测量就能快速定位到需要的厚度参数。下方红色的作业单元是核心功能模块，集成了物料容纳、出料控制的功能，前端的定位支脚在设备静止停放时起到支撑作用，避免作业头直接接触地面造成物料污染或者磕碰损伤，作业时支脚抬起不影响行进，作业头的出料口宽度匹配常规150mm的道路标线宽度，

　　也可以根据施工需求更换不同宽度的出料口配件，适配100mm、200mm等不同规格的标线施划需求。整机的框架采用矩形钢管焊接成型，壁厚足够承受作业过程中的颠簸载荷，在厂区、小区这类有减速带、路面小凸起的场景推行时，框架不会出现共振变形，所有转动部位都加装了自润滑轴套，日常维护只需要定期清理残留物料即可，不需要频繁加注润滑脂，适合户外施工的粗放使用环境。从安装边界尺寸来看，整机宽度控制在600mm以内，长度不超过1200mm，可以轻松通过常规的防火门、电梯门，地下车库施工时不需要拆分设备就能直接转运到作业楼层，推把采用可拆卸式的连接结构，拆卸后整机高度可以降低到800mm以内，能够放入普通面包车的后备箱，跨区域转场时不需要大型货运车辆，

　　单人就能完成装卸转运。设备前端设置的两个夹持位是用来安装定位靠轮的，施划直线标线时可以把靠轮贴合在路缘石或者已有的基准线上，推行过程中不需要反复对齐走线，就能保证标线的顺直度，新手作业也能施划出符合验收标准的直线，减少人工走线的误差。在实际作业场景中，这类设备除了常规的热熔标线施工，也可以适配冷喷标线的作业模块，只需要更换下方的作业单元就能切换施工工艺，针对不同的项目需求快速调整，不需要额外购置整机，降低施工班组的设备投入成本。整机的重量控制在合理区间，空载状态下单人可以轻松抬起推行，满载物料时重量也不会超过人体可承受的长期推行载荷，连续作业4到6小时也不会出现过度劳累的情况。结构设计上没有多余的冗余部件，所有杆件都同时承担结构支撑和功能安装的作用，比如两侧的推把框架除了作为握持推行的结构，还集成了物料桶的安装挂点、调节机构的支撑座，没有额外增加独立的安装支架，在保证结构强度的前提下尽可能控制整机重量，避免不必要的材料浪费。行走轮采用实心橡胶材质，在碎石、不平整的路面上推行时不会出现爆胎问题，轮面的宽度足够，在刚施工完的沥青路面上行走也不会留下明显的轮印，避免破坏已成型的路面结构。
