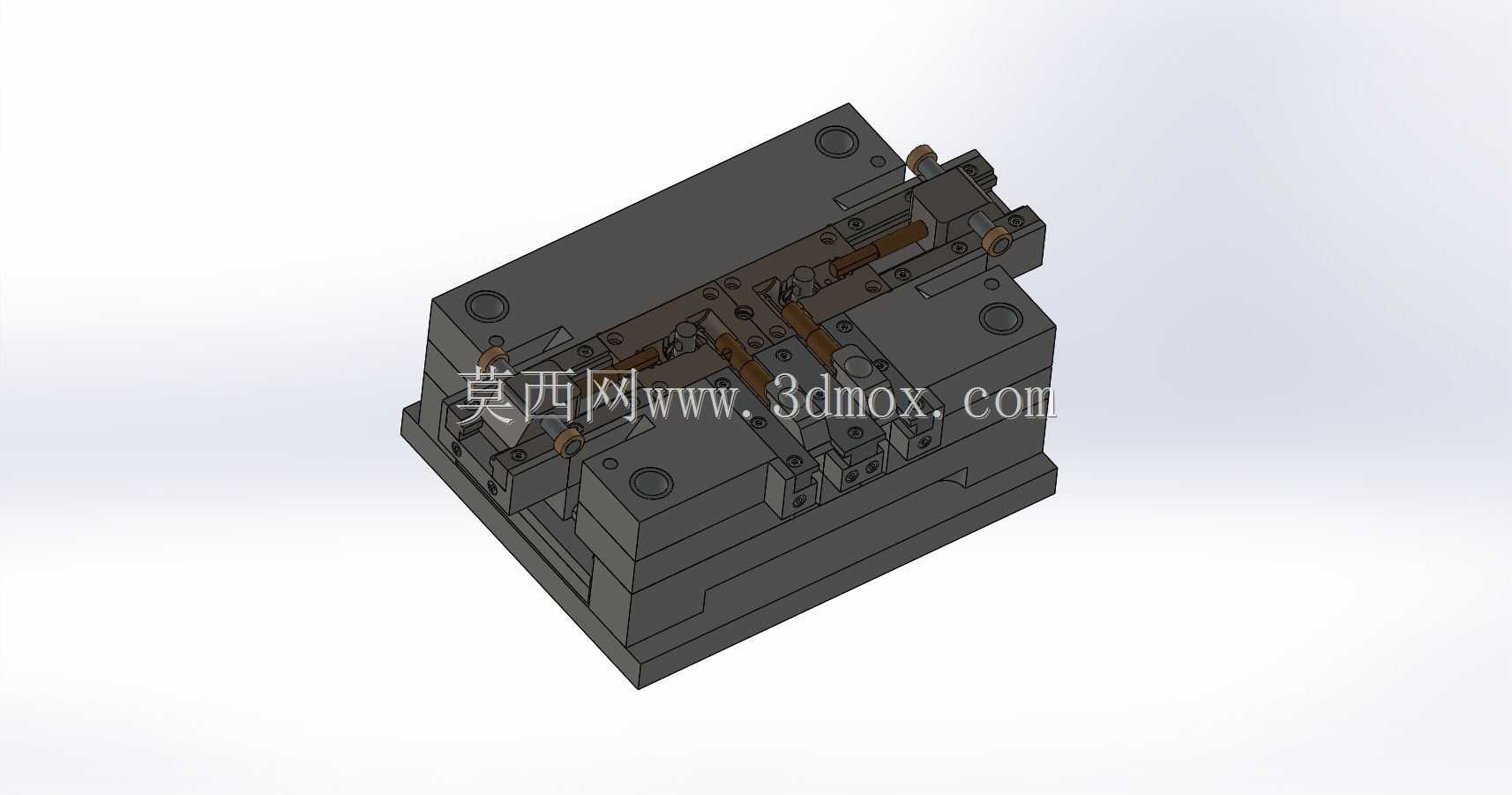

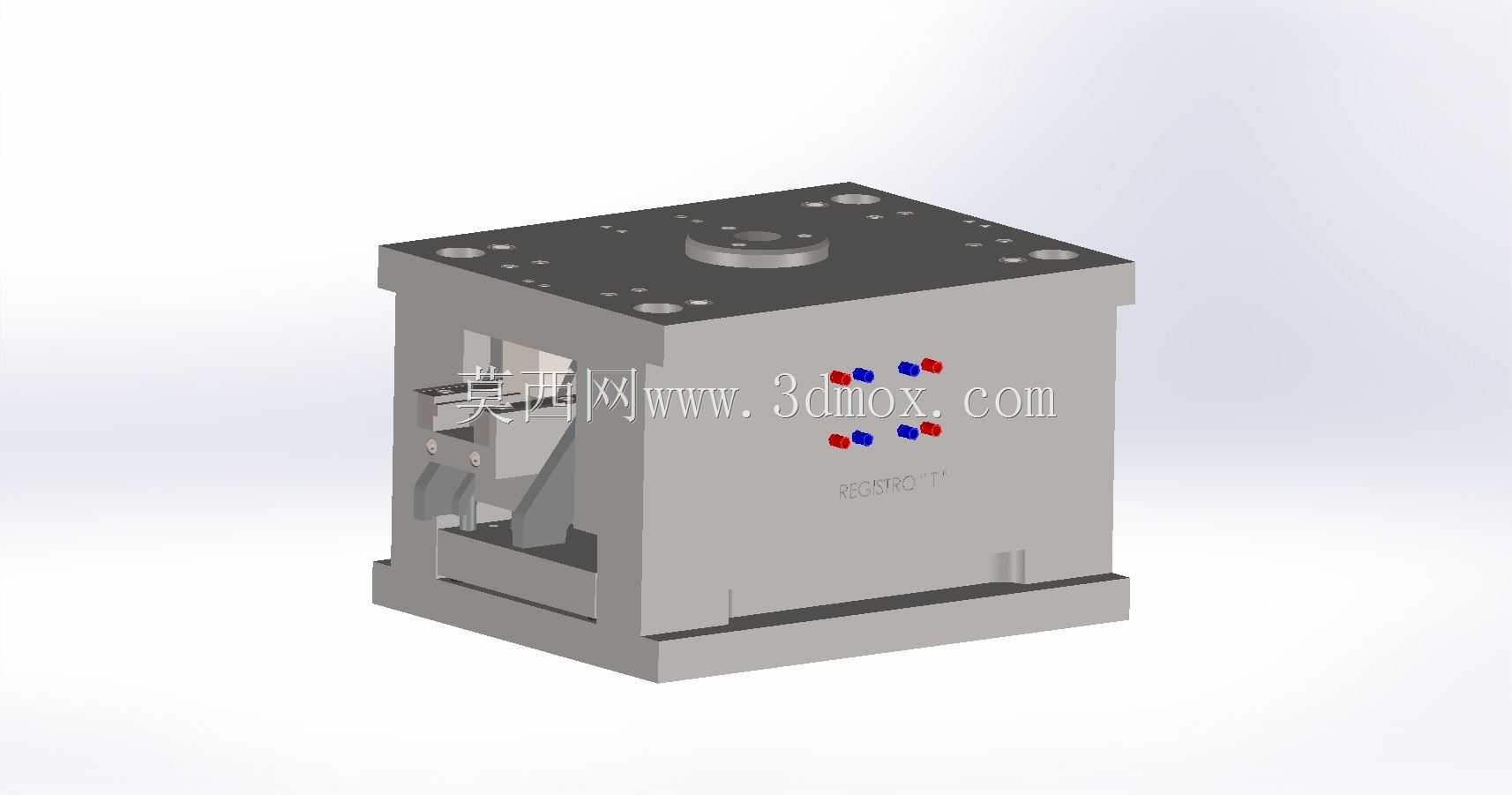

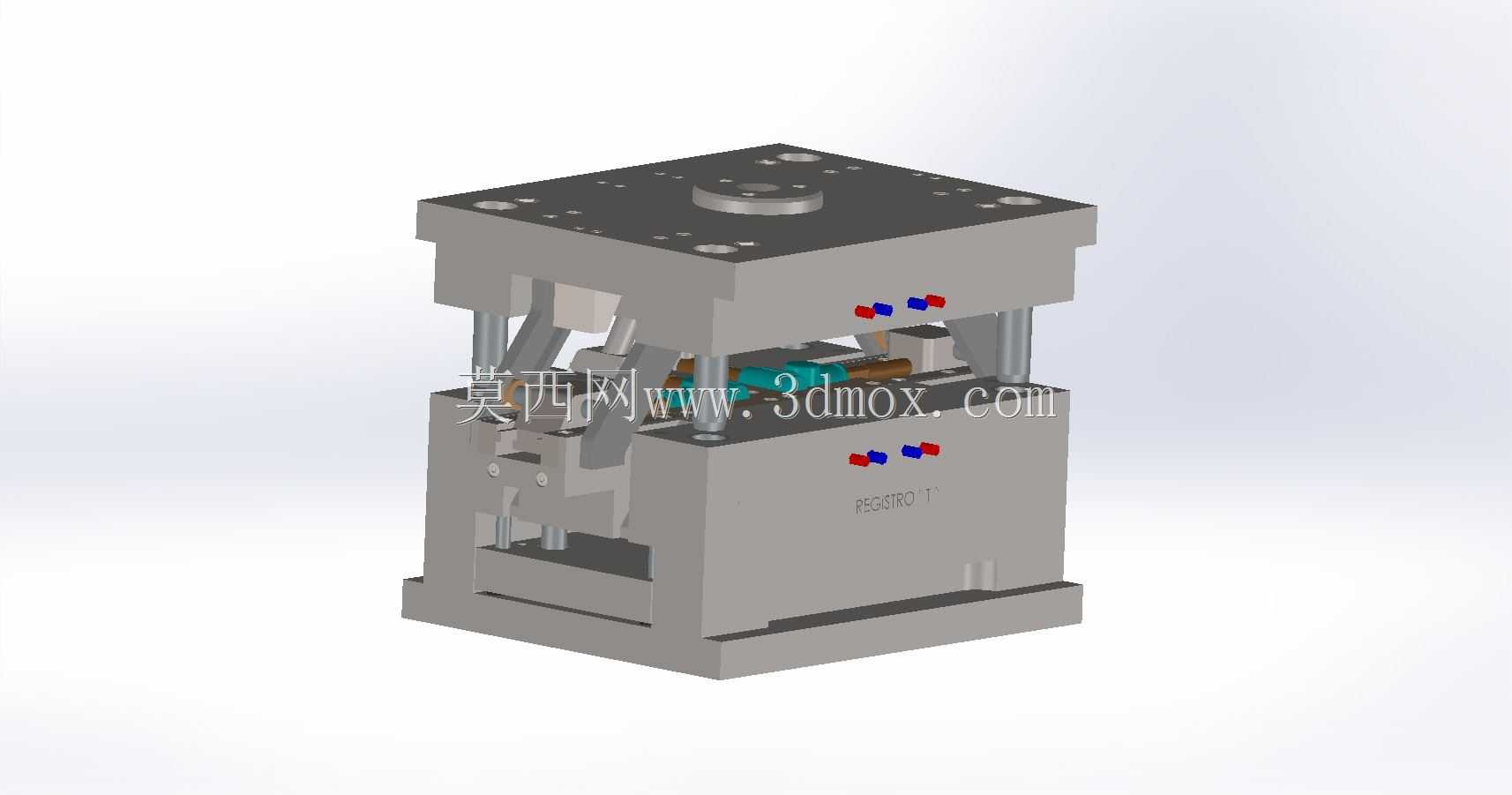

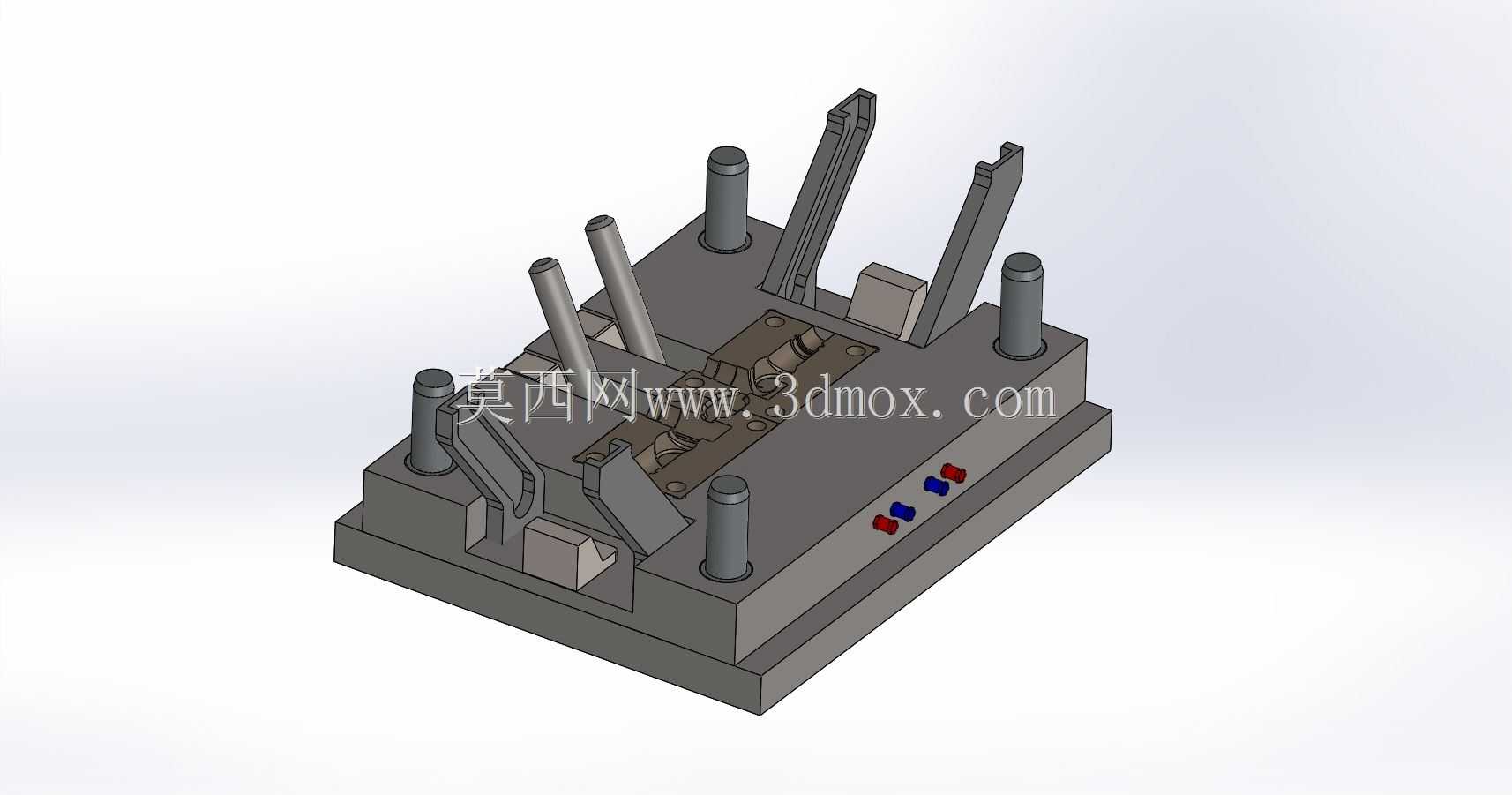

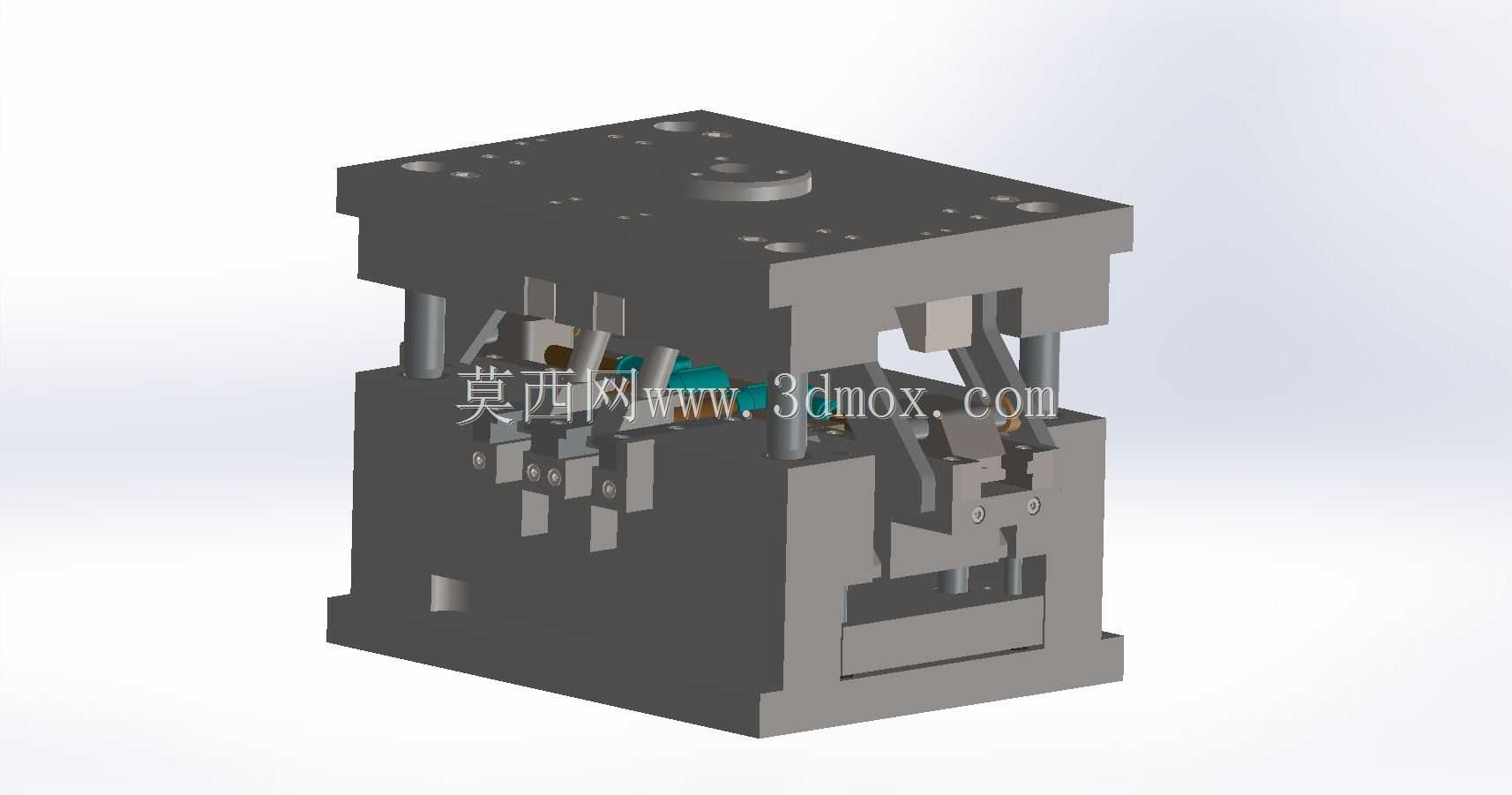

带驱动销与凸轮的抽屉式注塑模具结构

　　这套模具结构主要面向中小型带侧向抽芯特征的塑料件量产场景，常见于消费电子外壳小卡扣、家电接插件侧槽、日用塑料件侧凹结构的注塑生产环节，适配常规卧式注塑机的安装接口，模架整体采用标准三板模叠层布局，上下模座的安装孔位完全匹配行业通用的注塑机台压板固定槽距，无需额外加工过渡连接板即可直接上机装夹。从实际生产用途来看，这套结构解决了传统斜导柱抽芯在小行程、多方向侧抽场景下的干涉问题，通过驱动销与凸轮的配合传动，将开模过程的直线运动转化为侧抽芯滑块的横向平移，抽芯行程控制精度可达0.02mm，避免了斜导柱长期磨损后出现的抽芯卡滞、飞边过大的问题。整套模具的合模导向依靠四角的导柱导套完成预定位，凸轮与驱动销的接触型面做了淬硬处理，

　　表面硬度达到HRC58-62，可承受连续开合模过程中的反复冲击，不会出现接触型面塌陷导致的抽芯位置偏移。设计过程中优先考虑了模架的整体刚性，上下模座采用45号钢调质处理，承力板厚度比同规格标准模架加厚15%，在注塑压力达到120MPa的工况下，模架的形变量可控制在0.01mm以内，保证型腔填充过程中不会出现披锋。侧抽芯滑块的安装导轨采用嵌入式可拆卸结构，磨损后可单独更换导轨镶件，无需整体报废滑块组件，大幅降低后期维护成本。模具的冷却水路采用环绕式布局，进出水接口统一设置在模架后侧，符合车间常规水气管路的排布习惯，避免管路干涉注塑机的开合模动作，冷却回路距离型腔表面的距离均匀控制在15-20mm，保证塑件冷却收缩速率一致，

　　减少翘曲变形风险。顶出机构采用顶针板均匀排布顶针，顶针位置避开塑件的外观面与装配配合面，顶出行程设置为塑件脱模高度的1.2倍，保证顶出过程中塑件受力均匀，不会出现顶白、顶穿的缺陷。整套结构的安装边界严格控制在350mm300mm380mm的尺寸范围内，可适配锁模力120T-180T的常规卧式注塑机，无需对机台的拉杆间距、开模行程做特殊调整。凸轮传动的抽芯动作与开模行程做了时序匹配，开模距离达到50mm时抽芯动作完全完成，不会出现开模过程中侧型芯刮伤塑件表面的问题。复位过程依靠复位杆与凸轮型面的双重定位，合模前侧滑块可精准回到初始位置，定位误差不超过0.01mm，避免合模过程中出现撞模风险。模具的流道采用偏心点浇口设计，浇口痕迹控制在直径0.8mm以内，后续去除浇口的工作量极小，适合外观要求较高的塑料件生产。所有滑动配合面都预留了0.02-0.03mm的间隙，适配车间日常使用的模具润滑脂工况，不会出现低温环境下滑动卡滞的问题。
