叠层式塑料注塑成型模具结构

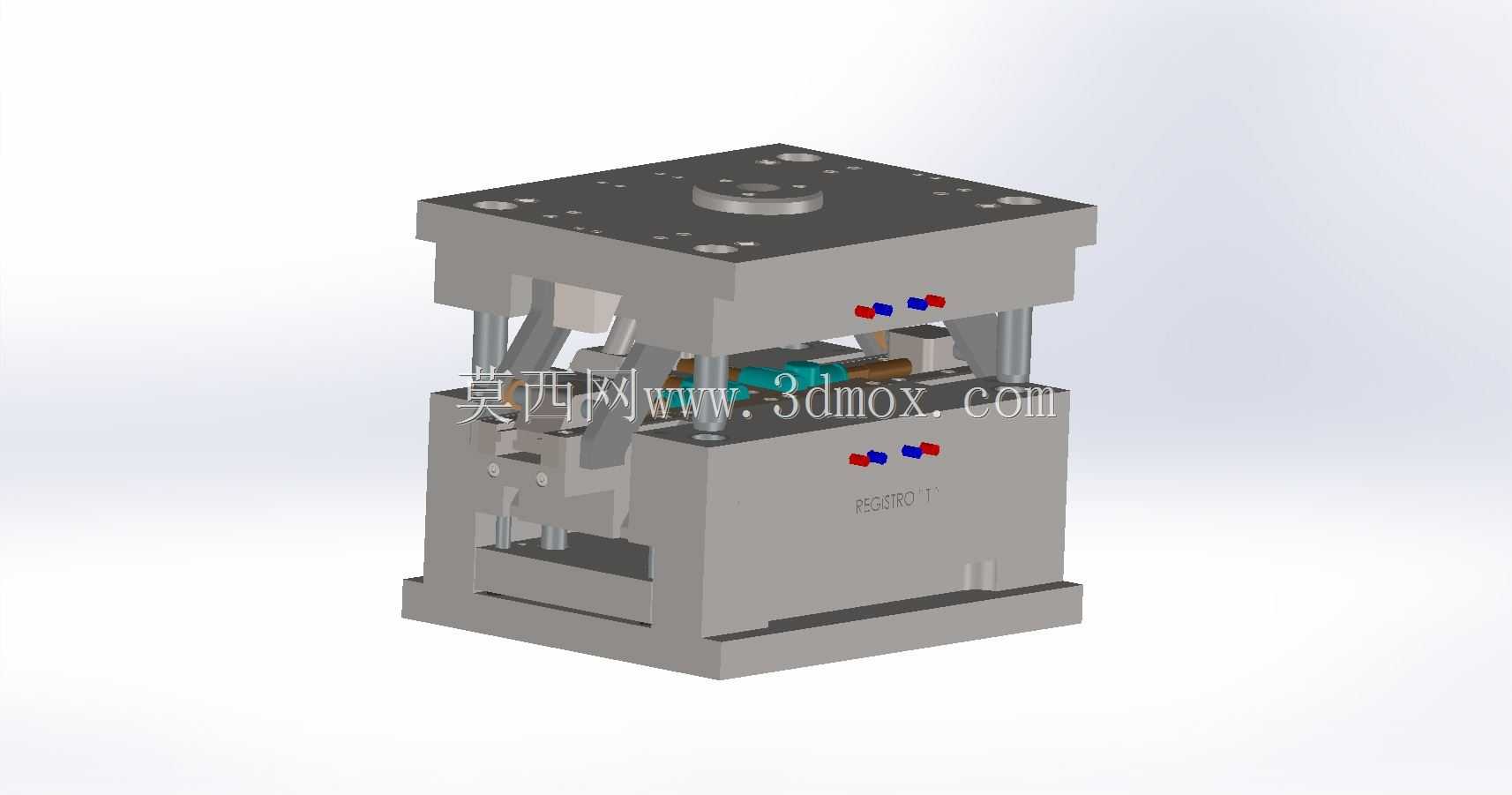

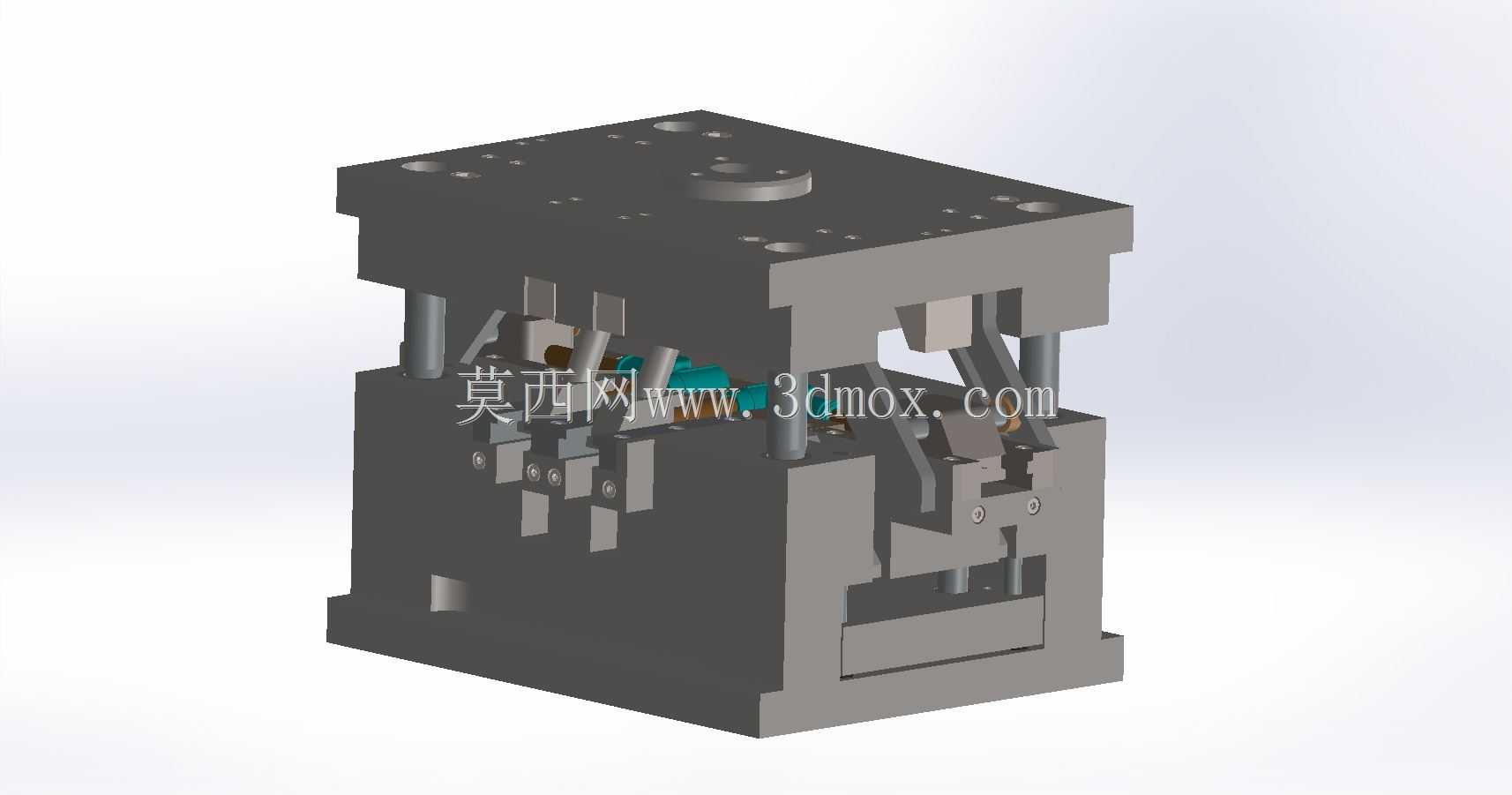

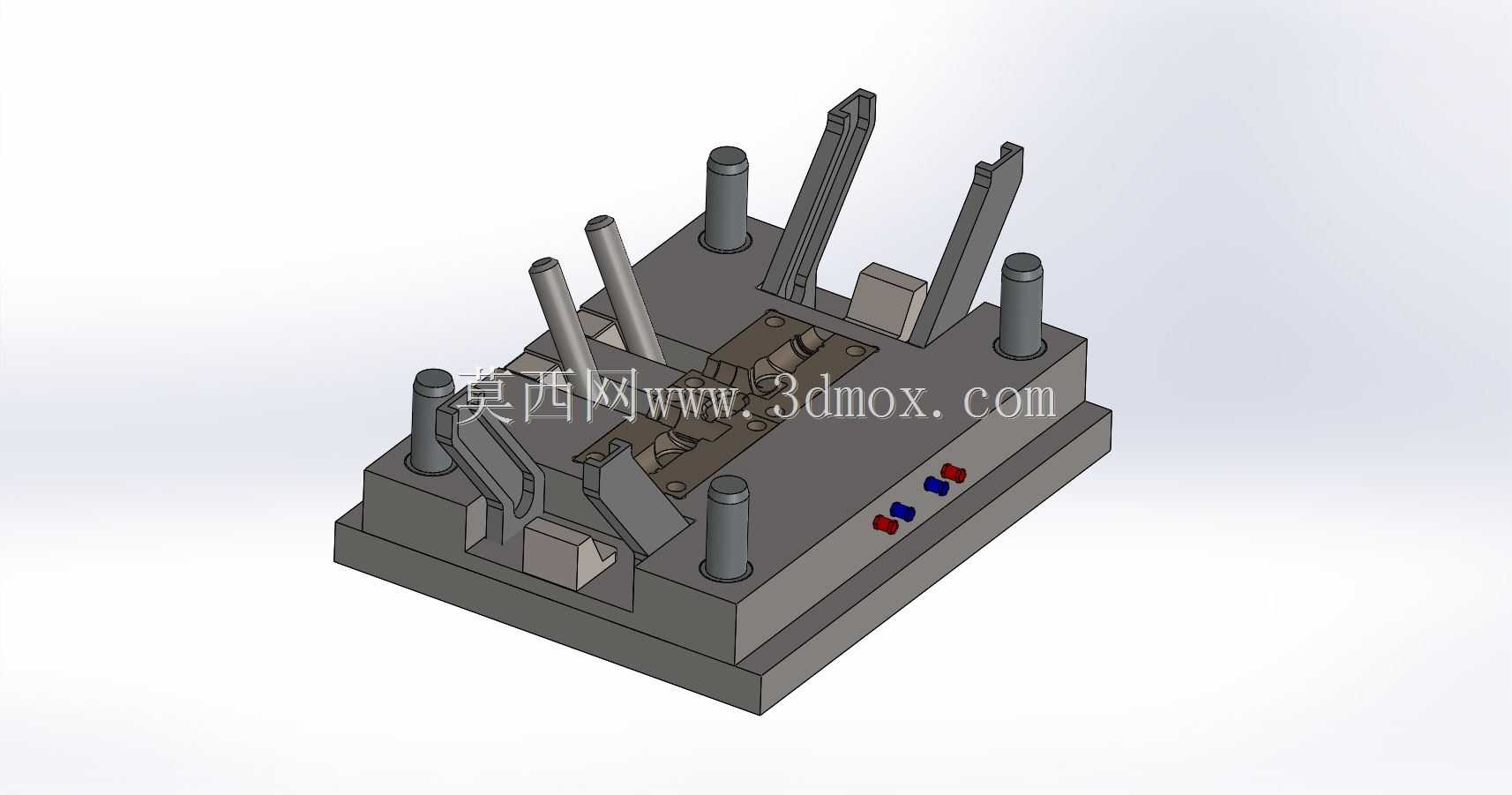

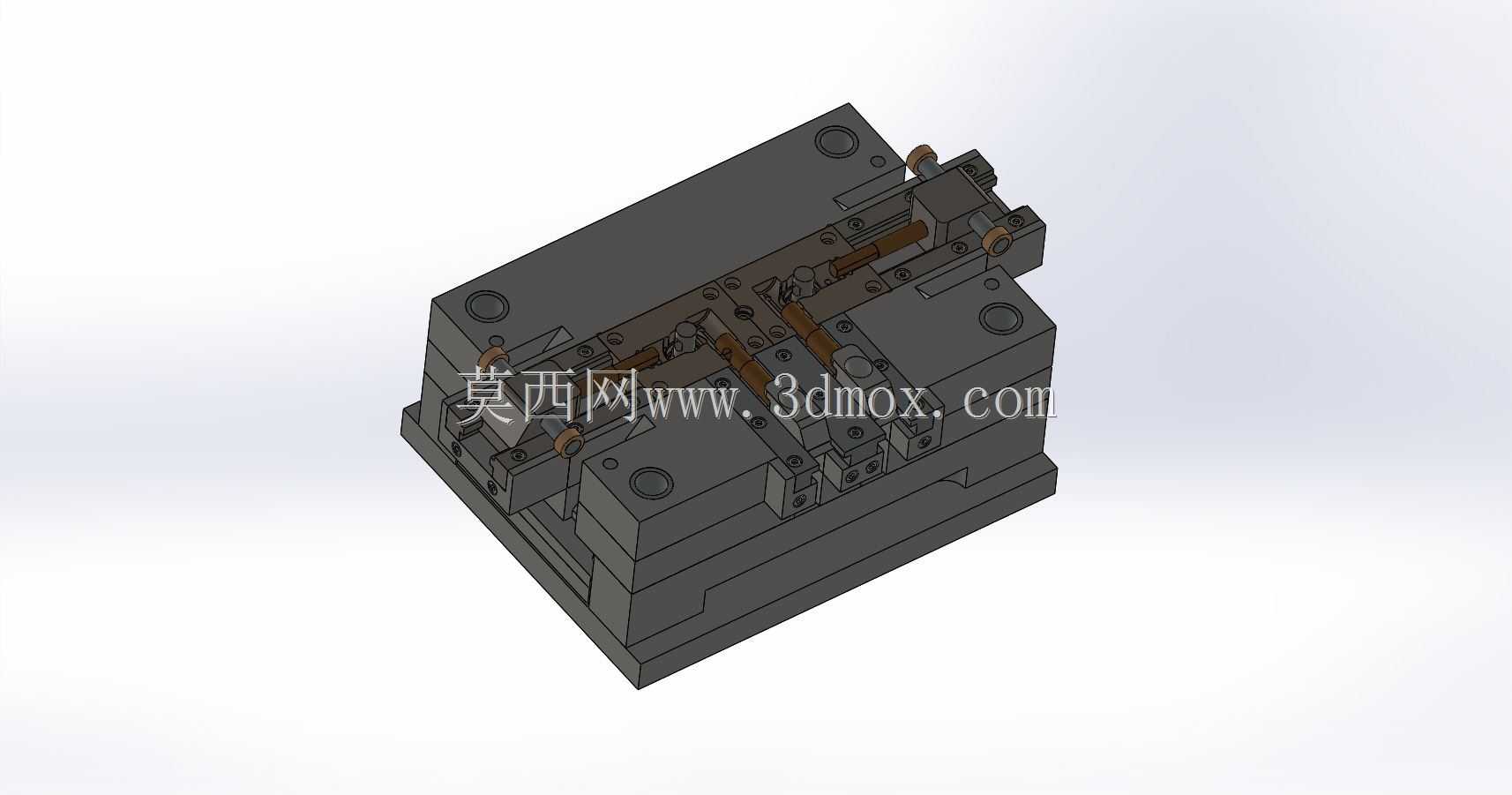

　　这套叠层布局的塑料注塑成型工装，主要面向中小型热塑性塑料件的批量注塑生产场景，常见于消费电子外壳、日用塑料配件、小型工业塑料结构件的成型工序，适配常规卧式注塑机的安装接口，可直接匹配对应吨位设备的拉杆间距、定位圈尺寸与射嘴行程参数。整套模架采用标准三板式叠层结构设计，上下两层模架通过中部分流板实现同步进料，相比单层模具能在同等设备锁模力条件下提升近一倍的型腔排布数量，有效降低单件产品的成型能耗与生产节拍。从结构布局来看，动模与定模侧均设置了独立的导向柱与导套配合结构，导柱采用高碳铬轴承钢材质，表面经淬火处理后硬度达到HRC58-62，配合间隙控制在0.02mm以内，合模过程中可保证上下模腔的同轴度误差不超过0.015mm，

　　避免成型件出现飞边、错模等缺陷。冷却回路采用分层并联布局，在定模板、动模板以及中间的分流板位置均设置了环形冷却水道，水道距离型腔壁的距离保持在1.5倍水道直径区间，既保证冷却效率均匀，又避免距离过近导致型腔壁强度不足，进出水接口统一设置在模具后侧，符合车间生产的管路排布习惯，可减少冷却水软管的弯折干涉。顶出机构采用双侧顶针板联动结构，通过拉杆连接上下两层的顶出板，开模到达设定行程后，顶出板在注塑机顶杆的作用下同步动作，顶针排布位置对应成型件的加强筋、浇口残留位置，顶针直径根据受力大小选择φ2mm到φ8mm不等，顶出行程预留15mm的安全余量，避免顶出过程中出现顶白、顶穿成型件的问题。浇口形式采用侧浇口进料，

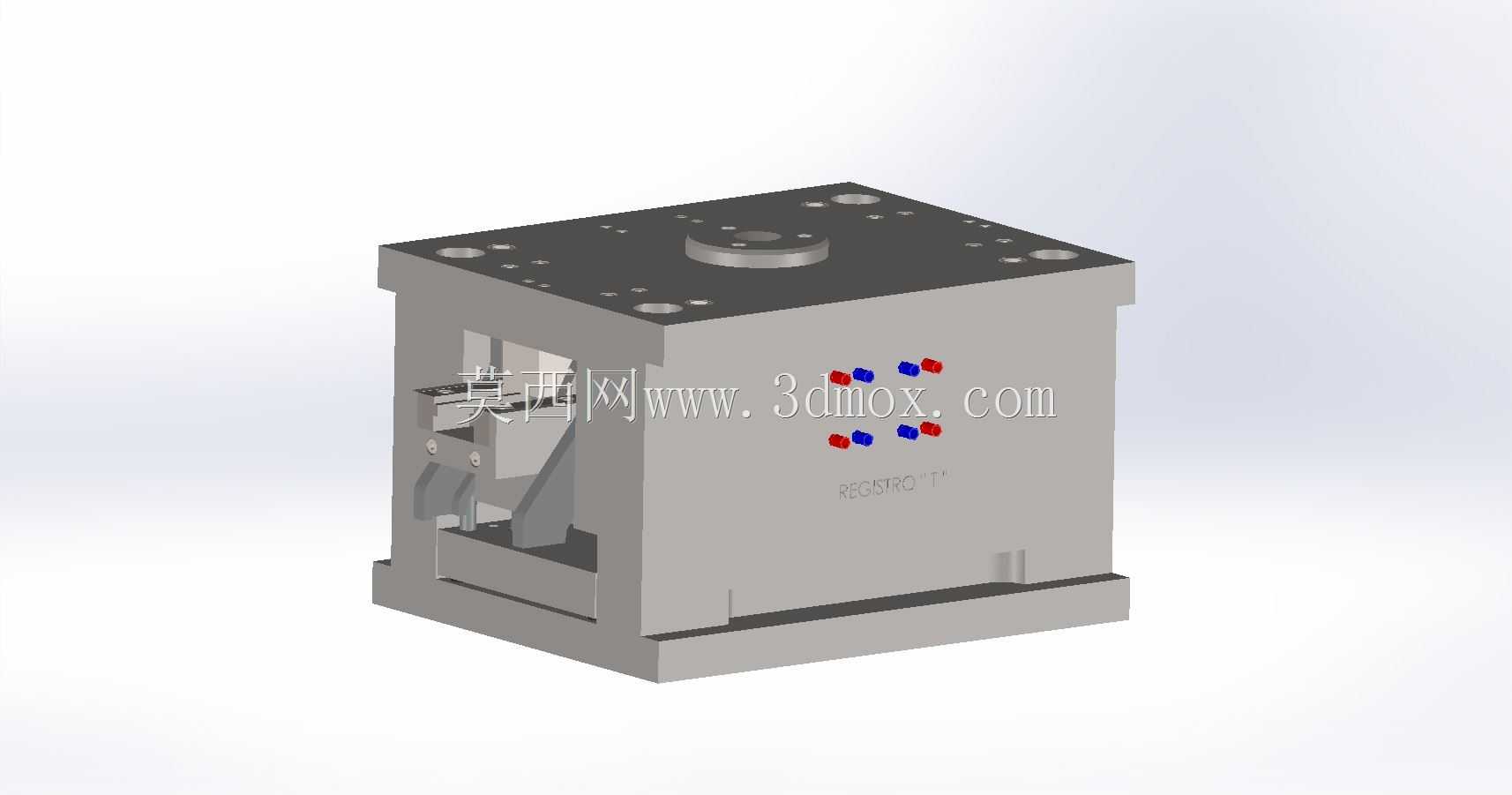

　　分流道开设在中间热流道板上，流道表面经抛光处理达到Ra0.8的粗糙度，减少熔料流动过程中的阻力，可适配PP、ABS、PC等常用热塑性塑料的成型温度区间，浇口残留位置设计在成型件的非外观面，后续去除浇口的工作量较小。模具的安装边界方面，整体外形为方正的立方体结构，四周设置了标准的模架吊环孔，方便车间吊装转运，定模侧的定位圈直径采用行业通用的φ100mm规格，射嘴贴合面为SR15的球面，可匹配绝大多数常规注塑机的射嘴头部尺寸，动模侧的顶杆孔位置符合标准模架的排布规格，不需要额外改装设备即可完成装夹。在设计细节上，模具的分型面周边设置了宽度15mm的承压块，承压块采用淬火钢材质，可承受合模过程中的锁模力冲击，避免分型面长期受压出现塌陷，

　　同时在分型面的边角位置设置了排气槽，排气槽深度控制在0.02mm，既可以快速排出型腔内的空气，避免成型件出现烧焦、缺胶问题，又不会产生飞边。上下模架之间设置了行程限位块，控制开模过程中各模板的开模顺序与开模距离，保证流道凝料与成型件可以顺利脱落，不需要人工手动取料，适配自动化生产的流水线作业需求。整套结构的所有标准件均采用行业通用规格，弹簧、螺丝、导柱导套等易损件可直接从市场采购替换，降低后期的维护成本，模具的合模导向面均做了倒角处理，装配过程中可避免磕碰损伤配合面，各模板之间设置了撬模槽，方便后期拆模维护与型腔抛光作业。
